W nowoczesnych instalacjach elektrycznych, zwłaszcza tam, gdzie pracują urządzenia o dużej mocy, niezbędne jest niezawodne sterowanie obwodami. Stycznik to jedno z najważniejszych urządzeń wykorzystywanych w elektryce i automatyce. Pełni funkcję elektromagnetycznego łącznika, który umożliwia kontrolowanie przepływu prądu w obwodach głównych oraz zdalne załączanie i wyłączanie urządzeń elektrycznych.
Czym jest stycznik i jak działa?
Stycznik elektryczny to rodzaj łącznika, który umożliwia sterowanie obwodami. Jego zasada działania opiera się na wykorzystaniu pola magnetycznego wytwarzanego przez cewkę elektromagnesu. Po podaniu napięcia sterującego na cewkę, przez jej uzwojenie przepływa prąd, wytwarzając strumień magnetyczny. To prowadzi do przyciągnięcia ruchomego rdzenia i zamknięcia styków głównych. Zestyki utrzymują się w pozycji zamkniętej aż do momentu zaniku napięcia albo jego spadku poniżej wartości granicznej wymaganej do wzbudzenia cewki.

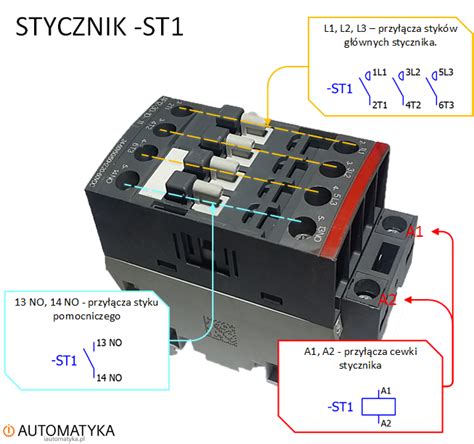

Budowa stycznika
- Cewka elektromagnesu: generuje pole magnetyczne wprawiające w ruch rdzeń.
- Styki główne (robocze): przewodzą prąd do odbiorników (np. silników).
- Styki pomocnicze: służą do sterowania i sygnalizacji pracy urządzenia.
- Obudowa: wykonana z materiału izolacyjnego, zapewnia bezpieczeństwo i chroni elementy wewnętrzne.
Podział i rodzaje styczników
Styczniki dzielą się ze względu na konstrukcję oraz przeznaczenie. Stycznik modułowy (instalacyjny) montuje się na szynie DIN w rozdzielnicach. Odróżnia się on od styczników przemysłowych obecnością obudowy modułowej i gabarytami umożliwiającymi montaż w typowych rozdzielnicach. Z kolei styczniki elektromagnetyczne to najczęściej spotykane urządzenia, wykorzystywane zarówno w budynkach mieszkalnych, jak i w zakładach pracy.
Warto zaznaczyć, że charakterystyczną cechą styczników (w przeciwieństwie do przekaźników) jest występowanie dwóch przerw w torze łączeniowym. Podczas rozłączania obciążeń indukcyjnych może pojawić się zjawisko łuku elektrycznego, dlatego należy dobierać stycznik do konkretnego charakteru obciążenia (indukcyjne, rezystancyjne, pojemnościowe).
Zastosowanie w systemach przeciwpożarowych
Styczniki instalacyjne znajdują zastosowanie także w zaawansowanych aplikacjach przemysłowych i budynkowych. Są stosowane w układach sterujących, gdzie ich podstawową funkcją jest zabezpieczenie przeciwpożarowe, a także nadzór nad napięciem AC i DC. Dzięki wysokiej niezawodności są kluczowym elementem systemów wentylacji, pomp czy systemów oświetlenia ewakuacyjnego.
Przykład urządzenia: Eaton Moeller DILM25-10
Wszechstronnym urządzeniem zaprojektowanym do sterowania silnikami elektrycznymi i obwodami przemysłowymi jest stycznik Eaton Moeller serii DILM25-10. Jest to model trzybiegunowy, idealny do układów rozruchu i cofania silników.
| Parametr | Wartość |
|---|---|
| Prąd znamionowy (AC-3) | 25 A przy 400 V |
| Znamionowa moc robocza | 11 kW przy 400 V |
| Wytrzymałość mechaniczna | 10 000 000 operacji |
| Stopień ochrony | IP20 |

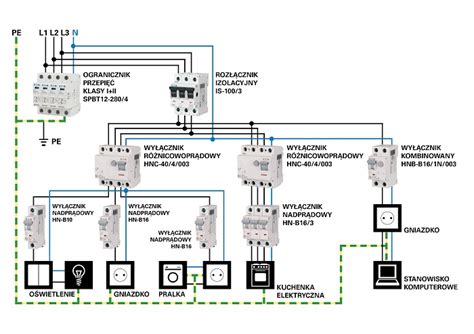

Zasady montażu i bezpieczeństwa
Podłączenie stycznika wymaga uwagi i przestrzegania zasad bezpieczeństwa:
- Wyłącz zasilanie przed przystąpieniem do prac.
- Zapoznaj się z dokumentacją techniczną producenta - schemat podłączenia powinien znajdować się na obudowie lub w instrukcji.
- Używaj przewodów o charakterystyce zalecanej przez producenta.
- W przypadku dużych obciążeń generujących wysoką temperaturę, zadbaj o chłodzenie (np. poprzez płytki separacyjne).
- Weryfikuj połączenia styków głównych i pomocniczych po montażu na szynie DIN.
