Wprowadzenie do świetlików dachowych
Główną zaletą świetlików dachowych jest zwiększenie naturalnego oświetlenia w pomieszczeniach poddasza oraz dodanie estetycznego elementu do architektury budynku. Świetlik dachowy to przeszklona lub wykonana z tworzywa sztucznego konstrukcja montowana na połaci dachu budynku. Na rynku dostępne są różne rodzaje konstrukcji, które dobiera się ze względu na typ dachu oraz przeznaczenie pomieszczenia.
Świetlik stanowi element przezierny, który znajduje się w połaci dachowej. Jego podstawową funkcją jest doświetlenie przestrzeni naturalnym światłem. Czasza świetlika jest mocowana na podstawie z blachy dachowej, zamocowanej na konstrukcji dachu. Świetliki mają różne kształty. Do popularnych rozwiązań należy m.in. świetlik dachowy łukowy czy kopułkowy. Producenci oferują przezroczyste, mleczne lub delikatnie zabarwione materiały pokrycia.
Naturalne światło poprawia nastrój, normuje ciśnienie krwi i dodaje energii domownikom. Świetlik dachowy wpuszcza do wnętrza naturalne światło. Rozjaśnia poddasze, klatkę schodową lub ciemny korytarz. Poprawia komfort życia i zmniejsza zużycie prądu w ciągu dnia. Coraz częściej pojawia się w domach jednorodzinnych i budynkach użytkowych.
Rodzaje i budowa świetlików dachowych

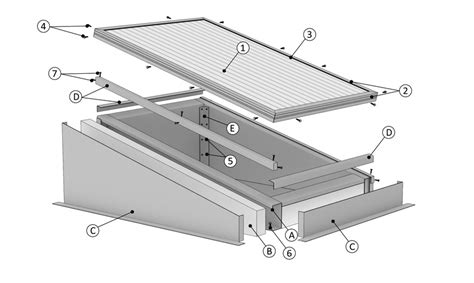

Podstawy świetlików

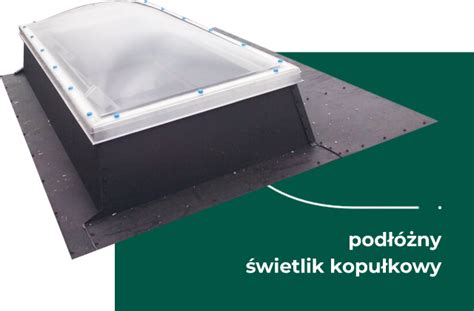

Podstawy świetlika o odporności ogniowej EI 30 są wykonywane z blachy stalowej ocynkowanej o grubości od 1,2 do 5,0 mm. Podstawy mogą być proste lub skośne, a w przypadku tych ostatnich górny otwór podstawy jest mniejszy od dolnego, co zapewnia dodatkową ochronę. Aby zapewnić dodatkową stabilność i uszczelnienie, stosuje się profil stalowy konstrukcyjny, który jest montowany przy użyciu śrub samowiercących.
Systemy izolacji i uszczelnienia
Uszczelnienie i zabezpieczenie przed skroplinami zapewniają adaptery, które są montowane za pomocą wkrętów, a także wypełnienia ceowników. Aby zabezpieczyć podstawę, można zastosować systemową płytę GKF. W tym przypadku ramka z kątownika jest tak zaprojektowana, aby zawężać światło otworu o około 30-40 mm, umożliwiając tym samym umieszczenie w nim płyty GKF. Płyta GKF pełni funkcję dodatkowej ochrony i izolacji, wspomagając stabilność oraz właściwe funkcjonowanie.
Wypełnienia i materiały
Wypełnienia pasm świetlnych i świetlików stanowią lite lub komorowe płyty poliwęglanowe, akrylowe lite lub poliestrowe lite. Producenci oferują przezroczyste, mleczne lub delikatnie zabarwione materiały pokrycia. Niektóre modele posiadają powłoki antyrefleksyjne lub izolacyjne szyby zespolone.
Konstrukcje aluminiowe
Profile słupów i rygli pełniących w dachu rolę krokwi i płatwi są ze sobą odpowiednio połączone i tworzą aluminiową konstrukcję szkieletową, mocowaną specjalnymi wspornikami do konstrukcji budynku. Profile te są wyposażone w specjalne wkłady ogniochronne, które składają się z kształtownika aluminiowego pełniącego rolę wzmocnienia, osłoniętego płytami z materiałów ognioochronnych. Badania ogniowe przeszkleń w dwóch wersjach: jako konstrukcja płaska i pochylona zapewniły sklasyfikowanie dachów o pochyleniu od 0° do 80° od poziomu. W konstrukcji mogą być wykorzystywane krokwie o głębokości od 85 do 225 mm oraz płatwie o głębokości od 65 do 189,5 mm. Szyby osadzone są we wrębach przyszybowych krokwi i płatwi oraz listwy dociskowej, która zamocowana jest do kształtowników nośnych. W systemie istnieje możliwość stosowania przeszklenia o grubościach od 36 do 52 mm. Maksymalne wymiary szyb to: 2100 mm x 1100 mm.
Zastosowanie świetlików dachowych
Naturalne doświetlenie
Świetliki punktowe lub pasma świetlne zapewniają naturalne doświetlenie pomieszczenia. Świetlik dachowy szklany to wysokiej jakości element architektoniczny przeznaczony do montażu w dachach budynków, który umożliwia naturalne doświetlenie wnętrz światłem dziennym. Wykonany ze szkła o dużej przejrzystości, zapewnia optymalną transmisję światła, jednocześnie gwarantując trwałość i odporność na warunki atmosferyczne. Produkt ten doskonale sprawdza się zarówno w budynkach mieszkalnych, jak i komercyjnych, poprawiając komfort użytkowania pomieszczeń oraz pozwalając na oszczędność energii poprzez redukcję potrzeby korzystania ze sztucznego oświetlenia.
Trudno sobie wyobrazić nowoczesną architekturę bez wykorzystania światła dziennego, które odgrywa ogromną rolę w naszym życiu. Korzyści płynących z oświetlenia obiektów światłem dziennym jest wiele: m.in. jest to poprawienie warunków pracy przekładające się na większą wydajność, oszczędność energii zużywanej chociażby przez urządzenia oświetleniowe.
Funkcja przeciwpożarowa
Świetliki przeciwpożarowe podobnie jak zwykłe świetliki punktowe lub pasma świetlne zapewniają nam naturalne doświetlenie pomieszczenia. Jednak ze względu na swoją budowę i charakterystykę zapewniają nam dodatkowo odporność pożarową w klasie RE 30 jak i lepsze parametry izolacyjne od typowych świetlików z przykryciem poliwęglanowym. Dzięki takiemu rozwiązaniu podczas pożaru zachowujemy m.in. ognioodporność ogniową w klasie ei30, ochronę przeciwpożarową konstrukcji budynku oraz ograniczenie rozprzestrzeniania się ognia i dymu.
Solidna konstrukcja i wysoka odporność termiczna sprawiają, że okna dachowe ei30 są niezawodnym elementem ochrony przeciwpożarowej. Dzięki zastosowaniu ognioodpornego szkła, świetliki ppoż zapobiegają rozprzestrzenianiu się ognia i dymu pomiędzy poszczególnymi strefami budynku. Jako producent specjalizujemy się w dostarczaniu zaawansowanych rozwiązań w dziedzinie bezpieczeństwa. Oferujemy przeciwpożarowe świetliki dachowe o odporności ogniowej EI30. Nasze produkty są zaprojektowane, aby zwiększyć bezpieczeństwo budynków poprzez skuteczną ochronę przed ogniem, jednocześnie zapewniając naturalne światło.
Odprowadzanie dymu i wentylacja
Głównym zadaniem świetlików pożarowych jest efektywne odprowadzanie dymu na zewnątrz budynku, co znacząco zwiększa bezpieczeństwo ludzi przebywających wewnątrz oraz ułatwia pracę służb ratunkowych. Dodatkowo, świetliki umożliwiają wentylację pomieszczeń poprzez odprowadzenie ciepłego powietrza, które zwykle gromadzi się w górnych partiach budynków. Funkcja ta nie tylko poprawia komfort na co dzień, ale także wpływa na skuteczność odprowadzania dymu w trakcie pożaru.
Posiadają również funkcję wentylacyjną, która poprzez odprowadzenie ciepłego powietrza, gromadzącego się zazwyczaj w górnych partiach budynków, poprawia komfort użytkowania, a także wpływa na skuteczność odprowadzania dymu w trakcie pożaru. W naszej ofercie znajdziecie Państwo świetliki przeciwpożarowe zewnętrzne jak i wewnętrzne montowane w kombinacji ze świetlikami punktowymi.
Miejsca zastosowania
Produkt ten jest wykorzystywany i montowany w gęstej zabudowie miejskiej lub zróżnicowanej zabudowie gdzie wymagają tego przepisy przeciwpożarowe. Świetliki dachowe EI30 znajdują zastosowanie w budynkach przemysłowych, magazynach, obiektach użyteczności publicznej, takich jak szkoły, szpitale oraz w dużych kompleksach biurowych. Wszędzie tam, gdzie ważna jest ochrona przed rozprzestrzenianiem się ognia, nasze świetliki sprawdzają się doskonale.
Nie każdy posiadacz domu jednorodzinnego ma możliwość instalacji okien połaciowych na poddaszu, każdy pewnie jednak chciałby mieć właściwie doświetlone światłem dziennym pomieszczenia na ostatniej kondygnacji budynku. Kwestia ta tyczy się przede wszystkim właścicieli domów o płaskich dachach, ale przychylnym okiem spojrzą na świetliki dachowe również właściciele budynków o wysokich pomieszczeniach (np. halli lub salonów z wejściem na drugą kondygnację).
Montaż i konserwacja świetlików dachowych

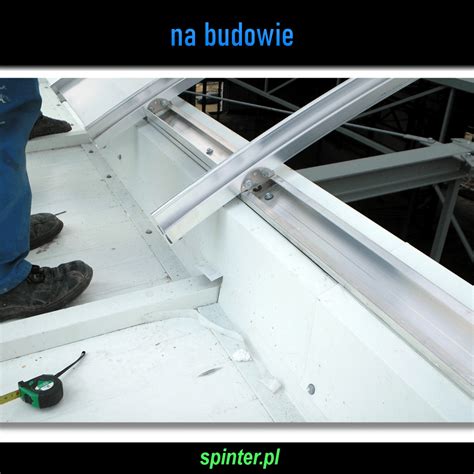

Proces instalacji
Montaż świetlika dachowego wymaga dokładnego planu i precyzji. Największe znaczenie ma szczelność konstrukcji. Nawet niewielki błąd przy izolacji może prowadzić do przecieków lub zawilgocenia dachu. Dlatego każdy etap instalacji powinien być wykonany starannie i zgodnie z zasadami sztuki dekarskiej.
Pierwszy etap to wybór odpowiedniego miejsca na dachu. Najlepsze efekty daje montaż od strony południowej lub południowo-zachodniej. Trzeba sprawdzić także konstrukcję więźby dachowej. Otwór nie może osłabić elementów nośnych, takich jak krokwie czy jętki. Warto też ocenić odległość między dachem a sufitem pomieszczenia.
Po wyznaczeniu miejsca można przystąpić do wykonania otworu. Najpierw usuwa się fragment pokrycia dachowego w wybranym miejscu. Następnie wykonuje się otwór w poszyciu dachu, najczęściej w płycie OSB lub deskowaniu. Wielkość otworu musi odpowiadać wymiarom podstawy świetlika.
Kolejnym krokiem jest wykonanie przepustu w suficie pomieszczenia. Otwór w suficie powinien znajdować się dokładnie pod świetlikiem. Podstawa świetlika stanowi element oddzielający konstrukcję od pokrycia dachowego. Montuje się ją bezpośrednio na przygotowanym otworze. Podstawa powinna wystawać ponad powierzchnię dachu na wysokość około 15-30 cm. Podczas montażu podstawę mocuje się do konstrukcji dachu za pomocą wkrętów lub specjalnych kotew. Następnie wykonuje się obróbkę dekarską wokół elementu.
Tunel światłonośny
Ten etap dotyczy świetlików tunelowych. Tunel może mieć formę sztywnej rury aluminiowej lub elastycznego przewodu. Rury sztywne zapewniają lepsze odbicie światła i większą jasność w pomieszczeniu. Elementy tunelu łączy się ze sobą przy użyciu złączek i uszczelek. Połączenia powinny być szczelne i stabilne. Na końcu tunel łączy się z elementem sufitowym.
Światłonośny tunel pokryty jest od wewnątrz materiałem refleksyjnym o bardzo wysokim stopniu odbicia promieni słonecznych, dzięki czemu snop światła łatwiej wpada do wnętrza i nie traci nic ze swego natężenia. W ofercie na rynku, poza świetlikami dachowymi z prostym tunelem znajdziemy również świetliki z giętką rurą, pozwalające przekierować strumień światła z dachu w bardziej dogodne dla nas miejsce.
Uszczelnianie i zabezpieczanie
Na końcu tunel łączy się z elementem sufitowym. Ostatni etap polega na dokładnym zabezpieczeniu wszystkich połączeń. Na tym obszarze stosuje się masy uszczelniające oraz powłoki hydroizolacyjne. Często używa się powłoki z wtopioną siatką wzmacniającą. Dodatkowo montuje się obróbki blacharskie lub kołnierze uszczelniające dopasowane do konkretnego rodzaju pokrycia. Na koniec sprawdza się szczelność wszystkich połączeń oraz stabilność konstrukcji.
Konserwacja
Zadania związane z konserwacją i odśnieżaniem świetlika dachowego mogą być wykonywane wyłącznie przez osoby spełniające określone wymagania zdrowotne, które szczegółowo precyzuje rozporządzenie ministra zdrowia i opieki zdrowotnej z dnia 30.05.1996 r. (Dz.U. 69 poz. 332 z późn. zm.). Konserwacja, czyli mycie, powinna być przeprowadzana zgodnie z potrzebami użytkownika obiektu, zwłaszcza w przypadkach, gdy nagromadzone zabrudzenia utrudniają prawidłowe doświetlanie pomieszczeń. Podczas konserwacji należy unikać stosowania środków czyszczących zawierających dodatki ścierne, silnie alkaliczne lub niesprawdzone rozpuszczalniki chemiczne. Nie wolno również używać ostrzy żyletek lub innych ostrych narzędzi do usuwania zanieczyszczeń.
Korzyści i porównanie z innymi rozwiązaniami
Zalety świetlików dachowych
Za wyborem świetlików dachowych przemawia łatwy dostęp do światła słonecznego, a co za tym idzie - oszczędność energii. To elementy, które znajdą zastosowanie wszędzie tam, gdzie powierzchnia okien jest niewystarczająca. Kolejnym ich atutem jest nowoczesny wygląd, który pasuje do różnych aranżacji.
Świetliki dachowe są łatwiejsze w montażu i umożliwiają bardzo dobre rozpraszanie naturalnego światła. Dzięki temu znajdą zastosowanie również w zacienionych przestrzeniach. Świetliki dachowe cieszą się coraz większą popularnością.

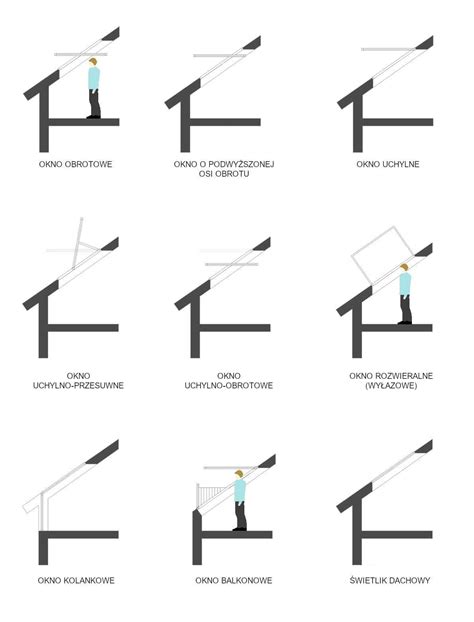

Porównanie z oknami dachowymi
Świetliki dachowe są łatwiejsze w montażu i umożliwiają bardzo dobre rozpraszanie naturalnego światła. Z kolei okna dachowe możesz otworzyć, co umożliwia wietrzenie pomieszczenia. Ponadto z łatwością znajdziesz do nich rolety i żaluzje, które osłonią Twój dom przed wzrokiem z zewnątrz oraz pozwolą na kontrolowanie dopływu światła do wnętrza.
Kwestie bezpieczeństwa i certyfikacji
Mamy wszelkie niezbędne dokumenty, certyfikaty, atesty oraz dopuszczenia uprawniające do stosowania świetlików dachowych w budownictwie na terenie całej Unii Europejskiej. To gwarancja, że nasze produkty spełniają najwyższe standardy bezpieczeństwa. Twój budynek zasługuje na najwyższy poziom ochrony.
Koszty i dostępność
Cena samej konstrukcji waha się zazwyczaj od 300 do 3000 złotych za sztukę. W przypadku dużych instalacji przemysłowych, gdzie stosuje się pasma świetlne, koszt m² poliwęglanu wynosi od 100 do 500 zł netto. Świetliki dachowe E30 są konkurencyjne cenowo, a jednocześnie wykonane z najwyższej jakości materiałów, co zapewnia ich długotrwałe użytkowanie.
Podsumowanie techniczne i normatywne
Odporność ogniowa
Zgodnie z wymaganiami odporności ogniowej budynków w swojej ofercie mamy świetliki dachowe ognioodporne EI30 lub E30. Dzięki dostępnym produktom możesz zwiększyć bezpieczeństwo swojej nieruchomości, nie rezygnując z dostępu do naturalnego światła. Świetlik punktowy lub pasmo świetlne z systemową przegrodą w klasie E30 EI30 wykorzystujący szkło ognioodporne do bezpiecznego montowania w połaci dachowej.
Systemy oddymiania grawitacyjnego
Najistotniejszą zaletą i zadaniem, jakie mogą pełnić klapy dymowe, będące jednocześnie świetlikami dachowymi, jest ochrona życia ludzkiego. Wbrew pozorom to nie ogień, lecz dym jest przyczyną ogromnej większości wypadków śmiertelnych w czasie pożaru. Statystyki pożarowe jednoznacznie wskazują, że ok. 80% wszystkich ofiar śmiertelnych, to właśnie ofiary dymu i gazów pożarowych. Rozprzestrzenianiu się dymu towarzyszy wysoka temperatura i substancje toksyczne, utrudniające lub uniemożliwiające szybką i bezpieczną ewakuację ludzi i mienia.
Stworzeniu stref o niewielkim zadymieniu służą między innymi systemy oddymiania grawitacyjnego, których podstawowym elementem są klapy dymowe. Mogą to być klapy dymowe punktowe, które mają odpowiednią konstrukcję i są wyposażone w pneumatyczne lub elektryczne urządzenia sterujące. Klapy dymowe jedno- i dwuskrzydłowe, klapy dymowe z funkcją wyłazu czy też klapy wentylacyjne MCR-Prolight Plus mogą mieć podstawy proste lub skośne o różnej wysokości, do osadzenia na cokół, na dachach płaskich i nachylonych, pokrytych papą, membraną PCV lub blachą profilowaną.
Podsumowując zastosowanie świetlików dachowych w połączeniu z systemami oddymiania grawitacyjnego pozwala na uzyskanie dodatkowych korzyści, zarówno z punktu widzenia architekta, jak i inwestora, czy w końcu użytkownika obiektu, a mianowicie: możliwość obniżenia klasy odporności pożarowej budynków produkcyjnych i magazynowych, możliwość powiększenia dopuszczalnych stref pożarowych w budynkach produkcyjnych i magazynowych, możliwość wydłużenia dróg ewakuacyjnych, możliwość wykorzystania klap oddymiających i świetlików do wentylacji oraz doświetlenia obiektu.
Błędy montażowe
Błędy montażowe mogą ograniczyć ilość światła w pomieszczeniu lub doprowadzić do przecieków. Częstym problemem jest zbyt długa lub mocno zagięta rura świetlna. Każde ostre załamanie obniża ilość światła docierającego do wnętrza. Kolejny błąd dotyczy niewłaściwego uszczelnienia podstawy świetlika przy pokryciu dachowym. Nieprawidłowy montaż dotyczy również konstrukcji dachu. Zdarza się, że otwór zostaje wykonany bez sprawdzenia rozstawu krokwi. Błędy pojawiają się także przy instalacji dyfuzora sufitowego. Niedokładne dopasowanie elementu lub brak izolacji w przestrzeni między dachem a sufitem prowadzi do strat ciepła oraz kondensacji wilgoci.
