Symulacje CFD w procesie oddymiania

Symulacja CFD (Computational Fluid Dynamics) to zaawansowana metoda numerycznego modelowania, która pozwala na precyzyjne analizowanie przepływu powietrza, cieczy i gazów. W kontekście ochrony przeciwpożarowej, symulacje CFD odgrywają kluczową rolę w analizie rozprzestrzeniania się dymu i ciepła podczas pożaru, a także w weryfikacji skuteczności systemów oddymiania. Jest to nieocenione narzędzie dla inwestorów i projektantów, umożliwiające uzyskanie dowodów dla rzeczoznawców ds. przeciwpożarowych i organów nadzoru.

Wykorzystujemy specjalistyczne oprogramowanie, takie jak FDS (Fire Dynamics Simulator), PyroSim i Pathfinder, do przeprowadzania precyzyjnych symulacji rozprzestrzeniania się dymu i ciepła. Nasze analizy pozwalają na weryfikację skuteczności systemów oddymiania w warunkach zbliżonych do rzeczywistych scenariuszy pożarowych. Generowane raporty są akceptowane przez rzeczoznawców i organy nadzoru. Dodatkowo, możemy integrować analizy CFD z testami dymu ciepłego oraz z symulacjami ewakuacji, gdy jest to wymagane.

Korzyści płynące z symulacji CFD w oddymianiu

Przeprowadzanie symulacji CFD w zakresie oddymiania przynosi szereg wymiernych korzyści:

• Weryfikacja skuteczności systemu oddymiania: Pozwala na dokładne sprawdzenie, czy zaprojektowane rozwiązania są w stanie skutecznie odprowadzić dym i ciepło z obiektu.
• Analiza rozprzestrzeniania się dymu i ciepła: Umożliwia zrozumienie dynamiki rozwoju pożaru i przewidzenie, jak dym i gorące gazy będą rozprzestrzeniać się w budynku.
• Optymalizacja kosztów instalacji: Dzięki precyzyjnej analizie można uniknąć nadwymiarowego projektowania systemów, co prowadzi do oszczędności.
• Wizualizacja scenariuszy pożarowych: Symulacje dostarczają realistycznych wizualizacji, które pomagają w zrozumieniu potencjalnych zagrożeń.
• Potwierdzenie bezpieczeństwa ewakuacji: Analizy mogą być łączone z symulacjami ewakuacji, aby potwierdzić bezpieczeństwo dróg ewakuacyjnych w warunkach pożarowych.
• Raporty akceptowane przez rzeczoznawców: Nasze analizy są przygotowywane w sposób zgodny z wymogami i akceptowane przez specjalistów ds. ochrony przeciwpożarowej.

Symulacje CFD optymalizują projekty zarówno wentylacji mechanicznej, jak i grawitacyjnej, minimalizując ryzyko pożarowe i wspierając procesy certyfikacji budynków, takie jak BREEAM. Dostarczamy szczegółowe raporty wraz z wizualizacjami, które są szczególnie istotne dla złożonych obiektów przemysłowych i logistycznych.

Kiedy wymagana jest symulacja CFD?

Symulacja CFD staje się niezbędna w sytuacjach, gdy:

• Przepisy lub wytyczne nie dają jednoznacznych rozwiązań: W przypadkach, gdy normy projektowe lub warunki techniczne nie dostarczają wystarczających wytycznych.
• Obiekt ma nietypową geometrię: Złożone kształty budynków mogą utrudniać analityczne oszacowanie rozprzestrzeniania się dymu.
• Strefy zadymienia są trudne do oszacowania analitycznie: W przypadkach, gdy tradycyjne metody obliczeniowe są niewystarczające.
• Występuje wentylacja strumieniowa: Na przykład w garażach podziemnych, gdzie dynamika przepływów jest kluczowa.
• Budynek jest wysoki lub występują odstępstwa od norm: W takich sytuacjach rzeczoznawca lub organ nadzoru często wymaga dodatkowego dowodu w postaci analizy CFD.

Przepisy i standardy projektowe mogą wprost wskazywać na konieczność wykonania analiz numerycznych CFD, na przykład w przypadku:

• Zastosowania mechanicznego napływu powietrza kompensacyjnego w oddymianiu poziomych dróg ewakuacyjnych (wg. PN-B-02877-4:2025).
• Wykorzystania otworów oddymiających do napowietrzania sąsiednich stref dymowych w obiektach produkcyjno-magazynowych (wg. PN-B-02877-4:2025).
• Powierzchni klatki schodowej przekraczającej 40 m² (wg. CNBOP-PIB W-0003:2016).
• Połączenia klatki schodowej z korytarzami lub innymi przestrzeniami o długości większej niż 10 m (wg. CNBOP-PIB W-0003:2016).
• Długości dojścia z drzwi do powierzchni obliczeniowej klatki schodowej przekraczającej 5 m (wg. CNBOP-PIB W-0003:2016).
• Szerokości korytarza przylegającego do klatki schodowej przekraczającej 3 m (wg. CNBOP-PIB W-0003:2016).

Ponadto, symulacje CFD mogą być wykorzystane do potwierdzenia rozwiązań zamiennych wskazanych w ekspertyzie technicznej stanu ochrony przeciwpożarowej.

Czym są symulacje CFD w ochronie przeciwpożarowej?

Symulacje CFD (Computational Fluid Dynamics) to numeryczne modelowanie przepływów, które w kontekście ochrony przeciwpożarowej skupia się na dymie i gorących gazach pożarowych. Pozwalają one przewidzieć rozprzestrzenianie się dymu w budynku oraz zweryfikować skuteczność systemu oddymiania przed jego faktyczną realizacją. Stanowią one standard w odpowiedzialnym projektowaniu systemów przeciwpożarowych, szczególnie dla obiektów o złożonej architekturze.

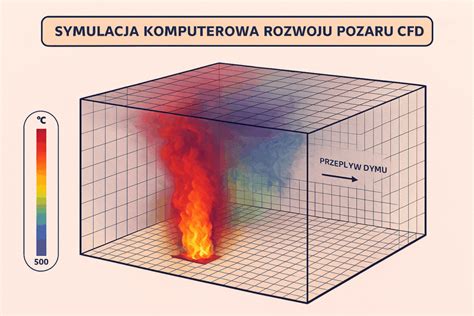

Symulacje komputerowe rozwoju pożaru CFD to analizy, które odtwarzają na komputerze dynamikę pożaru i zachowanie dymu w budynku. Za ich pomocą możemy modelować:

• Rozprzestrzenianie się dymu i gorących gazów.
• Wzrost temperatury.
• Warunki ewakuacji ludzi.
• Działanie systemów przeciwpożarowych, takich jak oddymianie czy wentylacja.

Dzięki temu możliwe jest przewidzenie skutków pożaru i ocena efektywności przyjętych rozwiązań bez konieczności przeprowadzania kosztownych prób w istniejącym obiekcie.

Programy do symulacji CFD i ewakuacji

Do symulacji rozprzestrzeniania się dymu i procesów oddymiania wykorzystujemy między innymi:

• FDS (Fire Dynamics Simulator): Oprogramowanie opracowane przez National Institute of Standards and Technology (NIST) w Stanach Zjednoczonych, będące standardem w analizach dynamiki pożarowej.
• PyroSim: Graficzny interfejs użytkownika (front-end) dla FDS, ułatwiający tworzenie modeli i analiz.
• Pathfinder: Narzędzie przeznaczone do symulacji ewakuacji ludzi (ruch pieszych, czas ewakuacji), które może być łączone z FDS w celu przeprowadzenia analiz RSET/ASET (Required Safe Egress Time / Available Safe Egress Time).

Jesteśmy biurem projektowym, które od 2014 roku posiada możliwość wykonywania złożonych symulacji łączonych, pozwalających na dynamiczną ocenę warunków ewakuacji poprzez modelowanie zarówno rozwoju pożaru, jak i ruchu osób opuszczających budynek. Nasze analizy porównują założenia projektowe systemów walki ze skutkami pożaru z rzeczywistymi warunkami ewakuacji.

Doświadczenie w symulacjach CFD dla różnych obiektów

Wykonujemy kompleksowe symulacje CFD zarówno dla budynków projektowanych, jak i istniejących. W przypadku obiektów w fazie projektowej, najczęstsze zastosowania obejmują:

• Ocenę skuteczności projektowanego oddymiania garaży podziemnych.
• Analizę i optymalizację systemów oddymiania hal produkcyjno-magazynowych.
• Ocenę możliwości zastosowania napływu powietrza kompensacyjnego przez otwory mniejsze niż wymagane przez standardy projektowe w systemach oddymiania klatek schodowych.
• Optymalizację wydajności wentylatorów napowietrzających.

W jednym z przeprowadzonych projektów, dzięki analizie CFD udało się zredukować pierwotnie zaprojektowaną wydajność wentylatorów napowietrzających z 23 000 m³/h do 12 000 m³/h, co przełożyło się na znaczące oszczędności.

Dlaczego warto zlecić nam opracowanie symulacji CFD?

Posiadamy bogate doświadczenie w projektowaniu systemów oddymiania w oparciu o analizę numeryczną CFD. Potrafimy dobrać optymalne rozwiązania projektowe, które są poparte rzetelnymi symulacjami. Nasz zespół to:

• Specjaliści z certyfikowanymi szkoleniami: Nasi inżynierowie posiadają niezbędną wiedzę i umiejętności potwierdzone certyfikatami.
• Nowoczesny sprzęt: Dysponujemy odpowiednią infrastrukturą techniczną, która pozwala na szybkie i efektywne przeprowadzanie symulacji CFD.
• Szeroka wiedza z zakresu ochrony przeciwpożarowej: Zrozumienie technicznych środków bezpieczeństwa pożarowego pozwala nam unikać błędów projektowych.
• Profesjonalne oprogramowanie: Wykorzystujemy renomowane oprogramowanie PYROSIM do realizacji analiz.

W przypadku stwierdzenia nieskuteczności systemu oddymiania, oferujemy pomoc w dostosowaniu instalacji do obowiązujących przepisów. Zajmujemy się korygowaniem założeń projektowych i przeprowadzaniem kolejnych symulacji CFD w celu weryfikacji wprowadzonych zmian.

Więcej informacji na temat symulacji CFD można znaleźć na naszym blogu.

Koszty symulacji CFD

Koszt symulacji CFD jest zmienny i zależy od kilku czynników:

• Złożoność obiektu: Powierzchnia, liczba stref pożarowych, skomplikowana geometria.
• Zakres analizy: Czy obejmuje tylko oddymianie, czy również ewakuację i inne aspekty.
• Wymagany termin realizacji: Pilne zlecenia mogą wiązać się z dodatkowymi kosztami.

Typowy zakres analiz dla kompletnych symulacji może wynosić od kilku do kilkudziesięciu tysięcy złotych netto. Prostsze weryfikacje są oczywiście tańsze. Zalecamy zamówienie symulacji na etapie koncepcji lub projektu, ponieważ wprowadzanie korekt na tych etapach jest znacznie tańsze niż podczas budowy.

CFD w praktyce projektowej - dyskusja i wątpliwości

Pojawiają się pytania dotyczące roli symulacji CFD w projektowaniu, zwłaszcza w kontekście oddymiania grawitacyjnego w obiektach produkcyjno-magazynowych (PM). Dotychczasowe praktyki opierały się głównie na normach (PN, NFPA, DIN). Jednakże, inwestorzy coraz częściej żądają projektowania opartego na symulacjach CFD, co prowadzi do dyskusji na temat podstaw projektowych.

Zgodnie z powszechną opinią, symulacja CFD powinna służyć przede wszystkim weryfikacji poprawności przyjętych rozwiązań projektowych, które opierają się na uznanych normach. Norma gwarantuje zastosowanie sprawdzonych i efektywnych metod. CFD pozwala natomiast na badanie rozwiązań niestandardowych lub alternatywnych, które mogą przynieść podobne lub lepsze rezultaty.

W przypadku projektowania w oparciu o standardy projektowe (normy), wykonanie dodatkowych symulacji CFD może nie być konieczne, ponieważ normy same w sobie zakładają uzyskanie oczekiwanych, prawidłowych rezultatów. Jednakże, w przypadku dużych i skomplikowanych obiektów, symulacje CFD stają się standardem do weryfikacji przyjętych założeń.

Kluczowe jest to, że projektant ponosi pełną odpowiedzialność za opracowanie projektu, niezależnie od przyjętej ścieżki projektowej - czy to opartej na normach, czy na analizach CFD. W przypadku stosowania norm, projektant ma jasne podstawy prawne i techniczne do obrony swoich rozwiązań. Projektowanie "bez norm" wymaga od projektanta większego nakładu pracy w celu udowodnienia poprawności swoich decyzji.

Istotne jest również doświadczenie i wiedza inwestora, który może zgłaszać nietypowe wymagania, takie jak projektowanie oddymiania w oparciu o CFD. W takich sytuacjach, projektant musi ocenić zasadność takich żądań i podjąć odpowiedzialną decyzję.

Pojawiają się również wątpliwości dotyczące dokładności analiz CFD i możliwości weryfikacji poprawności modelu, zwłaszcza gdy projektant zna tylko podstawowe założenia. W przypadku projektowania oddymiania grawitacyjnego, inwestorzy czasami przedstawiają wyniki prób z ciepłym dymem, aby potwierdzić słuszność założeń numerycznych analizy.

Warto zaznaczyć, że przepisy prawne zazwyczaj nie nakazują stosowania konkretnych norm projektowych, a jedynie określają wymagania dotyczące bezpieczeństwa. Projektant ma swobodę wyboru metod projektowych, jednak ponosi pełną odpowiedzialność za ich skuteczność i zgodność z przepisami.

Pojawiają się także pytania dotyczące modelowania klap oddymiających w symulacjach CFD, w szczególności uwzględnienia ich nachylenia w stosunku do dachu. Symulacje z umiejscowieniem klapy w pozycji poziomej mogą nie odzwierciedlać w pełni rzeczywistych warunków, jeśli klapa jest zamontowana na dachu skośnym. Dokładne modelowanie geometrii i położenia elementów systemu oddymiania jest kluczowe dla wiarygodności analizy.
