Detektory gazów dla straży pożarnej i ratownictwa posiadają specyficzne zadania, odmienne od tych stosowanych w większości zakładów przemysłowych. Ich dobór powinien być precyzyjnie dopasowany do przewidywanych zadań i rodzaju akcji ratowniczych. Kluczowe jest określenie rodzaju jednostki i rozpoznanie potencjalnych zagrożeń.
Standardowe wyposażenie detektorów
Jednostki straży pożarnej standardowo wyposażane są w detektory czterech podstawowych gazów. Poniżej przedstawiono analizę tego typu urządzeń. Oprócz tego, jednostki mogą być wyposażone w jednogazowe detektory specjalistyczne, dobierane w zależności od specyfiki lokalnych zagrożeń i okolicznych zakładów. Bardzo rzadko stosuje się kosztowne, wielogazowe detektory specjalistyczne, a ich wybór jest ściśle powiązany z analizą kosztów i innych czynników eksploatacyjnych.
Gazy wykrywane przez standardowe detektory
Standardowy detektor dla straży i ratownictwa zawiera cztery najczęściej używane sensory, które wykrywają:
- Metan (CH4): Bezwonny i bezbarwny gaz palny, główny składnik gazu ziemnego, biogazu oraz gazów wydzielanych przez zwierzęta. Głównym zagrożeniem są wycieki z instalacji oraz jego obecność w studniach, kanałach czy szambach.
- Tlen (O2): Niezbędny do życia, ale w nadmiarze zwiększa zagrożenie pożarowe. Jego niedobór prowadzi do uduszenia, a nadmiar (np. z rozszczelnionych instalacji tlenowych) może powodować samozapłon niektórych substancji.
- Siarkowodór (H2S): Gaz o charakterystycznym zapachu zgniłych jaj, powstający podczas procesów gnilnych. Jest silnie trujący, a jego niebezpieczeństwo polega na tym, że powyżej pewnego stężenia poraża węch, stając się niewyczuwalnym. Jest cięższy od powietrza.
- Tlenek węgla (CO): Bezwonny i bezbarwny gaz powstający przy niepełnym spalaniu. Jest toksyczny, a jego ciężar jest zbliżony do ciężaru powietrza. Może pojawiać się przy pożarach, nieprawidłowej eksploatacji instalacji grzewczych czy emisji spalin.
Te sensory realizują wykrywanie większości typowych zagrożeń, z jakimi służby ratownicze spotykają się podczas interwencji.
Obsługa i użytkowanie detektorów
Obsługa standardowego detektora jest stosunkowo prosta, choć wymaga zapoznania się z instrukcją, gdyż istnieją pewne "pułapki". Każdy strażak lub ratownik powinien umieć obsługiwać takie urządzenie i korzystać z jego pomiarów.
Specjalistyczne mierniki gazów
Specjalistyczne mierniki rzadziej spotykanych gazów, takich jak amoniak, chlor, dwutlenek siarki czy tlenki azotu, są kosztowne nie tylko w zakupie, ale również w eksploatacji. Włączanie takich sensorów do standardowego detektora, co bywa promowane przez niektóre firmy serwisowe, oznacza konieczność zabierania na każdą akcję kosztownego elementu, który może być niewykorzystany. Prowadzi to do kosztownych kalibracji i szybszej wymiany sensora w porównaniu do używania osobnego miernika, który jest stosowany tylko w razie potrzeby.
Zalety stosowania osobnych detektorów specjalistycznych
Używanie osobnych detektorów jednogazowych dla specyficznych zagrożeń, takich jak amoniak (w chłodniach) czy dwutlenek siarki (w zakładach produkcyjnych), jest bardziej ekonomiczne i praktyczne. Pozwala to uniknąć niepotrzebnego zużywania drogiego sprzętu i ograniczyć koszty eksploatacji.
Koszty i wiedza specjalistyczna
Inwestycja w drogie urządzenia pomiarowe w jednostkach niewyspecjalizowanych, bez odpowiednio przeszkolonego personelu, nie jest optymalnym rozwiązaniem. Samo urządzenie jest mało użyteczne bez człowieka, który potrafi z niego korzystać, dobrze zna właściwości fizyko-chemiczne danego gazu i wie, jak postępować w danej sytuacji.
Technologie pomiarowe w detektorach gazów
Standardowe detektory dla straży pożarnej wykorzystują dwa typy sensorów:
- Sensory elektrochemiczne: Stosowane do pomiaru gazów toksycznych i tlenu. Charakteryzują się liniowym pomiarem, wysoką selektywnością i dobrymi parametrami pomiarowymi.
- Sensory do mierzenia gazów wybuchowych: Istnieją trzy główne techniki pomiarowe:
- Technologia katalityczna: Bazuje na spalaniu gazu palnego i zmianie przewodności elementu sensorycznego. Wymaga obecności tlenu do reakcji, co stanowi jej wadę w przestrzeniach zamkniętych. Narażona jest na przekroczenia zakresu i "zatrucia" gazami zakłócającymi pracę sensora.
- Pomiar oparty na promieniowaniu podczerwonym (InfraRed): Sensor odbiera światło podczerwone, a obecność gazu zaburza widmo, co jest odczytywane jako pomiar. Technologia ta nie wymaga tlenu, jest odporna na przekroczenia zakresu i zatrucia, a także cechuje się niskim poborem energii (np. umożliwiając pracę detektora przez 60 dni bez ładowania).
- Spektrometr Właściwości Molekularnych (MPS): Najnowocześniejsza technologia oparta na systemie MEMS, umożliwiająca rzeczywisty pomiar gazu wybuchowego (TrueLEL) i rozróżnienie mierzonych gazów, nawet w przypadku mieszanin. Pozwala na dokładny odczyt wartości dolnej granicy wybuchowości bez konieczności identyfikacji gazu.
Warto zaznaczyć, że technologie katalityczna i podczerwona często nie potrafią rozpoznać rodzaju mierzonego gazu wybuchowego, podając wynik jedynie dla gazu wzorcowego (najczęściej metanu). W takich przypadkach, jeśli mierzymy inny gaz lub mieszaninę, wynik może znacznie odbiegać od rzeczywistości.
Wybór detektora dla jednostki straży pożarnej
Detektor dla straży pożarnej musi być wysokiej jakości, ponieważ prowadząc akcje ratownicze, nie można polegać na sprzęcie niskiej klasy. Choć wybór sprawdzonej marki jest ważny, należy pamiętać, że wielu producentów w pogoni za ceną obniżyło jakość, a większość urządzeń bazuje na podobnych podzespołach.
Konstrukcja i funkcje detektora
Dostępne są detektory dyfuzyjne (gaz musi dotrzeć do detektora) oraz wyposażone we wbudowaną pompkę zasysającą. Konstrukcja detektora powinna obejmować duży, podświetlany ekran widoczny w różnych warunkach, sygnalizację optyczną z wielu stron, a także alarmy akustyczne i wibracyjne.
Koszty eksploatacji detektora
Eksploatacja detektora stanowi znaczną część kosztów, często przekraczającą koszt zakupu. Składa się na nią:
- Kalibracje (co 6 miesięcy dla detektorów katalitycznych, co 12 miesięcy dla detektorów podczerwonych).
- Wymiany sensorów (sensor katalityczny: 2-4 lata, sensor podczerwony: wiele lat).
- Wymiany filtrów (zależne od eksploatacji).
Ważne jest, aby filtry można było samodzielnie wymieniać, co ogranicza potrzebę częstych wizyt urządzenia w serwisie.

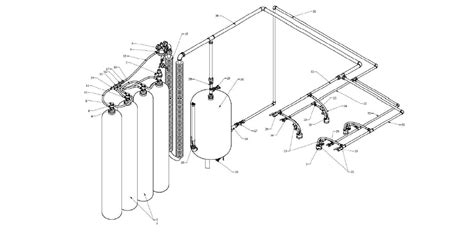

Systemy gaśnicze z dwutlenkiem węgla (CO2)
Systemy gaśnicze z dwutlenkiem węgla to jeden z systemów suchego gaszenia, kluczowy w ochronie przeciwpożarowej, szczególnie w obiektach przemysłowych i serwerowniach. Działają poprzez wypieranie tlenu, co tłumi ogień.
Zasada działania i środki bezpieczeństwa
Dwutlenek węgla działa głównie poprzez wypieranie tlenu i absorpcję ciepła. Jest naturalnym składnikiem atmosfery i nie przewodzi elektryczności, co czyni go odpowiednim do ochrony pomieszczeń i urządzeń. Podczas akcji gaśniczej stężenie CO2 może być niebezpieczne dla człowieka, dlatego stosuje się odpowiednie środki bezpieczeństwa.
Zastosowanie systemów CO2
Systemy te są stosowane tam, gdzie użycie wody jest niewskazane lub nieskuteczne. Mogą chronić całe pomieszczenia oraz obiekty otwarte. Są wyposażone w czujki przeciwpożarowe, a po wykryciu zagrożenia inicjują alarm ewakuacyjny i automatycznie uwalniają CO2.
Przechowywanie i dystrybucja CO2
W przypadku potrzeby użycia dużych ilości środka gaśniczego, zaleca się wykorzystanie nisko-ciśnieniowych zbiorników ze względów ekonomicznych. Skroplony dwutlenek węgla przechowywany jest w temperaturze ok. -20°C i ciśnieniu roboczym ok. 20 bar. Wysokociśnieniowe, stalowe butle mogą być łączone w specjalnych ramach szkieletowych, co umożliwia łatwą adaptację i szybką wymianę pojedynczych butli.
Systemy lakiernicze i ochrona przeciwpożarowa
W nowoczesnych systemach lakierniczych, gdzie farby nakładane są elektrostatycznie, często stosuje się instalacje tryskaczowe. W przypadku suszarni lakierniczych pracujących w wysokich temperaturach, wymagane są systemy tryskaczy z systemem rur suchych. Tam, gdzie urządzenia są wrażliwe na wodę, alternatywą są systemy mgły wodnej Minifog ProCon.
Specjalistyczne rozwiązania dla robotów malarskich
Dla robotów malarskich Minimax oferuje rozwiązania oparte na wysokociśnieniowym systemie gaszenia dwutlenkiem węgla. Specjalistyczne czujki płomienia wykrywają zagrożenie i inicjują wyłączenie urządzeń oraz uruchomienie systemu gaśniczego.
Ochrona składów substancji niebezpiecznych
Magazyny substancji niebezpiecznych wymagają szczególnej ochrony przeciwpożarowej. Stosuje się tam różnorodne systemy, w tym systemy gaśnicze na gaz obojętny Oxeo, które szybko gaszą pożary bez pozostawiania zanieczyszczeń i bez reakcji ze składowanymi materiałami. Alternatywą są systemy Oxeo Prevent (redukcja tlenu) lub pianowe systemy gaśnicze.
Zastosowanie systemów gazowych w przemyśle
Systemy gaśnicze na gaz obojętny są idealne do ochrony obudowy filtra, a w przypadku ekstrakcji metalu, system Oxeo z argonem zapobiega interakcjom środka gaśniczego z palnym metalem.
Ochrona kanałów kablowych i turbin gazowych
Do ochrony kanałów kablowych, kabin i galerii stosuje się system gaszenia mgłą wodną Minifog ProCon, charakteryzujący się minimalnym zużyciem wody. Turbiny gazowe są chronione systemami gaśniczymi z dwutlenkiem węgla, które zapewniają szybkie i czyste gaszenie, nawet w trudno dostępnych miejscach. W dużych turbinach stosuje się niskociśnieniowe systemy CO2. Alternatywą są wysokociśnieniowe systemy mgły wodnej Minifog ProCon XP, zużywające znacznie mniej wody niż klasyczne instalacje.
Ochrona w walcowniach i prasach
W walcowniach i przy prasach hydraulicznych, gdzie występują wysokie temperatury i ryzyko zapłonu mgły olejowej, automatyczne wykrywanie pożaru jest utrudnione. W takich przypadkach często stosuje się intensywne monitorowanie wideo, a system gaśniczy uruchamiany jest ręcznie.
Półstałe urządzenia gaśnicze (PUG)
Półstałe urządzenia gaśnicze to grupa urządzeń wykorzystujących różne media gaśnicze. Ich skuteczność jest niższa niż stałych urządzeń gaśniczych, ponieważ wymagają obsługi personelu i nie uruchamiają się automatycznie. W momencie wykrycia pożaru, należy podłączyć zewnętrzny zbiornik z środkiem gaśniczym.
Zastosowanie PUG
PUG znajdują zastosowanie w magazynach oleju opałowego, kotłowniach oraz zbiornikach magazynowych ropy naftowej i produktów naftowych.
Stałe urządzenia gaśnicze gazowe (SUG-G)
Stałe urządzenia gaśnicze gazowe pełnią tę samą funkcję co urządzenia wodne, ale wykorzystują gazy takie jak FM200®, NOVEC 1230TM, INERGEN (IG-541), IG-01, IG-100, AGRONIT (IG-55). Ich zalety to neutralność wobec chronionych przedmiotów, brak właściwości korozyjnych, nieprzewodzenie prądu, bezpieczeństwo dla środowiska i ludzi, brak zanieczyszczeń oraz nieograniczanie widoczności.

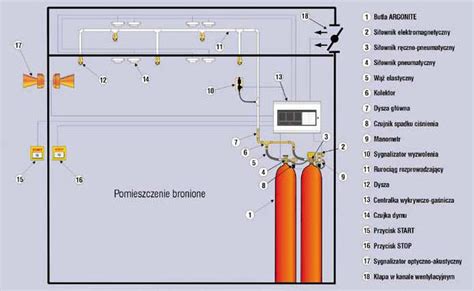

Zasada działania SUG-G
SUG-G działają poprzez wypełnienie gaszonej przestrzeni gazem do określonego stężenia, co wypiera tlen i powstrzymuje reakcję spalania. System składa się z detekcji, instalacji gaśniczej i centrali sterowania.
Rodzaje gazów stosowanych w SUG-G
Gazy stosowane w SUG-G można podzielić na:
- Gazy obojętne: Argon, azot i ich mieszaniny. Magazynowane pod wysokim ciśnieniem, naturalnego pochodzenia.
- Chlorowcopochodne węglowodorów: Zamienniki halonów, blokują reakcje łańcuchowe i chłodzą.
- Dwutlenek węgla: Przeznaczony do gaszenia pomieszczeń bez obecności ludzi ze względu na szkodliwy wpływ.
Zastosowanie SUG-G
SUG-G są wykorzystywane w miejscach, gdzie woda mogłaby spowodować szkody materialne, takich jak:
- Serwerownie
- Pomieszczenia z urządzeniami UPS
- Archiwa i biblioteki
- Urządzenia elektryczne (rozdzielnie, sterownie)
- Obiekty muzealne i zabytkowe
Serwerownie i magazyny energii
Serwerownie wymagają stałego mikroklimatu, a użycie wody lub proszku gaśniczego mogłoby nieodwracalnie uszkodzić sprzęt. Dlatego najczęściej stosuje się tam stałe urządzenia gaśnicze gazowe. Systemy magazynowania energii (ESS) oparte na bateriach litowo-jonowych również stanowią potencjalne zagrożenie pożarowe, dlatego projektuje się dla nich specjalne systemy wczesnej detekcji i gaszenia.
Próba szczelności "Door Fan Test"
Aby system SUG-G działał skutecznie, pomieszczenie musi być szczelne. Próba szczelności "Door Fan Test" pozwala na ocenę stopnia nieszczelności i jego wpływu na utrzymanie wymaganego stężenia gaśniczego. Norma ISO 14520-1 wymaga regularnego sprawdzania szczelności pomieszczeń.
Przegląd i konserwacja SUG-G
Regularne przeglądy stałych urządzeń gaśniczych gazowych są kluczowe dla ich niezawodności. Obejmują one kontrolę wskaźników pomiarowych, testy centrali sterowania, sprawdzanie czujek, rurociągów, zaworów i zbiorników, a także próby zadziałania systemu.
Urządzenia do wykrywania gazów dla strażaków
Przeciwwybuchowe urządzenia do wykrywania gazów, takie jak Polytector III G999 i Microtector III G888, zapewniają strażakom ochronę przed krytycznymi stężeniami gazów. Urządzenia firmy GfG mogą monitorować wiele gazów jednocześnie, w tym te znane jako "Toxic Twins" (cyjanowodór i tlenek węgla).
Kompleksowe systemy bezpieczeństwa pożarowego
Projektujemy i wdrażamy gazowe systemy gaśnicze oraz kompletne systemy pożarowe, obejmujące detekcję, sygnalizację, wentylację, oddymianie, oświetlenie awaryjne, telewizję dozorową oraz kontrolę dostępu. Instalacje te są dostarczane głównie dla obiektów przemysłowych o trudnych warunkach pracy.
