Współczesna inżynieria systemów bezpieczeństwa coraz częściej wykorzystuje mikrokontrolery do tworzenia zaawansowanych rozwiązań sygnalizacji włamania, napadu oraz ochrony przeciwpożarowej. Dzięki miniaturyzacji i spadkowi kosztów produkcji, układy takie jak Arduino UNO stały się standardem w edukacji technicznej oraz w tworzeniu systemów prototypowych.
Podstawy działania systemów sygnalizacji
Zgodnie z normą PN-EN 50131-1, centrale alarmowe pełnią funkcję "mózgu" systemu. Do ich głównych zadań należy:
- Odbieranie sygnałów analogowych lub cyfrowych z urządzeń peryferyjnych.
- Przetwarzanie danych zgodnie z zaprogramowaną logiką.
- Sterowanie elementami wykonawczymi (sygnalizatory, zraszacze).
- Obrazowanie zdarzeń oraz komunikacja z zewnętrznymi systemami (np. ARC).
Mikrokontrolery w systemach bezpieczeństwa
Mikrokontroler to jednoukładowy system mikroprocesorowy zawierający CPU, pamięć RAM i ROM oraz programowalne porty I/O. W projektach edukacyjnych i hobbystycznych najczęściej stosuje się moduły bazujące na układzie ATmega 328, takie jak Arduino UNO.

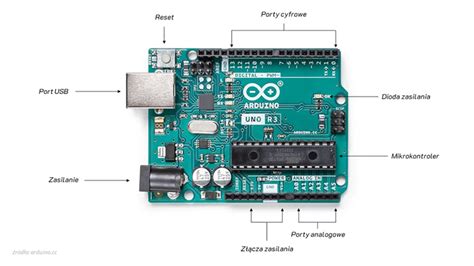

Specyfikacja platformy Arduino
System Arduino, zaprojektowany jako otwarta platforma sprzętowa, pozwala na pełną interakcję z otoczeniem. Do jego kluczowych cech należą:
- Porty cyfrowe: 14 portów z możliwością obsługi sygnału PWM (np. do sterowania silnikami lub generowania dźwięku).
- Wejścia analogowe: 6 wejść z 10-bitowym przetwornikiem ADC, umożliwiających pomiar napięć w zakresie 0-5 V.
- Protokoły komunikacyjne: Wsparcie dla standardów UART, I2C oraz SPI, co pozwala na łączenie wielu czujników jednocześnie.
Projektowanie detektora dymu i ognia: praktyczne podejście
Budowa własnego systemu detekcji, np. w oparciu o moduł ESP32, pozwala na stworzenie inteligentnego powiadomienia wysyłanego bezpośrednio na telefon użytkownika (np. przez aplikację Telegram).
Kluczowe komponenty systemu:
| Komponent | Funkcja |
|---|---|
| Czujnik MQ-2 | Wykrywanie dymu i oparów gazu. |
| Czujnik płomienia (LM393) | Detekcja promieniowania świetlnego ognia. |
| ESP32-C3 | Jednostka przetwarzająca z wbudowanym Wi-Fi. |
W procesie programowania wykorzystuje się środowisko Arduino IDE. Kluczowe jest poprawne ustawienie progów czułości za pomocą wbudowanych potencjometrów, aby uniknąć fałszywych alarmów wywołanych np. dymem kuchennym.
Telegram Controller Bot Full Tutorial: Add Reactions, URL Buttons & Comments (A to Z Guide)
Integracja z inteligentnym budynkiem
Systemy przeciwpożarowe stanowią integralną część automatyki budynkowej. W inteligentnych budynkach sensory dymu i temperatury współpracują z centralami zarządzającymi, które automatycznie wyzwalają procedury bezpieczeństwa: od włączenia syren, przez uruchomienie zraszaczy, aż po symulację obecności mieszkańców w celu ochrony mienia.
W profesjonalnych instalacjach, takich jak systemy oparte na centralach ACSP-402, wykorzystuje się topologie pętlowe, które gwarantują wysoką niezawodność i precyzyjną lokalizację źródła zagrożenia wewnątrz obiektu.
