Systemy Sygnalizacji Pożarowej Aritech

Wprowadzenie do Systemów Sygnalizacji Pożarowej

System sygnalizacji pożaru (SSP, SAP) to zbiór elementów tworzących instalację o określonej konfiguracji, której głównym zadaniem jest wykrywanie pożaru, inicjowanie alarmu oraz podejmowanie działań mających na celu zmniejszenie jego skutków. Może to obejmować automatyczne powiadomienie Państwowej Straży Pożarnej lub sterowanie innymi urządzeniami przeciwpożarowymi, takimi jak klapy oddymiające.

Obowiązkiem właścicieli obiektów, w szczególności budynków użyteczności publicznej, jest zabezpieczenie powierzchni przed pożarem. Dostępne na rynku zaawansowane systemy sygnalizacji pożaru, takie jak te oferowane przez Aritech, stanowią skuteczne narzędzie, które pozwala chronić mienie oraz zwiększa bezpieczeństwo pracowników i innych osób przebywających na terenie obiektu. Głównym zadaniem SSP jest zaalarmowanie właścicieli, zarządcy budynku lub straży pożarnej o bezpośrednim zagrożeniu wynikającym z zaprószenia ognia, umożliwiając szybką reakcję.

Dlaczego warto wybrać Aritech?

Aritech to wiodąca marka z ponad 40-letnim doświadczeniem, specjalizująca się w dostarczaniu innowacyjnych systemów zabezpieczeń. Firma oferuje zaawansowane technologie, które zapewniają niezawodną ochronę w obiektach komercyjnych na całym świecie. Produkty Aritech charakteryzują się innowacyjnością, niezawodnością i łatwością integracji, co pozwala na stworzenie spójnej infrastruktury bezpieczeństwa. Wysoka jakość urządzeń i zaawansowana technologia sprawiają, że Aritech jest idealnym wyborem dla firm poszukujących nowoczesnych i łatwych w obsłudze systemów zabezpieczeń pożarowych.

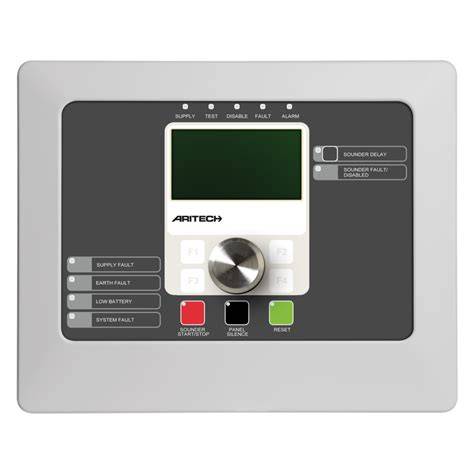

Centrale Sygnalizacji Pożarowej Aritech

Podstawowym elementem, a wręcz "mózgiem" każdego systemu sygnalizacji pożarowej, jest centrala. To urządzenie stale odbiera i analizuje informacje ze wszystkich urządzeń detekcyjnych. Na rynku dostępne są modele różniące się funkcjonalnością i możliwościami obsługi. Rozbudowane centrale są w stanie analizować sygnał pochodzący z tysięcy elementów, podczas gdy mniejsze obsługują kilkadziesiąt, co wystarcza dla niewielkich firm czy domów.

Centrala Aritech FP 604

Nowoczesna, mikroprocesorowa centrala pożarowa FP 604 spełnia wszystkie wymogi polskich i europejskich norm, w tym może pracować w trybie zgodnym z EN54 lub NEN 2535. Rozbudowane funkcje diagnostyczne i niezawodna konstrukcja gwarantują długotrwałą i bezawaryjną pracę całego systemu. Regularny przegląd systemu jest bardzo prosty i może być wykonywany przez jedną osobę dzięki wbudowanym funkcjom testowym. W przypadku pracy w wyjątkowo trudnych warunkach, centrala może być zaprogramowana tak, aby reagowała dopiero po drugim sygnale z czujki. Umożliwia rozszerzenie ilości linii z 4 do 6. Jest kompatybilna z osprzętem pracującym na napięcie 12 lub 24 V, a zasilanie systemu dokonuje instalator. Posiada atest C.N.B.O.P.

Systemy Aritech serii FP1200/2000

Sprzęt Aritech serii FP1200/2000 został skonstruowany zgodnie z przepisami zawartymi w Częściach 2 i 4 Normy Europejskiej EN54 oraz przetestowany pod względem spełnienia wymagań zawartych w Częściach 1-4 normy IEC801. Jest to jeden z najbardziej uniwersalnych i elastycznych systemów dostępnych na rynku.

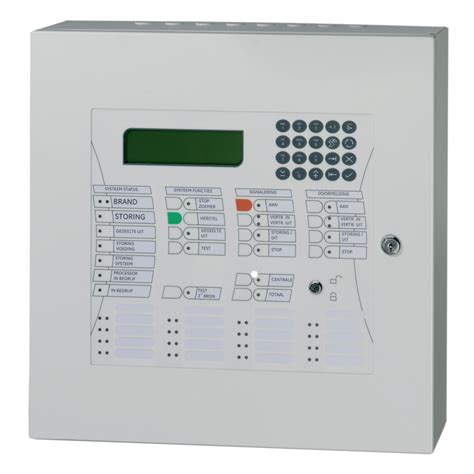

Centrala Aritech FP1216C i współpraca z serią 900

Centrala Aritech FP1216C to uniwersalna, adresowalna centrala sygnalizacji pożaru, wyposażona standardowo w 2 pętle z możliwością rozbudowy o kolejne dwie dodatkowe pętle. Centrala posiada podświetlany wyświetlacz LCD oraz wskaźniki diodowe LED, wskazujące stan stref z polami opisowymi. Oferuje funkcje ułatwiające konserwację, duże możliwości programowania wejść i wyjść, a co najważniejsze, umożliwia współpracę z urządzeniami Aritech serii 2000 oraz 900. Czujki podłączone do tej centrali, które osiągną poziom zabrudzenia, automatycznie zgłaszają ostrzeżenia konserwacyjne.

Centrala Aritech FP2864C-18

Centrala FP2864C-18 jest adresowalną centralą sygnalizacji pożaru (SSP, SAP), do której można podłączyć standardowo dwie pętle, z możliwością rozbudowy o 6 kolejnych. Posiada wyświetlacz LCD oraz wskaźniki diodowe, wskazujące stan stref wraz z polami opisowymi (alarm, uszkodzenie). Centrala wyposażona jest w kilka mechanizmów zabezpieczających przed fałszywymi alarmami, takich jak automatyczna kompensacja zanieczyszczenia, tryb dwukrotnego wystąpienia zdarzenia w zadanym czasie oraz tryby koincydencji.

Kluczowe Elementy Systemów Aritech

Na poprawne funkcjonowanie systemu sygnalizacji pożaru ma wpływ wiele czynników, w tym wybór i dopasowanie jego modułów do potrzeb użytkownika oraz rzetelne wykonanie instalacji. Poniżej przedstawiamy kluczowe elementy, które mogą współpracować z centralami Aritech.

Czujki Pożarowe

Detektory przeciwpożarowe, czyli czujki, są jednymi z najważniejszych elementów SSP. Należy wybierać czujki wysokiej jakości, aby uniknąć fałszywych alarmów. Przy doborze czujek należy wziąć pod uwagę m.in.: materiały magazynowane w danej strefie i ich zachowanie przy spalaniu, wysokość pomieszczeń, wpływ wentylacji i ogrzewania, warunki środowiskowe wewnątrz nadzorowanych pomieszczeń, a także możliwości wystąpienia alarmów fałszywych.

• Czujki punktowe dymu: Ich promień dozorowania wynosi 6,2 m, co oznacza, że odległość między czujkami może wynosić do 8,8 m. Przestrzeń dozorowania takiej czujki to 60-80 m² (maksymalnie 176 m²). Wysokość instalowania punktowej czujki dymu to zazwyczaj 12 m (maksymalnie 16 m).
• Czujki punktowe ciepła: Charakteryzują się promieniem dozorowania 4,5 m, co pozwala na odległość między czujkami do 6,4 m. Przestrzeń dozorowania to 30-40 m² (maksymalnie 78 m²). Wysokość instalowania dla czujki zakwalifikowanej do klasy A1 to 7,5 m, natomiast dla klas A2 i B - 6 m.
• Liniowe czujki dymu: Mają promień dozorowania równy 6,2 m, a odległość między czujkami wynosi 2-13 m. Wysokość instalowania to 25 m, a przestrzeń dozorowania może wynosić do 1240 m².
• Czujki zasysające: Ich promień dozorowania wynosi 6,2 m, a wysokość instalowania to 12 m (maksymalnie 45 m). Czujki zasysające analizują skład powietrza w pomieszczeniu za pomocą systemu rurek z otworami i dzięki wysokiej czułości wykrywają pożar w bardzo krótkim czasie.
• Liniowe czujki ciepła: Charakteryzują się wysokością instalowania na poziomie 9 m dla klasy A1 i 7,5 m dla klas A2 i B.
• Czujki multisensorowe: Łączą w sobie wiele sensorów, analizując informacje za pomocą różnych algorytmów, co zwiększa pewność zabezpieczenia. Warto wybierać te z detektorem tlenku węgla.
• Czujki płomienia: Wykrywają jedynie płomień, stosowane rzadziej.
• Czujki temperatury: Stosowane w sytuacjach wymagających szybkiego wykrycia nagłej zmiany temperatury, odporne na parę wodną, pył, kurz i dym.

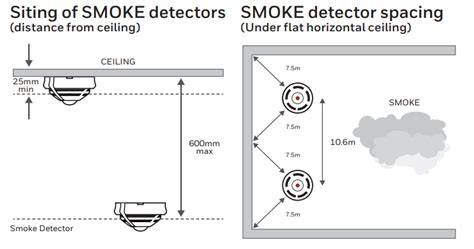

Czujki ppoż powinny być instalowane co najmniej 25 mm (i maksymalnie 600 mm) poniżej sufitu oraz w zakresie 10% górnej wysokości pomieszczenia, natomiast czujki ciepła nie więcej niż 150 mm od sufitu. Czujki, które mają dawać alarm w koincydencji, powinny być zainstalowane w tym samym pomieszczeniu. Każda czujka powinna mieć odstęp minimum 0,5 m od elementów pomieszczenia (np. regałów) oraz minimum 0,5 m od ściany. Jeśli podciąg lub belka przekracza 10% wysokości pomieszczenia, należy traktować to jako osobne pomieszczenie.

Ręczne Ostrzegacze Pożarowe (ROP)

Ręczne ostrzegacze pożarowe (ROP) to niewielkie skrzynki, zazwyczaj w kolorze czerwonym, umożliwiające natychmiastowe włączenie alarmu dźwiękowego. Umieszcza się je na wysokości 120-160 cm, przy każdym wejściu, zwłaszcza przy drogach ewakuacyjnych i klatkach schodowych (na każdym poziomie). Odległość z każdego miejsca do ROP nie powinna być większa niż 30 metrów. ROP-y muszą znajdować się blisko centrali, gaśnic i hydrantów.

Sygnalizatory Akustyczne

Projektując SSP, należy uwzględnić sygnalizatory akustyczne, które umieszcza się na wysokości 2,3 m. Wymagany poziom natężenia dźwięku wynosi co najmniej 65 dB lub przekracza o 10 dB szumy otoczenia trwające dłużej niż 30 sekund (w zależności od tego, która wartość jest większa). W przypadku budynku, gdzie sygnalizator ma obudzić osoby śpiące, minimalna wartość natężenia dźwięku wynosi 75 dB. Natężenie dźwięku w żadnym miejscu nie powinno przekraczać 118 dB.

Moduły Monitorujące i Sterujące

To niewielkie, lecz bardzo ważne komponenty systemów sygnalizacji pożarów. Odpowiadają za sterowanie i monitorowanie wszystkich urządzeń peryferyjnych oraz za integrację urządzeń i systemów w danym budynku. Centrala sygnalizacji pożaru poprzez moduły sterujące i nadzorujące współpracuje z innymi urządzeniami przeciwpożarowymi i użytkowymi, realizując scenariusz pożarowy (np. sterowanie klapami oddymiającymi czy EKS-ami blokującymi windy w czasie alarmu pożarowego).

Projektowanie i Instalacja Systemów Aritech

Aby skutecznie ochronić obiekt przed niebezpieczeństwem pożarów, konieczne jest prawidłowe zaprojektowanie oraz rozmieszczenie poszczególnych elementów systemu sygnalizacji pożaru. Projekt techniczny najlepiej uzgodnić z odpowiednim rzeczoznawcą lub przedstawicielem straży pożarnej.

Wymagania techniczne i prawne

Należy kierować się Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. 109/2010 poz. 719), a także polską normą PKN-CEN TS 54-14.

Instalowanie systemów sygnalizacji pożaru jest obowiązkowe w wielu typach obiektów, takich jak:

• kina i teatry;
• stacje metra;
• obiekty noclegowe z liczbą ponad 50 miejsc;
• jednokondygnacyjne obiekty handlowe o powierzchni większej niż 5000 m²;
• wielokondygnacyjne obiekty handlowe o powierzchni większej niż 2500 m²;
• szpitale i sanatoria;
• hale sportowe i widowiskowe;
• muzea, zabytki oraz archiwa;
• garaże podziemne o powierzchni powyżej 1500 m².

Zasilanie systemu

Centralę SSP należy zasilić z wydzielonego obwodu elektrycznego, sprzed przeciwpożarowego wyłącznika prądu. Centrala powinna być wyposażona w zasilanie rezerwowe (odpowiednie baterie akumulatory), które powinno umożliwić pracę centrali przez 72 godziny oraz być odpowiednie do alarmowania przez co najmniej 30 minut.

W ramach projektu powinny znaleźć się obliczenia sprawdzające parametry elektryczne, takie jak rezystancja przewodów najdłuższej linii dozorowej, prąd pobierany przez najbardziej obciążoną linię dozorową oraz pojemność elektryczna przewodów najdłuższej linii dozorowej.

Wskazówki montażowe dla instalatora

Montaż instalacji systemu sygnalizacji pożarowej należy wykonać zgodnie z projektem wykonawczym, obowiązującymi przepisami, dokumentacją techniczno-rozruchową producenta (w tym Aritech) i zasadami wiedzy technicznej. Elementy liniowe należy zainstalować w miejscach zgodnych z ich rozmieszczeniem naniesionym na rysunkach. Minimalna odległość od otworów nawiewnych/wywiewnych to 1,5 m.

Konserwacja i Serwis Systemów Aritech

Prawidłowe funkcjonowanie systemu sygnalizacji pożarowej wymaga regularnych przeglądów technicznych i czynności konserwacyjnych. Przeglądy te powinny być przeprowadzane w okresach ustalonych przez producenta, nie rzadziej jednak niż raz w roku, zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. oraz normą PKN-CEN/TS 54-14:2020-09. Aby zapobiec fałszywym alarmom, należy w prawidłowy sposób oraz w prawidłowych odstępach czasowych wykonywać przeglądy systemów sygnalizacji pożarowej.

Rodzaje obsługi

• Obsługa codzienna (użytkownik/właściciel): Sprawdzenie stanu dozorowania centrali i paneli, odnotowanie odchyleń w książce pracy, weryfikacja podjętych działań przy alarmach oraz przywrócenie instalacji do stanu dozorowania po wyłączeniu/sprawdzeniu/wyciszeniu.
• Obsługa miesięczna (użytkownik/właściciel): Próbny rozruch każdego awaryjnego zespołu prądotwórczego, sprawdzenie zapasu papieru w drukarce SSP (jeśli jest) oraz przeprowadzenie testu wskaźników.
• Obsługa kwartalna (specjalista): Sprawdzenie zapisów w książce pracy, spowodowanie zadziałania co najmniej jednej czujki lub ręcznego ostrzegacza pożarowego w każdej strefie, sprawdzenie monitoringu uszkodzeń centrali, sprawdzenie zdolności centrali do uaktywnienia trzymaków i zwalniaków drzwi. W miarę możliwości, spowodowanie zadziałania każdego łącza do straży pożarnej lub zdalnego centrum obserwacji. Specjalista dokonuje również rozpoznania zmian budowlanych lub w przeznaczeniu budynku. Dopuszcza się sprawdzanie kolejnych 25% czujek.
• Obsługa roczna (specjalista): Obejmuje próbę zalecaną dla obsługi codziennej, miesięcznej i kwartalnej, sprawdzenie każdej czujki na poprawność działania, sprawdzenie zdolności centrali do uaktywniania wszystkich funkcji pomocniczych. Oględziny połączeń kablowych i sprzętu pod kątem uszkodzeń, a także sprawdzenie i przeprowadzenie prób wszystkich baterii akumulatorów.

Każda zauważona nieprawidłowość powinna być odnotowana w książce pracy i możliwie szybko usunięta. Po zakończeniu przeglądu kwartalnego i rocznego, jednostka odpowiedzialna za przeprowadzenie próby powinna dostarczyć osobie odpowiedzialnej protokół, potwierdzający wykonanie prób i powiadomienie o wykrytych wadach.

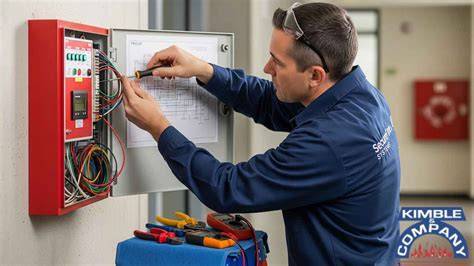

Nasi serwisanci posiadają odpowiednie certyfikaty producenta Aritech, dzięki czemu użytkownik nie straci gwarancji producenta. Firma AlfaFire wykonuje od lat przeglądy systemów sygnalizacji pożarowej, współpracując z producentami central takimi jak Aritech.
