System Sygnalizacji Pożarowej (SSP) to zbiór kompatybilnych elementów, które tworząc wspólnie instalację o określonej konfiguracji, są w stanie wykrywać pożar, inicjować alarm, automatycznie powiadamiać jednostkę straży pożarnej oraz wykonywać inne działania zmierzające do zmniejszenia skutków pożaru. Podstawowym zadaniem SSP jest szybkie i bezbłędne wykrycie powstającego pożaru, zanim się on rozwinie i osiągnie rozmiary trudne do opanowania. System SSP jest jednym z podstawowych systemów bezpieczeństwa w obiektach, którego celem jest ochrona życia i zdrowia ludzi, a także zgromadzonych dóbr. Z tego powodu, system ten nie może być integrowany ani na płaszczyźnie sprzętowej, ani na płaszczyźnie mediów komunikacyjnych z innymi systemami w sposób, który mógłby zagrozić jego integralności i niezawodności.
UTC Fire & Security: Lider w Ochronie Przeciwpożarowej
UTC Fire & Security to światowy lider w branży systemów sygnalizacji pożarowej, oferujący pełne spektrum urządzeń i rozwiązań umożliwiających zabezpieczenie niemal każdego obiektu. Systemy sygnalizacji pożaru, dostarczane przez UTC, służą do wykrywania zagrożenia pożarowego, sygnalizowania i powiadamiania o nim, a także do wykonywania funkcji sterujących. Sterowania te zapewniają sprawną ewakuację i zapobiegają rozprzestrzenianiu się ognia. System sygnalizacji wykonuje również funkcje informacyjne i monitorujące.
System EST-3 Edwards: Zaawansowana Integracja i Skalowalność
Firma UTC Fire Security Polska (GE SECURITY) wprowadziła na polski rynek bardzo zaawansowany, zintegrowany system wykrywania i rozgłaszania alarmu pożarowego EST-3 Edwards. Jest to mikroprocesorowy system sygnalizacji pożarowej, współpracujący z inteligentnymi czujkami, posiadający bardzo szerokie możliwości pracy w sieci z niezawodną komunikacją w standardzie „peer to peer”. System EST-3 może być rozbudowany do 320 000 punktów.
System EST-3 obejmuje także nagłośnienie alarmowe (ewakuacyjne) i system telefonów pożarowych. Dzięki temu, cały system spełnia specjalne wymagania bezpieczeństwa dla dużych szpitali, hoteli, biurowców oraz kompleksów wieloobiektowych, takich jak uczelnie, uniwersytety, bazy wojskowe czy zakłady przemysłowe. Modułowa, elastyczna konstrukcja systemu pozwala na łatwą rozbudowę od pojedynczej centrali obsługującej do 2500 urządzeń sygnalizacji pożaru, aż po sieć złożoną z 64 central (węzłów), w której wykorzystany jest wielopriorytetowy protokół transmisji. Dzięki najnowszym rozwiązaniom technicznym uzyskano krótki czas reakcji systemu na wykryte alarmy.
Aritech: Innowacyjne Rozwiązania Bezpieczeństwa
Firma Aritech, będąca częścią UTC Fire & Security, oferuje produkty z zakresu wykrywania włamań, kontroli dostępu, monitoringu wideo i systemów przeciwpożarowych. Produkty te sprawiają, że systemy są bardziej wydajne, łatwiejsze w obsłudze i znacznie poprawiają komfort oraz bezpieczeństwo ludzi, budynków i innych zasobów. Wraz z rozwojem systemów i ich coraz większą integracją ze światem cyfrowym przez połączenia szerokopasmowe (IP) i komórkowe (GSM), wzrasta zapotrzebowanie na zabezpieczanie ich przed atakami cybernetycznymi.
Aritech jest renomowanym dostawcą wysokiej jakości systemów bezpieczeństwa, oferującym szeroki zakres produktów dedykowanych do zabezpieczenia różnego rodzaju obiektów, w tym domów, firm i instytucji. Aritech specjalizuje się w systemach alarmowych, kontroli dostępu oraz systemach monitorowania wideo. Ich oferta obejmuje zaawansowane centrale alarmowe, panele sterujące, czujniki ruchu, czujniki dymu, kamery IP oraz czytniki kart dostępu.
Produkty Aritech cechuje nie tylko wysoka niezawodność, ale także innowacyjne funkcje, takie jak zdalne sterowanie i monitorowanie, integracja z systemami automatyki budynkowej oraz systemami zarządzania budynkami. Firma zapewnia wsparcie techniczne oraz indywidualne doradztwo w doborze optymalnych rozwiązań zgodnie z potrzebami klienta. Aritech stawia również na łatwą instalację i konserwację swoich produktów, co sprawia, że są one popularne zarówno wśród użytkowników domowych, jak i w sektorze komercyjnym.
Linie Produktów Aritech
- Aditech Advanced: To zaawansowany system detekcji, który wykorzystuje nowoczesne technologie do wykrywania niepożądanych zdarzeń, w tym ruchu, dymu, temperatury, wibracji i innych czynników wskazujących na potencjalne zagrożenie.
- Aritech Detekcja: Szeroki zakres produktów służących do wykrywania różnych zagrożeń, w tym czujników ruchu, dymu, temperatury i zalania.
- Aritech FLWX Zone: System podziału strefowego, który umożliwia precyzyjne monitorowanie i kontrolę różnych obszarów. Ułatwia to podział dużych pomieszczeń na mniejsze strefy, co usprawnia identyfikację i reakcję na ewentualne zagrożenia.
- Aritech Sygnalizatory: Urządzenia służące do generowania alarmów i ostrzeżeń, obejmujące sygnalizatory dźwiękowe, świetlne lub ich kombinacje.
Wszystkie te produkty Aritech mają na celu zapewnienie kompleksowego i skutecznego systemu ochrony i bezpieczeństwa, słynąc z wysokiej jakości wykonania i niezawodności.
Wybrane Moduły i Centrale Aritech/UTC
Sprzęt serii FP1200/2000 został skonstruowany zgodnie z przepisami zawartymi w Częściach 2 i 4 Normy Europejskiej EN54, przetestowany pod względem spełnienia wymagań zawartych w Częściach 1-4 normy IEC801, i jest jednym z najbardziej uniwersalnych i elastycznych systemów dostępnych na rynku. Systemy ochrony pożarowej serii 2X oferują aplikacjom adresowalnym o małej i średniej wielkości funkcjonalność inteligentnego systemu o dużych możliwościach przetwarzania danych z najwyższej półki. Certyfikowani serwisanci zapewniają utrzymanie gwarancji producenta.
- Karta sieciowa NC2011: Umożliwia instalację wewnątrz centrali oraz pozwala na utworzenie sieci Arcnet, składającej się z central i/lub repetytorów.
- ZE2016 karta diod LED: Wskazuje kolejne 16 stref, przeznaczona wyłącznie dla central serii FP2000.
- LC1502: Moduł umożliwiający rozbudowę central sygnalizacji pożaru serii 1200/2000 o dodatkowe 2 pętle klasy A lub 4 klasy B.
- FP2864C-18: Centrala z 2 pętlami (maksymalnie 8), wskazaniami LED 16 stref (maksymalnie 64), opcjonalnie z drukarką wewnętrzną. Posiada podświetlany wyświetlacz LCD oraz wskaźniki diodowe LED wskazujące stan 16 stref wraz z polami opisowymi. Centrala może zostać rozbudowana o 6 dodatkowych pętli klasy "A" oraz o dodatkowe moduły wskazujące stan stref.
- Moduł 2010-2-PIB-8I: Instalowany bezpośrednio na płycie głównej central w wersji v3.xx (tylko w wersjach z dużą obudową). Nie wymaga dodatkowego okablowania i może być zasilany z zewnętrznego źródła zasilania w celu ograniczenia poboru prądu z centrali.
- 2010-2-PIB-8I8O: Karta wewnętrznego rozszerzenia centrali 2X, zapewniająca 8 dodatkowych wejść i 8 wyjść monitorowanych. Moduł ten instalowany jest bezpośrednio na płycie głównej central w wersji v3.xx (tylko w wersjach z dużą obudową), nie wymaga dodatkowego okablowania i może być zasilany z zewnętrznego źródła.
- Adresowalna centrala sygnalizacji pożarowej 2X-A: Centrala 1-pętlowa ze sterowaniami straży pożarnej, oparta na doświadczeniach z serii 2X. Charakteryzuje się atrakcyjnym, współczesnym wzornictwem, zwiększoną wytrzymałością (metal i specjalne tworzywa sztuczne) oraz łatwym demontażem elektroniki, co umożliwia malowanie obudowy na dowolny kolor.
Rodzaje Systemów Sygnalizacji Pożaru
Wśród wielu różnych rodzajów systemów sygnalizacji pożaru najczęściej możemy spotkać:
Konwencjonalny System Sygnalizacji Pożaru
System konwencjonalny składa się z grup urządzeń detekcyjnych, połączonych w pojedyncze strefy, zainstalowane na jednej linii i podłączone do centrali ppoż. Mimo że koszty początkowe instalacji systemu konwencjonalnego są niższe, oferują one zdecydowanie mniej informacji o aktywowanych urządzeniach i nie są w stanie szczegółowo wskazać poszczególnych miejsc, gdzie występuje alarm pożarowy. Obsługa obiektu musi zlokalizować dokładne miejsce zdarzenia samodzielnie.
Adresowalny System Sygnalizacji Pożaru
Adresowalny system sygnalizacji pożaru zbudowany jest z wielu urządzeń, przeznaczonych do wykrywania i sygnalizowania pożaru, powiadamiania właściwych służb, a także do sterowania urządzeniami automatyki pożarowej. System adresowalny umożliwia ochronę praktycznie wszystkich rodzajów obiektów, takich jak hale magazynowe, zakłady produkcyjne, biurowce, szpitale, teatry, galerie handlowe.
Adresowalny system sygnalizacji pożaru doskonale sprawdza się w instalacjach bezpieczeństwa inteligentnych budynków ze względu na zdolność do przekazywania bardzo dużej ilości informacji do systemów BMS, a także do systemów monitoringu pożarowego. Taki system sygnalizacji i wykrywania pożaru daje praktycznie nieograniczone możliwości precyzyjnej i automatycznej analizy zjawisk zachodzących w chronionym obiekcie. Wzajemna wymiana informacji pomiędzy czujkami pożarowymi dostarcza systemowi niezbędnych danych już na bardzo wczesnym etapie rozwoju pożaru, w fazie, w której dotychczas stosowane klasycznie działające systemy sygnalizacji pożarowej jeszcze nie reagują. Tak wczesne pozyskanie informacji zapewnia dokładną analizę obserwowanego zdarzenia. Pozwala na odróżnienie stanu zagrożenia pożarowego od krótkotrwałego zjawiska zakłócającego i sprawia, że system właściwie ocenia zdarzenia, przyczyniając się do zredukowania liczby fałszywych alarmów.
Bezprzewodowy System Sygnalizacji Pożaru
Bezprzewodowy system sygnalizacji pożaru do komunikacji między urządzeniami wykorzystuje dwukierunkową łączność radiową. Nie wymaga okablowania, dzięki czemu idealnie sprawdza się w obiektach, gdzie nienaruszalność wnętrz, wysoka estetyka oraz łatwość montażu bez przewodów są kluczowe. Obiektami, gdzie w szczególności sprawdzi się bezprzewodowy system ppoż, są między innymi: obiekty historyczne, sakralne oraz podlegające pod konserwatora zabytków (kościoły, pałace, muzea, katedry). Bezprzewodowy system detekcji i sygnalizacji pożaru może również zostać łatwo zintegrowany z tradycyjnymi systemami innych producentów. Ponadto, urządzenia wchodzące w skład systemu zasilane są powszechnie dostępnymi bateriami, które zapewniają wiele lat pracy.
Najważniejsze Elementy Systemu Sygnalizacji Pożaru
Centrala Pożarowa
Centrala pożarowa jest sercem systemu sygnalizacji pożaru, do którego podłączone są rozmaite urządzenia detekcyjne, takie jak czujki pożarowe, sygnalizatory, przyciski ROP i moduły kontrolno-sterujące. Centrala przeciwpożarowa jest jednym z najważniejszych elementów w całym systemie przeciwpożarowym. Przy jej doborze ważne jest, aby sprawdzić ilość elementów i/lub ilość pętli, które potrzebne są na danym obiekcie oraz ustalić, do ilu elementów można rozbudować daną centralę ppoż, jeśli w przyszłości planujemy rozbudowę systemu sygnalizacji pożaru. Centrale przeciwpożarowe różnych producentów nie są ze sobą kompatybilne, co należy wziąć pod uwagę w przypadku rozbudowy istniejących instalacji. Centrale przeciwpożarowe to urządzenia, które podlegają restrykcyjnym przepisom i badaniom pożarowym, dlatego muszą zostać w pełni przebadane i certyfikowane przez CNBOP. Instalacja oraz programowanie central ppoż powinno zostać przeprowadzone przez przeszkolone osoby zajmujące się montażem systemów przeciwpożarowych.
Panel Wyniesiony
Panel wyniesiony to urządzenie umożliwiające obsługę systemu sygnalizacji pożaru z miejsca oddalonego od fizycznej lokalizacji centrali. Powiela on informacje wyświetlane na centrali pożarowej, co pozwala na jej instalację w miejscu najbardziej dogodnym z punktu widzenia topologii systemu, podczas gdy panel wyniesiony może zostać umieszczony w pobliżu personelu obsługowego. Dzięki identycznemu z centralą interfejsowi użytkownika, obsługa systemu przeciwpożarowego za pomocą panelu wyniesionego jest taka sama jak w przypadku obsługi lokalnej przy pomocy centrali ppoż.
Urządzenie do Transmisji Alarmów (UTA)
UTA to urządzenie służące do transmisji alarmów pożarowych i sygnałów uszkodzeniowych. Montowane i serwisowane jest zazwyczaj przez wykwalifikowanych instalatorów systemów sygnalizacji pożaru. UTA, tak samo jak centrale pożarowe, powinny posiadać aktualne certyfikaty i świadectwa dopuszczenia wydane przez Centrum Naukowo Badawcze Ochrony Przeciwpożarowej im. Józefa Tuliszkowskiego Państwowy Instytut Badawczy w Józefowie. Za pośrednictwem UTA sygnał o alarmie lub uszkodzeniu wygenerowany z systemu ppoż przekazywany jest do 24-godzinnych centrów monitorowania alarmów pożarowych. Następnie operator systemu, po analizie, podejmuje decyzję o poinformowaniu i wysłaniu jednostek straży pożarnej do miejsca, z którego otrzymał sygnał alarmowy.

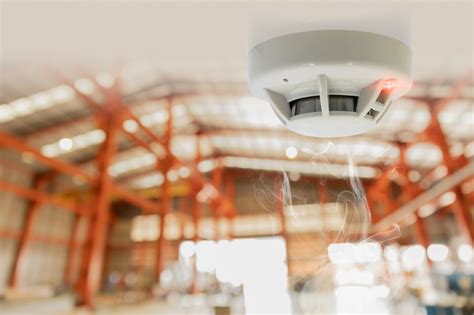

Czujniki Dymu
- Optyczne Czujniki Dymu: Nazywane również czujnikami punktowymi, wyposażone są w komorę pomiarową, w której znajduje się nadajnik w postaci diody IR oraz odbiornik. Czujnik optyczny dymu uruchamia alarm pożarowy w momencie, gdy dostanie się do niego dym, co powoduje rozproszenie wiązki promieniowania podczerwonego. Są to najpopularniejsze urządzenia ze względu na skuteczność działania i zdolność do zabezpieczania dużego obszaru oraz reagowania na praktycznie wszystkie zagrożenia pożarowe.
- Czujnik Dymu Multisensorowy: To optyczny czujnik dymu wyposażony w drugi optyczny detektor rozproszonego światła oraz dodatkowy czujnik ciepła. Przeznaczony jest do wykrywania pożaru od tlącego się po otwarty o jednolitej charakterystyce reakcji.
- Czujki Ciepła: Generują alarm w momencie wykrycia zmiany temperatury w nadzorowanym pomieszczeniu. Zazwyczaj uważa się, że czujki ciepła mają najwolniejszą reakcję na pożar, ale w pożarach emitujących ciepło z małą ilością dymu mogą zadziałać przed czujnikami dymu.
- Liniowa Czujka Dymu: Działa na zasadzie analizy przezroczystości optycznej powietrza w przestrzeni pomiędzy czujką a jej odbiornikiem. Jeżeli w powietrzu pojawi się określona zawartość dymu, zmniejszająca przezroczystość, czujka wygeneruje stan alarmowy. W przypadku całkowitego przerwania strumienia promieniowania czujnik wskaże stan uszkodzenia. Wszystkie czujniki liniowe dostępne na rynku posiadają wbudowane układy automatycznej kompensacji zabrudzenia układu optycznego i wpływu warunków otoczenia, co zapewnia stałą czułość i zdolność do wykrywania zagrożenia pożarowego przez długi czas.
- Czujki Zasysające: Przeznaczone do stosowania w trudnych warunkach środowiskowych, zapewniają aktywną ochronę. Czujka cały czas pobiera powietrze z nadzorowanego obszaru w celu wykrycia cząstek dymu, które są transportowane do detektora za pomocą zintegrowanego aspiratora. Są odporne na zjawiska zwodnicze (pył, kurz, opary technologiczne) i doskonale sprawdzają się w wymagających obiektach, takich jak zakłady przemysłu ciężkiego, serwerownie, magazyny wysokiego składowania czy obiekty historyczne.
Ręczny Ostrzegacz Pożarowy (ROP)
Ręczny ostrzegacz pożarowy (ROP) to urządzenie przeznaczone do ręcznego uruchomienia systemu sygnalizacji pożaru przez osobę, która zauważyła pożar. Uruchomienie ROPa polega na uderzeniu i zbiciu szybki zabezpieczającej lub w niektórych urządzeniach dodatkowo wciśnięciu przycisku. Ręczne ostrzegacze pożarowe produkowane są w wersji przeznaczonej do montażu wewnątrz i na zewnątrz obiektów.
Sygnalizator Pożarowy
Sygnalizator pożarowy akustyczny lub optyczno-akustyczny służy do informowania osób przebywających w obiekcie o wykryciu zagrożenia przez system sygnalizacji pożaru. Rozróżniamy sygnalizatory adresowalne, które mogą być umieszczone zarówno na liniach, jak i pętlach centrali ppoż, oraz sygnalizatory konwencjonalne. Zasilane są najczęściej napięciem 24V i mogą być zasilane bezpośrednio z dedykowanej w centrali pożarowej linii sygnalizacyjnej lub z zasilacza pożarowego. Głównym parametrem przy wyborze sygnalizatora jest jego maksymalny poziom głośności (w dB). W ofercie wielu producentów dostępne są również sygnalizatory głosowe, które potrafią informować ludzi o zagrożeniu przez emitowanie komunikatów głosowych.
Moduły Kontrolno/Sterujące - Moduły Wejść/Wyjść
Moduły wejść - wyjść to urządzenia sterujące przeznaczone do uruchamiania i sterowania stykami przekaźników, urządzeń alarmowych i przeciwpożarowych, takich jak sygnalizatory, klapy dymowe, drzwi przeciwpożarowe, klapy odcinające itp. Umożliwiają również kontrolowanie sprawności sterowanego urządzenia i weryfikują poprawność jego zadziałania, a także nadzorują niezwiązane ze sterowaniem urządzenia lub instalacje zewnętrzne.
Zasilacze Pożarowe
Zasilacze pożarowe stanowią ważny element systemu sygnalizacji pożaru i pełnią niezwykle istotną rolę, ponieważ odpowiadają za zapewnienie ciągłości zasilania podłączonych do niego odbiorników, bez względu na napięcie w sieci energetycznej. Zasilacze pożarowe umożliwiają pracę systemu sygnalizacji pożaru w przypadku zaniku zasilania sieciowego. Zasilanie rezerwowe w SSP powinno być zdolne do utrzymania całej instalacji w stanie pracy w ciągu co najmniej 72 godzin oraz do zapewnienia możliwości alarmowania przez minimum 30 minut.
