Projektowanie systemów przeciwpożarowych to złożone zadanie, wymagające precyzji i znajomości obowiązujących przepisów. Współczesne technologie oferują narzędzia, które znacząco ułatwiają ten proces, zapewniając nie tylko zgodność z normami, ale także optymalizację kosztów i efektywność realizacji inwestycji. Wśród nich wyróżniają się dedykowane programy CAD, platformy do zarządzania bezpieczeństwem oraz narzędzia do modelowania BIM.

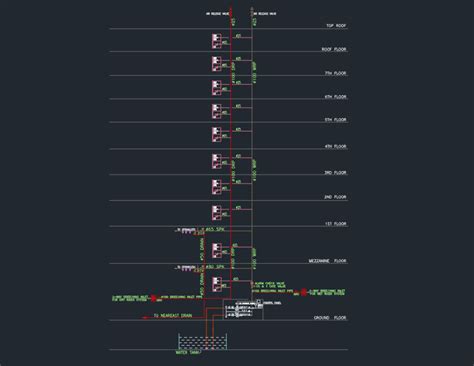

Biblioteka FPM+ AutoCAD Tools - wsparcie dla projektantów
Biblioteka FPM+ AutoCAD Tools to zbiór schematów urządzeń przeciwpożarowych w postaci plików gotowych do pobrania i wdrożenia w programie AutoCAD. Narzędzie to powstało z myślą o wsparciu projektantów w procesie projektowania systemów sterowania i monitorowania urządzeń na bazie centrali sterującej urządzeniami przeciwpożarowymi FPM+. Umożliwia ono naukę implementacji schematów do projektów na przykładzie praktycznych zastosowań, takich jak projektowanie instalacji przeciwpożarowej w siedmiopiętrowym biurowcu, z wykorzystaniem najnowszych technologii.
Każda lekcja kursu obejmującego tę bibliotekę to osobny film wideo z instruktażem krok po kroku w programie AutoCAD. Wszystkie pliki wygenerowane w przykładach są dostępne do pobrania.
CADprofi Architectural - kompleksowe narzędzie do projektowania budowlanego
CADprofi Architectural to program wspomagający tworzenie rysunków budowlanych, rzutów oraz elewacji. Umożliwia on rysowanie ścian, wstawianie okien i drzwi, wymiarowanie architektoniczne, tworzenie opisów oraz wykorzystywanie obiektów z wyposażenia wnętrz. Program posiada szereg kluczowych funkcji, w tym:
- Projektowanie schodów: Z możliwością określenia wymiarów i liczby stopni. Dostępne są różne typy schodów, w tym proste, spiralne, zabiegowe (L, U), dwubiegowe ze spocznikiem, ze schowkiem, betonowe, policzkowe, półkowe, dywanowe, a także elementy pozwalające na budowanie schodów o dowolnej liczbie biegów.
- Projektowanie dachów: Wstawianie dachów z możliwością obliczania powierzchni połaci, nachylenia dachu i jego wysokości.
- Biblioteka mebli: Obszerna biblioteka wyposażenia wnętrz i architektury krajobrazu, zawierająca meble, przybory sanitarne, urządzenia RTV i AGD, rośliny, pojazdy, baseny, jacuzzi, sauny i inne.
- Stolarka: Parametryczna stolarka budowlana (drzwi, okna, otwory, bramy garażowe) z automatycznym wykrywaniem grubości ścian. Dostępne są widoki dla rzutów, przekrojów i elewacji, a użytkownik może określać dowolne wymiary i właściwości obiektów parametrycznych.
- Rysowanie ścian: Rysowanie ścian jedno- i wielowarstwowych z możliwością definiowania materiałów i grubości poszczególnych warstw, a także funkcja rysowania ścian z wypełnioną izolacją.
- Systemy rynnowe: Bogata biblioteka systemów rynien stalowych, PVC i prostokątnych oraz rur spustowych wraz z elementami wyposażenia i akcesoriami montażowymi.
- Wymiarowanie: Wymiarowanie architektoniczne dostosowane do projektów budowlanych, z możliwością zmiany stylów i jednostek wymiarów niezależnie od jednostki rysunku. Unikalną cechą jest możliwość zamiany zwykłego wymiarowania CAD na wymiarowanie architektoniczne.
- Metki pomieszczeń: Automatyczne definiowanie i oznaczanie pomieszczeń z obliczaniem ich powierzchni.
- Drogi ewakuacyjne: Rysowanie i edycja dróg ewakuacyjnych, z biblioteką symboli i oznaczeń z zakresu bezpieczeństwa, higieny pracy, przeciwpożarowych oraz informacji przestrzennej.
Oprogramowanie CADprofi jest kompleksową aplikacją wspomagającą projektowanie w budownictwie i przemyśle, ze szczególnym uwzględnieniem planów i systemów zapewniających bezpieczeństwo osób przebywających w budynkach. Aplikacja jest dostępna w 35 wersjach językowych, a wsparcie techniczne udzielane jest w języku polskim. Program umożliwia tworzenie danych w technologii BIM (Building Information Modeling), wykorzystując klasyfikacje obiektów i zarządzanie warstwami w oparciu o Open BIM (klasyfikacja IFC). Modele 3D zawarte w oprogramowaniu mogą być wykorzystywane w programach CAD pozwalających na import i eksport plików w standardzie IFC. Aplikacja jest w pełni kompatybilna z większością bazowych programów CAD, a rysunki tworzone w programie są zgodne z formatami DWG i DXF.
Każda nowo zakupiona licencja CADprofi objęta jest bezpłatnym, rocznym Pakietem Premium, który można odpłatnie przedłużyć.
Technologia BIM w projektowaniu systemów przeciwpożarowych
Technologia BIM (Building Information Modeling), czyli „modelowanie informacji o budynku”, to proces przepływu informacji o projektowanym obiekcie, obejmujący koszty budowy i utrzymania. Koncepcja ta dotyczy nie tylko etapu projektowania, ale również realizacji inwestycji i zarządzania obiektem w przyszłości. Informacje zawarte w modelu BIM pozwalają na analizę efektywności i ergonomii rozwiązań, a także oszacowanie kosztów realizacji inwestycji i późniejszego użytkowania wdrożonych systemów.
Wykorzystanie modelowania BIM w projektowaniu systemów przeciwpożarowych pozwala na tworzenie projektów instalacji przeciwpożarowych, w tym stałych urządzeń gaśniczych czy systemów automatyki pożarowej, optymalnie dopasowanych do warunków panujących w miejscu docelowym. Każdy obiekt stworzony w technologii BIM posiada wszystkie parametry rzeczywistego budynku, a wszelkie zmiany wprowadzane do projektu przez architektów lub projektantów różnych branż są od razu widoczne w modelu 3D. Umożliwia to projektantom uwzględnienie wszystkich elementów spoza ich zakresu, świadomym wpływu ich pracy na pozostałych uczestników procesu.

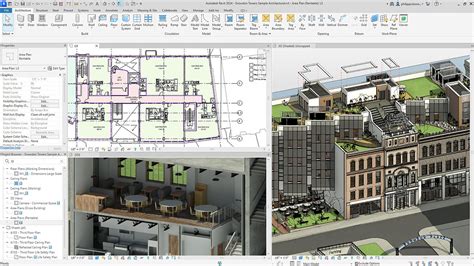

Dla potrzeb realizacji technologii BIM i projektowania 3D powstały programy wspomagające projektowanie, takie jak Autodesk Revit. Program ten wykorzystuje projektowanie parametryczne w technologii BIM, pozwalając na automatyczne śledzenie zmian wprowadzanych do projektu i dokumentacji przez wszystkie strony zaangażowane w proces projektowania. Pozwala to na uniknięcie kolizji i błędów w projekcie, a także umożliwia wizualizację proponowanych rozwiązań w trójwymiarowej przestrzeni.
PlanRadar - cyfrowa platforma do zarządzania bezpieczeństwem pożarowym
PlanRadar to platforma umożliwiająca cyfryzację inspekcji przeciwpożarowych, ułatwiająca spełnienie wymogów polskiego prawa budowlanego, rozporządzeń oraz wytycznych Państwowej Straży Pożarnej (PSP). Platforma zapewnia pełną kontrolę nad przeglądami PPOŻ, dokumentacją i raportowaniem, eliminując papierowe formularze i minimalizując ryzyko błędów. PlanRadar łączy w jednym miejscu wszystkie procesy związane z ochroną przeciwpożarową budynków.
Kluczowe funkcje PlanRadar w zakresie ochrony przeciwpożarowej:
- Monitorowanie: Wykorzystanie cyfrowych planów budynków do śledzenia wszystkich elementów ochrony przeciwpożarowej (hydranty, gaśnice, czujniki dymu, systemy alarmowe). Elementy te można przypiąć na interaktywnej mapie obiektu, co ułatwia inspektorom lokalizację wyposażenia PPOŻ podczas kontroli.
- Delegowanie: Przydzielanie zadań ekipom lub podwykonawcom z możliwością wyznaczania terminów przeglądów i wysyłania automatycznych powiadomień. Cała komunikacja odbywa się wewnątrz aplikacji, co przyspiesza reakcje i zapewnia wspólną ewidencję działań.
- Raportowanie: Generowanie profesjonalnych raportów zgodnych z polskimi wymogami w kilka sekund. Możliwość tworzenia spersonalizowanych protokołów z kontroli przeciwpożarowej, list kontrolnych (checklisty) dla audytów oraz dokumentów do Książki Obiektu Budowlanego.
PlanRadar obejmuje następujące obszary działania:
- Okresowe kontrole przeciwpożarowe: Zarządzanie rocznymi i innymi okresowymi przeglądami, przypomnienia o terminach i dokumentowanie wyników.
- Przeglądy sprzętu gaśniczego i alarmowego: Ewidencja i monitorowanie przeglądów urządzeń PPOŻ, z historią serwisów i terminem kolejnej kontroli.
- Kontrola drzwi i przegród przeciwpożarowych: Dokumentowanie inspekcji i zlecanie napraw usterek.
- Bierna ochrona przeciwpożarowa: Zarządzanie pasywnymi elementami ochrony PPOŻ, jak przegrody ognioodporne czy uszczelnienia.
- Certyfikaty i zgodność formalna: Przechowywanie certyfikatów, atestów i decyzji związanych z ochroną PPOŻ.
Platforma wspiera nowoczesne metody identyfikacji, umożliwiając przypisanie każdemu elementowi przeciwpożarowemu cyfrowej kartoteki dostępnej poprzez skanowanie kodów QR lub znaczników NFC. PlanRadar integruje się z innymi narzędziami, a dane przechowywane są bezpiecznie na serwerach spełniających surowe standardy ochrony.
Oprogramowanie jest przeznaczone dla inspektorów ochrony przeciwpożarowej, zarządców nieruchomości, facility managerów oraz specjalistów ds. BHP i compliance.
Bosch Planning Software - projektowanie systemów sygnalizacji pożarowej

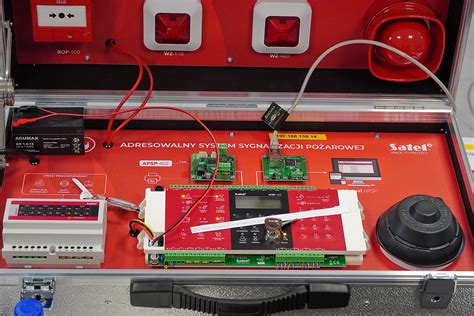

Bosch Planning Software to oprogramowanie opracowane przez firmę Bosch, które umożliwia szczegółowe projektowanie, kalkulację i tworzenie kompleksowych ofert systemów sygnalizacji pożarowej. Program jest przeznaczony dla architektów, projektantów i inżynierów. Pozwala na szybkie przybliżenie kosztów i opracowanie szacunkowego kosztorysu, nawet przy ograniczonej ilości informacji o inwestycji.
Planning Software automatycznie kalkuluje koszty projektu i posiada wbudowaną funkcję kalkulatora zużycia energii i materiałów, umożliwiającą szczegółowe oszacowanie kosztów na podstawie numerów katalogowych produktów. Program współpracuje z SAPem. Jest intuicyjny i prosty w obsłudze. Umożliwia podgląd całego systemu sygnalizacji pożarowej na specjalnym ekranie monitorowania, gdzie dostępne są szczegółowe dane dotyczące pętli, długości, zużycia prądu, liczby produktów oraz przepustowości. Program pozwala na nadanie każdemu panelowi i pętli wybranej przez użytkownika nazwy.
Oprogramowanie umożliwia modyfikowanie szablonów ofert, dodawanie nazwy i logo firmy użytkownika, a także tworzenie profilu firmy. Tworzone dokumenty są zunifikowane i gotowe do przekazania partnerom projektu. Planning Software umożliwia również tworzenie indywidualnych baz danych, takich jak listy obiektów referencyjnych czy katalogi produktów wraz z ich cenami.
Oferty powstają w specjalnym kreatorze obejmującym wszystkie kategorie produktów systemu sygnalizacji pożarowej. Produkty identyfikowane są według standardowych nazw występujących w normach. Wszystkie ważne informacje techniczne o produkcie wyświetlają się automatycznie po najechaniu kursorem na jego nazwę. Oprogramowanie jest dostępne w 16 językach i bazuje na systemie operacyjnym Windows, a powstające w nim dokumenty są zgodne z wytycznymi normy PN-EN 54.
POLON Studio - licencja na oprogramowanie
POLON Studio to program, którego użytkowanie jest regulowane przez umowę licencyjną. Umowa stanowi prawnie wiążącą licencję na korzystanie z programu. Używanie oprogramowania oznacza akceptację wszystkich warunków zawartych w umowie. Licencjodawca, POLON-ALFA S.A., udziela licencji niewyłącznej i nieprzenoszalnej na korzystanie z Oprogramowania w ramach prowadzonej przez Licencjobiorcę działalności gospodarczej, tylko na własny użytek.
Licencjobiorca nie nabywa prawa własności do Oprogramowania i nie jest uprawniony do udzielania licencji osobom trzecim. Umowa licencyjna jest umową bez opłat licencyjnych. Licencjobiorca jest zobowiązany zabezpieczyć wszelkie kopie Oprogramowania przed pobieraniem lub kopiowaniem go przez osoby trzecie. Zabrania się odsprzedawania, przekazywania, podnajmowania, dzierżawienia, rozpowszechniania, eksportowania, importowania, występowania jako pośrednik lub dostawca, a także udostępniania osobom trzecim praw odnoszących się do Oprogramowania. Zabrania się również dekompilowania, deasemblowania, modyfikowania Oprogramowania w celu odtworzenia kodu źródłowego lub użytkowania go niezgodnie z przeznaczeniem.
Licencjodawca zastrzega sobie wyłączne prawo do dokonywania modyfikacji, rozszerzania, aktualizacji, tłumaczenia oraz naprawiania Programu. Licencjobiorca może pobierać i instalować udostępnione przez Licencjodawcę modyfikacje, rozszerzenia lub aktualizacje Oprogramowania. Umowa zostaje zawarta na czas nieokreślony i jest nieograniczona terytorialnie. Każda ze Stron ma możliwość wypowiedzenia Umowy z zachowaniem miesięcznego okresu wypowiedzenia.
Oprogramowanie jest chronione polskim prawem autorskim. POLON-ALFA S.A. zastrzega sobie wszystkie prawa do Oprogramowania, w tym prawo własności. Program zawiera część rozwiązań osób trzecich, do których Licencjodawca posiada zgodę na ich użycie. Wszelkie spory mogące powstać na tle wykonywania Umowy Strony zobowiązują się rozstrzygać polubownie, a w przypadku niemożności ugodowego zakończenia sporu, przyjmują polskie prawo jako właściwe dla rozstrzygnięcia sporu przed sądem właściwym dla siedziby Licencjodawcy.
