W nowoczesnych systemach grzewczych z podajnikami kluczową rolę odgrywają zabezpieczenia, szczególnie te chroniące przed cofnięciem się ognia do zasobnika paliwa. Jednym z takich systemów jest tzw. "strażak", a jego prawidłowe działanie jest niezwykle ważne dla bezpieczeństwa i efektywności pracy pieca. Niestety, system ten, podobnie jak inne elementy kotła, może ulec awarii. W poniższym artykule przedstawiamy najczęstsze przyczyny problemów z systemem "strażak" oraz inne usterki związane z pracą podajników i sterowników kotłów z podajnikiem, a także sposoby ich rozwiązania.
Zabezpieczenia Przed Cofnięciem się Ognia do Podajnika
W piecach z podajnikiem stosuje się kilka rodzajów zabezpieczeń, aby zapobiec cofnięciu się płomienia do zasobnika paliwa. Jednym z nich jest system wodny, potocznie nazywany "strażakiem".
- System "Strażak" (zalewak wodny): Strażak to kanister z wodą, często wyposażony w wąż przytkany np. woskiem lub innym topliwym elementem. Jeśli temperatura w rurze podajnika osiągnie krytyczny poziom, wosk się topi, uwalniając wodę, która gasi ogień i zapobiega jego rozprzestrzenianiu się do zasobnika. W przypadku palenia pelletem montaż zalewaka wodnego jest wręcz obowiązkowy.
- Czujnik temperatury podajnika: Drugim zabezpieczeniem jest czujnik temperatury podajnika, umieszczony w okolicy ślimaka. W przypadku zbyt wysokiej temperatury w tym miejscu, sterownik uruchamia podajnik, przesuwając paliwo do palnika, co ma na celu odseparowanie gorącego żaru od zasobnika.
Wiele podajników, np. firmy STALKOT, posiada fabrycznie przygotowane przyłącza do montażu systemu "strażak", co ułatwia jego późniejsze doposażenie bez konieczności przeróbek. Montaż "strażaka" jest zawsze zalecany, a w przypadku palenia pelletem - wręcz niezbędny.
Najczęstsze Przyczyny Aktywacji lub Awarie Systemu "Strażak"
Awaria systemu "strażak" lub jego nieplanowana aktywacja może mieć kilka przyczyn:
- Zbyt wysoka temperatura podajnika: Na sterowniku może pojawić się ostrzeżenie o zbyt wysokiej temperaturze podajnika. W takim przypadku podajnik jest faktycznie gorący, co skutkuje automatycznym uruchomieniem spustu wody ze "strażaka". Po takiej aktywacji należy sprawdzić, czy są zamontowane uszczelki pod zbiornikiem oraz pod klapą zbiornika, a także uzupełnić wodę w zbiorniku "strażaka".
- Cofanie się żaru: Głównym powodem cofania się żaru do podajnika są zbyt małe dawki podawanego paliwa. Gdy czas podawania ustawiony jest na zbyt krótki lub czas pomiędzy podawaniem na zbyt długi, ślimak załącza się zbyt rzadko lub zbyt długo pauzuje. Skutkuje to zbyt rzadkim dopływem nowych porcji paliwa, co w konsekwencji prowadzi do cofania się żaru w kierunku ślimaka i ujścia rury transportującej paliwo. W takiej sytuacji należy zwiększyć czas podawania, skrócić przerwę lub skrócić krotność podawania na sterowniku.
- Złe nastawy na sterowniku: Nieprawidłowe nastawy na sterowniku mogą powodować, że żar schodzi zbyt nisko na głowicy lub w podajniku samoczyszczącym przedostaje się ku wylotowi rury, co może powodować wzrost temperatury. W skrajnych przypadkach może to doprowadzić do uszkodzenia ślimaka lub rury ślimaka.
- Brak zasilania: W przypadku palenia pelletem, żar może całkowicie cofnąć się do zbiornika, zwłaszcza gdy występują częste przerwy w dostawach prądu. Podczas takich przerw sterownik główny na kotle nie czuwa nad temperaturą rury ślimaka. System "strażak", działając niezależnie od zasilania, jest w takich sytuacjach kluczowy.
- Niewłaściwe paliwo dla typu palnika: Podajnik retortowy i sam pellet to często nie najlepsze połączenie. Palniki retortowe przystosowane są do ekogroszku, ewentualnie mieszanek z pelletem. W przypadku opalania samym pelletem zazwyczaj stosuje się całkiem inny rodzaj palnika.
Problemy z Działaniem Podajnika i Ślimaka
Podajnik paliwa i jego ślimak to serce automatycznego systemu spalania. Ich prawidłowe działanie jest kluczowe, a awarie mogą być spowodowane przez wiele czynników.
Serwisowanie podajnika ślimakowego - PANCERPOL
Mechaniczne Blokady i Niewłaściwe Paliwo
- Zanieczyszczenia i spieki: Brak czyszczenia głowicy podajnika lub zanieczyszczone kanały dymne kotła to podstawowe przyczyny pojawiania się dymu ze zbiornika/rury ślimaka. Spieki pod ślimakiem w podajniku mogą skutecznie go zablokować. Zaleca się regularne czyszczenie - co sezon lub częściej, w zależności od jakości paliwa i intensywności eksploatacji.
- Jakość i granulacja paliwa: Wszystkie podajniki są przystosowane do spalania paliwa o określonej granulacji, np. max 25-30 mm. Paliwo zanieczyszczone, niesortowane, zawierające kamienie, kawałki stali czy mokre paliwo mogą prowadzić do uszkodzenia ślimaka.
- Uszkodzenie ślimaka: Jeśli podajnik nie działa prawidłowo, należy wyciągnąć ślimak i ocenić jego kondycję. Uszkodzenie, np. wytarcie w jednym miejscu, kwalifikuje go do wymiany. Przyjmuje się, że w prawidłowo eksploatowanym kotle ślimak wymienia się co 4-5 sezonów grzewczych. Jest to element eksploatacyjny, niepodlegający gwarancji.
Problemy z Silnikiem i Zawleczką
- Silnik buczy, ale ślimak nie podaje: Jeśli podajnik nawet na trybie ręcznym nie podaje węgla, a silnik tylko buczy niskim tonem, należy sprawdzić kilka elementów.
- Zablokowany ślimak: Często przyczyną jest zablokowany ślimak (np. przez spieki lub zanieczyszczenia). Można spróbować pomóc mu, obracając kluczem francuskim.
- Kondensator: Inną częstą przyczyną buczenia silnika jest uszkodzony kondensator. Po zdjęciu osłony wentylatora, jeśli śmigiełko obraca się lekko ręcznie, prawdopodobnie problem leży w kondensatorze. Silniki te zazwyczaj nie mają szczotek.
- Zrywanie zawleczki: Przy podajnikach stosowane są typowe zawleczki "5" lub "6", o odpowiedniej wytrzymałości. Niedozwolone jest stosowanie śrub, gwoździ ani innych, tego typu elementów, które mogą uszkodzić układ napędowy. Zbyt duża wytrzymałość zawleczki może prowadzić do zbyt dużych obciążeń i uszkodzenia zespołu napędowego. Jeśli zawleczka zrywa się często, mimo że jest cała, a czujnik jej zerwania zgłasza błąd, problem może leżeć w kondensatorze motoreduktora lub błędnej konfiguracji sterownika. W niektórych przypadkach, w celu diagnostyki, można wyłączyć czujnik zawleczki w ustawieniach zaawansowanych.
- Nieprawidłowy montaż podajnika: Nowo zamontowany podajnik wymaga właściwego złożenia. Na rurze ślimaka znajduje się specjalny ogranicznik (np. czerwona linia). Rura musi być włożona tak, aby ogranicznik doszedł do srebrnego pierścienia - nie za głęboko ani za płytko.
- Wyciek oleju z przekładni: Oznacza rozszczelnienie połączeń. Jest to rzadka usterka, ale wymaga zgłoszenia i często interwencji serwisu.

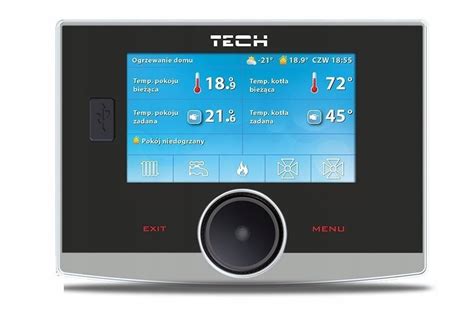

Problemy ze Sterownikiem Kotła
Sterownik kotła jest mózgiem całego systemu grzewczego. Jego nieprawidłowe działanie może wpływać na pracę podajnika, systemu "strażak" i ogólną efektywność kotła.
- Złe nastawy sterownika: Niewłaściwa konfiguracja parametrów, takich jak czas podawania, przerwy między podawaniem paliwa czy krotność podawania, może prowadzić do cofania się żaru i przegrzewania podajnika. Opis wszystkich funkcji sterownika znajduje się w instrukcji obsługi.
- Urządzenie nie działa w trybie automatycznym: Jeśli podajnik lub wentylator nie działa w trybie automatycznym, ale reaguje w trybie ręcznym, problem prawdopodobnie leży w ustawieniach sterownika. Należy zweryfikować konfigurację.
- Alarmy i piszczenie sterownika: Piszczenie sterownika to zazwyczaj sygnał alarmowy, który może informować o błędzie czujnika, przegrzaniu, zablokowanym podajniku lub innym problemie. Należy odczytać komunikat na ekranie i sprawdzić listę aktywnych alarmów w menu urządzenia.
- Problemy z termikiem: Termik bimetaliczny to zabezpieczenie temperaturowe, które przerywa pracę podajnika i wentylatora w przypadku przekroczenia dopuszczalnej temperatury (zazwyczaj 85-95°C). Jeśli termik jest rozwarty, sterownik zablokuje uruchomienie niektórych funkcji. Po ostygnięciu kotła termik powinien wrócić do pozycji zwartej. Należy sprawdzić jego podłączenie i stan techniczny; trwałe pominięcie termika jest niebezpieczne.
- Brak reakcji sterownika/problem z wyświetlaczem: Całkowity brak reakcji sterownika zazwyczaj świadczy o problemie z zasilaniem (sprawdzić napięcie, przewód, bezpieczniki) lub poważniejszym uszkodzeniu elektroniki (np. płyty głównej). Jeśli pozostałe funkcje działają (np. pompy w trybie ręcznym), przyczyną może być awaria samego wyświetlacza.
- Wyładowania atmosferyczne: W okresie, gdy kocioł nie jest używany, zaleca się wypięcie wtyczki zasilającej z sieci elektrycznej. Wyładowania atmosferyczne są częstą przyczyną uszkodzeń sterowników.
- Reset sterownika: Reset sterownika do ustawień fabrycznych często rozwiązuje problemy wynikające z błędnej konfiguracji. Przed resetem warto zapisać indywidualne ustawienia. Prosty restart (odłączenie od zasilania na kilkanaście sekund) może rozwiązać chwilowe błędy systemowe.
Inne Potencjalne Problemy
- Dym z drzwiczek kotła: Wydobywający się dym z drzwiczek kotła jest najczęściej przyczyną uszkodzenia sznura uszczelniającego, jego zbyt mocnego ubicia lub jest spowodowany zbyt małym ciągiem kominowym.
- Zbyt słaby ciąg kominowy: Może występować podczas procesu rozpalania lub w bardzo wyziębionym budynku. Czasami obserwuje się wręcz wsteczny ciąg, kiedy spaliny wydostają się na zewnątrz przy próbie otwarcia drzwiczek. Sytuacje takie zdarzają się rzadko, przeważnie w nowo oddanych, niewygrzanych budynkach lub gdy parametry komina są niewłaściwie dobrane do wymagań kotła.
W przypadku zaawansowanych problemów, które nie dają się rozwiązać samodzielnie, zawsze zaleca się kontakt z serwisem lub specjalistą. Prawidłowa konserwacja i szybka reakcja na sygnały awarii zapewnią długą i bezpieczną pracę systemu grzewczego.
