Oznakowanie hydrantów zewnętrznych i wewnętrznych: przepisy, normy i praktyka

Prawidłowe oznakowanie hydrantów, zarówno wewnętrznych, jak i zewnętrznych, jest kluczowym elementem zapewniającym bezpieczeństwo pożarowe oraz efektywne działanie służb ratowniczych. Przepisy prawne i normy techniczne precyzyjnie określają wymagania dotyczące widoczności, trwałości oraz sposobu oznaczania tych urządzeń.

Podstawy prawne i normatywne

Regulacje dotyczące oznakowania hydrantów wewnętrznych i zewnętrznych wynikają z szeregu aktów prawnych i norm technicznych. W Polsce kluczowe znaczenie mają:

• Ustawa z dnia 21 sierpnia 1991 r. o ochronie przeciwpożarowej.
• Ustawa z dnia 7 lipca 1994 r. Prawo budowlane, która nakłada obowiązek projektowania i budowy obiektów w sposób zapewniający spełnienie podstawowych wymagań dotyczących bezpieczeństwa pożarowego.
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów.
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. zmieniające rozporządzenie w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów.
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dostarczania wody do celów przeciwpożarowych, które szczegółowo określa wytyczne dotyczące zapewnienia wody do celów przeciwpożarowych, w tym wymagania dla sieci wodociągowych i hydrantów zewnętrznych.

Normy europejskie, takie jak PN-EN ISO 7010, oraz polskie normy, np. PN-92/N-01256/01 (choć częściowo wycofana, nadal stosowana), określają standardy wizualne znaków bezpieczeństwa, w tym piktogramów hydrantów.

Oznakowanie hydrantów wewnętrznych

Hydranty wewnętrzne stanowią integralną część przeciwpożarowej instalacji wodociągowej w budynkach. Ich prawidłowe oznakowanie jest niezbędne do szybkiego i sprawnego ich odnalezienia w sytuacji zagrożenia pożarowego.

Wymagania dotyczące znaków hydrantów wewnętrznych

• Znaki powinny być wykonane z materiałów odpornych na uszkodzenia mechaniczne, działanie wysokich temperatur oraz warunki atmosferyczne.
• Powinny być dobrze widoczne, umieszczone w miejscach łatwo dostępnych i czytelnych.

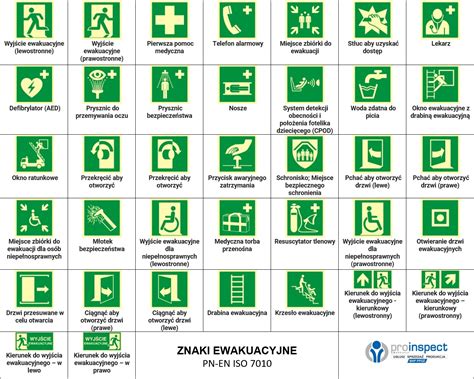

• Zgodnie z normą PN-EN ISO 7010, znak hydrantu wewnętrznego przedstawia zwiniętego węża przeciwpożarowego, jest zazwyczaj czerwony z białą obwódką i odpowiednim piktogramem.
• Dopuszcza się stosowanie znaków zgodnych z wycofaną normą PN-92/N-01256/01.

Oznakowanie hydrantów zewnętrznych

Hydranty zewnętrzne są kluczowym elementem sieci wodociągowej, zapewniającym dostęp do wody do celów przeciwpożarowych poza budynkami. Ich lokalizacja i oznakowanie są równie istotne.

Rodzaje hydrantów zewnętrznych i ich oznakowanie

Hydranty zewnętrzne dzielą się na podziemne i nadziemne. Zgodnie z przepisami, powinny być umieszczane wzdłuż dróg i ulic oraz przy ich skrzyżowaniach, w miejscach zapewniających swobodny dostęp do stanowiska czerpania wody.

• Hydranty nadziemne: Na sieciach wodociągowych o średnicy nominalnej nie mniejszej niż DN 80 stosuje się hydranty nadziemne DN 80 (zapewniające przepływ 5 dm³/s). Dla zapewnienia możliwości intensywnego czerpania wody na sieciach o średnicy nominalnej DN 250 lub większej, powinny być instalowane hydranty nadziemne DN 100 lub DN 150.
• Hydranty podziemne: Możliwe jest instalowanie hydrantów podziemnych DN 80, jeśli instalacja hydrantów nadziemnych jest utrudniona lub niewskazana, np. w obiektach produkcyjnych i magazynowych.

Do oznakowania hydrantów zewnętrznych stosuje się:

• Biało-czerwone tabliczki: Zazwyczaj zawierają piktogram i informacje dotyczące lokalizacji oraz parametrów hydrantu.
• Znaki przestrzenne (3D): Alternatywa dla tradycyjnych tabliczek, zapewniająca lepszą widoczność.
• Tabliczki orientacyjne: Czerwone tabliczki z informacjami dotyczącymi hydrantu zewnętrznego.

Parametry techniczne i wymagania

Sieci wodociągowe będące źródłem wody do celów przeciwpożarowych powinny być zasilane w sposób zapewniający wymaganą wydajność i ciśnienie przez co najmniej 2 godziny. Przepisy wskazują na preferencję budowy sieci obwodowych, choć dopuszczalne są sieci rozgałęzieniowe poza obszarami miejskimi przy określonych warunkach wydajności wodnej.

Hydranty strażackie zainstalowane na sieci wodociągowej przeciwpożarowej powinny być wyposażone w odcięcia, umożliwiające ich odłączenie od sieci.

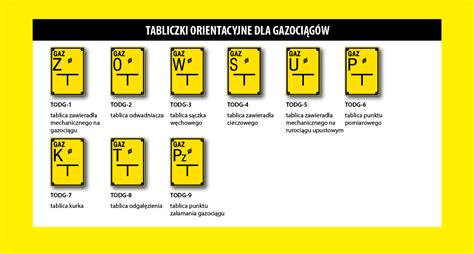

Tabliczki orientacyjne i ich znaczenie

Tabliczki orientacyjne pełnią kluczową rolę w infrastrukturze technicznej, pomagając technikom i służbom ratowniczym w lokalizacji podziemnych instalacji.

Interpretacja tabliczek orientacyjnych

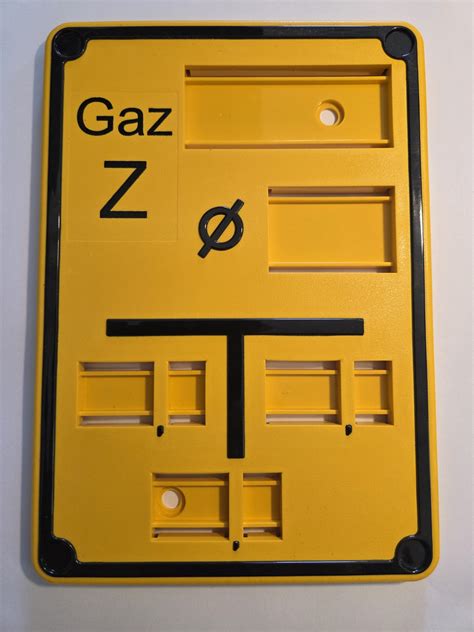

• Litera: W górnym, lewym rogu tabliczki znajduje się litera oznaczająca typ instalacji:
  • H - hydrant
  • O - odpowietrznik
  • Z - zasuwę
  • Km - kompresor (w instalacji gazowej)
• Średnica przewodu: Liczba obok przekreślonego kółka oznacza średnicę przewodu w milimetrach.
• Kolorystyka tła: Informacje dotyczące typu sieci są umieszczane na odpowiednim tle:
  • Wodociągi: Niebieski opis na białym tle.
  • Sieci ciepłownicze: Na zielonym tle.

Przykładem może być tabliczka orientacyjna wykonana z aluminium, zgodna z normą PN-86/B-01200, o wymiarach 200 x 140 mm, która precyzyjnie oznacza położenie hydrantów, rur wodociągowych i zasuw.

Zgodnie z prawem, infrastruktura techniczna musi być skrupulatnie nanoszona na mapy geodezyjne, co dodatkowo ułatwia lokalizację poszczególnych elementów sieci.

Podsumowanie praktycznych aspektów

W praktyce oznakowanie hydrantów może sprawiać problemy. Czasem tabliczki informacyjne ulegają zniszczeniu przez czynniki atmosferyczne, a lokalizacja hydrantu wymaga precyzyjnych pomiarów i prac ziemnych. Znalezienie hydrantu może być utrudnione, zwłaszcza gdy jest on zasypany lub jego lokalizacja na mapach jest nieaktualna. W takich sytuacjach niezbędne jest dokładne mierzenie odległości od wskazanych punktów orientacyjnych i potencjalnie przeprowadzenie prac wykopaliskowych.
