Wóz Strażacki: Konstrukcja, Klasyfikacja i Rozsuwane Elementy

Samochód pożarniczy, nazywany również wozem strażackim, pojazdem pożarniczym lub pożarowozem, to specjalnie oznakowany i przygotowany pojazd (wóz bojowy), używany przez straż pożarną lub inną jednostkę ochrony przeciwpopożarowej. Jego głównym przeznaczeniem jest udział w akcjach ratowniczo-gaśniczych oraz innych działaniach statutowych, takich jak akcje prewencyjne.

Podstawy Konstrukcji i Oznakowania Wozów Strażackich

Wozy pożarnicze budowane są najczęściej na podwoziach pojazdów produkowanych seryjnie, które są odpowiednio dobrane pod kątem zespołów i parametrów. Pojazd samochodowy straży pożarnej (z wyjątkiem pojazdu osobowego operacyjnego straży pożarnej) powinien mieć barwę czerwieni sygnałowej, natomiast błotniki i zderzaki - barwę białą. Kontenery pożarnicze, agregaty ciągnione, motopompy, działka oraz przyczepy ze sprzętem pożarniczym również powinny być malowane zgodnie z zasadami określonymi dla pojazdów gaśniczych. Kontenery-pojemniki oraz kontenery-cysterny muszą posiadać napisy określające ich zawartość lub przeznaczenie, z kolorem i krojem liter zgodnym z oznaczeniami numerów na sprzęcie.

System Oznakowania Operacyjnego

Pojazdy strażackie są w większości krajów oznaczane uniwersalnym numerem umożliwiającym ich identyfikację podczas akcji. W Polsce oznaczenie takie nazywane jest numerem operacyjnym i składa się z trzech elementów. Sposób oznakowania pojazdów i sprzętu (pływającego, silnikowego, pożarniczego) określa załącznik do zarządzenia Komendanta Głównego Państwowej Straży Pożarnej z dnia 10 kwietnia 2008 r.

• Pierwszy element to trzycyfrowy numer (prefiks), określający powiat oraz typ jednostki.
• Drugi element to jednoliterowe oznaczenie województwa, zgodne z wyróżnikiem województwa na obecnych tablicach rejestracyjnych, z trzema wyjątkami:
  • m.st. Warszawy - W
  • woj. mazowieckiego (bez Warszawy) - M
  • jednostek centralnych Państwowej Straży Pożarnej (np. Komendy Głównej) - A
• Stosuje się także dodatkowo (głównie literowe) oznaczenia charakterystyki pojazdu.

Normy i Klasyfikacja Pojazdów Pożarniczych

W Polsce stosuje się najczęściej oznaczenia zgodne z normą PN-79/M-51300, która od roku 2000 została zastąpiona przez PN-EN 1846-1. System oznaczeń określa norma PN-EN 1846-1:2011.

Przykłady oznaczeń pojazdów pożarniczych:

• Oznaczenia określające w kolejności: G - samochód ratowniczo-gaśniczy, C - ciężki, B - ze zbiornikiem wodnym, A - z autopompą, 5 - zbiornik na wodę o pojemności 5 m³, 32 - wydajność nominalna autopompy 32 hl/min.
• Oznaczenia określające w kolejności: G - samochód ratowniczo-gaśniczy, C - ciężki, B - ze zbiornikiem wodnym, A - z autopompą, 5 - zbiornik na wodę o pojemności 5 m³, 24 - wydajność nominalna autopompy 24 hl/min.
• Oznaczenie samochodu ratowniczo-gaśniczego klasy ciężkiej (S), kategorii uterenowionej (2), z załogą trzyosobową, ze zbiornikiem wody o pojemności 5000 dm³, z pompą pożarniczą o wydajności 3200 dm³/min.

Rozsuwane Elementy w Wozach Strażackich

W kontekście interwencji ratowniczych, rozsuwane i wysuwane elementy wozów strażackich odgrywają kluczową rolę w zapewnieniu dostępu, stabilności i funkcjonalności.

Wóz Strażacki Drabinowy (Podnośnik Hydrauliczny)

W złożonym świecie straży pożarnej niewiele jest tak niezbędnych i wszechstronnych elementów wyposażenia jak wóz strażacki drabinowy. Często widywany w akcji podczas pożarów wieżowców lub złożonych sytuacji awaryjnych w miastach, jest to specjalistyczny pojazd zaprojektowany do zapewnienia strażakom dostępu do wyższych pięter, pomocy w akcjach ratowniczych i wsparcia działań gaśniczych w trudno dostępnych miejscach.

Charakterystyka i Konstrukcja

Wóz strażacki drabinowy, często określany jako "firma ciężarowa" w terminologii straży pożarnej, to specjalistyczny pojazd strażacki wyposażony w wysuwaną drabinę, zazwyczaj o długości od 75 do 135 stóp (około 23-41 metrów), w zależności od modelu. Pojazdy te zostały zaprojektowane, aby pomóc strażakom dotrzeć do wysokich budynków i innych wyżej położonych miejsc, gdzie standardowe drabiny nie dałyby rady.

Wozy strażackie drabinowe różnią się od standardowych wozów gaśniczych; ich główną funkcją nie jest pompowanie wody, lecz zapewnienie dostępu i wsparcia w sytuacjach awaryjnych. Zostały one zaprojektowane z myślą o obsłudze skomplikowanych operacji, łącząc potencjał nowoczesnej inżynierii z kluczowymi potrzebami bezpieczeństwa strażaków i efektywności operacyjnej.

1. Rozsuwana drabina: Najbardziej charakterystyczną cechą wozu strażackiego z drabiną jest jego rozsuwana drabina. Drabiny te są często montowane na podwoziu, zarówno z boku, jak i z tyłu pojazdu, i mogą rozciągać się na imponujące długości. Drabina jest wykonana z lekkich, a jednocześnie wytrzymałych materiałów, takich jak aluminium lub stal, i została zaprojektowana tak, aby była zarówno wytrzymała, jak i elastyczna.
2. Rodzaje drabin:
   • Drabiny teleskopowe: To najpopularniejszy rodzaj drabin spotykany w wozach strażackich. Wykorzystują szereg połączonych ze sobą sekcji do wysuwania i chowania, podobnie jak teleskop.
   • Drabiny platformowe: Niektóre wozy drabinowe posiadają platformę, którą można wysunąć na wyższe piętra, często z koszem ratowniczym.
   • Podnośnik hydrauliczny: Jest to składana konstrukcja z koszem ratowniczym, składająca się z jednego sztywnego lub teleskopowo wysuwanego elementu lub kilku takich elementów, lub z mechanizmu nożycowego, ewentualnie z kombinacji tych elementów, z drabiną lub bez drabiny.
3. System hydrauliczny: Chociaż wozy drabinowe zazwyczaj nie są głównymi pojazdami do pompowania wody, często są wyposażone w pompy pomocnicze, które w razie potrzeby dostarczają wodę do węży. Drabina jest obsługiwana za pomocą układu hydraulicznego, którego sterowanie można realizować z panelu zdalnego sterowania lub z kabiny wozu strażackiego. System ten pozwala strażakom precyzyjnie regulować położenie drabiny, zapewniając jej odpowiednią wysokość i stabilność.
4. Podpory stabilizujące: Ze względu na znaczną wysokość i masę nowoczesnych wozów drabinowych, są one wyposażone w podpory stabilizujące, które zapobiegają przewróceniu się pojazdu podczas pracy.

Zastosowanie w Akcjach Ratowniczych

Gaszenie pożarów w miastach wiąże się z wyjątkowymi wyzwaniami, szczególnie w dużych miastach, gdzie wysokie budynki, złożona infrastruktura i gęsta zaludnienie wymagają specjalistycznego sprzętu. Wozy drabinowe są kluczowe w takich sytuacjach:

• Dostęp do wyższych pięter: W przypadku pożaru wielopiętrowego budynku, głównym zadaniem wozu strażackiego z drabiną jest zapewnienie dostępu do wyższych pięter, gdzie mogą być uwięzieni ludzie. Dzięki możliwości wysuwania i sięgania na znaczną wysokość, strażacy mogą ratować osoby z okien, balkonów lub dachów.
• Skuteczne gaszenie: W wysokich budynkach strażacy używają wozów drabinowych do rozstawiania węży gaśniczych na wyższych piętrach, co pozwala im na prowadzenie ognia z wyższej pozycji. Ta strategia jest szczególnie skuteczna podczas gaszenia pożarów na dachu lub wyższych piętrach, gdzie gaszenie pożaru za pomocą węży gaśniczych na poziomie gruntu może być niepraktyczne.
• Dostęp w trudnym terenie miejskim: W miastach dostęp do budynków jest często ograniczony przez wąskie ulice, ruch uliczny i inne przeszkody. Wozy strażackie drabinowe umożliwiają szybki dojazd do trudno dostępnych miejsc, oferując strażakom platformę, z której mogą bezpiecznie korzystać i rozmieszczać sprzęt.
• Platforma robocza: Po rozłożeniu drabina może służyć jako platforma robocza dla strażaków, oferując bezpieczną i stabilną powierzchnię, z której mogą oni kierować strumienie wody lub wspomagać wentylację.

Zalety Wozów Drabinowych

Wozy drabinowe są niezbędnym elementem miejskiej straży pożarnej. Ich zdolność do zapewnienia dostępu pod dużym kątem, wspierania akcji ratunkowych i wspomagania działań gaśniczych czyni je niezbędnym narzędziem w gaszeniu pożarów w wysokich budynkach i gęstych obszarach miejskich.

• Możliwość dostępu na wyższe piętra lub dachy to jedna z najważniejszych cech wozów strażackich z drabiną. Bez tych pojazdów strażacy mieliby ograniczone możliwości prowadzenia akcji ratunkowych i gaszenia pożarów w wysokich budynkach.
• Wozy drabinowe są przystosowane do radzenia sobie z szerokim spektrum sytuacji awaryjnych.
• Stabilność i precyzja nowoczesnych wozów drabinowych zmniejszają ryzyko dla strażaków, zapewniając kontrolowane i bezpieczne środowisko do operacji wysokiego ryzyka.

Dzięki postępowi technologicznemu nowoczesne wozy drabinowe są bardziej wydajne, wszechstronne i bezpieczne niż kiedykolwiek wcześniej, zapewniając strażakom możliwość skutecznego wykonywania swoich obowiązków nawet w najtrudniejszych warunkach.

Inne Rozsuwane i Modułowe Elementy

Poza drabinami, wozy strażackie często posiadają inne rozsuwane lub modułowe elementy zwiększające ich funkcjonalność:

• Maszt oświetleniowy: Wiele wozów jest wyposażonych w stałe urządzenia dodatkowe, takie jak wysuwane maszty oświetleniowe, które zapewniają niezbędne oświetlenie miejsca akcji.
• Wciągarki: Wciągarki to kolejne często spotykane stałe wyposażenie, pomocne w usuwaniu przeszkód czy ewakuacji pojazdów.
• Układ wodno-pianowy: Elementy takie jak działka wodne, dodatkowe węże, kamery cofania czy fale świetlne LED to również często spotykane dodatkowe wyposażenie.

Pojazdy logistyczne, takie jak te wyposażone w BSP (Bezzałogowe Statki Powietrzne) oraz niezbędny sprzęt do prowadzenia operacji lotniczych, mają za zadanie wspierać działania Specjalistycznych Grup Dronowych. Wozy ratowniczo-gaśnicze mogą również przewozić wyłącznie węże, zabezpieczając zaplecze logistyczne.

Samochody ratownictwa medycznego to pojazdy samochodowe obsługiwane przez strażaków i przeznaczone do opieki nad pacjentami oraz ich transportu.

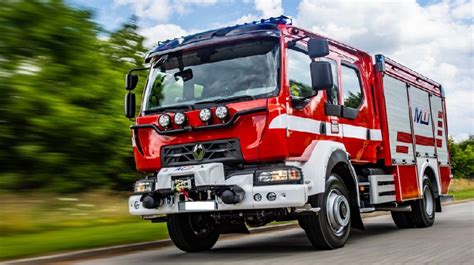

Nowoczesne Koncepcje: Seria CT Profile

Compact Technology (CT) Profile to seria pojazdów strażackich, która jest synonimem kompaktowych i wydajnych rozwiązań. CT Profile pełni funkcję wozu strażackiego, pojazdu gaśniczego lub pojazdu logistycznego, umożliwiając szybkie dostarczenie sprzętu na miejsce zdarzenia. Jego elastyczna konstrukcja sprawia, że doskonale sprawdza się również jako pojazd specjalistyczny, ratowniczy na małą skalę czy pojazd specjalnego przeznaczenia.

Elastyczność i Modułowość

Samonośna rama nadwozia CT Profile umożliwia konfigurację kontenerów rolkowych lub ładunków stałych, z głębokimi skrzyniami na sprzęt lub klapami schodkowymi, a także zamknięciami roletowymi, klapami lub plandekami. Jest dostępny w wersjach o masie całkowitej od 5,5 do 10 ton, z jedną lub dwiema osiami napędowymi. Wszechstronny profil konstrukcji gwarantuje niezrównaną stabilność i tworzy ramę, która jest elastyczna pod względem wysokości, szerokości i długości, co umożliwia montaż różnych elementów bocznych.

• CT Profile oferuje platformę do różnych zastosowań o stałym i modułowym obciążeniu.
• Załadunek i rozładunek skrzyni ładunkowej jest możliwy przez duży otwór boczny, rozciągający się na całej długości. Na drodze nie ma żadnych przeszkadzających ścian poprzecznych ani elementów stabilizujących.
• W przypadku stosowania kontenerów na rolkach (RTE RC Profile), są one szybko i bezpiecznie blokowane w bocznych szynach mocujących za pomocą uchwytów zaciskowych. Głębokie półki umożliwiają szybki dostęp bez konieczności rozładowywania kontenera na kółkach i zapobiegają sięganiu do ruchomych części.
• Przedziały sprzętowe CT Profile można elastycznie wyposażyć w różne schowki, stopnie i rozwiązania montażowe przed i za tylną osią, bez konieczności dostosowywania całej konstrukcji do rozstawu osi czy elementów mocujących podwozie.

Bezpieczeństwo i Technologia

Widoczność na podejściu i na miejscu jest kluczowa. System sygnalizacji optycznej jest bezpośrednio zintegrowany z profilem CT i gwarantuje, że pojazd jest wyraźnie widoczny w zasięgu 360° jako pojazd uprzywilejowany. Zintegrowane moduły niebieskiego światła w górnych rogach nadwozia zapewniają maksymalną widoczność i bezpieczne warunki pracy. Nowoczesne listwy świetlne LED zintegrowane z profilem dachowym zapewniają jednolite, nieoślepiające oświetlenie przodu, boków i tyłu.

Podwozia CT Profile zapewniają maksymalną elastyczność i umożliwiają konfiguracje pojazdów w zakresie od 5,5 do 12 ton, dostosowane do wymagań operacyjnych różnych straży pożarnych na całym świecie. Oprócz europejskich podwozi dostawczych i ciężarowych można integrować także podwozia dostępne regionalnie oraz podwozia specjalne. Elastyczna zabudowa CT Profile jest połączona z podwoziem za pomocą ramy pomocniczej.

Sterowanie i monitorowanie funkcji pojazdu w CT Profile odbywa się za pośrednictwem przejrzystego panelu przełączników w kabinie kierowcy nad konsolą środkową. Technologia gaśnicza zamontowana w pojeździe obsługiwana jest bezpośrednio przy urządzeniu. Obsługa pojazdu jest prosta i przejrzysta, a system sterowania logicznego Rosenbauer z wyświetlaczem (dotykowym), przyciskami funkcyjnymi i logiką kolorów Rosenbauer jest dostępny jako opcja.

Cała zabudowa może być wykorzystana na pojemniki RTE RC Profile oraz stałe wyposażenie; boczne otwory dostępowe, drzwi wejściowe, głębokie schowki i stopnie można dostosować indywidualnie do potrzeb klienta. Wytrzymała, samonośna rama profilowa stanowi idealną podstawę techniczną dla ekonomicznych pojazdów specjalnych. Zamknięta zabudowa zapewnia dużą przestrzeń i ładowność do montażu pomp, generatorów i oświetlenia. Turbiny gaśnicze, wentylatory lub systemy układania węży można łatwo zamontować dzięki tylnej platformie.

Chemiczne Wozy Strażackie

Chemiczne wozy strażackie to specjalistyczne pojazdy, które są używane do gaszenia pożarów materiałów niebezpiecznych (HAZMAT). Służą również do powstrzymywania wycieków takich materiałów. Reagując na incydent z materiałami niebezpiecznymi, strażacy najpierw oceniają sytuację, aby określić rodzaj materiału niebezpiecznego i rozmiar wycieku. Podczas gaszenia pożarów z udziałem materiałów niebezpiecznych strażacy muszą podjąć wszelkie niezbędne środki ostrożności.

Chemiczne wozy strażackie są niezbędne z kilku powodów:

• Pozwalają strażakom na bezpieczne gaszenie pożarów z udziałem materiałów niebezpiecznych.
• Mogą być używane do zatrzymywania wycieków materiałów niebezpiecznych.
• Mogą być używane do odkażania strażaków i innych ratowników, którzy byli narażeni na działanie niebezpiecznych materiałów.

W przyszłości, w chemicznych wozach strażackich prawdopodobnie nastąpi rozwój bardziej specjalistycznego sprzętu i technologii. Niektóre straże pożarne już używają robotów do gaszenia pożarów materiałów niebezpiecznych. Kolejnym obszarem rozwoju jest zastosowanie nowych pian i suchych proszków, które są bardziej skuteczne w gaszeniu pożarów materiałów niebezpiecznych.

Te ciężarówki są wyposażone w różnorodne narzędzia i sprzęt, które pozwalają strażakom bezpiecznie gasić pożary i zatrzymywać rozlane materiały niebezpieczne.
