Wyłącznik Przeciwpożarowy w Instalacjach Fotowoltaicznych: Klucz do Bezpieczeństwa

Wyłącznik przeciwpożarowy PV to jeden z kluczowych elementów każdej nowoczesnej instalacji fotowoltaicznej. Choć jego obecność bywa czasem pomijana, pełni on niebagatelną rolę w kontekście bezpieczeństwa pożarowego. Właściwe zlokalizowanie tego komponentu to nie tylko kwestia zgodności z przepisami, ale przede wszystkim ochrona życia, zdrowia oraz mienia użytkowników systemów PV. Pamiętaj - pytanie, gdzie powinien być zamontowany wyłącznik ppoż. PV, to nie tylko kwestia formalności, ale realne bezpieczeństwo.

Czym jest wyłącznik przeciwpożarowy PV i kiedy jest wymagany?

Wyłącznik ppoż. PV (ang. Fireman Switch) to urządzenie lub zespół urządzeń umożliwiających szybkie ograniczenie niebezpiecznego napięcia w obwodach prądu stałego (DC) prowadzących od paneli do falownika. System ten musi umożliwiać szybkie ograniczenie napięcia do bezpiecznego poziomu (poniżej 120 V DC) w przewodach znajdujących się wewnątrz budynku - najlepiej w sposób automatyczny lub zdalny.

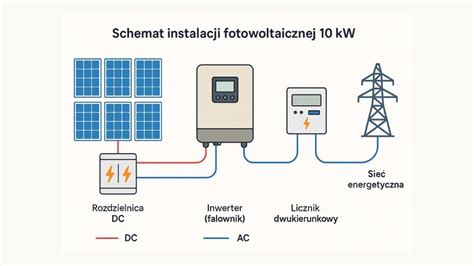

Z punktu widzenia instalacji fotowoltaicznej rozważamy stronę stałoprądową (DC) oraz przemiennoprądową (AC). Problematyczny pozostaje natomiast jedynie odcinek strony stałoprądowej w środku obiektu (strefy pożarowej), który musi być skutecznie odłączony w razie zagrożenia.

Część rzeczoznawców ppoż. nakazuje stosowanie automatycznych rozłączników DC dla każdej instalacji PV, co podkreśla rosnące wymagania dotyczące bezpieczeństwa.

Lokalizacja i dostępność wyłącznika ppoż. PV

Lokalizacja wyłącznika ppoż. PV ma kluczowe znaczenie dla jego skuteczności. Powinien być zainstalowany w miejscu łatwo dostępnym i oznakowanym, tak aby możliwe było jego szybkie zidentyfikowanie i uruchomienie przez straż pożarną. W wielu przypadkach zaleca się stosowanie rozłączników ppoż. dostępnych z zewnątrz budynku lub w jego łatwo dostępnych częściach.

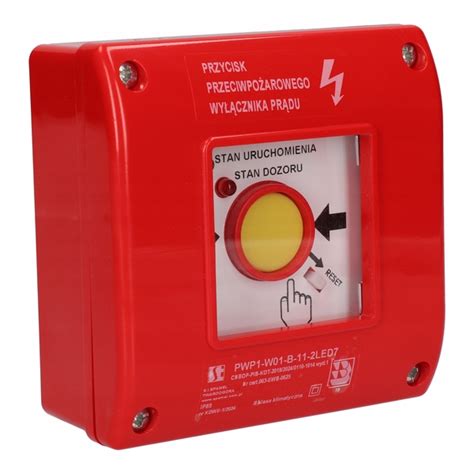

Rolą Przeciwpożarowego Wyłącznika Prądu (PWP) jest odłączenie dopływu prądu do kubatury chronionej strefy pożarowej. Oznacza to, że jego umiejscowienie musi być strategicznie przemyślane, by służby ratunkowe mogły bezpiecznie przystąpić do akcji gaśniczej.

Wymogi prawne dotyczące montażu wyłącznika przeciwpożarowego w instalacji PV

Wymogi prawne dotyczące montażu wyłącznika przeciwpożarowego w instalacjach PV są precyzowane w odpowiednich aktach. Zgodnie z Rozporządzeniem Ministra Rozwoju i Technologii z 2024 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2024, poz. [tutaj należy uzupełnić numer pozycji, jeśli dostępny]), instalacje fotowoltaiczne o mocy powyżej 6,5 kWp wymagają instalacji przeciwpożarowego wyłącznika prądu. Należy dostosować się do brzmienia par. 3.4. (lub innego odpowiedniego paragrafu wskazanego w przepisach).

Praktyczne aspekty integracji: z rozdzielnicy AC PV należy poprowadzić jedną fazę (obojętnie którą) do rozłącznika DC, który pełni funkcję rozłącznika przeciwpożarowego. W tym przypadku konieczne jest również dodanie dodatkowego wyłącznika nadprądowego, dostosowanego do przewodu 1-fazowego, którym zasilany jest rozłącznik DC.

Najczęstsze błędy przy montażu wyłącznika ppoż. PV

Mimo jasnych przepisów i zaleceń, w praktyce wciąż można spotkać się z błędami przy montażu wyłączników przeciwpożarowych w instalacjach PV. Do najczęstszych z nich należą:

• Zastosowanie niewłaściwego typu wyłącznika - np. urządzenia nieprzystosowanego do pracy z wysokimi napięciami DC lub nieposiadającego odpowiednich certyfikatów.
• Niewłaściwa lokalizacja - montaż w miejscach trudno dostępnych dla służb ratowniczych lub niewidocznych.
• Brak odpowiedniego oznakowania - co utrudnia szybką identyfikację i aktywację wyłącznika.
• Brak uwzględnienia magazynów energii - większość magazynów energii dostępnych na polskim rynku na chwilę pisania artykułu NIE MA wejścia sygnałowego EPO (Emergency Power Off), co jest kluczowe dla ich awaryjnego wyłączenia z przycisku PWP obiektu. Należy zwrócić szczególną uwagę, aby magazyny energii były wyposażone w takie wejście, aby mogły przyjąć sygnał awaryjnego wyłączenia.
