W nowoczesnych systemach rozdziału energii kluczową rolę odgrywają urządzenia zapewniające skuteczne izolowanie obwodów elektrycznych oraz bezpieczne manewrowanie pod obciążeniem. Jednym z zaawansowanych rozwiązań w tej kategorii jest rozłącznik modułowy 100A 4P 25kA FRX404 (406546), który stanowi istotny element profesjonalnych instalacji.
Parametry techniczne i konstrukcja
Konstrukcja rozłącznika opiera się na czterech biegunach, co pozwala na pełne odcięcie zasilania w układach wielofazowych. Prąd znamionowy 100A gwarantuje stabilną pracę urządzenia nawet przy wysokich obciążeniach prądowych. Urządzenie charakteryzuje się wysoką wytrzymałością zwarciową 25 kA, co znacząco podnosi poziom bezpieczeństwa całej instalacji elektrycznej. Rozłącznik pracuje przy maksymalnym napięciu znamionowym 690 V AC.
Solidna obudowa o stopniu ochrony IP20 chroni przed przypadkowym dotykiem części czynnych. Montaż urządzenia odbywa się w sposób szybki i intuicyjny na standardowej szynie TH35.
Kluczowe dane techniczne modelu FRX404:
- Liczba biegunów: 4
- Znamionowy prąd ciągły (Iu): 100 A
- Maksymalne napięcie pracy (Ue AC): 690 V
- Znamionowy warunkowy prąd zwarciowy (Iq): 25 kA
- Znamionowa moc pracy dla AC-23 (400 V): 40 kW
- Stopień ochrony części czołowej: IP20
Mechanizm sterowania i funkcjonalność
Produkt wyposażono w ergonomiczną dźwignię w kolorze czerwonym, która wyraźnie sygnalizuje aktualny stan styków. Rozłącznik modułowy FRX404 został zaprojektowany z myślą o rozbudowie o dodatkowe akcesoria sterujące. Użytkownik może zastosować wyzwalacze wzrostowe lub podnapięciowe, co umożliwia zdalne zarządzanie pracą urządzenia. Zaciski śrubowe pozwalają na pewne połączenie przewodów z momentem dokręcania do 6 Nm.
Cechy użytkowe urządzenia:
- Wbudowany mechanizm ryglujący zwiększający bezpieczeństwo podczas prac serwisowych.
- Możliwość zastosowania opcjonalnego napędu silnikowego.
- Wszechstronność zastosowań: jako rozłącznik główny, serwisowy, bezpieczeństwa oraz wyłącznik awaryjny.
- Pełna kompatybilność z wymogami dla tablic rozdzielczych.

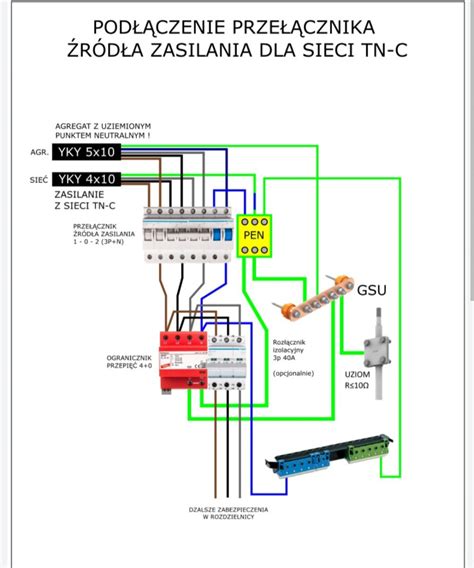

Podłączenie rozłącznika, ogranicznika i wyłączników różnicowych w rozdzielnicy XL3 LEGRAND 2/2
Zastosowanie i zgodność z normami
Rozłącznik izolacyjny tego typu jest elementem osprzętu elektroinstalacyjnego, przeznaczonym do sterowania pracą instalacji i tworzenia bezpiecznej przerwy izolacyjnej. Produkt spełnia wymogi dotyczące substancji chemicznych i został wytworzony w sposób przyjazny dla środowiska. Dzięki swojej budowie, urządzenie jest odpowiednie do montażu w tablicach rozdzielczych, zapewniając niezawodną pracę w wymagających warunkach przemysłowych i komercyjnych.
