Rola i Znaczenie Przeciwpożarowego Wyłącznika Prądu (PWP)
Bezpieczeństwo instalacji elektrycznej w budynku jest jednym z kluczowych elementów ochrony przeciwpożarowej. Podstawowym zadaniem przeciwpożarowego wyłącznika prądu jest szybkie odłączenie zasilania instalacji elektrycznej budynku w sytuacji zagrożenia pożaru lub podczas prowadzenia akcji gaśniczej. W przypadku pożaru instalacja elektryczna może stanowić dodatkowe zagrożenie dla ekip ratowniczych, dlatego po uruchomieniu wyłącznika następuje odłączenie zasilania instalacji użytkowej budynku.
Wyłączniki przeciwpożarowe wymagają również okresowej kontroli w ramach przeglądów instalacji elektrycznej w budynku, co jest kluczowe dla ich niezawodności.
Podstawy Prawne i Umiejscowienie PWP
Przeciwpożarowy wyłącznik prądu należy do urządzeń ochrony ppoż. Konieczność jego stosowania w instalacjach elektrycznych w budynkach wynika z zapisów rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Mówi o tym również rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów. Definiuje ono urządzenia przeciwpożarowe jako służące do zapobiegania powstawaniu, wykrywania oraz zwalczania pożarów lub ograniczania ich skutków (mogą to być urządzenia stałe lub półstałe, uruchamiane ręcznie lub samoczynnie).
Wyłącznik powinien być umieszczony w pobliżu głównego wejścia do budynku lub złącza. Ppoż. wyłącznik prądu musi być odpowiednio oznakowany, aby jego lokalizacja była łatwo rozpoznawalna w sytuacji awaryjnej.

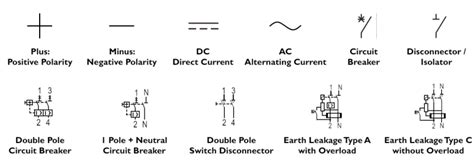

Reprezentacja PWP na Schematach Ideowych Rozdzielnicy
W dyskusji na temat projektowania instalacji elektrycznych często poruszano sposób przedstawienia wyłącznika przeciwpożarowego (PPOŻ) na schemacie rozdzielnicy. Użytkownik zapytał, jak narysować połączenie wyłącznika PPOŻ z głównym wyłącznikiem prądu, który często posiada cewkę wyzwalającą. Standardowo, na schemacie bez „przycisku pożarowego”, linię zasilającą rysuje się jedną kreską, zaznaczając, że jest to linia 4-przewodowa, a następnie umieszcza się wyłącznik i dalszy ciąg schematu z odbiornikami. Wyłącznik przeciwpożarowy wyzwala wyłącznik główny.
Kluczowe jest, gdzie i w jaki sposób umieścić wyłącznik przeciwpożarowy zabezpieczony dodatkowo wyłącznikiem nadprądowym (np. B10) w schemacie. Zastosowanie cewki zanikowej rodzi pytania o jej prawidłowe podłączenie, aby uniknąć problemów, np. w przypadku braku jednej fazy, co mogłoby paradoksalnie wyłączyć zasilanie. Jeżeli instalacja jest już wykonana, schemat ideowy powinien dokładnie odzwierciedlać jej rzeczywisty stan.
Zasilanie i Zabezpieczenie Cewki Wyzwalacza
Zabezpieczenie i zasilanie cewki wyzwalacza PWP to jeden z najistotniejszych elementów projektowania. Pomysł ze wspólnym zabezpieczeniem cewki i lampek kontrolnych, a także zastosowanie do tego celu modulika z bezpiecznikami rurkowymi, został oceniony jako nieoptymalny dla cewki, choć do lampek jak najbardziej się nadaje.
Wyzwalacz wzrostowy, stosowany na przykład z wyłącznikami FRX, jest zazwyczaj wyposażony w styk podający napięcie na cewkę wyzwalacza. Ten styk odłącza napięcie z cewki po wyzwoleniu aparatu. Dzięki temu, bez dodatkowych elementów (jak dodatkowy styk z opóźnionym rozłączeniem czy przekaźnik z takim stykiem), można zasilanie dla cewki wykonać SPRZED wyłącznika. Należy jednak pamiętać, że podłączenie zasilania cewki wzrostowej przed wyłącznikiem głównym oznacza, że przewód do wyłącznika PPOŻ nie jest chroniony przez główny wyłącznik. Konieczne jest więc zastosowanie dodatkowego zabezpieczenia przed skutkami zwarcia, na przykład bezpiecznika instalacyjnego, zwykle o prądzie 6A (np. B6). Ważne jest, aby zwrócić uwagę na odporność zwarciową takiego zabezpieczenia, aby prąd zwarcia jej nie przekraczał.
Dla obwodu sterowania przyciskiem PWP, podając napięcie z zabezpieczenia na styk C1 cewki wybijakowej, a ze styku C2 wyprowadzając przewód do przycisku i przewód powrotny z przycisku podłączając do N, uzyskuje się, że obwód do przycisku po wyzwoleniu jest bez napięcia.
Shunt Trip Breaker Video
Wybór Aparatury i Rodzaje Rozłączników
W obiektach użyteczności publicznej, takich jak przychodnie, często stosuje się wyłączniki typu FRX304. W dyskusji poruszono wybór pomiędzy rozłącznikami 3-polowymi a 3+N. W ofercie producentów takich jak Hager dostępne są rozłączniki pod wyzwalacze wzrostowe do kaset o stykach 80A z torami 3L+N. Producent Schneider również oferuje konkurencyjne rozwiązania, często w porównywalnej lub niższej cenie. Pytano również, czy zastosowanie 3-polowego wyłącznika FRX w obiekcie użyteczności publicznej jest właściwe.
Rozważano również zastosowanie wyłącznika nadprądowego B10 do zabezpieczenia wyłącznika przeciwpożarowego. Istotne jest, aby zabezpieczenie to było prawidłowo dobrane do charakterystyki instalacji i spełniało wszystkie wymagane normy techniczne.
