W systemach instalacyjnych łączących funkcje wody bytowej i przeciwpożarowej, kluczową rolę odgrywa niezawodna automatyka hydrauliczna. Do grupy zaworów specjalnych zaliczane są zawory pierwszeństwa, które stanowią element instalacji przeciwpożarowych. Ich zadaniem jest zapewnienie odpowiedniego ciśnienia wody na wypadek konieczności przeprowadzenia akcji gaśniczej. Urządzenia te, zazwyczaj działając niezauważenie, w momencie wybuchu pożaru stają się decydujące dla powodzenia akcji gaśniczej.
Co to jest zawór pierwszeństwa i jak działa?
Zawór pierwszeństwa to urządzenie hydrauliczne, które montuje się na odejściu instalacji wody gospodarczej (bytowej) w systemach zasilanych ze wspólnego źródła wody co instalacja przeciwpożarowa. Zawór pierwszeństwa służy do regulacji oraz podtrzymywania ciśnienia wody. Jest on jednym z rodzajów zaworów specjalnych, dlatego wyróżnia się szczególną odpornością na korozję oraz działanie wysokiego ciśnienia. Zawory pierwszeństwa wykonywane są z trwałych materiałów, dzięki czemu ryzyko wystąpienia ich awarii redukowane jest do minimum. Wysoka jakość zaworów pierwszeństwa sprawia, że doskonale sprawdzają się one podczas intensywnego trybu pracy w bardzo trudnych warunkach.
Zadaniem zaworu pierwszeństwa jest utrzymanie zadanego ciśnienia przed zaworem. W normalnych warunkach, gdy ciśnienie w sieci jest wysokie, zawór jest otwarty i zasila budynek w wodę. Jednak w momencie uruchomienia hydrantów lub tryskaczy, ciśnienie w sieci gwałtownie spada. Wtedy zawór pierwszeństwa musi natychmiast się zamknąć, odcinając wodę dla biur czy mieszkań. Dzięki temu cała dostępna woda i ciśnienie kierowane są wyłącznie do gaszenia pożaru. Awaria tego zaworu (niezamknięcie się) może spowodować, że w hydrantach zabraknie ciśnienia, co uniemożliwi skuteczną walkę z ogniem.
Zawór pierwszeństwa ma za zadanie zarówno redukować, jak i podtrzymywać ciśnienie wody. Pozwala on na odcięcie dopływu wody do instalacji socjalno-bytowej w momencie, gdy ciśnienie wody w instalacji przeciwpożarowej zaczyna spadać, co ma ogromne znaczenie dla zmniejszenia szkód wyrządzonych przez pożar. Dzięki zaworowi pierwszeństwa nie dochodzi do sytuacji braku odpowiedniego ciśnienia wody, które jest niezbędne w celu ugaszenia pożaru. Zawór pierwszeństwa pełni jednocześnie funkcję regulatora oraz ogranicznika ciśnienia. Oprócz funkcji odcinania wody w instalacji socjalno-bytowej pełni on także funkcję zabezpieczenia przed zbyt wysokim ciśnieniem w sieci wodociągowej. Możliwe jest to dzięki śrubie pilota nastawy poziomu ciśnienia. W sytuacji, gdy ciśnienie wody zaczyna spadać poniżej ustalonego wcześniej poziomu, zawór pierwszeństwa zaczyna się zamykać.
Zawory pierwszeństwa Danfoss - zalecenia projektowe oraz zasada działania w praktyce
Rola zaworu pierwszeństwa w systemach przeciwpożarowych
Od wielu lat w funkcji zaworu pierwszeństwa (tj. do odcinania instalacji wody użytkowej wewnątrz budynku na wypadek pożaru tak, aby zapewnić na ten czas maksymalne ciśnienie w instalacji hydrantowej) stosowane są zawory elektromagnetyczne, najczęściej w połączeniu z presostatem. Zapewnienie możliwości poboru wody do celów przeciwpożarowych o wymaganych parametrach ciśnienia i wydajności powinno w budynku być zapewnione niezależnie od stanu pracy innych systemów bądź urządzeń.
Wymogi prawne i bezpieczeństwo
Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. nr 109, poz. 719) dopuszcza możliwość przyłączania przyborów sanitarnych do przewodów zasilających instalacji wodociągowej przeciwpożarowej pod warunkiem, że w przypadku ich uszkodzenia nie spowoduje to niekontrolowanego wypływu wody z instalacji (§25.8). Zgodnie z §25.9, możliwość poboru wody do celów przeciwpożarowych o wymaganych parametrach ciśnienia i wydajności powinna w budynku być zapewniona niezależnie od stanu pracy innych systemów bądź urządzeń. Może to być realizowane poprzez sygnał ze sterownika instalacji przeciwpożarowej lub poprzez presostat mierzący ciśnienie w instalacji hydrantowej.
Serwis i konserwacja zaworów pierwszeństwa
Serwis zaworów pierwszeństwa to gwarancja bezpieczeństwa pożarowego. W systemach instalacyjnych łączących funkcje wody bytowej i przeciwpożarowej, niezawodna automatyka hydrauliczna odgrywa kluczową rolę. Regularna konserwacja tych elementów to nie tylko wymóg prawny, ale przede wszystkim wyraz odpowiedzialności za bezpieczeństwo obiektu.
Dlaczego przegląd zaworów pierwszeństwa jest konieczny?
Urządzenia te pracują w specyficznych warunkach. Przez 99% czasu swojego życia pozostają w pozycji otwartej. Brak regularnego ruchu (przesterowania) jest dla armatury hydraulicznej bardzo szkodliwy. Osady z wody, kamień kotłowy oraz starzenie się elementów gumowych mogą spowodować, że w kluczowym momencie zawór „zapiecze się” i nie zadziała.

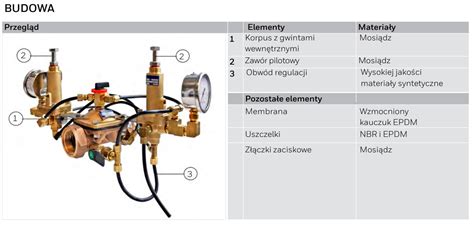

Profesjonalny przegląd zaworów pierwszeństwa ma na celu wymuszenie pracy zaworu w warunkach kontrolowanych oraz weryfikację stanu jego elementów sterujących. Najważniejszym elementem jest tutaj pilot sterujący - mały, precyzyjny zawór, który decyduje o otwarciu lub zamknięciu głównego organu zamykającego. To właśnie pilot jest najbardziej wrażliwy na zanieczyszczenia.
Zakres prac serwisowych
Podczas serwisu zaworów pierwszeństwa, prace są wykonywane według ściśle określonych procedur producenta, nie ograniczając się do powierzchownych oględzin. Praca polega na symulacji warunków pożarowych i sprawdzeniu reakcji urządzenia.
Szczegółowy zakres czynności obejmuje:
- Wizualną ocenę stanu korpusu i rurek impulsowych (często ulegają one uszkodzeniom mechanicznym lub korozji).
- Czyszczenie filtra wstępnego w obwodzie sterującym (zatkany filtr może całkowicie unieruchomić zawór).
- Sprawdzenie i regulację nastawy pilota sterującego.
- Weryfikację stanu membrany głównej - sprawdzenie, czy guma nie jest sparciała lub pęknięta.
- Test funkcjonalny: symulowane obniżenie ciśnienia na dolocie i obserwacja momentu zamknięcia zaworu.
- Sprawdzenie szczelności zamknięcia - czy zawór całkowicie odcina przepływ (brak przebić).
Jeśli podczas przeglądu stwierdzone zostaną usterki, przystępuje się do regeneracji. Dostępne są zestawy naprawcze (membrany, uszczelnienia, sprężyny) do większości popularnych marek. W przypadku, gdy regeneracja jest nieopłacalna, proponuje się montaż nowego urządzenia.
Typowe usterki i ich objawy
Często objawy uszkodzonego zaworu pierwszeństwa są subtelne lub mylone z innymi problemami w sieci wodociągowej. Warto zwracać uwagę na nietypowe zachowanie instalacji. Poniższa tabela prezentuje najczęstsze problemy, które mogą wskazywać na potrzebę serwisu zaworów pierwszeństwa:
| Objaw Usterki | Prawdopodobna Przyczyna | Działanie Serwisu |
|---|---|---|
| Zawór nie zamyka się przy spadku ciśnienia | Zablokowany pilot sterujący, pęknięta membrana | Wymiana membrany, czyszczenie i kalibracja pilota |
| Brak wody w budynku mimo dobrego ciśnienia w sieci | Zatkany filtr obwodu sterującego, zawór zablokowany w pozycji zamkniętej | Płukanie obwodu sterującego, udrożnienie rurek impulsowych |
| Głośna praca, wibracje (stukanie) | Powietrze w komorze sterującej, źle dobrana prędkość reakcji | Odpowietrzenie zaworu, regulacja zaworów iglicowych (tłumienie) |
| Wyciek wody na zewnątrz zaworu | Zużyte uszczelki płaskie lub O-ringi | Wymiana kompletu uszczelnień korpusu i pilota |
Integracja z systemem PPOŻ i różnice od innych zaworów
Integracja i kompleksowa obsługa
Zawór pierwszeństwa jest tylko jednym z elementów układanki. Aby system przeciwpożarowy był skuteczny, wszystkie jego komponenty muszą ze sobą współgrać. Często serwisuje się te zawory przy okazji większych prac, takich jak przeglądy pompowni czy instalacji hydrantowych. Połączenie tej usługi z przeglądem hydrantów daje pewność, że w razie zagrożenia zadziała zarówno źródło wody (pompy, sieć), system dystrybucji (zawory), jak i punkty odbioru (hydranty).
Zawór pierwszeństwa a reduktor ciśnienia
Częstym błędem w eksploatacji jest mylenie zaworów pierwszeństwa ze zwykłymi reduktorami ciśnienia. Choć z wyglądu mogą być podobne (szczególnie w przypadku armatury pilotowej), ich funkcja jest odwrotna. Reduktor ciśnienia pilnuje ciśnienia *za* zaworem, a zawór pierwszeństwa pilnuje ciśnienia *przed* zaworem. Dlatego tak ważne jest, aby serwis zaworów pierwszeństwa wykonywali specjaliści, którzy potrafią odróżnić te urządzenia i poprawnie je wyregulować.
Niewłaściwa regulacja może doprowadzić do sytuacji, w której budynek zostanie pozbawiony wody przy normalnych wahaniach ciśnienia w sieci miejskiej, co jest uciążliwe dla użytkowników. Precyzyjne ustawienie punktu zadziałania, z zachowaniem bezpiecznego marginesu, jest kluczowe.
Legalizacja i dokumentacja
Każdy wykonany przegląd zaworów pierwszeństwa powinien kończyć się wystawieniem stosownego protokołu. Jest to dokument niezbędny dla zarządcy budynku, ubezpieczyciela oraz straży pożarnej podczas kontroli. W protokole powinny znaleźć się informacje o stanie technicznym urządzenia, zmierzonych parametrach (ciśnienie zamknięcia/otwarcia) oraz zaleceniach pokontrolnych. Rzetelnie i czytelnie prowadzona dokumentacja pozwala zbudować historię serwisową urządzenia, co umożliwia w przyszłości przewidzenie konieczności wymiany części eksploatacyjnych.
Najczęściej zadawane pytania (FAQ) - Serwis zaworów pierwszeństwa
- Jak często należy wykonywać przegląd zaworów pierwszeństwa?
Zaleca się wykonywanie przeglądu technicznego co najmniej raz w roku, najlepiej przy okazji obowiązkowego przeglądu instalacji przeciwpożarowej i hydrantów. - Czy zawór pierwszeństwa odcina wodę w kranach podczas pożaru?
Tak, to jego główne zadanie. Gdy ciśnienie w sieci spada z powodu poboru wody przez straż pożarną, zawór zamyka dopływ do instalacji bytowej, aby zapewnić wodę do gaszenia. - Czy można naprawić stary zawór pierwszeństwa?
Większość markowych zaworów (np. Honeywell, Cla-Val, Socla) jest naprawialna. Serwis polega na wymianie membran, uszczelek i czyszczeniu pilotów. - Czym różni się zawór pierwszeństwa od reduktora ciśnienia?
Reduktor obniża ciśnienie za zaworem (dla odbiorcy), a zawór pierwszeństwa utrzymuje minimalne ciśnienie przed zaworem (dla sieci/źródła). Działają odwrotnie. - Jakie są objawy uszkodzonego zaworu pierwszeństwa?
Najczęstsze objawy to brak wody w budynku mimo braku pożaru (zbyt wczesne odcięcie) lub spadek ciśnienia w hydrantach podczas próby wydajności (brak odcięcia wody bytowej). - Czy serwis jest możliwy na działającej instalacji?
Większość prac wykonuje się na obiekcie. Instalacja musi jednak posiadać sprawne zawory odcinające (serwisowe) przed i za zaworem pierwszeństwa, aby można go było odseparować. - Czy zawór pierwszeństwa wymaga zasilania elektrycznego?
Większość standardowych zaworów pierwszeństwa to urządzenia hydrauliczne, sterowane samym medium (wodą) i nie wymagają prądu. Istnieją jednak wersje z elektrozaworami sterującymi. - Czy wystawiany jest protokół dla straży pożarnej?
Tak, po przeglądzie wystawiany jest protokół potwierdzający sprawność działania zaworu, który jest honorowany podczas kontroli ppoż. - Czy serwuje się też pompy pożarowe współpracujące z zaworami?
Tak, zajmuje się kompleksową obsługą pompowni. - Ile kosztuje regeneracja zaworu pierwszeństwa?
Koszt zależy od średnicy zaworu (DN) i zakresu uszkodzeń. Wymiana samej membrany jest tańsza niż wymiana całego układu pilotowego.
