Zbiorniki Przeciwpożarowe: Kompleksowy Przewodnik po Wymaganiach i Zastosowaniu

Zbiorniki przeciwpożarowe stanowią kluczowy element systemów ochrony przeciwpożarowej, zapewniając dostęp do wody niezbędnej podczas akcji gaśniczych. Są one stosowane przede wszystkim tam, gdzie sieć wodociągowa nie ma wystarczającej ilości wody w przypadku wystąpienia pożaru lub nie ma jej wcale. Główną funkcją zbiorników ppoż jest magazynowanie wody, wykorzystywanej przez straż pożarną. Dobór i budowę zbiornika należy uwzględnić już na etapie projektowania budowy bądź rozbudowy obiektu. Jest to ważne nie tylko z punktu widzenia bezpieczeństwa mienia i jego użytkowników, ale również ze względu na przepisy, które ściśle regulują kwestie związane z zabezpieczeniem obiektów na wypadek pojawienia się ognia.

Historia i Ewolucja Przeciwpożarowych Źródeł Wody

Historia zbiorników przeciwpożarowych sięga kilku wieków wstecz, co świadczy o ich ważnej funkcji. Dawniej zbiorniki przeciwpożarowe wewnętrzne nie istniały, a w razie zagrożenia pożarowego korzystano z naturalnych sadzawek, jeziorek czy poid dla zwierząt, zgromadzoną tam wodę dowożąc w beczkach na miejsce pożaru.

Początki Zorganizowanej Ochrony Przeciwpożarowej

Na początku XIX wieku powstały pierwsze oddziały straży pożarnej, które w razie konieczności dowoziły wodę w beczkach. Pierwsze oddziały powstały w miastach, a następnie również w mniejszych miejscowościach. Szybkie napełnianie beczek wodą podczas pożaru sprawiło, że zbiornik wody do celów ppoż stał się niezbędną instalacją. Już w tamtych czasach, jeżeli w okolicy nie było naturalnych źródeł wody, budowano specjalistyczne przeciwpożarowe zbiorniki wodne. Tego rodzaju zbiorniki mogły mieć różną wielkość w zależności od potrzeb, a początkowo były to instalacje dobrowolne. Niedługo później zostały one ściśle opisane przepisami i stały się koniecznością. Były wymagane przez firmy ubezpieczeniowe i zwykle budowano je w ścisłej zabudowie, niedaleko remiz straży pożarnej.

Rozwój Technologii i Hydrantów

Wraz z rozwojem technologii i powstaniem pomp napędzanych spalinami czy elektrycznością, do zbiornika wystarczyło wrzucić wąż, który zasysał wodę. W XX wieku ściany nowoczesnych zbiorników przeciwpożarowych były skośne, co ułatwiało ich budowanie z betonu. Zbiorniki przeciwpożarowe były głównym źródłem wody aż do lat 80. XX wieku. Wówczas znacznie rozbudowano sieć wodociągów i zbudowano hydranty. Obecnie dostęp do wody jest o wiele łatwiejszy, a zbiornik ppoż z tworzywa przydaje się raczej tylko w konkretnych sytuacjach. Są to zwykle różnego rodzaju magazyny, lasy czy też budynki użyteczności publicznej, w których musi być zamontowana sieć zraszaczy. Jest to dodatkowe zabezpieczenie, które przydaje się w razie pożaru, gdy straż nie może szybko i bezproblemowo dojechać na miejsce.

Wymagania Prawne i Normy dla Zbiorników Przeciwpożarowych

Zbiorniki przeciwpożarowe podlegają ścisłej regulacji prawnej. W Polsce warunki ich budowy są regulowane przez rozporządzenia Ministra Infrastruktury i Ministra Spraw Wewnętrznych i Administracji oraz o krajowe normy.

Polskie Akty Prawne

Przepisy prawa w Polsce regulują wymagania ochrony przeciwpożarowej, wedle których inwestor jest zobowiązany do uwzględnienia możliwości poboru wody z hydrantu o wydajności nie mniejszej niż 10 dm³/s. Głównymi aktami prawnymi są:

• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002 r., nr 75, poz. 690).
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz. U. z 2009 r., nr 124, poz. 1030).
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów pożarowych (Dz. U. z 2010 r., nr 109, poz. 719).
• Norma PN-B-02857:2017-04 - "Ochrona przeciwpożarowa budynków, Przeciwpożarowe zbiorniki wodne. Wymagania ogólne". Norma ta, obowiązująca od 2017 roku, określa wymagania dla wszystkich typów zbiorników przeciwpożarowych: naziemnych, półpodziemnych, podziemnych, krytych i otwartych.

Międzynarodowe Standardy

Dla polskich inwestorów niewiążące, ale przydatne przy projektowaniu mogą być też akty wydane przez zagraniczne organy, zwłaszcza przy projektach o podwyższonych wymaganiach bezpieczeństwa:

• NFPA 22: opracowany przez amerykański National Fire Protection Association standard opisujący kwestie projektowania, montażu i serwisowania zbiorników ppoż. Wskazuje m.in. na czas napełnienia zbiornika (maksymalnie 8 godzin) oraz budowę przewodu napełniającego i przelewowego.
• FM Approvals: standardy przyznawania międzynarodowego certyfikatu wydawany przez FM Global produktom zapobiegającym powstawaniu szkód różnego typu (w tym w wyniku pożarów).

Kiedy Wymagany Jest Zbiornik Przeciwpożarowy?

Obowiązek zastosowania zbiornika przeciwpożarowego wynika z oceny dostępności wody do celów gaśniczych oraz z charakterystyki zagrożenia obiektu. Jest on wymagany, gdy:

• Dana lokalizacja jest pozbawiona dostępu do sieci wodociągowej lub jej efektywność jest zbyt niska do opanowania ewentualnego pożaru.
• Hydranty zasilane wodą z sieci nie zapewniają wystarczającej efektywności (wydajności nie mniejszej niż 10 dm³/s).
• Na terenie obiektu występuje zwiększone ryzyko pożarowe (np. przez składowanie materiałów łatwopalnych i wybuchowych).
• Specyfika danej lokalizacji utrudnia dojazd służb ratunkowych.
• Ugaszenie ewentualnego pożaru wiązałoby się z koniecznością dostępu do stałego rezerwuaru wody.

Rozporządzenie z dnia 24 lipca 2009 r. szczegółowo określa obiekty, które należy bezwzględnie wyposażyć w zbiornik do magazynowania wody na wypadek pożaru. Są to między innymi:

• Budynki użyteczności publicznej i zamieszkania zbiorowego.
• Obiekty budowlane produkcyjne i magazynowe, usytuowane poza granicami jednostek osadniczych wymienionych w Rozporządzeniu, o kubaturze brutto przekraczającej 2 500 m³ lub o powierzchni przekraczającej 500 m².

Obowiązek budowy zbiornika przeciwpożarowego dotyczy zarówno obiektów powstających, jak i tych, których charakter użytkowania ma się zmienić, czyli budynków przekształcanych lub modyfikowanych.

Pozwolenie na Budowę Zbiornika Przeciwpożarowego

Przepisy budowlane dotyczące zbiorników przeciwpożarowych różnią się w zależności od ich rodzaju, konstrukcji oraz sposobu posadowienia. Zbiorniki o trwałej konstrukcji - zwłaszcza żelbetowe, stalowe lub podziemne - traktowane są jako obiekty budowlane, a ich realizacja wymaga uzyskania pozwolenia na budowę.

Inaczej wygląda sytuacja w przypadku zbiorników tymczasowych lub elastycznych, stosowanych jako rozwiązania mobilne, np. w czasie rozbudowy obiektów lub na terenach bez stałej infrastruktury. Jeżeli taki zbiornik nie jest trwale związany z gruntem, może być wykonany na podstawie zgłoszenia robót budowlanych. Decyzja o sposobie kwalifikacji inwestycji zależy od lokalnych warunków, sposobu montażu oraz opinii rzeczoznawcy ds. zabezpieczeń przeciwpożarowych.

Rodzaje Zbiorników Przeciwpożarowych i Ich Zastosowanie

Zbiorniki przeciwpożarowe różnią się konstrukcją, sposobem posadowienia oraz przeznaczeniem. Dobór typu konstrukcji uzależniony jest od charakteru obiektu, dostępności terenu i wymaganego zapasu wody do celów gaśniczych.

Zbiorniki Naziemne, Podziemne i Półpodziemne

• Zbiorniki naziemne: Stosuje się je tam, gdzie liczy się szybki dostęp do wody i łatwość konserwacji. Wykonuje się je najczęściej ze stali, żelbetu lub w formie elastycznych konstrukcji z tkanin technicznych. Ich montaż nie wymaga głębokich wykopów, a serwisowanie jest proste i mało inwazyjne.
• Zbiorniki podziemne: Umieszcza się je pod powierzchnią gruntu, co pozwala zachować przestrzeń użytkową na działce i ograniczyć wpływ warunków atmosferycznych. Są powszechnie stosowane w miastach i przy obiektach o ograniczonej powierzchni zabudowy.
• Zbiorniki półpodziemne: Pośrednie rozwiązanie, w którym część konstrukcji znajduje się pod ziemią, a część nad nią, co umożliwia lepsze dopasowanie do warunków lokalnych.

Otwarte Zbiorniki Przeciwpożarowe

W wielu przypadkach za zbiorniki przeciwpożarowe uznaje się również otwarte zbiorniki wodne, takie jak stawy, zbiorniki retencyjne czy jeziora. Mogą one pełnić funkcję źródła wody do gaszenia pożarów, o ile są zgodne z zasadami zamieszczonymi w normie PN-B-02857:2017-04. Taki zbiornik musi spełniać wymagania dotyczące minimalnej głębokości 2,0 m, wydzielonego stanowiska czerpania wody oraz utwardzonego dojazdu dla pojazdów pożarniczych. Rozwiązania te są często wykorzystywane na terenach przemysłowych i wiejskich, gdzie brak jest infrastruktury wodociągowej.

Wymagania Techniczne i Konstrukcyjne

Zbiorniki przeciwpożarowe muszą być zgodne z rygorystycznymi wymaganiami technicznymi, które zapewniają ich niezawodne działanie w sytuacjach awaryjnych. Norma PN-B-02857:2017-04 precyzuje kryteria dotyczące pojemności, głębokości, konstrukcji oraz materiałów.

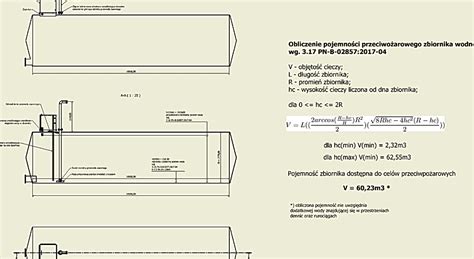

Pojemność Zbiornika Przeciwpożarowego

Minimalna pojemność zbiornika wodnego przeznaczonego do celów przeciwpożarowych wynosi 50 m³, jednak rzeczywista wartość zależy od rodzaju obiektu i poziomu zagrożenia pożarowego. Pojemność zbiornika dla budynków produkcyjnych i magazynowych ustala się na podstawie indywidualnych parametrów, takich jak gęstość obciążenia ogniowego oraz przewidywany czas trwania pożaru. Dla budynków użyteczności publicznej typowa pojemność wynosi 100-200 m³.

W celu zrekompensowania ewentualnych strat wody przy niepełnym opróżnieniu, pojemność zbiornika powinna być zwiększona o 2,5%. Rozporządzenie z 24 lipca 2009 roku określa konkretne wartości zaopatrzenia w wodę:

• Dla budynku o kubaturze brutto do 5 000 m³ i o powierzchni wewnętrznej do 1 000 m² - 10 dm³/s z co najmniej jednego hydrantu o średnicy 80 mm lub 100 m³ zapasu wody w przeciwpożarowym zbiorniku wodnym.
• Dla budynków niewymienionych w paragrafie 3. w ust. 1. i pkt. 1. Rozporządzenia - 20 dm³/s łącznie z co najmniej dwóch hydrantów o średnicy 80 mm lub 200 m³ zapasu wody w przeciwpożarowym zbiorniku wodnym.

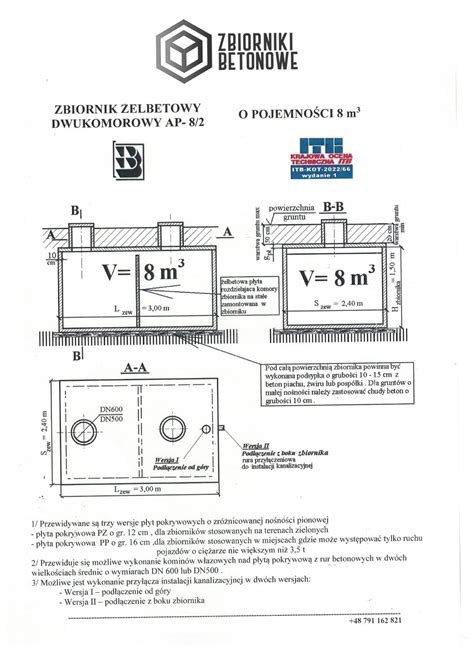

Głębokość i Konstrukcja Zbiornika

Głębokość zbiorników ppoż., zgodnie z wymaganiami normy, nie może być mniejsza niż 2,0 m, a różnica wysokości między poziomem czerpania wody a najniższym użytecznym poziomem cieczy nie powinna przekraczać 5,0 m. Konstrukcja musi gwarantować szczelność i odporność na oddziaływanie czynników atmosferycznych, zmian temperatury oraz obciążeń mechanicznych. Zbiorniki powinny być wykonane z przegród lub membran wodoszczelnych w sposób zapewniający ochronę projektowanego zapasu wody przed zamarzaniem. W przypadku zbiorników elastycznych dopuszcza się zastosowanie kilku połączonych pojemników o średnicy przewodów łączących co najmniej 300 mm, co umożliwia równomierny przepływ wody.

Materiały Konstrukcyjne i Trwałość

Zbiorniki ppoż. wykonuje się z różnych materiałów, w tym z betonu, stali nierdzewnej, polietylenu (PE) lub innych tworzyw sztucznych (np. GRP) oraz tkanin technicznych o wysokiej odporności mechanicznej. Niezależnie od materiału, musi on być w pełni szczelny, odporny na niskie temperatury, korozję oraz rozciąganie i rozerwanie, a jego żywotność powinna być potwierdzona przez producenta. Wszystkie elementy stalowe, w tym śruby, użyte do budowy zbiornika, powinny być zabezpieczone poprzez proces cynkowania ogniowego, co zapewnia nierozerwalne stopowe połączenie powłoki cynkowej ze stalą. Membrana montowana w zbiornikach musi być produktem najwyższej jakości, zachowującym wymagane parametry, co zapewnia bardzo wysoką skuteczność podczas próby szczelności zbiornika oraz długoletnią żywotność hydroizolacji.

Izolacja i Ochrona Przed Zamarzaniem

Niezbędne jest zabezpieczenie zbiornika przed zamarzaniem wody w okresie zimowym. W tym celu stosuje się systemy grzewcze lub izolację termiczną. Dostępne są warianty izolacji płaszcza zbiornika: wewnętrzna i zewnętrzna. Do izolacji wewnętrznych często stosuje się płyty XPS (tzw. styrodur), najczęściej o grubości minimum 40 mm. XPS charakteryzuje się wyjątkową twardością i odpornością na nacisk, połączeniem zakładkowym dzięki profilowanym krawędziom, bardzo dobrymi warunkami higroskopijnymi (niski stopień nasiąkliwości), bardzo dobrymi właściwościami izolacyjnymi, trudnozapalnością (klasa E według EN 13501-1:2019-02; oraz C w zależności od wymogów wybranego standardu projektowego) oraz wysoką graniczną temperaturą stosowania. XPS skutecznie izoluje i chroni membranę EPDM przed kontaktem ze stalowymi ścianami zbiornika.

Lokalizacja i Dostępność Przeciwpożarowego Zbiornika Wodnego

Prawidłowa lokalizacja zbiornika przeciwpożarowego ma decydujące znaczenie dla skuteczności działań ratowniczych. Norma PN-B-02857:2017-04 określa zarówno maksymalne odległości od chronionych obiektów, jak i warunki umożliwiające swobodny dostęp jednostek straży pożarnej.

• Zbiornik ppoż. powinien być usytuowany w odległości nieprzekraczającej 250 m od budynku lub instalacji, które ma zabezpieczać. Zaleca się jego lokalizację w punkcie centralnym względem chronionych obiektów, co skraca czas dojazdu i poboru wody.
• Między zbiornikiem a budynkiem należy zachować strefę pożarową oddzielenia, realizowaną w postaci pasa wolnego terenu lub ściany o odpowiedniej odporności ogniowej.
• Minimalna odległość stanowiska czerpania wody od obiektu powinna wynosić 8 m, a w przypadku budynków, których ściana zewnętrzna nie spełnia wymagań klasy odporności ogniowej E15, odległość ta wzrasta do 16 m.
• Stanowisko to musi znajdować się nie dalej niż 2 m od punktu poboru wody i zapewniać możliwość ustawienia pojazdu pożarniczego o długości do 12 m.
• Dojazd do zbiornika przeciwpożarowego powinien spełniać wymagania przewidziane dla dróg pożarowych - posiadać utwardzoną nawierzchnię, odpowiedni promień skrętu i nośność dostosowaną do ciężaru pojazdów gaśniczych. Jeżeli bezpośredni dojazd nie jest możliwy, dopuszcza się wykonanie utwardzonego dojścia o długości nieprzekraczającej 50 m i szerokości minimum 1,5 m.

Wyposażenie Zbiornika Przeciwpożarowego

Aby przeciwpożarowy zbiornik wodny spełniał wymagania normy PN-B-02857:2017-04, musi być wyposażony w komplet elementów umożliwiających bezpieczny i efektywny pobór wody przez jednostki ratownicze.

• Przyłącza ssawne: Umożliwiają podłączenie pomp pożarniczych. Ich średnica nie może być mniejsza niż 100 mm, a w przypadku pojedynczego przewodu w zbiorniku naziemnym - 150 mm. Przewody powinny być wykonane z materiałów odpornych na korozję i szczelne przy podciśnieniu co najmniej 0,07 MPa. Na wlocie przewodu ssawnego montuje się zawór zwrotny, a jego zakończenie wyposażone jest w nasady strażackie typu 110 zgodne z normą PN-M-51038. Dla zbiorników o większej pojemności zaleca się zastosowanie dwóch lub trzech przewodów ssawnych.
• Studzienka ssawna: Stanowi połączenie pomiędzy zbiornikiem a stanowiskiem czerpania wody. Musi mieć średnicę minimum 1 m i głębokość co najmniej 2 m, a także zapewniać wydajność przepływu nie mniejszą niż 1200 dm³/min. Powinna być szczelna, zabezpieczona przed zamarzaniem oraz wyposażona w pokrywę o średnicy minimum 60 cm.
• System zabezpieczenia przeciw zamarzaniu: Obejmuje kable i maty grzewcze oraz izolację termiczną, pozwalające utrzymać temperaturę wody na poziomie bezpiecznym dla pracy urządzeń.
• Przyłącze do napełniania: W przypadku zbiorników zasilanych z sieci konieczne jest przyłącze umożliwiające ich napełnianie w wymaganym czasie.
• Dodatkowe elementy: Dostęp do dachu zbiornika zapewnia stalowa, systemowa drabina wraz ze spocznikami i podestami. Na dachu znajduje się właz umożliwiający wizję wnętrza zbiornika. Zbiornik powinien być również wyposażony w czytelne oznakowanie, główny wyłącznik instalacji elektrycznej oraz utwardzone stanowisko czerpania wody.

Czas Napełniania i Eksploatacja Zbiorników Przeciwpożarowych

Utrzymanie zbiorników przeciwpożarowych w pełnej sprawności wymaga przestrzegania zasad ich eksploatacji i kontrolowanego napełniania. Czas uzupełniania wody po opróżnieniu zbiornika został określony w normie PN-B-02857:2017-04:

• Dla zbiorników o pojemności do 100 m³ proces napełniania powinien zakończyć się w ciągu 48 godzin.
• W przypadku konstrukcji o pojemności powyżej 100 m³ wymaga się, by w tym samym czasie osiągnięto minimum 50% objętości, a pełne napełnienie nastąpiło nie później niż po 72 godzinach.

Zbiornik ppoż. powinien być regularnie kontrolowany pod względem szczelności, czystości i drożności przewodów. Okresowe przeglądy techniczne obejmują ocenę stanu konstrukcji, pomiar poziomu wody, weryfikację systemów grzewczych i urządzeń zabezpieczających przed przepełnieniem. Dla obiektów narażonych na korozję lub ekspozycję na zmienne warunki atmosferyczne zaleca się prowadzenie dokumentacji eksploatacyjnej.

Certyfikacja i Zgodność z Prawem

Zgodnie z polskim Prawem Budowlanym, stałe urządzenia przeciwpożarowe muszą być wykonane z wyrobów dopuszczonych do obrotu. Jedynym, oficjalnym i niepodważalnym potwierdzeniem takiego dopuszczenia dla zbiornika ppoż. jest Krajowy Certyfikat Stałości Właściwości Użytkowych wydany przez CNBOP-PIB (Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej im. Józefa Tuliszkowskiego). Profesjonalne zbiorniki przeciwpożarowe powinny posiadać niezbędne certyfikaty i dopuszczenia do stosowania w ochronie przeciwpożarowej, a ich produkty regularnie poddaje się testom i badaniom w celu zapewnienia zgodności z aktualnymi normami i standardami branżowymi.

Zgodność zbiornika przeciwpożarowego z omówionymi normami nie tylko pozwala uniknąć konsekwencji prawnych, ale też zapewnia maksymalne bezpieczeństwo eksploatacji obiektu. Zarówno konstruktorzy, jak i inwestorzy powinni zwrócić na nią szczególną uwagę.
