Wyposażenie Zamkniętych Zbiorników Przeciwpożarowych

Zbiorniki przeciwpożarowe stanowią najważniejszy element ochrony przeciwpożarowej, zwłaszcza w miejscach, w których sieć wodociągowa nie ma odpowiedniej wydajności. W systemach ochrony przeciwpożarowej zbiornik wody gaśniczej pełni znacznie ważniejszą rolę niż zwykły rezerwuar. Jest to fundament bezpieczeństwa - swoista „skrzynka ratunkowa”, która zapewnia nieprzerwany dostęp do wody dla instalacji gaśniczych. Hydranty, tryskacze, a także nowoczesne systemy mgły wodnej - wszystkie te rozwiązania wymagają niezawodnego źródła zasilania. Zbiorniki przeciwpożarowe są szczególnie istotne w lokalizacjach, gdzie infrastruktura wodna nie spełnia wymogów określonych przez przepisy.

Kiedy wymagany jest zbiornik przeciwpożarowy?

Obowiązek zastosowania zbiornika przeciwpożarowego wynika z oceny dostępności wody do celów gaśniczych oraz z charakterystyki zagrożenia obiektu. W sytuacjach, gdy zewnętrzne źródła wody - sieć wodociągowa lub hydranty - nie zapewniają wymaganej wydajności, niezbędne staje się zaprojektowanie i wykonanie zbiornika ppoż.

Zgodnie z normą PN-B-02857:2017-04 i przepisami Ustawy o ochronie przeciwpożarowej, zbiornik przeciwpożarowy jest wymagany m.in. dla obiektów o zwiększonym ryzyku pożaru, takich jak hale produkcyjne, magazyny, centra logistyczne, zakłady przetwórstwa chemicznego czy obiekty infrastruktury krytycznej. W tych przypadkach zapas wody musi być stale dostępny w ilości umożliwiającej prowadzenie działań ratowniczych przez określony czas, aż do momentu uruchomienia alternatywnych źródeł zasilania.

Wymagania dla zbiorników ppoż. obejmują również budynki, w których przewidywana ilość wody do gaszenia przekracza możliwości lokalnej sieci, a także kompleksy położone poza zasięgiem infrastruktury wodociągowej. W praktyce oznacza to, że są one nie tylko elementem zabezpieczenia technicznego, lecz także warunkiem formalnym dopuszczenia obiektu do użytkowania w określonych kategoriach zagrożenia pożarowego.

Podstawy Prawne i Normatywne

W Polsce, projektowanie zbiornika przeciwpożarowego odbywa się w oparciu o rozporządzenia Ministra Infrastruktury i Ministra Spraw Wewnętrznych i Administracji, oraz o krajowe normy. Dodatkowo, zwraca się uwagę na praktyki i wymagania zapisane w światowych standardach bezpieczeństwa (np. NFPA 22 lub FM Approvals).

Krajowe Regulacje

• Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
• Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych.
• Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów pożarowych.
• Norma PN-B-02857:2017-04: Obowiązująca od 2017 roku norma określa wymagania dla wszystkich typów zbiorników przeciwpożarowych: naziemnych, półpodziemnych, podziemnych, krytych i otwartych. Jest to praktyczny przewodnik dla wszystkich zaangażowanych w projektowanie, budowę i utrzymanie zbiorników przeciwpożarowych.
• Świadectwo dopuszczenia CNBOP: Wydawane przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej, jest oficjalnym potwierdzeniem, że dany zbiornik spełnia wszystkie wymagania prawne i techniczne. Posiadanie świadectwa CNBOP jest często warunkiem koniecznym do uzyskania pozwolenia na użytkowanie obiektu.

Międzynarodowe Standardy

• NFPA 22: Standard opracowany przez amerykańską organizację National Fire Protection Association, opisujący kwestie projektowania, montażu i serwisowania zbiorników ppoż.
• FM Approvals: Standardy przyznawania międzynarodowego certyfikatu przez FM Global produktom zapobiegającym powstawaniu szkód, w tym w wyniku pożarów.

Rodzaje Zbiorników Przeciwpożarowych

Zbiorniki przeciwpożarowe różnią się konstrukcją, sposobem posadowienia oraz przeznaczeniem. Dobór typu konstrukcji uzależniony jest od charakteru obiektu, dostępności terenu i wymaganego zapasu wody do celów gaśniczych. Norma PN-B-02857:2017-04 obejmuje wszystkie typy zbiorników: naziemne, półpodziemne, podziemne, kryte i otwarte.

Charakterystyka Zbiorników Zamkniętych

Obecnie buduje się zazwyczaj zbiorniki szczelnie zamknięte, w których woda chroniona jest przed słońcem (a więc rozwojem glonów) i zanieczyszczeniem. Mogą one przyjmować formę naziemną, podziemną lub półpodziemną:

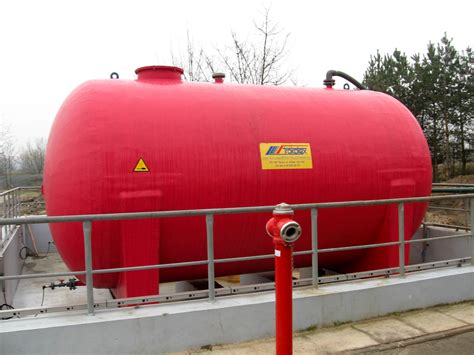

• Zbiorniki naziemne: Stosowane tam, gdzie liczy się szybki dostęp do wody i łatwość konserwacji. Wykonuje się je najczęściej ze stali, żelbetu lub w formie elastycznych konstrukcji z tkanin technicznych. Ich montaż nie wymaga głębokich wykopów, a serwisowanie jest proste i mało inwazyjne.
• Zbiorniki podziemne: Umieszcza się je pod powierzchnią gruntu, co pozwala zachować przestrzeń użytkową na działce i ograniczyć wpływ warunków atmosferycznych. Są powszechnie stosowane w miastach i przy obiektach o ograniczonej powierzchni zabudowy.
• Zbiorniki półpodziemne: Pośrednie rozwiązanie, w którym część konstrukcji znajduje się pod ziemią, a część nad nią, co umożliwia lepsze dopasowanie do warunków lokalnych.

Wymagania Techniczne i Konstrukcyjne dla Zbiorników Zamkniętych

Zbiorniki przeciwpożarowe muszą być zgodne z wymaganiami technicznymi, które zapewniają ich niezawodne działanie w sytuacjach awaryjnych. Norma PN-B-02857:2017-04 precyzuje kryteria dotyczące pojemności, głębokości, konstrukcji oraz materiałów, z jakich mogą być one wykonane.

Pojemność Zbiornika

Minimalna pojemność przeciwpożarowego zbiornika wodnego powinna wynosić co najmniej 50 m³. Rzeczywista wartość zależy od rodzaju obiektu i poziomu zagrożenia pożarowego. Dla budynków użyteczności publicznej typowa pojemność wynosi 100-200 m³, natomiast dla zakładów produkcyjnych i magazynów jest obliczana indywidualnie, z uwzględnieniem gęstości obciążenia ogniowego oraz czasu trwania pożaru. Ze względu na możliwość niepełnego opróżnienia zbiornika, należy zwiększyć każdorazowo jego pojemność o 2,5%.

Głębokość i Konstrukcja Zbiornika

Głębokość zbiorników ppoż., zgodnie z wymaganiami normy, nie może być mniejsza niż 2,0 m (głębokość poboru wody ze studni ssawnej), a różnica wysokości między poziomem czerpania wody a najniższym użytecznym poziomem cieczy nie powinna przekraczać 5,0 m. Konstrukcja musi gwarantować szczelność i odporność na oddziaływanie czynników atmosferycznych, zmian temperatury oraz obciążeń mechanicznych. Przeciwpożarowe zbiorniki wodne powinny być wykonane z przegród, membran wodoszczelnych (lub uszczelnionych membraną hydroizolacyjną), w sposób zapewniający ochronę projektowanego zapasu wody przed zamarzaniem.

W przypadku utrudnień terenowych i braku możliwości posadowienia studzienki ssawnej poniżej poziomu terenu, zbiornik należy posadowić na nasypie tak, aby zapewnić głębokość poboru wody minimum 2m.

Materiały Konstrukcyjne i Trwałość

Zbiorniki ppoż. wykonuje się z betonu, stali nierdzewnej, polietylenu lub tkanin technicznych o wysokiej odporności mechanicznej. Ważne jest to, by materiał, z którego buduje się zbiornik przeciwpożarowy, był w pełni szczelny i odporny na niskie temperatury oraz korozję. Wymagane jest, aby użyte materiały charakteryzowały się odpornością na korozję, rozciąganie i rozerwanie, a ich żywotność była potwierdzona przez producenta.

Dla stalowych naziemnych zbiorników ppoż. stosuje się najwyższej jakości ocynkowane ogniowo elementy stalowe. Płaszcz zbiorników wykonuje się ze skręcanych pojedynczo stalowych arkuszy blachy o standaryzowanych wymiarach, z dwukrotnie cynkowanej stali S350GD powleczonej powłoką cynkową Z275, Z350 lub Z600. Górna i dolna krawędź korpusu zbiornika również jest zabezpieczana antykorozyjnie.

Lokalizacja i Dostępność Przeciwpożarowego Zbiornika Wodnego

Prawidłowa lokalizacja zbiornika przeciwpożarowego ma decydujące znaczenie dla skuteczności działań ratowniczych. Zbiornik ppoż. powinien być usytuowany możliwie centralnie w stosunku do obiektów chronionych, w odległości od nich do 250 m. Konieczne jest również zapewnienie pojazdom pożarniczym dojazdu o długości nie przekraczającej 350 m (od stanowiska czerpania wody do punktu przewidywanego przyjęcia jednostek ochrony przeciwpożarowej, zlokalizowanego nie dalej niż 30 m od chronionego obiektu).

Stanowisko Czerpania Wody

• Należy je lokalizować przy każdej nasadzie ssawnej punktu poboru wody.
• Musi umożliwiać postój samochodu pożarniczego o długości 12 m.
• Posiadać szerokość min. 4 m i długość min. 16 m, jeśli obiektem jest budynek ze ścianą zewnętrzną.
• Minimalna odległość stanowiska czerpania wody od obiektu powinna wynosić 8 m, a w przypadku budynków, których ściana zewnętrzna nie spełnia wymagań klasy odporności ogniowej E15, odległość ta wzrasta do 16 m.

Dojazd do Zbiornika

Dojazd do zbiornika przeciwpożarowego powinien spełniać wymagania przewidziane dla dróg pożarowych - posiadać utwardzoną nawierzchnię, odpowiedni promień skrętu i nośność dostosowaną do ciężaru pojazdów gaśniczych. Jeżeli bezpośredni dojazd nie jest możliwy, dopuszcza się wykonanie utwardzonego dojścia o długości nieprzekraczającej 50 m i szerokości minimum 1,5 m.

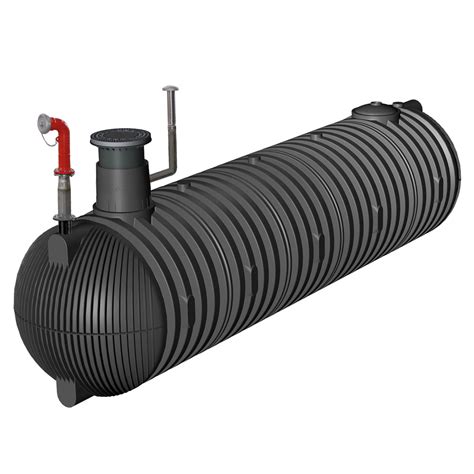

Wyposażenie Zamkniętego Zbiornika Przeciwpożarowego

Aby przeciwpożarowy zbiornik wodny spełniał wymagania określone w PN-B-02857:2017-04, musi być wyposażony w komplet elementów umożliwiających bezpieczny i efektywny pobór wody przez jednostki ratownicze. Każdy z tych komponentów ma ściśle określone parametry techniczne i sposób montażu, którego celem jest utrzymanie stałej gotowości systemu.

Główne Elementy Wyposażenia

1. Przyłącza ssawne: Podstawowy element instalacyjny, umożliwiający podłączenie pomp pożarniczych.
   • Ich średnica nie może być mniejsza niż 100 mm, a w przypadku pojedynczego przewodu w zbiorniku naziemnym - 150 mm.
   • Przewody powinny być wykonane z materiałów odpornych na korozję i szczelnych przy podciśnieniu co najmniej 0,07 MPa.
   • Na wlocie przewodu ssawnego montuje się zawór zwrotny.
   • Zakończenie przewodu wyposażone jest w nasady strażackie typu 110 zgodne z normą PN-M-51038.
   • Dla zbiorników o większej pojemności zaleca się zastosowanie dwóch lub trzech przewodów ssawnych.
2. Studzienka ssawna: Stanowi połączenie pomiędzy zbiornikiem a stanowiskiem czerpania wody.
   • Musi mieć średnicę minimum 1 m i głębokość co najmniej 2 m.
   • Zapewnia wydajność przepływu nie mniejszą niż 1200 dm³/min.
   • Powinna być szczelna, zabezpieczona przed zamarzaniem oraz wyposażona w pokrywę o średnicy minimum 60 cm.
   • Studzienka ssawna połączona ze zbiornikiem, stanowi zespół naczyń połączonych.
3. Studzienka osadnikowa: Powinna być zlokalizowana między zbiornikiem a kanałem doprowadzającym wodę, w celu ochrony wody przed zanieczyszczeniami.
4. System zabezpieczenia przeciw zamarzaniu: Obejmuje kable i maty grzewcze, izolację termiczną oraz rozwiązania pozwalające utrzymać temperaturę wody na poziomie bezpiecznym dla pracy urządzeń.
   • Zwykle składa się z 2-3 niezależnych baterii grzewczych z termostatem, generujących moc od 3 do 6 kW.
   • Grzałki załączają się automatycznie, gdy temperatura wody spadnie poniżej 5°C i wyłączają, gdy osiągnie 6°C.
   • Jeżeli woda w zbiorniku osiągnie temperaturę 3°C, układ sterujący zasygnalizuje awarię czerwoną kontrolką „niska temperatura”.
   • Grzałki wyłączają się automatycznie, gdy lustro wody w zbiorniku opadnie poniżej poziom maksymalny.
5. System napełniania: Przyłącze umożliwiające napełnianie zbiornika w wymaganym czasie (do 48 godzin dla pojemności do 100 m³ lub 72 godziny dla zbiorników większych).
6. System monitorujący poziomy wody: Składa się z wewnętrznych konduktancyjnych sond zawieszonych na odpowiednich poziomach zbiornika. Na dachu zbiornika znajduje się czujnik typu Pt100.
   • Poziom minimum: Minimalne napełnienie zbiornika, sygnalizujące rozpoczęcie opróżniania zbiornika do dolnej strefy martwej (sonda 50 mm nad krawędzią płyty antywirowej przewodu ssawnego).
   • Poziom pośredni: Połowiczne (50%) napełnienie zbiornika. Przydatny podczas prac serwisowych.
   • Poziom maksimum: Maksymalne dopuszczalne napełnienie, umożliwiające znamionową pracę zbiornika. Obniżenie sygnalizuje niesprawność instalacji wodnej.
   • Poziom przelewu: Najwyższe, alarmowe napełnienie zbiornika, świadczące o niesprawności zaworów pływakowych.
7. Oznakowanie i dostępność: Czytelne oznakowanie, główny wyłącznik instalacji elektrycznej oraz utwardzone stanowisko czerpania wody.
8. Właz techniczny: Umożliwia łatwy dostęp do wnętrza konstrukcji w celach serwisowych i kontrolnych.
9. Szafka rozdzielcza i kontroler zbiornika wody: Szafka zwykle umieszczana jest w budynku pompowni, a kontroler montowany po zewnętrznej stronie ścianki zbiornika lub w budynku pompowni. Umożliwiają stały monitoring sprawności zbiornika i uruchamiają alarm w przypadku nieprawidłowości.
10. Hydroizolacja wewnętrzna: Prefabrykowana membrana EPDM lub zgrzewana na placu budowy folia PVC, chroniona przed przebiciem geowłókniną.
11. Izolacja zewnętrzna: W przypadku naziemnych zbiorników stalowych osłoniętych blachą falistą bądź trapezową, ściany izolowane są wełną mineralną o grubości 100 mm. Dach i ściany zbiornika mogą być izolowane płytami EPS o grubości min. 60 mm lub płytami XPS o grubości 40 mm.

Eksploatacja i Konserwacja Zamkniętych Zbiorników Przeciwpożarowych

Utrzymanie zbiorników przeciwpożarowych w pełnej sprawności wymaga nie tylko odpowiedniego projektu, lecz także przestrzegania zasad ich eksploatacji i kontrolowanego napełniania. Czas uzupełniania wody po opróżnieniu zbiornika został określony w normie PN-B-02857:2017-04 i jest jednym z podstawowych parametrów podlegających weryfikacji podczas odbioru technicznego.

• Dla zbiorników o pojemności do 100 m³ proces napełniania powinien zakończyć się w ciągu 48 godzin.
• W przypadku konstrukcji o pojemności powyżej 100 m³ wymaga się, by w tym samym czasie osiągnięto minimum 50% objętości, a pełne napełnienie nastąpiło nie później niż po 72 godzinach.

Zbiornik ppoż. zgodnie z wymaganiami powinien być regularnie kontrolowany pod względem szczelności, czystości i drożności przewodów. Okresowe przeglądy techniczne obejmują ocenę stanu konstrukcji, pomiar poziomu wody, weryfikację systemów grzewczych i urządzeń zabezpieczających przed przepełnieniem. Dla obiektów narażonych na korozję lub ekspozycję na zmienne warunki atmosferyczne zaleca się prowadzenie dokumentacji eksploatacyjnej, zawierającej daty i wyniki kontroli. Równie ważna jest ochrona przed uszkodzeniami mechanicznymi, takimi jak uderzenia pojazdów, drgania konstrukcyjne czy przypadkowe kolizje.

Pozwolenie na Budowę Zbiornika Przeciwpożarowego

Przepisy budowlane różnią się w zależności od rodzaju, konstrukcji oraz sposobu posadowienia pojemnika. W świetle przepisów Prawa budowlanego i Ustawy o ochronie przeciwpożarowej, zbiorniki o trwałej konstrukcji - zwłaszcza żelbetowe, stalowe lub podziemne - traktowane są jako obiekty budowlane, a więc ich realizacja wymaga uzyskania zezwolenia.

Inaczej wygląda sytuacja w przypadku zbiorników tymczasowych lub elastycznych, stosowanych jako rozwiązania mobilne, np. w czasie rozbudowy obiektów lub na terenach bez stałej infrastruktury. Jeżeli taki zbiornik nie jest trwale związany z gruntem, może być wykonany na podstawie zgłoszenia robót budowlanych. Decyzja o sposobie kwalifikacji inwestycji zależy od lokalnych warunków, sposobu montażu oraz opinii rzeczoznawcy ds. zabezpieczeń przeciwpożarowych.

W każdym przypadku projektowanie zbiornika ppoż. powinno odbywać się z uwzględnieniem normy PN-B-02857:2017-04, która określa wymagania techniczne, pojemność i zasady lokalizacji. Spełnienie tych wymogów jest konieczne, aby został on uznany za element skutecznego systemu ochrony przeciwpożarowej i mógł być dopuszczony do eksploatacji.
