W działaniach ratowniczo-gaśniczych komunikacja stanowi kręgosłup - bez niej nawet najlepiej wyszkolona załoga Państwowej Straży Pożarnej (PSP) czy Ochotniczej Straży Pożarnej (OSP) nie będzie w stanie skutecznie współpracować na miejscu akcji. Niezawodna łączność to kwestia bezpieczeństwa w dynamicznie zmieniających się warunkach. Każdy doświadczony strażak PSP i OSP potwierdzi, że bez sprawnej komunikacji trudno o szybkie decyzje i skoordynowane działanie podczas pożaru czy innego zdarzenia. Gdy teren działań jest rozległy, zadymiony lub chaotyczny, dobra komunikacja pozwala zachować porządek i utrzymać łączność dowódcy z ratownikami.
Kategoria „Komunikacja i łączność” obejmuje pełen wachlarz sprzętu umożliwiającego strażakom sprawne porozumiewanie się w każdych warunkach. W przeciwieństwie do telefonii komórkowej, która w sytuacjach kryzysowych bywa zawodna (przeciążone sieci, brak zasięgu, konieczność wybierania numeru), radiotelefony zapewniają bezpośrednią, grupową komunikację niezależną od infrastruktury. Strażacy tworzą własne sieci radiowe, dzięki czemu mogą porozumieć się natychmiast po naciśnięciu przycisku PTT („push-to-talk”), bez oczekiwania na połączenie. To ogromna przewaga w warunkach akcji - każdy członek zastępu słyszy od razu komendę dowódcy lub meldunek kolegi.
Podstawowe elementy systemu łączności strażackiej
Radiotelefony przenośne i przewoźne
- Radiotelefony przenośne (nasobne) to osobiste krótkofalówki strażaków, odporne na uderzenia, wodę i wysoką temperaturę. Umożliwiają kontakt głosowy pomiędzy ratownikami oraz ze stanowiskiem kierowania. W straży pożarnej wykorzystuje się radiotelefony pracujące w dedykowanych pasmach (najczęściej VHF), a obecnie przechodzi się na nowoczesną łączność cyfrową DMR, zapewniającą lepszą jakość dźwięku i bezpieczeństwo transmisji. Przykładowe modele to m.in. Motorola z serii DP/GP (popularne dawniej GP340/360, a obecnie cyfrowe DP4400E, DP4600E czy nowy Motorola R7) oraz Hytera z serii PD/HP (np. modele Hytera PD785, HP785).
- Radiostacje przewoźne (mobilne) to mocniejsze radiotelefony montowane na pojazdach pożarniczych (samochodach gaśniczych, drabinach itp.) lub w stanowiskach dyspozytorskich. Zapewniają większy zasięg łączności dzięki wyższej mocy i zewnętrznej antenie na pojeździe. Dowódca sekcji czy kierowca może przez nie utrzymywać łączność z SKKM/SK (Stanowisko Kierowania) lub innymi jednostkami w trakcie dojazdu i na miejscu akcji. Radiostacje mobilne również przechodzą na standard DMR - np. Motorola DM4600E czy Hytera HM785 - co pozwala na integrację z nowym systemem łączności cyfrowej PSP.
Mikrofonogłośniki (gruszki) i przyciski PTT
Mikrofonogłośniki i PTT to zewnętrzne mikrofony ze wbudowanym głośnikiem, potocznie zwane „gruszkami”, podłączane do radiotelefonu. Dzięki nim strażak może rozmawiać bez konieczności trzymania samego radia przy ustach - radio pozostaje przypięte np. do pasa lub uprzęży, a gruszka jest przypięta na ramieniu lub kołnierzu ubrania specjalnego blisko ust. Mikrofonogłośnik posiada przycisk PTT, który łatwo wyczuć i wcisnąć nawet w grubych rękawicach. Jest to standardowe wyposażenie większości strażaków, a typowe modele są dedykowane do konkretnych radiotelefonów. Solidna „gruszka” powinna być wodoodporna, odporna na upadki oraz wyposażona w klips pozwalający stabilnie zamocować ją na ubraniu blisko twarzy. W tej grupie znajdują się również przyciski PTT na przewodzie lub nadgarstkowe, które można umieścić w wygodnym miejscu, co ułatwia nadawanie komunikatów jednym ruchem ręki.
Specjalistyczne zestawy komunikacyjne do masek i hełmów strażackich
Zestawy komunikacyjne do masek oddechowych
Specjalistyczne systemy pozwalają prowadzić rozmowę w aparacie ochrony dróg oddechowych (ODO), gdy twarz zasłania maska powietrzna. Standardowo mówienie przez szczelną maskę jest tłumione, a dźwięk własnego oddechu i aparatu utrudnia komunikację. Producenci sprzętu ODO oferują rozwiązania, które wzmacniają i transmitują głos strażaka. Przykładem jest MSA ze swoim systemem komunikacji do maski G1. Maska powietrzna MSA G1 może być wyposażona w moduł komunikacyjny MSA C1 - niewielkie urządzenie integrujące się z pełną maską, które za pomocą specjalnego mikrofonu wewnątrz maski wychwytuje głos użytkownika.
Dźwięk jest wzmocniony i przekazywany dalej: zarówno do głośniczka zewnętrznego (aby partnerzy będący blisko mogli lepiej słyszeć komunikaty mimo maski na twarzy), jak i do radia. Moduł C1 łączy się z radiotelefonem poprzez dedykowany kabel i jednostkę PTT HandyCom, którą podpina się do radia. Dzięki temu strażak w aparacie oddechowym może nadawać przez radio, nie odrywając rąk od pracy i nie odsłaniając twarzy, a jego głos jest czysty i zrozumiały, pozbawiony szumu tła i odgłosów oddychania. Zestawy do masek zazwyczaj składają się z mikrofonu/modułu montowanego na lub w masce, złącza do maski i przewodu, oraz jednostki PTT pasującej do danego modelu radia. Istnieją też uniwersalne mikrofony do masek starszego typu (np. przyssawkowe lub mocowane na pasku maski), które również poprawiają transmisję głosu z aparatu.
Hełmy strażackie jako platforma komunikacji
Hełm strażacki to kluczowy element wyposażenia każdego strażaka, mający na celu ochronę głowy przed urazami mechanicznymi, wysoką temperaturą, płomieniem oraz substancjami ciekłymi. Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji, stanowi podstawowy środek ochrony indywidualnej i musi posiadać świadectwo dopuszczenia wydane przez CNBOP. Podstawowe elementy hełmu to skorupa (z duroplastów lub termoplastów), więźba (wewnętrzny „stelaż” amortyzujący uderzenia), wizjer/przyłbica oraz ochrona karku.
Poza podstawową funkcją ochronną, współczesne hełmy są coraz częściej wyposażane w zaawansowane technologicznie rozwiązania komunikacyjne. Należy zwrócić uwagę na masę hełmu (około 1100-1200 gramów), możliwość łatwego i szybkiego regulowania obwodu więźby (najczęściej pokrętła na zewnątrz skorupy) oraz łatwość konserwacji.
Zestawy komunikacyjne do hełmów strażackich
Zestawy komunikacyjne do hełmów strażackich mają za zadanie zapewnić łączność bezpośrednio „pod hełmem”, integrując ochronę słuchu i możliwość komunikacji. Nowoczesne hełmy, takie jak MSA Gallet F1XF oraz F2XR, można wyposażyć w dedykowane zestawy słuchawkowe z mikrofonem. Są to aktywne nauszniki wygłuszające hałas (syreny, odgłos pracy sprzętu), które jednocześnie zawierają słuchawki do odbioru komunikatów radiowych oraz mikrofon do nadawania. Taki interkom hełmowy umożliwia strażakom prowadzenie rozmów nawet w ekstremalnie głośnym otoczeniu - dźwięki otoczenia są tłumione, a głos kolegów czy dyspozytora słyszany wyraźnie w nausznikach.
MSA opracowała dwa typy podhełmowych zestawów komunikacyjnych:
- Wariant MICRO wykorzystuje elastyczny mikrofon na wysięgniku, który można precyzyjnie ustawić przy ustach lub przy membranie fonicznej maski aparatu oddechowego.
- Model OSTEO wyposażony jest w mikrofon kostny umieszczony wewnątrz hełmu (np. w przedniej części więźby lub w dołączonej kieszeni montażowej). Ten czujnik przechwytuje mowę poprzez drgania kości czaszki, co eliminuje hałas tła.
Oba rodzaje zestawów oferowane są w dwóch konfiguracjach: z 1 lub 2 głośnikami. Wersja z jednym głośnikiem pozwala zachować kontakt z dźwiękami otoczenia na jedno ucho, natomiast opcja z dwoma głośnikami dostarcza mocniejszy, symetryczny dźwięk w obu uszach, co sprawdza się w warunkach silnego hałasu. Niezależnie od wersji, głośniki montowane są płasko wewnątrz hełmu, nie powodując dyskomfortu. Zestawy słuchawkowe MSA cechuje przy tym niewielka waga i ergonomiczna budowa.
Podhełmowe zestawy komunikacyjne MSA bezproblemowo współpracują z większością popularnych radiotelefonów używanych w straży pożarnej (Motorola, Hytera, HYT i inne). Standardem połączeniowym jest złącze typu Nexus (okrągły 4-pin), które wyprowadza sygnał audio z hełmu do urządzenia nadawczo-odbiorczego. Przewód zestawu zakończony wtykiem Nexus podłącza się do modułu PTT - przycisku nadawania PTT (Push-To-Talk). MSA oferuje dedykowane moduły PTT (np. model HandyCom) kompatybilne z różnymi modelami radiostacji przenośnych. Co istotne, zarówno zestawy słuchawkowe, jak i moduły PTT występują w wersjach spełniających rygorystyczne normy ATEX, zapewniając pewną łączność głosową w każdej sytuacji.
Dzięki opisanym technologiom strażak może prowadzić komunikację głosową w akcji - w masce aparatu oddechowego, w silnym hałasie - i to całkowicie bez użycia rąk. Transmisja odbywa się sprawnie nawet podczas obsługi narzędzi czy wykonywania innych czynności ratowniczych, ponieważ dłonie pozostają wolne. Jakość dźwięku w zestawach MSA stoi na wysokim poziomie - zastosowane mikrofony skutecznie filtrują szum otoczenia, a głośniki przekazują czysty i wyraźny sygnał z radia. Sprzęt cechuje wysoka jakość wykonania, niezawodność oraz odporność na czynniki spotykane podczas akcji (wysoka temperatura, wilgoć, pył czy uderzenia). Zestawy MSA są w pełni zgodne z maskami i aparatami oddechowymi używanymi w PSP i OSP.

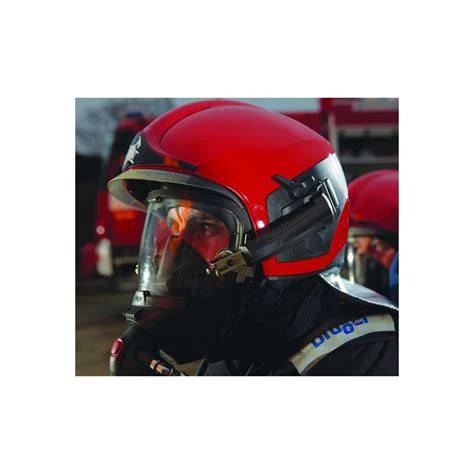

Zintegrowany system komunikacyjny Dräger HPS 7000
Uniwersalny hełm strażacki Dräger HPS® 7000 cechuje się nowoczesnym wyglądem i ergonomicznym kształtem. Skorupa zewnętrzna, wykonana z materiału kompozytowego, a także poliuretanowa skorupa wewnętrzna zapewniają skuteczną ochronę przed wysoką temperaturą i czynnikami mechanicznymi. Dräger jako dostawca kompletnych rozwiązań systemowych wyznacza nowe standardy w zakresie kompatybilności swoich produktów. Uniwersalny, indywidualnie ustawiany zestaw adapterów maski do hełmu Dräger HPS 7000 pozwala na skuteczne i niezawodne połączenie tych dwóch elementów wyposażenia. Maska pełnotwarzowa Dräger FPS® 7000, zwłaszcza w konfiguracji maska-hełm, system komunikacyjny Dräger FPS®-COM 5000 / FPS®-COM 7000 oraz niezależne aparaty oddechowe serii PSS w optymalny sposób łączą się w jeden system.
Opcjonalna zintegrowana jednostka komunikacyjna hełmu Dräger HP®S-COM zapewnia niezawodną łączność radiową. Oprócz doskonałej jakości głosu wyróżnia się wytrzymałą, kompaktową konstrukcją oraz łatwą i bezpieczną instalacją. Nowa technologia podwójnego mikrofonu jest doskonale przystosowana do wszystkich czynności, z ochroną dróg oddechowych lub bez nich.
Systemy bezprzewodowe i Bluetooth
Coraz częściej strażacy sięgają po rozwiązania bezprzewodowe dla wygody i mobilności. Bluetooth w radiotelefonach (obecny np. w najnowszych modelach Motorola MOTOTRBO czy Hytera) pozwala sparować radio z bezprzewodowym zestawem audio. Może to być bezprzewodowy mikrofonogłośnik (RSM - Remote Speaker Mic), słuchawka douszna pod hełm lub moduł w masce/aparacie bez kabla. Zaletą jest brak przewodów, które mogłyby się zaczepiać o sprzęt czy przeszkody podczas akcji. Trzeba jednak pamiętać, że systemy bezprzewodowe wymagają zasilania (baterie w akcesoriach) i w krytycznym momencie rozładowana bateria może przerwać łączność. Dlatego wielu strażaków PSP nadal preferuje rozwiązania przewodowe jako bardziej pewne.
Anteny i wzmacniacze sygnału
Choć mniej efektowne, są ważnym elementem systemu łączności. Anteny do radiotelefonów przenośnych (np. dłuższe anteny VHF) potrafią poprawić zasięg, co przydaje się w terenie podmiejskim czy lesie. W samochodach stosuje się anteny dachowe oraz czasem wzmacniacze sygnału lub retransmitery, by zapewnić łączność nawet wewnątrz żelbetowych budynków. Dla PSP kluczowe jest, aby w strefie działań mieć stały kontakt - nieraz strażacy korzystają z sieci radiowych wspomaganych przez systemy retransmisji (zwłaszcza przy dużych akcjach).
Systemy selektywnego alarmowania
To specjalny segment łączności, wykorzystywany głównie przez OSP. Urządzenia takie jak DSP-50 i syreny alarmowe zdalnie sterowane radiowo umożliwiają szybkie alarmowanie jednostek OSP. Dyżurny PSP wysyła tonowy sygnał radiowy (tzw. wywołanie selektywne), który uruchamia syrenę w remizie OSP i często powiadamia druhów przez ich pagery lub SMS. Choć nie jest to sprzęt używany bezpośrednio podczas działań ratowniczych, należy do kategorii komunikacji, zapewniając łączność alarmową między komendą a jednostką OSP.
Zastosowanie sprzętu komunikacyjnego w akcjach ratowniczych
Działania gaśnicze wewnątrz budynków
Roty gaśnicze w aparatach powietrznych wchodzą do zadymionych pomieszczeń. Każdy z ratowników ma radiotelefon nasobny z mikrofonogłośnikiem przypiętym na ramieniu. Dowódca roty ma dodatkowo mikrofon w masce połączony z radiem, co pozwala mu meldować sytuację bez zdejmowania maski. Głośne trzaski ognia i alarmy czujników PASS utrudniają nasłuch, więc strażacy korzystają ze słuchawek w hełmach: wygłuszają one hałas i przekazują radiowy komunikat od kierującego działaniem ratowniczym (KDR), np. rozkaz wycofania się.
KONFERENCJA „BEZPIECZEŃSTWO STRAŻAKÓW W DZIAŁANIACH RATOWNICZYCH” (DZIEŃ 1 - PANEL GŁÓWNY I PANEL 2)
Akcje poszukiwawczo-ratownicze w terenie
Podczas przeszukiwania dużego obszaru (lasu, pola po tornadzie, rumowiska budynku) grupy strażaków rozszerzają szyk na duże odległości. Radiotelefony przenośne pozwalają im utrzymać kontakt, gdy są poza zasięgiem głosu czy wzroku. Strażacy komunikują się z dowództwem akcji, przekazując informacje o znalezieniu poszkodowanych lub potrzebie wsparcia. W terenie zalesionym dobrze spisują się anteny o zwiększonym zysku zamontowane w radiostacjach przewoźnych samochodów rozstawionych w charakterze punktów łączności.
Incydenty chemiczne
Strażacy pracujący w gazoszczelnych kombinezonach chemicznych są całkowicie odizolowani od otoczenia, co czyni komunikację ogromnym wyzwaniem. Standardem jest, że do takiego ubrania podpinany jest zestaw łączności, najczęściej w postaci mikrofonu zewnętrznego i słuchawki wewnątrz kaptura lub korzysta się z systemu nadawczo-odbiorczego w masce aparatu. Każdy ratownik w strefie skażonej ma mały, zabezpieczony radiotelefon, a do radia dołączony jest przycisk PTT wyprowadzony na zewnątrz (np. na rękawie kombinezonu), umożliwiający nadawanie komunikatu nawet w grubych rękawicach chemicznych. Dźwięk z maski jest zbierany przez mikrofon i przekazywany do pozostałych członków sekcji oraz do osób na zewnątrz strefy.
Duże zdarzenia i akcje długotrwałe
Przy pożarach wielkopowierzchniowych, klęskach żywiołowych czy akcjach trwających wiele godzin, rośnie znaczenie organizacji łączności. Sztab akcji może uruchomić kilka kanałów: jeden dla dowodzenia, inne dla odcinków bojowych. W takiej sytuacji sprzęt musi być odpowiednio skonfigurowany: radiostacje mobilne w sztabie mają anteny teleskopowe na masztach, aby objąć zasięgiem cały obszar, a każdy zastęp zostaje wyposażony w dodatkowe radiotelefony, by komunikacja przebiegała płynnie mimo oddalenia ratowników. Dzięki temu nawet oddalone sekcje mogą wezwać pomoc lub zgłosić zmiany sytuacji.
Różnice w wyposażeniu PSP i OSP
Państwowa Straż Pożarna (PSP) dysponuje z reguły nowocześniejszym i bardziej ustandaryzowanym sprzętem łączności. W każdej zmianie służbowej jest wyznaczony strażak - techniczny łączności - dbający o radia i ich sprawność. Samochody PSP są wyposażone w radiostacje przewoźne, a każdy dowódca zastępu ma przypisany radiotelefon nasobny. Coraz częściej również pozostali ratownicy mają swoje osobiste radiotelefony podczas akcji, zwłaszcza gdy działają w aparatach ODO. W PSP popularne jest stosowanie zestawów z integrowaną komunikacją - np. zakup aparatów oddechowych MSA G1 często idzie w parze z dokupieniem modułów komunikacyjnych do masek i odpowiednich PTT, tak aby każda rota wchodząca w strefę zadymioną miała pełną łączność radiową.
Ochotnicza Straż Pożarna (OSP), choć coraz lepiej doposażona dzięki dotacjom i programom modernizacyjnym, bywa zróżnicowana pod względem łączności. W wielu jednostkach OSP standardem jest przynajmniej jeden radiotelefon nasobny w wozie - najczęściej dla dowódcy. Drugi ręczny radiotelefon bywa przekazywany ratownikowi pracującemu np. na dachu czy z drugiej strony budynku, ale nie zawsze każdy strażak OSP ma swój osobisty radiotelefon podczas akcji. Często używa się trybu simpleksowego (bezpośredniego) między radiami OSP a radiem PSP.
