Złącza STORZ – Uniwersalne Połączenia w Pożarnictwie i Przemyśle

Wprowadzenie do złączy STORZ

Złącza STORZ to uniwersalne elementy łączeniowe, które znalazły szerokie zastosowanie zarówno w systemach przeciwpożarowych, jak i w wielu gałęziach przemysłu. Ich konstrukcja umożliwia szybkie i pewne łączenie węży oraz przewodów, co jest kluczowe w sytuacjach wymagających niezawodności i szybkości działania. W Polsce złącza STORZ są potocznie nazywane złączami strażackimi lub złączami hydrantowymi, co podkreśla ich pierwotne i wciąż dominujące zastosowanie.

Historia i rozwój

Złącza STORZ zostały wynalezione w 1882 roku przez Carla Augusta Guido Storza, inżyniera z Frankfurtu nad Menem. Opatentowane w 1890 roku w Szwajcarii (a następnie w 1893 roku, nr patentu US489107 A), szybko rozpowszechniły się w wielu krajach europejskich, stając się standardowym rozwiązaniem dla węży i armatury strażackiej. Obecnie złącza STORZ są powszechnie używane między innymi w Polsce, Niemczech, Austrii, Szwajcarii, Szwecji, Holandii, a także w Portugalii, Danii, Izraelu, Grecji, Australii i Stanach Zjednoczonych.

Charakterystyka ogólna

Główną cechą wyróżniającą złącza STORZ jest ich symetryczna budowa części przyłączeniowej. Oznacza to, że obie łączone części (wtyk i gniazdko) są identyczne, co eliminuje konieczność sprawdzania kierunku montażu i znacząco ułatwia proces łączenia. Dzięki temu są one określane jako złącza bezpłciowe. Złącza STORZ są przeznaczone głównie do łączenia przewodów elastycznych i mogą pracować w szerokim zakresie ciśnień, od podciśnienia do 16 bar.

Budowa i zasada działania

Symetryczna konstrukcja

Symetryczna budowa złączy STORZ sprawia, że obie połówki są identyczne, co ułatwia szybkie i pewne łączenie bez względu na stronę. W odróżnieniu od wielu innych typów złączy, nie posiadają one części żeńskiej i męskiej.

Mechanizm łączenia

Złącze STORZ łączy się za pomocą haków zaciskających z kołnierzem podczas obrotu. Do połączenia dwóch złączy wystarczy zaledwie ćwierć obrotu (około 120°), co gwarantuje błyskawiczne i szczelne połączenie bez gwintowania. Po zamknięciu uzyskuje się solidne i bezpieczne połączenie. Do całkowitego zamknięcia złączy o większych rozmiarach często używa się kluczy hakowych, które występują w kilku rozmiarach.

Elementy uszczelniające

Wewnątrz każdego złącza STORZ znajduje się uszczelka, która gwarantuje szczelność połączenia. Uszczelka umieszczona centralnie między identycznymi połówkami zapewnia samoszczelność po złączeniu i obróceniu elementów, a właściwy docisk uzyskuje się dzięki zaczepom bagnetowym.

Zalety i zastosowania złączy STORZ

Kluczowe zalety

Złącza STORZ wyróżniają się szeregiem zalet, które przyczyniły się do ich popularności:

• Szybkość łączenia: Dzięki mechanizmowi ćwierć obrotu, montaż i demontaż są błyskawiczne.
• Szczelność: Wewnętrzna uszczelka i precyzyjne dopasowanie zapewniają pewne i bezwyciekowe połączenie.
• Odporność na zanieczyszczenia: Konstrukcja złącza charakteryzuje się dużą odpornością na różnego rodzaju zanieczyszczenia oraz urazy mechaniczne.
• Duży, niezaburzony przepływ: Konstrukcja złącza zapewnia niezakłócony przepływ medium, co jest kluczowe dla wydajności i efektywności.
• Uniwersalność: Z powodzeniem zastępują połączenia gwintowane i znajdują zastosowanie w wielu branżach.
• Łatwość obsługi: Symetryczna budowa eliminuje problem dopasowywania "męskiej" i "żeńskiej" części.

Szerokie spektrum zastosowań

Złącza STORZ są niezastąpione w wielu obszarach. Ich głównym przeznaczeniem jest łączenie węży pożarniczych, hydrantów, pomp wodnych oraz systemów gaśniczych w jednostkach straży pożarnej i przemyśle. Profesjonalne złącza strażackie mają kluczowe znaczenie podczas prowadzenia akcji gaśniczych i ratowniczych, umożliwiając szybkie uruchomienie systemu zasilania w wodę i minimalizując ryzyko wycieków.

Poza pożarnictwem, złącza STORZ są stosowane jako złącza ogólnoprzemysłowe do płynnych i sypkich substancji w takich dziedzinach jak:

• Przemysł chemiczny i petrochemiczny: Do transportowania cieczy chemicznych i substancji wymagających szczególnej szczelności.
• Przemysł spożywczy: Dzięki możliwości dobrania odpowiednich uszczelek (NBR lub Viton) i materiałów (stal nierdzewna), są stosowane do transportu wody pitnej i innych płynów spożywczych.
• Rolnictwo i ogrodnictwo: W systemach nawadniania i transportu płynów.
• Budownictwo: W pompach przemysłowych, systemach odwadniających oraz do transportu ścieków.
• Transport: W cysternach do przewozu różnego rodzaju cieczy (ropy naftowej, kwasów, wody, fekaliów) oraz autocysternach do przewozu materiałów sypkich.
• Przemysł morski: Złącza ze stali nierdzewnej są odporne na wodę morską i mgłę solną.

Materiały wykonania i metody produkcji

Rodzaje materiałów

Do produkcji złączy STORZ wykorzystuje się różne materiały, w zależności od wymogów aplikacji:

• Aluminium (AL): Najpopularniejszy materiał, ceniony za niską wagę i ekonomiczność. Idealny do pożarnictwa (mobilne węże, samochody strażackie), rolnictwa, ogrodnictwa i budownictwa.
• Stal nierdzewna (SS, np. AISI 316 / 1.4408): Wybierana, gdy wymagana jest odporność na kwasy, zasady, chlor, wyższe temperatury (do +200 °C) i ciśnienia (do 16 bar). Niezbędna w przemyśle chemicznym, petrochemicznym, spożywczym, morskim, rafineriach i szpitalach, gdzie kluczowa jest trwałość i brak korozji w długoterminowych aplikacjach. Jest odporna na wodę morską i mgłę solną.
• Mosiądz (MS): Stosowany do ogólnych połączeń wężowych i w środowiskach, gdzie mosiądz jest preferowany ze względu na swoje właściwości.
• Materiały mieszane: W niektórych zastosowaniach stosuje się kombinacje materiałów.

Różnice między złączami kutymi a odlewanymi

Złącza STORZ z aluminium produkowane są dwiema głównymi metodami:

• Złącza kute: Charakteryzują się znacznie większą wytrzymałością mechaniczną, odpornością na uderzenia oraz na zrywanie zaczepów. Pozwalają na mocniejsze zaciśnięcie złącza, co przekłada się na pewniejsze połączenie. Złącza kute mogą pracować z ciśnieniem roboczym do 16 bar i są zalecane do zastosowań o wysokiej odpowiedzialności.
• Złącza odlewane: Posiadają znacznie mniejszą wytrzymałość i są podatne na potencjalne wady odlewnicze. Mogą być stosowane jedynie do niskiego ciśnienia roboczego (maksymalnie do 6 bar) i do mniej odpowiedzialnych zastosowań, ze względu na większą kruchość elementów. Ryzyko pęknięcia zaczepów przy uderzeniu jest znacznie wyższe w wersjach odlewanych.

Wielu ekspertów i producentów zaleca stosowanie złączy z aluminium kutego ze względu na ich wyższą niezawodność i bezpieczeństwo.

Dobór materiału w zależności od środowiska

• Złącza aluminiowe zalecane są gdy:
  • liczy się niska waga i ergonomia pracownika (np. przy częstych połączeniach),
  • budżet jest ograniczony,
  • instalacja nie pracuje w agresywnym środowisku chemicznym,
  • wymagana jest szybka i ekonomiczna instalacja.
• Złącza ze stali nierdzewnej wybierane są gdy:
  • wymagania dotyczą odporności na kwasy, zasady, chlor,
  • połączenia muszą wytrzymać wyższe temperatury i ciśnienia (do 16 bar i +200 °C),
  • konieczna jest trwałość i brak korozji w długoterminowych aplikacjach,
  • instalacje są w przemyśle spożywczym, chemicznym lub morskim.

Uszczelki w złączach STORZ

Szczelność złączy STORZ jest gwarantowana przez odpowiednio dobrane uszczelki. W zależności od zastosowania i transportowanego medium, stosuje się różne rodzaje materiałów uszczelniających:

Rodzaje materiałów uszczelniających

• Guma NBR (kauczuk akrylonitrylo-butadienowy): Nazywana również gumą olejoodporną. Jest to bardzo popularny materiał stosowany do wyrobu uszczelek i podkładek pracujących statycznie. Dobrze sprawdza się w niesprzyjających warunkach ścisku i wysokich ciśnień pracy. Standardowo używana w złączach aluminiowych (biała NBR) i mosiężnych (czarna NBR) do wody i delikatnych chemikaliów.
• Guma FKM (Viton, kauczuk fluorowy): Kopolimer monomerów charakteryzujący się bardzo dużą odpornością cieplną i chemiczną. Jest niepalny, odporny na próżnię, promieniowanie UV, ozon, oleje i smary mineralne, węglowodory aromatyczne i alifatyczne, kwasy nieorganiczne (siarkowy, fosforowy, solny i azotowy) oraz trudnopalne ciecze hydrauliczne. Stosowana w złączach ze stali nierdzewnej do wysokich temperatur i agresywnych chemikaliów.
• Guma EPDM (etyleno-propyleno-dienowego-monomer): Syntetyczny kauczuk z rodziny elastomerów, odporny na ozon, UV, wiele kwasów i zasad, ale nieodporny na oleje i paliwa.
• Silikon (kauczuk silikonowy): Syntetyczne polimery krzemoorganiczne o wysokiej odporności termicznej i chemicznej, niepalne, o dobrej elektroizolacyjności. Używane w specjalistycznych zastosowaniach.

Typy uszczelek

Uszczelki do złączy STORZ dzielą się na dwa główne typy:

1. Uszczelka do złączy tłocznych: Przeznaczona dla węży tłocznych (o krótkiej końcówce do węża). Dostępne wersje to NBR (czarna lub biała), VITON (guma fluorowa), a także NBR z dopuszczeniem KTW do wody pitnej (biała).
2. Uszczelka do złączy ssąco-tłocznych (wargowa): Odporna na podciśnienie, stosowana w wężach ssawno-tłocznych. Dostępne wersje to NBR (czarna lub biała), EPDM, silikon, VITON (guma fluorowa), a także NBR z dopuszczeniem KTW do wody pitnej (biała).

Dobór i rozmiary złączy STORZ

Kryteria doboru

Aby właściwie dobrać złącze STORZ, należy wziąć pod uwagę kilka kluczowych czynników:

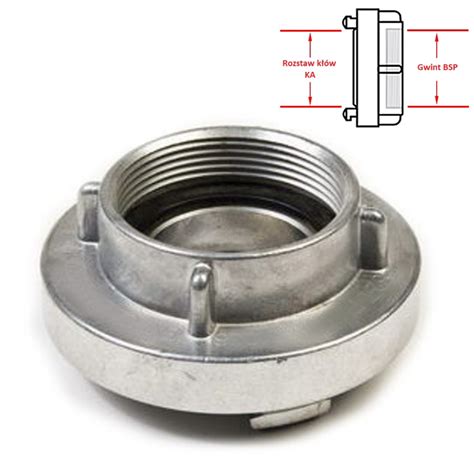

• Rozstaw zaczepów (Ka-distance lub lug spacing): Jest to kluczowy parametr, który określa rozmiar złącza. Rozstaw zaczepów mierzy się od ich wewnętrznej strony. Łączone złącza muszą mieć ten sam rozstaw zaczepów, aby zapewnić kompatybilność i szczelność. Typowe wartości są zgodne z normami DIN.
• Średnica wewnętrzna węża lub przyłącza: Ważna dla zapewnienia kompatybilności i optymalnego przepływu.

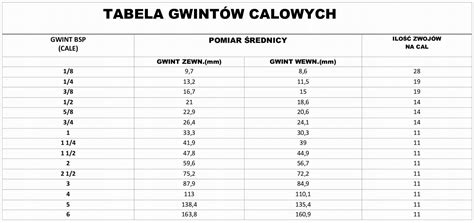

• Rodzaj przyłącza: Króciec do węża, złącze z gwintem (wewnętrznym lub zewnętrznym), obrotowe lub stałe, kołnierzowe, redukcyjne, zamykające.

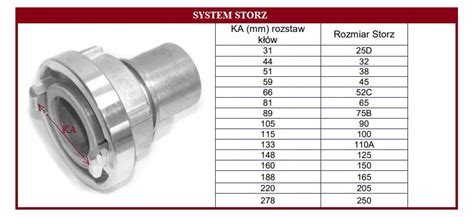

Tabela rozstawów zaczepów (Ka-distance)

Poniżej przedstawiono popularne rozmiary złączy STORZ wraz z odpowiadającymi im rozstawami zaczepów:

Złącza redukcyjne

W sytuacji, gdy konieczne jest połączenie złączy o różnych rozstawach zaczepów, niezbędne jest użycie złącza redukcyjnego. Elementy takie jak redukcja przełącznik STORZ 110/75 lub 75/52 są często stosowane w pożarnictwie, systemach nawadniających i przemyśle, pozwalając na adaptację instalacji o różnych wymiarach przy zachowaniu dużej, niezaburzonej średnicy przelotu.

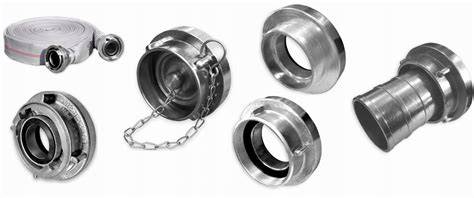

Rodzaje złączy STORZ

Złącza STORZ występują w wielu konfiguracjach, aby sprostać różnorodnym wymaganiom aplikacji:

Typy przyłączy

• Z króćcem do węża (w wersji tłocznej lub ssąco-tłocznej)
• Z gwintem wewnętrznym (w tym obrotowe)
• Z gwintem zewnętrznym (w tym obrotowe)
• Redukcyjne (umożliwiające łączenie różnych rozmiarów)
• Z przyłączem kołnierzowym (obrotowe)
• Zamykające - zaślepki (aluminiowe i ze stali nierdzewnej, często z łańcuchem, z uszczelką NBR lub FKM)
• Z króćcem do węży z tworzyw sztucznych
• Z króćcem do węża pod obejmy skorupowe

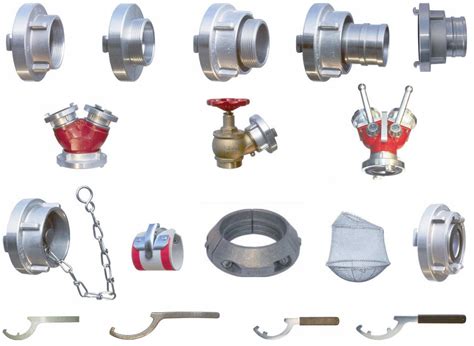

Złącza specjalistyczne i akcesoria

Oprócz podstawowych typów złączy, dostępne są również specjalistyczne rozwiązania i akcesoria:

• Złącza obrotowe: Wyposażone w obracaną tuleję (króciec obrotowy), która zapobiega skręceniu węża podczas pracy.
• Adaptery: Umożliwiające łączenie złączy STORZ z innymi systemami (np. z gwintem BSB) lub przejścia między STORZ a innymi standardami (np. camlock, za pomocą adaptera).
• Trójniki i uchwyty: Rozszerzające funkcjonalność systemu.
• Klucze do złączy STORZ: Ręczne klucze hakowe do bezpiecznego i szybkiego zamykania.

Standardowo złącza STORZ mogą być montowane do rur stalowych, PE, PEX, mosiężnych czy nierdzewnych za pomocą odpowiednich przejściówek z gwintami lub przyłączami kołnierzowymi.

Konserwacja i potencjalne problemy

Zasady prawidłowej konserwacji

Regularna konserwacja jest kluczowa dla zapewnienia długiej żywotności i niezawodności złączy STORZ:

• Czyszczenie: Po każdym użyciu, szczególnie w brudnym lub agresywnym środowisku, złącza należy zdemontować, przemyć wodą i oczyścić mechanicznie.
• Smarowanie: Punktów obrotu i zaczepów, a także uszczelek, zwłaszcza po ekspozycji na oleje, chemikalia lub promieniowanie UV.
• Kontrola uszczelek: Regularnie sprawdzać uszczelki i wymieniać je w razie zużycia lub uszkodzenia, aby zapobiec nieszczelnościom.
• Przechowywanie: Złącza przechowywać w suchym miejscu.
• Okresowe przeglądy: W instalacjach krytycznych lub pożarniczych zaleca się przegląd co 6 miesięcy, obejmujący kontrolę zużycia zaczepów, sprawdzenie uszczelki oraz czyszczenie i smarowanie mechanizmu obrotowego.

Najczęstsze problemy eksploatacyjne

Mimo swojej solidności, złącza STORZ mogą napotkać pewne problemy w eksploatacji:

• Pęknięcie zaczepów: Szczególnie w wersjach odlewanych, przy uderzeniu lub nadmiernym obciążeniu.
• Zużycie uszczelki: Powodujące nieszczelność, zwłaszcza po ekspozycji na agresywne media lub wysokie temperatury.
• Korozja: W przypadku niewłaściwego doboru materiału do środowiska pracy (np. aluminium w środowisku morskim).
• Wygięcie tulei: Przy nieprawidłowym montażu lub silnym uderzeniu.

Wersje odkuwane złączy minimalizują ryzyko pęknięć i zrywania zaczepów, oferując większą odporność mechaniczną.

Narzędzia do obsługi złączy STORZ

Do obsługi złączy STORZ stosuje się specyficzne narzędzia, które zapewniają łatwość i bezpieczeństwo:

• Ręczne klucze do złączy STORZ: Najczęściej są to klucze hakowe, dostępne w różnych rozmiarach, ułatwiające pełne zaciśnięcie połączenia.
• Opaski zaciskowe: Niezbędne do montażu złączy z króćcami wężowymi.
• Standardowe narzędzia ślusarskie: W przypadku złączy kołnierzowych do montażu i demontażu.
