Czym jest złącze typu STORZ?
Złącza symetryczne STORZ, zaprojektowane w 1882 roku przez Guido Storza i opatentowane w Szwajcarii w 1890 r., rozpowszechniły się w wielu krajach europejskich jako standardowe rozwiązanie dla węży i armatury strażackiej. Z tego powodu złącza te popularnie określane są jako złącza strażackie lub złącza hydrantowe (nasady hydrantowe).
Złącza STORZ to elementy przeznaczone do instalacji przesyłowych dla substancji płynnych i sypkich. Ich główną zaletą jest szybkość łączenia - do całkowitego zamknięcia układu potrzeba jedynie 1/4 obrotu. Dzięki symetrycznej budowie części przyłączeniowej złącza nie posiadają podziału na typ męski i żeński, co pozwala na ich łatwe łączenie poprzez obrót o 22°, ręcznie lub za pomocą specjalnego klucza.
Konstrukcja i rodzaje złączy

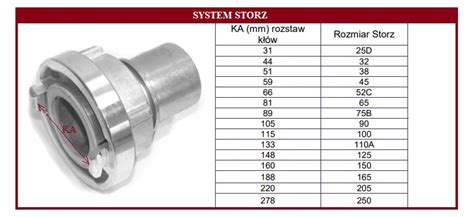

W przypadku wariantu z gwintem zewnętrznym, złącze posiada dwa zaczepy umieszczone na stałej nasadzie, która jest nakręcana na gwint instalacji rurowej, na przykład hydrantu. Weryfikację wymiarów złącza można przeprowadzić poprzez pomiar odległości pomiędzy kłami (mierząc od strony wewnętrznej).
Metody produkcji
Na rynku dostępne są dwa rodzaje wykonania złączy:
- Złącza odkuwane: Wykonywane zgodnie z normami (np. DIN), charakteryzują się wysoką jakością i wytrzymałością, pozwalającą na pracę przy ciśnieniu roboczym do 16 bar.
- Złącza odlewane: Cechują się znacznie mniejszą wytrzymałością i potencjalną możliwością wystąpienia wad odlewniczych. Ze względu na kruchość elementów mogą być stosowane jedynie do niskiego ciśnienia roboczego (maks. do 6 bar) oraz w mniej odpowiedzialnych zastosowaniach.
Systemy uszczelnień
Dopasowanie odpowiedniego uszczelnienia jest kluczowe dla szczelności instalacji. Standardowe typy uszczelek różnią się w zależności od przeznaczenia złącza oraz materiału, z którego zostało wykonane:
| Materiał złącza | Typ uszczelki |
|---|---|
| Aluminium | Biała guma nitrylowa (NBR) |
| Mosiądz | Czarna guma nitrylowa (NBR) |
| Stal nierdzewna | Viton |
Warto również zwrócić uwagę na odporność na podciśnienie. Standardowym rozwiązaniem dla węży ssawno-tłocznych jest uszczelka wargowa odporna na podciśnienie. Z kolei złącza dedykowane dla węży tłocznych (posiadające krótką końcówkę) wyposażone są w uszczelkę, która nie wykazuje odporności na podciśnienie.
