Złącza Strażackie Storz: Charakterystyka, Rodzaje i Zastosowanie

Złącza Storz to najwyższej jakości seria złączy strażackich, powszechnie stosowana do szybkiego i bezproblemowego łączenia przewodów giętkich. Ze względu na swoje pierwotne przeznaczenie, złącza te są popularnie określane jako złącza strażackie lub nasady hydrantowe. Ich łatwa obsługa i sposób łączenia, chroniący uszczelnienie, sprawiają, że są one niezastąpione w wielu dziedzinach. Złączki strażackie stanowią kluczowe elementy pozwalające na szybkie i szczelne łączenie węży strażackich z innymi odcinkami instalacji lub urządzeniami, takimi jak pompy, hydranty czy rozdzielacze. W kontekście nawadniania umożliwiają one sprawne zestawienie systemu przesyłowego, co jest szczególnie ważne przy zarządzaniu dużymi przepływami wody lub pracy w terenie. Każde złącze strażackie Storz jest zaprojektowane tak, aby zapewnić maksymalną szczelność i odporność na obciążenia mechaniczne.

Historia i Geneza Złączy Storz

Złącza symetryczne STORZ zostały zaprojektowane w 1882 roku przez Carla Augusta Guido Storza, niemieckiego inżyniera i wynalazcę z Frankfurtu nad Menem, a następnie opatentowane w Szwajcarii w 1890 roku. Bardzo szybko rozpowszechniły się one w wielu krajach europejskich jako standardowe złącze do węży i armatury strażackiej. Stąd właśnie ich popularna nazwa: złącza strażackie lub hydrantowe. Obecnie standard ten jest szeroko wykorzystywany w krajach takich jak Portugalia, Dania, Niemcy, Austria, Szwajcaria, Szwecja, Holandia, Izrael, Grecja, a także w Australii, Stanach Zjednoczonych i oczywiście w Polsce.

Konstrukcja i Zasada Działania

Symetryczna Budowa

Złącza zaczepowe symetryczne charakteryzują się przede wszystkim symetryczną budową części przyłączeniowych. W praktyce oznacza to, że obie łączone części złącza (wtyk i gniazdko) są takie same, co określane jest jako konstrukcja bezpłciowa. Dzięki temu w prosty sposób łączy się je ze sobą, bez konieczności rozróżniania części męskiej i żeńskiej.

Szybkość i Mechanizm Połączenia

Najważniejszą zaletą złączy STORZ jest szybkość łączenia - do całkowitego połączenia wystarczy jedynie 1/4 obrotu, czyli 22°. System zatrzaskowy lub gwintowy pozwala na błyskawiczne łączenie i rozłączanie przewodów, co jest niezwykle przydatne w sytuacjach wymagających szybkiego działania. Złącza STORZ posiadają dwa zaczepy, które są umieszczone na specjalnej obrotowej nasadzie, nałożonej na końcówkę węża i zabezpieczonej pierścieniem z drutu. Alternatywnie, zaczepy mogą znajdować się na stałej nasadzie z gwintem, która jest nakręcana na gwint instalacji rurowej, np. hydrantu.

Dodatkowo, złącza te charakteryzują się dużą i niezaburzoną średnicą przelotu, a także bardzo małą wrażliwością na różnego rodzaju zanieczyszczenia oraz urazy mechaniczne, co zwiększa ich niezawodność w trudnych warunkach.

Materiały Wykonania i Metody Produkcji

Rodzaje Materiałów

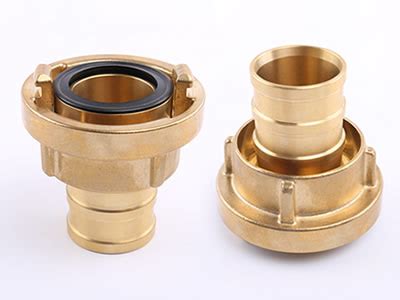

Złącza STORZ są zwykle wykonane z aluminium (AL), mosiądzu (MS) lub stali szlachetnej (SS). Możliwe są również wykonania mieszane. Najpopularniejsze złącza STORZ wykonane są z aluminium.

Odlewy a Odkuwki

Złącza mogą być wytwarzane dwoma głównymi metodami: przez odlewanie lub kucie. Złącza odlewane mogą być stosowane jedynie do niskiego ciśnienia roboczego (maksymalnie do 6 bar) i do mniej odpowiedzialnych zastosowań, ze względu na znacznie mniejszą wytrzymałość i potencjalną możliwość wystąpienia wad odlewniczych. Natomiast do zastosowań wymagających najwyższej trwałości i bezpieczeństwa, takich jak gaszenie pożarów, rekomendowane są odkuwki. Wysokiej jakości złącza odkuwane charakteryzują się ciśnieniem roboczym do 16 bar.

Uszczelnienia i Ich Właściwości

Uszczelki w złączach Storz odgrywają kluczową rolę w zapewnieniu szczelności. Standardowym uszczelnieniem jest uszczelka wargowa, odporna na podciśnienie i przeznaczona dla węży ssawno-tłocznych. Złącza dla węży tłocznych (o krótkiej końcówce do węża) posiadają uszczelkę nieodporną na podciśnienie. Materiały uszczelnień różnią się w zależności od materiału korpusu złącza i specyficznych wymagań:

• Złącza aluminiowe STORZ standardowo posiadają białą uszczelkę z gumy nitrylowej (NBR).
• Złącza mosiężne zazwyczaj wyposażone są w czarną uszczelkę z NBR.
• Złącza nierdzewne wykorzystują uszczelkę z Vitonu.

Rodzaje Materiałów Uszczelniających:

• Guma NBR (kauczuk akrylonitrylo-butadienowy): Zwana także gumą olejoodporną, jest popularnym materiałem stosowanym do wyrobu podkładek i uszczelek pracujących statycznie. Doskonale sprawdza się w niesprzyjających warunkach ścisku i wysokich ciśnień pracy.
• Guma Viton (kauczuk fluorowy): Kopolimer monomerów charakteryzujący się bardzo dużą odpornością cieplną i chemiczną. Jest niepalny oraz odporny na próżnię, promieniowanie UV, ozon, oleje i smary mineralne, węglowodany, kwasy nieorganiczne i trudnopalne ciecze hydrauliczne.
• Guma EPDM (syntetyczny kauczuk): Elastomer składający się z membrany (etyleno-propyleno-dienowego-monomer), sadzy technicznej, iłu, oleju technicznego, siarki i stabilizatorów. Materiał powstaje w wyniku wulkanizacji.
• Silikony (syntetyczne polimery krzemoorganiczne): Charakteryzują się niepalnością, odpornością termiczną i chemiczną, odpornością na promieniowanie ultrafioletowe oraz dobrą elektroizolacyjnością i smarnością.

Typy i Warianty Złączy Storz

Seria złączy strażackich Storz jest niezwykle rozbudowana i obejmuje wiele wariantów, co pozwala na ich wszechstronne zastosowanie:

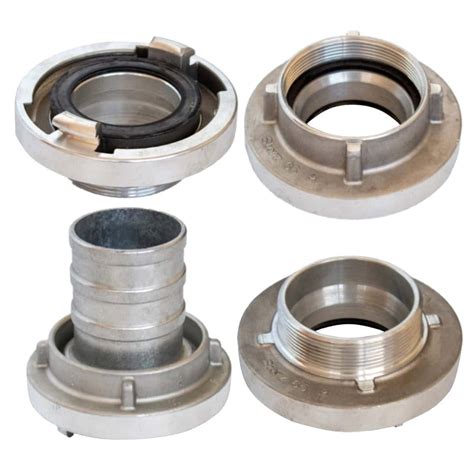

• Złącza z końcówką do węża (w wersji tłocznej oraz ssąco-tłocznej)
• Złącza z gwintem wewnętrznym (w tym obrotowe)
• Złącza z gwintem zewnętrznym (w tym obrotowe)
• Redukcje (do łączenia złączy o różnych rozmiarach)
• Zaślepki
• Klucze do złączy Storz (np. klucze hakowe)
• Dysze i prądownice
• Rozdzielacze i zawory stojakowe hydrantowe
• Zabezpieczenia przeciw rozłączaniu
• Łączniki do węży
• Adaptery kołnierzowe oraz adaptery z gwintem BSB/BSP
• Złącza z króćcem do węży z tworzyw sztucznych
• Złącza z króćcem do węża pod obejmy skorupowe
• Złącza zamykające

Rozmiary Złączy Storz

Sposoby Określania Rozmiaru i Kompatybilność

Rozmiar danego złącza Storz może być określony na dwa sposoby: tradycyjne oznaczenie związane ze średnicą nominalną węża (np. 52-B) lub poprzez rozstaw wewnętrzny zaczepów. Złącze STORZ można zweryfikować, mierząc odległość pomiędzy kłami od strony wewnętrznej. Wewnętrzne średnice złączy są precyzyjnie dopasowane do konkretnych węży strażackich, co minimalizuje straty ciśnienia w systemie.

Aby połączyć ze sobą dwa złącza STORZ, konieczne jest dobranie ich w taki sposób, aby miały taki sam rozstaw zaczepów. W sytuacji, gdy połączenie złączy o różnych rozstawach zaczepów jest niezbędne, należy użyć specjalnego złącza redukcyjnego.

Przykładowo, złącze Strażackie STORZ z gwintem wewnętrznym 2 1/2" (Gwint Wewnętrzny - BSP 2 1/2" Cala / Średnica gwintu 72,2mm) może mieć rozmiar 52-D i rozstaw zaczepów 66 mm.

Tabela Rozmiarów Storz

Rozmiar złącza ma bezpośredni wpływ na prędkość przepływu i opory hydrauliczne w instalacji. Większa średnica pozwala przesłać więcej wody przy niższym spadku ciśnienia, natomiast mniejsze rozmiary zapewniają większą prędkość strumienia, co może być korzystne w niektórych zastosowaniach.

Obszary Zastosowań Złączy Storz

Chociaż złącza Storz zostały zaprojektowane z myślą o straży pożarnej, ich unikalne cechy sprawiły, że znalazły one szerokie zastosowanie w wielu innych branżach. Obecnie wykorzystuje się je jako złącza ogólno-przemysłowe do przesyłu zarówno płynnych, jak i sypkich substancji. Można je znaleźć w:

• Przemyśle chemicznym i spożywczym: do transportu różnorodnych mediów.
• Budownictwie i rolnictwie: w systemach nawadniania oraz do transportu wody i innych substancji.
• Systemach przesyłowych: do przewożenia ścieków, w autocysternach do przewozu materiałów sypkich.
• Instalacjach przemysłowych: jako uniwersalne połączenia, często zastępujące połączenia gwintowane dzięki szybkości i łatwości montażu.
• Transporcie wody pitnej: dzięki odpowiednim uszczelkom (np. z dopuszczeniem KTW).

Kluczowe Zalety i Wybór Odpowiedniego Złącza

Zalety Złączy Storz

Złącza STORZ cieszą się niesłabnącą popularnością głównie ze względu na szerokie zastosowanie i niezawodność. Ich kluczowe zalety to:

• Szybkość i prostota działania: wymagają jedynie 1/4 obrotu do uzyskania solidnego i bezpiecznego połączenia.
• Szczelność i odporność: Każde złącze jest zaprojektowane tak, aby zapewnić maksymalną szczelność i odporność na obciążenia mechaniczne, nawet przy dużym ciśnieniu (do 16 bar) oraz na podciśnienie.
• Uniwersalność: Duży wybór typów i szeroka gama rozmiarów sprawiają, że są kompatybilne z większością węży i urządzeń dostępnych na rynku, często w oparciu o normy PN-EN.
• Wszechstronność mediów: Umożliwiają przesyłanie różnorodnych mediów płynnych i sypkich.

Kryteria Wyboru

Przy wyborze złączki strażackiej należy w pierwszej kolejności uwzględnić:

1. Średnicę węża: z którym będzie pracować złącze.
2. Rodzaj i rozmiar gwintu: w urządzeniu lub instalacji.
3. Maksymalne ciśnienie robocze: aby dobrać odpowiedni typ złącza (odlewane do 6 bar, odkuwane do 16 bar).
4. Kompatybilność: z istniejącymi akcesoriami.
5. Typ uszczelnienia: dopasowany do przesyłanego medium i warunków pracy (NBR, Viton, EPDM, silikon).

W instalacjach pracujących w terenie dobrze sprawdzają się złącza z uchwytami antypoślizgowymi, które można obsługiwać w rękawicach.
