Złącze Storz: Wszechstronne Rozwiązanie dla Przemysłu i Pożarnictwa

Złącza Storz, powszechnie znane również jako złącza strażackie lub hydrantowe, to symetryczne szybkozłącza, które zyskały szerokie zastosowanie w wielu gałęziach przemysłu i systemach ratowniczych. Ich projekt i funkcjonalność sprawiają, że są niezastąpione w sytuacjach wymagających szybkiego, pewnego i szczelnego połączenia.

Historia i pochodzenie złączy Storz

Historia złączy Storz sięga 1882 roku, kiedy to zostały zaprojektowane przez Carla Augusta Guido Storza, niemieckiego inżyniera i wynalazcę z Frankfurtu nad Menem. Opatentowano je w 1890 roku w Szwajcarii jako standardowe złącze do węży i armatury strażackiej, co z czasem doprowadziło do ich powszechnej nazwy: złącza strażackie lub hydrantowe. Bardzo szybko rozpowszechniły się one w wielu europejskich krajach, stając się standardem w pożarnictwie.

Budowa i zasada działania

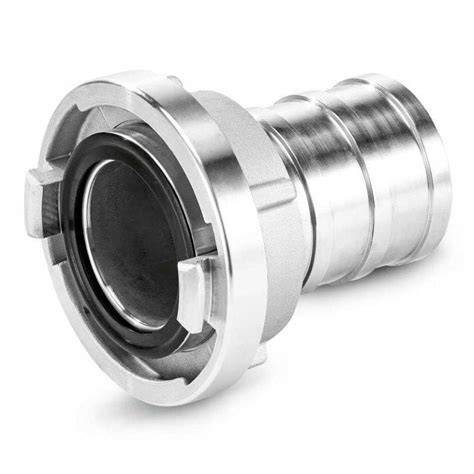

Złącza Storz to szybkozłącza typu symetrycznego, co oznacza, że są bezpłciowe - obie łączone strony są identyczne, eliminując problem rozróżniania części męskiej i żeńskiej. Taka konstrukcja znacznie ułatwia i przyspiesza proces łączenia.

Standardowe złącze Storz posiada dwa zaczepy umieszczone na specjalnej obrotowej nasadzie, która jest nałożona na końcówkę węża i zabezpieczona pierścieniem z drutu. Alternatywnie, zaczepy mogą być umieszczone na stałej nasadzie z gwintem, nakręcanej na instalację rurową, na przykład na hydrant. Aby połączyć złącza, wystarczy przyłożyć do siebie obie części, wcisnąć je, a następnie obrócić o zaledwie ¼ obrotu (około 120 stopni). Ten prosty mechanizm gwarantuje szybkie i szczelne połączenie bez konieczności gwintowania, a właściwy docisk uzyskuje się dzięki zaczepom bagnetowym. Uszczelka, umieszczona centralnie między identycznymi połówkami, zapewnia samoszczelność po złączeniu i obróceniu elementów.

Zalety stosowania złączy Storz

Główne zalety złączy Storz, które przyczyniły się do ich popularności i szerokiego zastosowania, to:

• Szybkość i łatwość połączenia: Dzięki symetrycznej budowie i mechanizmowi ¼ obrotu, montaż jest niezwykle prosty i szybki, co jest kluczowe w sytuacjach awaryjnych, np. w pożarnictwie.
• Duża odporność na zanieczyszczenia: Konstrukcja złączy sprawia, że są mało wrażliwe na różnego rodzaju zabrudzenia, co zapewnia niezawodność działania nawet w trudnych warunkach.
• Duży, niezaburzony przepływ: Charakteryzują się dosyć dużą i niezaburzoną średnicą przelotu, co umożliwia efektywne transportowanie dużych ilości mediów.
• Odporność na urazy mechaniczne: Złącza są wytrzymałe i odporne na uszkodzenia, szczególnie w wersji kutej.
• Uniwersalność: Symetryczna budowa eliminuje problem doboru odpowiedniej "płci" złącza.

Materiały wykonania i ich specyfika

Złącza Storz produkowane są z różnych materiałów, które dobiera się w zależności od specyfiki zastosowania i wymagań środowiskowych. Najczęściej wykorzystuje się:

• Aluminium (AL): Jest to najpopularniejszy materiał, ceniony za niską wagę i ekonomiczność. Złącza aluminiowe występują w dwóch wersjach:
  • Kute: Charakteryzują się znacznie większą wytrzymałością mechaniczną, mogą pracować przy ciśnieniu roboczym do 16 bar. Są preferowane tam, gdzie liczy się niezawodność i odporność na zrywanie zaczepów.
  • Odlewane: Są ekonomiczniejsze, ale mają mniejszą wytrzymałość (zazwyczaj do 6 bar) i są przeznaczone do mniej wymagających zastosowań. Mogą być podatne na wady odlewnicze i pęknięcia przy dużym obciążeniu lub uderzeniu.
• Stal nierdzewna (SS, np. AISI 316 / 1.4408): Wybierana jest tam, gdzie wymagana jest odporność na agresywne środowiska. Złącza ze stali nierdzewnej są odporne na kwasy, zasady, chlor, wodę morską i mgłę solną. Wytrzymują wyższe temperatury (do +200 °C) i ciśnienia (do 16 bar), a także gwarantują trwałość i brak korozji w długoterminowych aplikacjach.
• Mosiądz (MS): Jest to kolejny materiał stosowany do produkcji złączy, często wybierany do zastosowań w przemyśle stoczniowym.
• Wersje mieszane: Istnieją również złącza wykonane z kombinacji materiałów.

Kryteria doboru materiału

Wybór odpowiedniego materiału jest kluczowy dla trwałości i bezpieczeństwa instalacji:

• Złącza aluminiowe są zalecane, gdy liczy się niska waga, ergonomia pracy (np. przy częstych połączeniach), ograniczony budżet, a instalacja nie pracuje w agresywnym środowisku chemicznym.
• Złącza ze stali nierdzewnej są wybierane, gdy wymagana jest odporność na kwasy, zasady, chlor, wysokie temperatury i ciśnienia, a także w instalacjach w przemyśle spożywczym, chemicznym, morskim czy rafineriach. Aluminium nie powinno być stosowane w środowisku morskim ze względu na ryzyko korozji galwanicznej.

Rodzaje złączy Storz

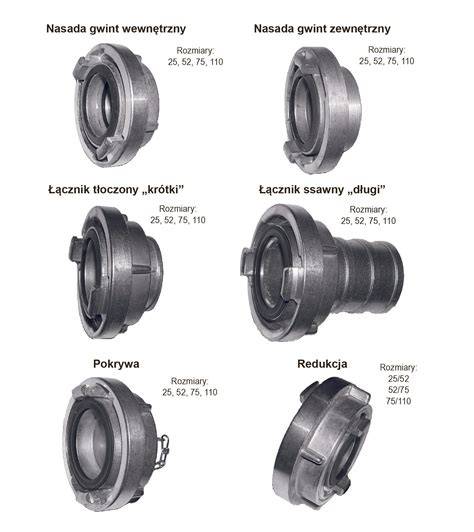

Złącza Storz występują w wielu wariantach, co pozwala na ich elastyczne dopasowanie do różnorodnych potrzeb:

• Z króćcem do węża: Podstawowy typ do podłączenia węży, w wersji tłocznej lub ssąco-tłocznej. Dostępne są również króćce do węży z tworzyw sztucznych oraz pod obejmy skorupowe.
• Z gwintem: Dostępne z gwintem wewnętrznym (GZ) lub zewnętrznym, zarówno w wersji stałej, jak i obrotowej. Przykładem są: złącze GZ 1", 2", 3", 4", 4 1/2".
• Redukcyjne: Elementy pozwalające łączyć złącza Storz o różnych rozstawach zaczepów (np. redukcja 89 mm → 66 mm), kluczowe przy adaptacji instalacji o różnych wymiarach.
• Z przyłączem kołnierzowym: Umożliwiające montaż do instalacji rurowych za pomocą kołnierzy.
• Zamykające (zaślepki): Dostępne zaślepki aluminiowe i ze stali nierdzewnej (również z łańcuchem), z uszczelką NBR bądź FKM, zgodne z materiałem złącza.
• Obrotowe: Wersje wyposażone w obracaną tuleję (króciec obrotowy), która zapobiega skręceniu węża podczas pracy.
• Adaptery: Takie jak adaptery z gwintem BSB czy złączki z gwintem BSP do budowy adapterów i redukcji.

Dobór rozmiaru złączy Storz

Dobór odpowiedniego rozmiaru złącza Storz jest kluczowy dla zapewnienia szczelności i bezpieczeństwa połączenia. Rozmiar jest określany na podstawie rozstawu zaczepów, zwanego również Ka-distance lub lug spacing.

Aby właściwie dobrać złącza, należy zmierzyć rozstaw kłów (zaczepów) od ich wewnętrznej strony. Należy pamiętać, że łączone ze sobą złącza muszą mieć ten sam rozstaw zaczepów. W przypadku, gdy konieczne jest połączenie złączy o różnych rozstawach, niezbędne jest użycie złącza redukcyjnego.

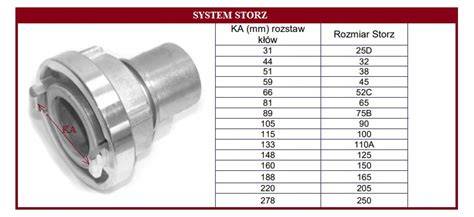

Tabela rozmiarów Storz

Rozstaw zaczepów (Ka-distance) determinuje rozmiar Storz i jest zgodny z normami DIN. Poniżej przedstawiono typowe wartości:

Uszczelki w złączach Storz - materiały i zastosowanie

Uszczelki są kluczowym elementem zapewniającym szczelność złączy Storz. Ich materiał dobiera się w zależności od rodzaju medium, temperatury i środowiska pracy. Standardowo złącza aluminiowe są wyposażone w uszczelki z białej gumy NBR, natomiast stal nierdzewna często występuje z uszczelkami z Vitonu.

Rodzaje materiałów uszczelek:

• NBR (Kauczuk akrylonitrylo-butadienowy): Znany również jako guma olejoodporna. Jest to bardzo popularny materiał stosowany do uszczelek pracujących statycznie w stanie nierozciągniętym. Charakteryzuje się dobrą odpornością na ścisk i wysokie ciśnienia. Idealny do wody i delikatnych chemikaliów. Dostępne są uszczelki NBR w kolorze czarnym i białym (często z dopuszczeniem KTW do wody pitnej).
• FKM (Viton - Kauczuk fluorowy): Polimer o bardzo dużej odporności cieplnej i chemicznej, a także niepalności. Produkty z Vitonu są odporne na próżnię, promieniowanie UV, ozon, oleje i smary mineralne, węglowodory aromatyczne i alifatyczne, kwasy nieorganiczne (siarkowy, fosforowy, solny, azotowy) oraz trudnopalne ciecze hydrauliczne. Stosowany jest w elektrowniach, przemyśle petrochemicznym i atomowym.
• EPDM (Kauczuk etylenowo-propylenowo-dienowy): Syntetyczny kauczuk, stosowany w uszczelkach, zwłaszcza do węży ssąco-tłocznych.
• Silikony: Syntetyczne polimery krzemoorganiczne, charakteryzujące się niepalnością, odpornością termiczną i chemiczną, odpornością na promieniowanie UV oraz dobrymi właściwościami elektroizolacyjnymi i smarnymi. Stosowane w różnych gałęziach przemysłu, również w uszczelkach.

Rodzaje uszczelek w zależności od zastosowania:

• Uszczelka do złączy tłocznych: Dostępne z gumy NBR (czarne/białe), z Vitonu (gumy fluorowej), z dopuszczeniem KTW do wody pitnej (białe NBR).
• Uszczelka do złączy ssąco-tłocznych: Dostępne z gumy NBR (czarne/białe), z gumy EPDM, z silikonu, z Vitonu (gumy fluorowej), z dopuszczeniem KTW do wody pitnej (białe NBR).

Zastosowanie złączy Storz w praktyce

Złącza Storz cieszą się niesłabnącą popularnością dzięki swojej wszechstronności i niezawodności. Ich zastosowanie wykracza daleko poza pierwotną rolę w pożarnictwie.

Pożarnictwo i systemy hydrantowe

Są to standardowe złącza w systemach sygnalizacji alarmu pożarowego (SAP) i hydrantowych w Polsce oraz wielu krajach UE. Dzięki szybkości podłączenia i wytrzymałości mechanicznej, złącza Storz są stosowane w:

• mobilnych wężach i samochodach strażackich,
• cysternach z wodą,
• stanowiskach szybkiego tankowania i odwadniania.

Przemysł

Obecnie są powszechnie stosowane jako złącza ogólnoprzemysłowe do płynnych i sypkich substancji w wielu sektorach:

• Przemysł chemiczny i petrochemiczny: Gdzie korozja, wysokie temperatury lub agresywne środowisko są znaczące (preferowana stal nierdzewna).
• Przemysł spożywczy: Do transportu cieczy i środków sypkich, z odpowiednimi uszczelkami (NBR lub Viton) są zgodne z zastosowaniami związanymi z transportem wody pitnej.
• Rolnictwo i ogrodnictwo: W systemach nawadniania i transportu cieczy.
• Budownictwo: Do różnorodnych instalacji.
• Transport ścieków: Dzięki dużej średnicy i prostocie przepływu.
• Autocysterny: Do przewozu materiałów sypkich i płynnych.
• Przemysł morski i rafinerie: Wymagające odporności na korozję (wyłącznie stal nierdzewna).
• Szpitale: Do specjalistycznych zastosowań.

W miejscach, gdzie liczy się niska masa i ekonomia, preferowane są złącza aluminiowe.

Konserwacja, trwałość i potencjalne problemy

Aby zapewnić długą i bezawaryjną pracę złączy Storz, niezbędna jest regularna konserwacja. Zaleca się:

• Regularne sprawdzanie uszczelek: Należy je wymieniać w razie zużycia, zwłaszcza po ekspozycji na oleje, chemikalia lub promieniowanie UV.
• Czyszczenie i smarowanie mechanizmu zaczepów: Szczególnie po zastosowaniu w brudnym lub agresywnym środowisku. Zaleca się demontaż, przemycie wodą, oczyszczenie mechaniczne, a następnie smarowanie punktów obrotu.
• Okresowe przeglądy: W instalacjach krytycznych lub pożarniczych zaleca się przegląd co 6 miesięcy, obejmujący kontrolę zużycia zaczepów, sprawdzenie uszczelki oraz czyszczenie i smarowanie mechanizmu obrotowego.

Potencjalne problemy

Mimo swojej wytrzymałości, złącza Storz mogą napotkać na typowe problemy eksploatacyjne:

• Pęknięcie zaczepów przy uderzeniu (szczególnie w wersjach odlewanych).
• Zużycie uszczelki powodujące nieszczelność.
• Korozja w przypadku niewłaściwego doboru materiału (np. aluminium w środowisku morskim).
• Wygięcie tulei przy nieprawidłowym montażu lub uderzeniu.

Akcesoria i kompatybilność z innymi systemami

Na rynku dostępna jest szeroka gama akcesoriów wspierających funkcjonalność złączy Storz, takich jak:

• Uszczelki zapasowe.
• Zaślepki z łańcuszkiem.
• Redukcje, trójniki i adaptery.
• Uchwyty, obejmy i klucze do złączy (np. klucze hakowe).
• Złącza z gwintem, kołnierzem, obrotowe.

Narzędzia

Do montażu i demontażu złączy Storz używa się:

• Ręcznych kluczy do złączy Storz (np. hakowych).
• Opasek zaciskowych (do króćców wężowych).
• W przypadku złączy kołnierzowych - standardowych narzędzi ślusarskich.

Kompatybilność z innymi systemami

Złącza Storz, będąc standardem symetrycznym, są niezwykle elastyczne w łączeniu ze sobą. Możliwa jest wymiana tylko jednej połówki, pod warunkiem, że nowy element ma identyczny rozstaw zaczepów (Ka) i odpowiednią średnicę. Dzięki przyłączom gwintowym lub kołnierzowym, można je zamontować do rury stalowej, PE, PEX, mosiężnej czy nierdzewnej za pomocą odpowiednich przejściówek.

Nie są jednak bezpośrednio kompatybilne z innymi standardami, takimi jak Camlock. Wymagają zastosowania adapterów, które umożliwiają przejścia między tymi systemami.
