Systemy oddymiania i oświetlenia ewakuacyjnego: kluczowe elementy bezpieczeństwa pożarowego

Systemy oddymiania i oświetlenie ewakuacyjne stanowią fundamentalne elementy bezpieczeństwa pożarowego w budynkach. Ich prawidłowe działanie ma kluczowe znaczenie dla zapewnienia możliwości sprawnej ewakuacji ludzi w razie wystąpienia pożaru oraz dla zminimalizowania strat. Przygotowanie budynku do instalacji tych systemów wymaga starannego planowania już na etapie projektowania oraz odpowiednich działań adaptacyjnych.

System oddymiania - co to jest i dlaczego jest potrzebny?

System oddymiania to instalacja przeciwpożarowa, której podstawowym zadaniem jest usuwanie dymu, gorących gazów i trujących spalin z budynku w przypadku pożaru. Dym stanowi ogromne zagrożenie dla życia ludzkiego - znacząco ogranicza widoczność, utrudnia oddychanie i może prowadzić do śmiertelnych zatruć. Poprzez usuwanie dymu z pomieszczeń i klatek schodowych, system oddymiania chroni drogi ewakuacyjne przed zadymieniem. Umożliwia to bezpieczniejszą i szybszą ucieczkę ludzi z budynku, a także ułatwia strażakom dostęp do źródła ognia.

Elementy systemu oddymiania

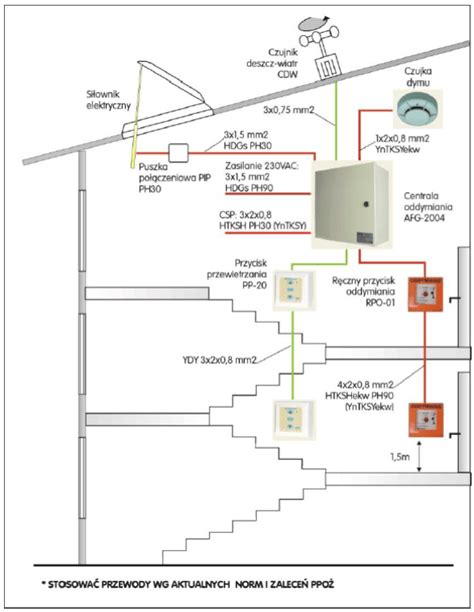

Typowy system oddymiania składa się z kilku współpracujących ze sobą elementów, które razem zapewniają jego skuteczne działanie:

• Centrala oddymiania: Jest to „mózg” systemu, który odbiera sygnały z czujników i przycisków alarmowych. Następnie steruje urządzeniami wykonawczymi, takimi jak siłowniki okien. Centrala kontroluje cały proces oddymiania, decydując o otwarciu klap dymowych, uruchomieniu wentylatorów itp. Kluczowe jest, aby była ona zasilana awaryjnie, co pozwala jej działać nawet przy zaniku podstawowego zasilania elektrycznego w budynku.
• Czujniki dymu: Są to detektory rozmieszczone w budynku, które wykrywają pojawienie się dymu lub nadmierny wzrost temperatury. Po wykryciu zagrożenia wysyłają sygnał do centrali oddymiania. Najczęściej stosuje się optyczne czujki dymu, reagujące na cząstki dymu w powietrzu, ale system może być również zintegrowany z czujnikami temperatury lub ogólnym systemem sygnalizacji pożaru.
• Przyciski oddymiania (Ręczne ostrzegacze pożarowe): Zazwyczaj umieszczane na ścianach korytarzy i klatek schodowych na każdym piętrze budynku. Umożliwiają one ręczne uruchomienie systemu oddymiania w przypadku zauważenia pożaru. Po stłuczeniu szybki i wciśnięciu przycisku, centrala otrzymuje sygnał do otwarcia klap i okien oddymiających. Przyciski te stanowią ważny element bezpieczeństwa, pozwalając na reakcję nawet wtedy, gdy automatyczne czujki jeszcze nie zarejestrowały dymu.
• Klapy oddymiające: Są to specjalne klapy montowane najczęściej w dachu budynku lub w jego najwyższej części (np. na klatce schodowej). W normalnych warunkach są zamknięte, ale w razie pożaru otwierają się automatycznie, tworząc otwory, przez które dym i gorące gazy mogą wydostać się na zewnątrz. Klapy mogą przybierać formę okien dachowych z mechanizmem otwierającym lub osobnych urządzeń w konstrukcji dachu. Ważne jest ich odpowiednie rozmieszczenie - zazwyczaj instaluje się je w najwyższych punktach, gdzie gromadzi się gorące zadymione powietrze, a przede wszystkim nad drogami ewakuacyjnymi, aby chronić kluczowe ciągi komunikacyjne przed dymem.
• Siłowniki okien i klap: Są to urządzenia (najczęściej elektryczne lub pneumatyczne), które umożliwiają automatyczne otwarcie okien oddymiających i klap dymowych po otrzymaniu sygnału z centrali. Montuje się je bezpośrednio przy oknach lub klapach. W momencie alarmu pożarowego siłowniki natychmiast otwierają światło oddymiające. Dostępne są różne rodzaje napędów: elektryczne (z akumulatorowym podtrzymaniem), pneumatyczne (otwierające klapy dzięki ciśnieniu sprężonego gazu z butli) oraz starsze rozwiązania mechaniczne (np. termotopliwe elementy otwierające klapę pod wpływem temperatury).
• Wentylatory oddymiające (w systemach mechanicznych): W niektórych obiektach stosuje się mechaniczny system oddymiania z wykorzystaniem wentylatorów wyciągowych o dużej wydajności. Wentylatory te zasysają dym i wypychają go na zewnątrz kanałami wentylacyjnymi. Muszą być odporne na wysoką temperaturę (specjalne wykonania ppoż.). Taki system wymaga także przewodów oddymiających i często klap odcinających ogień, aby zapobiec rozprzestrzenianiu się pożaru w kanałach. Mechaniczne oddymianie stosuje się na przykład w garażach podziemnych, gdzie nie ma naturalnych otworów w dachu, lub w bardzo dużych halach dla przyspieszenia usuwania dymu.
• Otwory napowietrzające: Są to często pomijane, ale bardzo ważne elementy systemu oddymiania. Aby proces oddymiania był skuteczny, do budynku musi napływać świeże powietrze, które kompensuje usuwany dym. Służą do tego otwory napowietrzające, np. drzwi na parterze, które automatycznie się otwierają, specjalne klapy dolne lub automatycznie uchylane okna na niższych kondygnacjach. Dzięki nim powstaje efekt kierunkowego przepływu powietrza: świeże powietrze wchodzi od dołu, wypychając dym górą przez klapy. Napowietrzanie pożarowe jest wymagane przez przepisy dla skuteczności oddymiania, zwłaszcza w klatkach schodowych.
• Sygnalizacja alarmowa: System oddymiania jest zazwyczaj zintegrowany z systemem alarmu pożarowego. Dodatkowo, uruchomienie oddymiania może aktywować sygnalizatory dźwiękowe i optyczne, które za pomocą syren i lamp ostrzegawczych informują o pożarze i konieczności ewakuacji.

Rodzaje systemów oddymiania

W praktyce stosuje się dwa główne rodzaje systemów oddymiania:

• Oddymianie naturalne (grawitacyjne): Wykorzystuje ono zjawisko unoszenia się gorącego dymu do góry. Otwierane są klapy dymowe i okna w górnych partiach budynku, co pozwala dymowi wydostać się na zewnątrz siłą grawitacji i różnicy ciśnień (efekt kominowy). Wymaga to odpowiedniego zaplanowania rozmieszczenia klap na dachu lub wysokich ścianach. Oddymianie grawitacyjne jest skuteczne przy mniejszych odległościach odprowadzania dymu i często stosowane jest w klatkach schodowych, holach oraz budynkach kilkukondygnacyjnych.
• Oddymianie mechaniczne: Jest wspomagane przez wentylatory mechaniczne, które aktywnie wyciągają dym. Taki system bywa stosowany w garażach podziemnych, rozległych budynkach użyteczności publicznej, wysokich wieżowcach czy obiektach przemysłowych. Wentylatory mogą szybko usunąć duże ilości dymu, niezależnie od warunków pogodowych. System mechaniczny wymaga jednak rozbudowanej instalacji wentylacyjnej, kanałów dymowych, wentylatorów oddymiających (często na dachu), klap przeciwpożarowych odcinających oraz dedykowanego zasilania awaryjnego o dużej mocy.

Niezależnie od rodzaju systemu, jego głównym celem jest utrzymanie warstwy wolnej od dymu nad podłogą (tzw. strefa bezpieczeństwa) przynajmniej na wysokość główn osób ewakuujących się. Poprawnie działający system oddymiania ogranicza rozprzestrzenianie się dymu, obniża temperaturę w obiekcie podczas pożaru i opóźnia rozwój pożaru poprzez usuwanie gorących gazów. Dzięki temu mieszkańcy lub użytkownicy budynku mają więcej czasu na ucieczkę, a straż pożarna może szybciej zlokalizować i zwalczyć źródło ognia.

Oświetlenie ewakuacyjne - rola i podstawowe elementy

Drugim niezwykle istotnym systemem wpływającym na bezpieczeństwo pożarowe jest oświetlenie ewakuacyjne. Jego zadaniem jest zapewnienie światła w budynku podczas sytuacji awaryjnej, przede wszystkim gdy nastąpi zanik podstawowego zasilania elektrycznego. W razie pożaru często dochodzi do przerwania dostaw prądu, co może być spowodowane uszkodzeniem instalacji lub celowym wyłączeniem zasilania przez zabezpieczenia. Oświetlenie awaryjne pozwala wtedy utrzymać minimalny poziom światła, aby osoby przebywające w budynku mogły bez paniki znaleźć drogę do wyjścia.

Czym jest oświetlenie ewakuacyjne?

Jest to specjalny system oświetleniowy, który włącza się automatycznie, gdy tylko zgaśnie normalne światło. Jego główną funkcją jest oświetlenie dróg ewakuacyjnych, wyjść oraz wskazanie kierunków ucieczki. W skład typowego systemu oświetlenia ewakuacyjnego wchodzą:

• Oprawy oświetlenia awaryjnego (lampy ewakuacyjne): Są to specjalne lampy, które w normalnej sytuacji mogą być zgaszone lub działają jak zwykłe oświetlenie, ale posiadają awaryjne źródło zasilania (wbudowany akumulator lub zasilanie z centralnej baterii). Kiedy zaniknie zasilanie podstawowe, lampy te automatycznie zapalają się, emitując wystarczająco światła, by oświetlić korytarze, klatki schodowe, hale czy inne pomieszczenia. Charakteryzują się one długim czasem świecenia na baterii (zazwyczaj minimum 1 godzina, często 2 lub 3 godziny), energooszczędnymi źródłami światła (obecnie najczęściej LED) oraz odpowiednią jasnością, aby zapewnić widoczność.

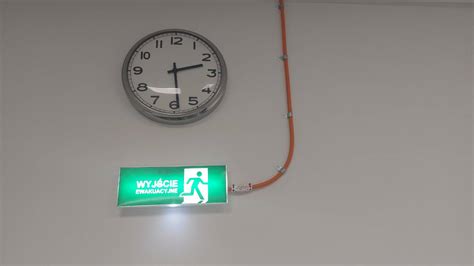

• Oprawy kierunkowe z piktogramami (znaki ewakuacyjne): Są to świecące tabliczki z zielonymi piktogramami wskazującymi wyjścia ewakuacyjne lub kierunek do nich. Montuje się je nad drzwiami wyjściowymi, przy klatkach schodowych, w korytarzach na skrzyżowaniach dróg ewakuacyjnych. Standardowe znaki to np. strzałki z ludzikiem biegnącym do wyjścia oraz napisy „Exit” lub polskie „Wyjście ewakuacyjne”. Te tablice również mają własne zasilanie awaryjne (wbudowane akumulatory) lub są zasilane z centralnego systemu i świecą przez cały czas trwania ewakuacji, nawet gdy brak prądu. Zapewniają orientację w budynku pełnym ludzi i potencjalnie zadymionym - ich intensywna, kontrastowa grafika jest widoczna także przy ograniczonej widoczności.
• Centralna bateria lub zasilacze awaryjne: Oświetlenie ewakuacyjne może być zrealizowane w dwóch zasadniczych konfiguracjach: systemy centralnej baterii lub oprawy autonomiczne. W systemie centralnej baterii mamy jedno źródło zasilania awaryjnego (duży akumulator lub zespół baterii) zlokalizowany w jednym miejscu budynku, np. w rozdzielni elektrycznej lub pomieszczeniu technicznym. Do niego podłączone są wszystkie lampy ewakuacyjne specjalnymi ognioodpornymi kablami. Alternatywnie, oprawy autonomiczne posiadają wbudowane akumulatory i każda lampa indywidualnie podtrzymuje świecenie w razie awarii prądu. Niezależnie od konfiguracji, ważne jest, aby źródło zasilania awaryjnego było dobrane tak, by zapewnić świecenie lamp przez wymagany przepisami czas (najczęściej minimum 1 godzina, zaleca się 2 godziny lub dłużej w obiektach o dużym ryzyku).
• Moduł sterowania i testowania: Nowoczesne systemy oświetlenia awaryjnego często posiadają centralny moduł kontrolno-sterujący. Nadzoruje on stan wszystkich opraw (np. sprawdza bieżące naładowanie baterii, sprawność źródeł światła) i okresowo wykonuje autotesty awaryjnego załączenia. Taki moduł potrafi sygnalizować awarię którejś lampy lub konieczność wymiany baterii, co bardzo ułatwia utrzymanie systemu w pełnej sprawności.

Dlaczego oświetlenie ewakuacyjne jest ważne?

Wyobraźmy sobie duży budynek handlowy lub biurowiec, gdzie nagle gaśnie światło z powodu pożaru. Bez oświetlenia zapasowego ludzie mogliby wpaść w panikę, a przemieszczanie się w ciemności mogłoby być równie niebezpieczne jak sam pożar. Dzięki oświetleniu ewakuacyjnemu kluczowe elementy przestrzeni pozostają widoczne: schody, wyjścia, gaśnice, drogi do wyjść. Minimalne natężenie światła, jakie musi zapewnić oświetlenie awaryjne, jest określone normami - na drodze ewakuacyjnej powinno to być przynajmniej 1 lx (luks) na podłodze, co wystarcza, by widzieć przeszkody i iść bez potykania się. Dodatkowe oświetlenie w strefach otwartych (tzw. strefach przeciwpanicznych) ma za zadanie uspokoić ludzi i zapobiec panice, dając im orientację w przestrzeni.

Oświetlenie ewakuacyjne jest wymagane prawem w wielu typach budynków, m.in. w obiektach użyteczności publicznej (centra handlowe, szkoły, szpitale, kina, hotele), w budynkach zamieszkania zbiorowego (np. bloki mieszkalne powyżej określonej wysokości), w budynkach wysokich i wysokościowych, garażach podziemnych, a także w obiektach przemysłowych, gdzie pracuje jednocześnie duża liczba osób. Inwestorzy planujący nowy budynek praktycznie zawsze muszą uwzględnić instalację awaryjnego oświetlenia dróg ewakuacyjnych - brak takiego systemu może uniemożliwić odbiór budynku przez straż pożarną i nadzór budowlany.

Podsumowując, oświetlenie ewakuacyjne zapewnia sprawną, szybką i bezpieczną ewakuację osób z budynku w sytuacji zagrożenia, nawet przy całkowitej awarii zasilania. Jest to element ratujący życie, równie ważny jak system oddymiania, dlatego oba te systemy powinny ze sobą współgrać i być traktowane priorytetowo w projekcie budowlanym.

Wymagania prawne i normy związane z oddymianiem i oświetleniem ewakuacyjnym

Zarówno systemy oddymiania, jak i oświetlenie ewakuacyjne, podlegają w Polsce ścisłym regulacjom prawnym. Celem przepisów jest zapewnienie minimalnego poziomu bezpieczeństwa pożarowego we wszystkich budynkach, gdzie przebywają ludzie. Inwestor i projektant muszą znać te wymagania i uwzględnić je podczas przygotowywania budynku do montażu instalacji.

Wymogi dla systemu oddymiania

Prawo budowlane i przepisy ppoż.: Polskie przepisy, w tym Rozporządzenie Ministra Spraw Wewnętrznych i Administracji w sprawie ochrony przeciwpożarowej budynków oraz tzw. Warunki Techniczne określone przez Ministra Infrastruktury, wskazują, w jakich obiektach systemy oddymiania są obowiązkowe. Przykładowo, oddymianie klatek schodowych jest wymagane w budynkach wysokich i wysokościowych (powyżej 25 m wysokości), aby zapewnić bezpieczną ewakuację z wyższych kondygnacji. Również garaże podziemne o dużej powierzchni muszą mieć system wentylacji pożarowej (mechanicznej), a hale i atria często wymagają klap dymowych w dachu.

Normy techniczne: Przy projektowaniu oddymiania należy kierować się normami europejskimi z serii PN-EN 12101 (dotyczącymi systemów kontroli dymu i ciepła). Normy te opisują wymagania dotyczące urządzeń (np. klapy dymowe muszą mieć odpowiednią powierzchnię czynną oddymiania, siłowniki odpowiednią wytrzymałość itp.) oraz sposoby wyznaczania potrzebnej liczby i wielkości otworów oddymiających w zależności od kubatury pomieszczeń. Ponadto istnieją polskie wytyczne CNBOP-PIB, które stanowią zbiór dobrych praktyk i szczegółowych wytycznych technicznych.

Wymogi dla oświetlenia ewakuacyjnego

Prawo budowlane i przepisy ppoż.: Podobnie jak systemy oddymiania, oświetlenie ewakuacyjne jest regulowane przez przepisy prawa budowlanego i ochrony przeciwpożarowej. Wymóg jego zastosowania pojawia się w budynkach użyteczności publicznej, budynkach zamieszkania zbiorowego, garażach podziemnych i innych obiektach, gdzie przebywa określona liczba osób lub gdzie występuje podwyższone ryzyko pożarowe.

Normy techniczne: Kluczowe normy dotyczące oświetlenia ewakuacyjnego to seria PN-EN 1838 (dotycząca zastosowania oświetlenia) oraz PN-EN 50172 (dotycząca systemów oświetlenia awaryjnego). Normy te precyzują wymagania dotyczące minimalnego natężenia oświetlenia na drogach ewakuacyjnych, czasu podtrzymania oświetlenia awaryjnego (najczęściej 1 godzinę, ale zaleca się dłuższy czas), rozmieszczenia opraw kierunkowych ze znakami ewakuacyjnymi oraz parametrów technicznych samych opraw i źródeł zasilania awaryjnego. Określają również zasady przeprowadzania przeglądów i testów systemów.

Nieprawidłowe działanie lub brak tych systemów może skutkować poważnymi konsekwencjami w przypadku pożaru, prowadząc do zagrożenia życia ludzkiego. Dlatego też niezwykle ważne jest, aby zarówno projekt, jak i wykonanie tych instalacji było zgodne z obowiązującymi przepisami i normami, a same systemy były regularnie konserwowane i testowane.
