Nowoczesne obiekty wyposażane są w szereg różnych systemów służących bezpieczeństwu osób i ochronie mienia. Najważniejszy z nich to system sygnalizacji pożarowej (SSP), którego zadaniem jest przede wszystkim ochrona życia i zdrowia ludzkiego.
Powszechnie wiadomo, że istnieje grupa obiektów, w których na mocy prawa musi być zainstalowany SSP. Nie sposób wyobrazić sobie nowoczesnego szpitala, kina czy hotelu bez takiej instalacji. Właściciele obiektów coraz lepiej uświadamiają sobie konieczność ochrony przed pożarem, co powoduje, że systemy sygnalizacji pożarowej są instalowane również w wielu małych obiektach - takich, które (zgodnie z prawem) nie muszą być wyposażone w instalację SSP.
Systemy konwencjonalne (wykorzystujące czujki dwustanowe i linie promieniowe) często nie wystarczają do efektywnej ochrony przeciwpożarowej - zarówno z racji braku adresacji urządzeń, jak i braku możliwości łatwego odróżnienia alarmu fałszywego od prawdziwego. Z tego powodu, wychodząc naprzeciw oczekiwaniom klientów, "POLON-ALFA” Zakład Urządzeń Dozymetrycznych wprowadza do swojej oferty małą, adresowalną centralę sygnalizacji pożarowej POLON 4100. Centrala ta rozszerza możliwości doskonale znanego i szeroko stosowanego interaktywnego systemu wykrywania pożarów POLON 4000.

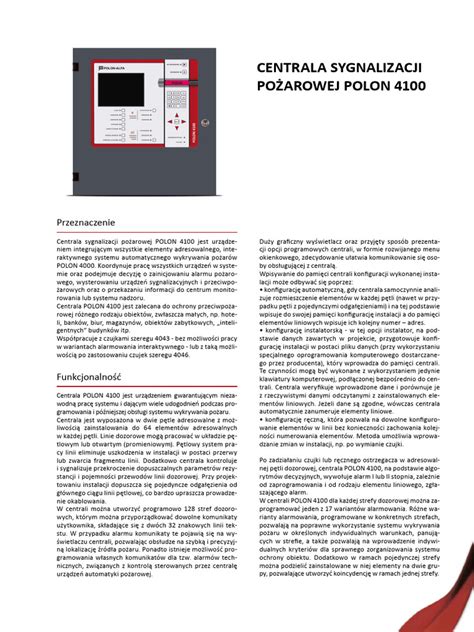

Funkcjonalność centrali POLON 4100
Centrala POLON 4100 jest wieloprocesorowym urządzeniem gwarantującym wysoką niezawodność, łatwość programowania i funkcjonalność obsługi. Umożliwia podłączenie dwóch adresowalnych pętli dozorowych, każdej z 64 urządzeniami. Centrala POLON 4100 koordynuje pracę wszystkich urządzeń liniowych w systemie, a także podejmuje decyzję o zainicjowaniu alarmu pożarowego, wysterowaniu urządzeń sygnalizacyjnych i przeciwpożarowych oraz o przekazaniu informacji do centrum monitorowania lub systemu nadzoru.
Pojemność i funkcjonalność centrali jest przystosowana do ochrony przeciwpożarowej różnego rodzaju obiektów, zwłaszcza małych hoteli, banków, biurowców, magazynów, obiektów zabytkowych, „inteligentnych” budynków itp.
Konfiguracja linii dozorowych
Linie dozorowe centrali mogą pracować w układzie pętlowym lub otwartym (promieniowym). Pętlowy system pracy linii, w połączeniu z wbudowanymi izolatorami zwarć we wszystkich elementach liniowych, eliminuje uszkodzenia w instalacji w postaci przerwy lub zwarcia fragmentu linii. Ponadto centrala kontroluje i sygnalizuje przekroczenie dopuszczalnych parametrów rezystancji i pojemności przewodów linii dozorowej. Przy projektowaniu instalacji dopuszcza się pojedyncze odgałęzienia od głównego ciągu linii pętlowej, co bardzo upraszcza prowadzenie okablowania.
Programowanie stref i komunikatów
W centrali można utworzyć programowo 128 stref dozorowych, którym przyporządkowuje się dowolne komunikaty użytkownika, składające się z dwóch 32- znakowych linii tekstu. W przypadku alarmu komunikaty te pojawią się na wyświetlaczu centrali, pozwalając obsłudze na szybką i precyzyjną lokalizację źródła pożaru. Ponadto istnieje możliwość programowania własnych komunikatów dla tzw. alarmów technicznych, związanych z kontrolą sterowanych przez centralę urządzeń automatyki pożarowej.
Duży graficzny wyświetlacz ciekłokrystaliczny oraz przyjęty sposób prezentacji opcji programowych centrali w formie rozwijanego menu okienkowego zdecydowanie ułatwia komunikowanie się osoby obsługującej z systemem.
Metody zapisywania konfiguracji systemu
Zapisywanie konfiguracji systemu sygnalizacji pożarowej w pamięci centrali może odbywać się różnymi metodami:
- Automatyczna konfiguracja: Centrala samoczynnie analizuje rozmieszczenie elementów w każdej pętli (nawet w przypadku pętli z pojedynczymi odgałęzieniami) i na tej podstawie wpisuje do swojej pamięci konfigurację instalacji, a do pamięci elementów liniowych wpisuje ich kolejne numery - adresy.
- Konfiguracja instalatorska: Na podstawie danych zawartych w projekcie instalator przygotowuje konfigurację instalacji (wykorzystując specjalne oprogramowanie komputerowe, dostarczone przez producenta) w postaci pliku danych, który wprowadza do pamięci centrali. Te czynności mogą być wykonane z wykorzystaniem klawiatury komputerowej, podłączonej bezpośrednio do centrali. Centrala weryfikuje wprowadzone dane i porównuje je z rzeczywistymi danymi odczytanymi z zainstalowanych elementów liniowych. Jeżeli dane są zgodne, centrala automatycznie ponumeruje elementy liniowe.
- Konfiguracja ręczna: Pozwala na dowolne konfigurowanie elementów w linii bez konieczności numerowania ich w kolejności. Ta metoda umożliwia wprowadzanie zmian w instalacji, np. po wymianie czujki.
Alarmowanie I i II stopnia oraz warianty alarmowania
Po zadziałaniu czujki lub ręcznego ostrzegacza pożarowego w adresowalnej pętli dozorowej centrala POLON 4100, na podstawie algorytmów decyzyjnych, wywołuje alarm I lub II stopnia, zależnie od zaprogramowania i rodzaju elementu liniowego zgłaszającego alarm.
W centrali POLON 4100 dla każdej strefy dozorowej można zaprogramować jeden z 17 wariantów alarmowania. Różne warianty alarmowania, programowane w konkretnych strefach, pozwalają na poprawne wykorzystanie systemu sygnalizacji pożarowej w określonych indywidualnych warunkach panujących w strefie. Dają również możliwość wprowadzenia indywidualnych kryteriów sprawnego zorganizowania systemu ochrony obiektu. Ponadto w ramach pojedynczej strefy można podzielić zainstalowane w niej elementy na dwie grupy, pozwalające utworzyć koincydencję w ramach jednej strefy.
Możliwe warianty alarmowania obejmują między innymi:
- Alarmowanie zwykłe, jedno- i dwustopniowe
- Alarmowanie jedno- i dwustopniowe z jednokrotnym kasowaniem elementu (40 s/60 s lub 60 s/480 s)
- Alarmowanie jedno- i dwustopniowe z koincydencją dwuczujkową lub grupowo-czasową
- Alarmowanie interaktywne, jedno- i dwustopniowe
- Alarmowanie dwustopniowe ze współzależnością grupową
- Alarmowanie jednostopniowe w trybie pracy „Personel nieobecny”
Sterowanie urządzeniami i komunikacja
Poprzez wbudowane wyjścia sterujące dwóch rodzajów (dwa przekaźniki o stykach bezpotencjałowych i jedna nadzorowana linia sterująca) centrala POLON 4100 może realizować sterowanie urządzeniami sygnalizacyjnymi i przeciwpożarowymi. Wyjścia te można programowo powiązać z dowolną strefą lub grupą stref, wybierając jeden z sześciu typów i jeden z wielu wariantów pracy.
Dwie nadzorowane linie kontrolne umożliwiają nadzorowanie stanu dołączonych urządzeń zewnętrznych lub obwodów. Dzięki wyjściom szeregowym (RS 232, RS 485, USB i PS/2) do centrali można dołączyć klawiaturę komputerową, system monitoringu cyfrowego, komputer lub system integracji i nadzoru instalacji oraz terminale sygnalizacji równoległej - TSR-4000.
Centrala POLON 4100 pamięta i rejestruje 2000 ostatnich zdarzeń, które miały miejsce podczas dozorowania obiektu. Zawartość pamięci zdarzeń może być przesłana do komputera, a następnie wydrukowana w sposób uporządkowany według daty i czasu wystąpienia zdarzenia. Centrala zapamiętuje ponadto 9999 alarmów.
Budowa i elementy liniowe

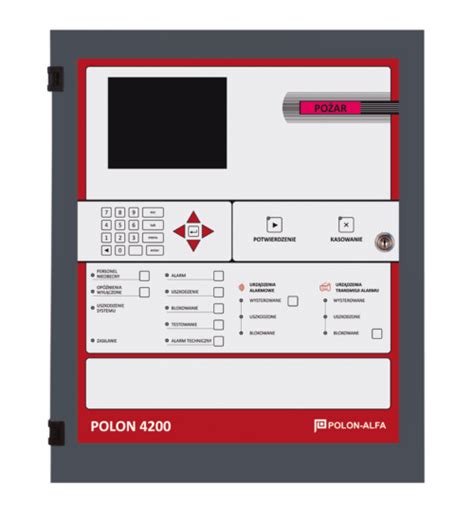

Konstrukcja centrali
Na drzwiach centrali zlokalizowano wskaźniki sygnalizacyjne i przyciski funkcyjne. Komunikaty centrali są wyświetlane na dużym wyświetlaczu graficznym. Poniżej znajdują się główne przyciski funkcyjne, klawiatura numeryczna i wskaźniki sygnalizujące stan systemu. Wewnątrz obudowy centrali przewidziane jest miejsce na dwa akumulatory zasilania rezerwowego (2 x 12 V, 22 Ah).
Kompatybilność z elementami liniowymi
Nowa centrala współpracuje ze wszystkimi dostępnymi elementami liniowymi systemu POLON 4000, w szczególności z czujkami szeregów 4043 i 4046. Duży wybór urządzeń liniowych gwarantuje odpowiednie zabezpieczenie każdego rodzaju obiektu, a specjalny, interaktywny tryb pracy czujek szeregu 4046 zapewnia bardzo szybką detekcję pożaru oraz wysoką odporność na fałszywe alarmy. Centrala POLON 4100 umożliwia również współpracę z czujkami bezprzewodowymi, np. DUR-4047.
Zadaniem nowoczesnych instalacji sygnalizacji pożarowej jest nie tylko wykrycie pożaru i jego zasygnalizowanie, ale również sterowanie wieloma urządzeniami automatyki pożarowej. Funkcje te są realizowane z wykorzystaniem urządzeń sterujących, kontrolnych, kontrolno-sterujących i sygnalizacyjnych oraz uniwersalnych central sterujących UCS 4000, instalowanych jako elementy adresowalne na liniach dozorowych.
Specjalistyczne zastosowania
Aby zabezpieczyć pomieszczenia o dużej powierzchni i wysokości, np. sale kinowe, konferencyjne, teatralne, obiekty sportowe, hale magazynowe, można zastosować zainstalowane na liniach bocznych adapterów liniowe czujki dymu DOP-40. Centrala POLON 4100 umożliwia również zabezpieczenie stref zagrożonych wybuchem za pomocą iskrobezpiecznych czujek zainstalowanych za iskrobezpiecznymi separatorami, na linii bocznej wspomnianego wcześniej adaptera. W celu ręcznego wyzwolenia alarmu stosuje się ręczne ostrzegacze pożarowe, oferowane w dwóch różnych wersjach - do pracy wewnątrz i na zewnątrz budynków.
Inne systemy sygnalizacji pożarowej POLON-ALFA
Wprowadzając na rynek nową centralę, firma POLON-ALFA wychodzi naprzeciw oczekiwaniom klientów. Ten nowoczesny system sygnalizacji pożarowej, który łączy w sobie rozbudowaną funkcjonalność oraz niską cenę, z pewnością znajdzie zastosowanie w dużej liczbie małych obiektów.
Firma POLON-ALFA zaprasza do odwiedzenia stoiska firmowego podczas Międzynarodowej Wystawy Zabezpieczeń „Securex 2010”, która odbędzie się w dniach 26-29 kwietnia w Poznaniu, gdzie zaprezentuje swoją ofertę, a w szczególności najnowszą centralę POLON 4100.
Przykładowe elementy systemów POLON-ALFA:
- Element EKS-6000: Posiada niskonapięciowe (NN) i wysokonapięciowe (WN) wejścia umożliwiające podłączenie niezależnych zestyków normalnie zwartych, normalnie rozwartych, przy napięciu do 230 VAC lub 220 VDC. Element przystosowany jest do pracy wewnątrz i na zewnątrz obiektów.
- Terminal sygnalizacji równoległej TSR-4000: Jest to urządzenie mikroprocesorowe przeznaczone do współpracy z centralami systemu POLON 4000 jako wyniesione pole sygnalizacyjne i obsługowe. Do jednej centrali można dołączyć do 16 terminali TSR-4000. Terminal pozwala na powielenie informacji central sygnalizacji pożarowej systemu POLON 4000 w oddalonym miejscu, powtarzając wskazania centrali, takie jak komunikaty alarmowe, uszkodzeniowe, blokowania, testowania oraz alarmu technicznego. Z poziomu terminala można potwierdzić alarmowanie centrali i następnie skasować sygnalizację.
- Panel operatora PSO-60: Jest centralnym elementem systemu POLON 6000 z przyjaznym interfejsem użytkownika (TouchPanel + LCD 10’ 800 x 600).
- Adresowalne sygnalizatory akustyczne SAW-6001: Przeznaczone do akustycznego sygnalizowania pożaru w sposób tonowy. Mogą pracować wyłącznie w adresowalnych liniach/pętlach dozorowych central sygnalizacji pożarowej systemów POLON 6000 i POLON 4000. Są załączane na polecenie wysłane przez centralę, po spełnieniu zaprogramowanych kryteriów zadziałania.
- Adresowalne sygnalizatory akustyczne SAW-6006: Przeznaczone do akustycznego sygnalizowania pożaru w sposób głosowo-tonowy. Podobnie jak SAW-6001, mogą pracować wyłącznie w adresowalnych liniach/pętlach dozorowych central sygnalizacji pożarowej systemów POLON 6000 i POLON 4000.
- Czujka PPW-40REx: Jest to trójpasmowa czujka płomienia w zakresie podczerwieni, przeznaczona do zastosowań w strefach zagrożonych wybuchem. Zapewnia dużą skuteczność wykrywania płomienia paliw zawierających węglowodory, zachowując wysoką odporność na fałszywe alarmy. Ma budowę ognioszczelną i jest przystosowana do pracy wewnątrz i na zewnątrz obiektów.
- Adresowalna, uniwersalna czujka ciepła (temperatury) TUN-6046: Jest przeznaczona do wykrywania zagrożenia pożarowego w pomieszczeniach, w których w pierwszej fazie pożaru może nastąpić szybki przyrost temperatury lub temperatura może przekroczyć określony niebezpieczny poziom. Kodowanie adresu czujki odbywa się automatycznie z centrali, a kod adresowy zapisywany jest w jej nieulotnej pamięci. Czujki instalowane są w nieadresowalnym gnieździe G-40.
Centrala sygnalizacji pożaru POLON 6000
Centrala sygnalizacji pożaru POLON 6000 jest przeznaczona do wykrywania i sygnalizowania zagrożenia pożarowego po odebraniu informacji od współpracujących z nią czujek i ręcznych ostrzegaczy pożarowych. Polon 6000 to centrale sygnalizacji pożarowej o architekturze rozproszonej, które doskonale wpisują się w potrzeby i oczekiwania współczesnego odbiorcy. Użytkownicy oczekują do systemów bezpieczeństwa w obiekcie elastyczności, przyjaznej obsługi, a zarazem swobody pod względem konfigurowania i programowania. Polon Alfa 6000 spełnia wszystkie te wymagania, zapewniając bezpieczeństwo w nawet najbardziej skomplikowanych kompleksach budowlanych.
Polon Alfa 6000 to jakościowo nowy, bardzo zaawansowany technicznie system detekcji i alarmowania. System działa w oparciu o dane dostarczane przez czujki pożarowe. Czujki wykrywają zagrożenie, podczas gdy system na bieżąco weryfikuje napływające informacje, realizuje zaprogramowany scenariusz zdarzeń, wypracowuje decyzje i steruje pozostałymi systemami bezpieczeństwa. W ten sposób praca oddymiania, systemów ewakuacji czy systemów gaszenia pożarów zostaje zautomatyzowana. Systemy te reagują szybko, co zwiększa poziom bezpieczeństwa ludzi i mienia.
Centrala Polon Alfa 6000 może być z łatwością zintegrowana z wieloma istniejącymi na rynku systemami zarządzania bezpieczeństwem obiektu. Wynika to z charakterystycznych cech samego systemu, który daje możliwość integracji optymalnej liczby urządzeń niezbędnych do zapewnienia skutecznej ochrony przeciwpożarowej danego obiektu.
Centrala Polon 6000 wyróżnia się zaawansowaną strukturą modułową, co pozwala na swobodną rozbudowę instalacji wraz z rozwojem infrastruktury budynku. Bez względu na to, czy mamy do czynienia z nowoczesnym biurowcem, halą produkcyjną, czy obiektem użyteczności publicznej - Polon 6000 można dostosować zarówno do jego wielkości, jak i specyfiki zagrożeń pożarowych, które mogą w nim wystąpić. To system, który rośnie razem z potrzebami użytkownika, nie ograniczając jego możliwości w przyszłości.
Warto podkreślić, że centrala Polon 6000 zapewnia nie tylko sprawną detekcję, ale też aktywne zarządzanie sytuacją kryzysową. Dzięki integracji z systemami sterowania wentylacją, oddymianiem czy oświetleniem ewakuacyjnym reaguje nie tylko szybko, ale i inteligentnie. Nie uruchamia alarmu bez podstaw, ale też nie zwleka z reakcją, gdy liczy się każda sekunda. W codziennej obsłudze Polon 6000 okazuje się intuicyjny, a jego konfiguracja i aktualizacje nie wymagają specjalistycznej wiedzy - wystarczy odpowiednie przeszkolenie operatora.
Centrala sygnalizacji pożaru POLON 3064 i POLON 3128
Centrala sygnalizacji pożaru POLON 3064 jest najmniejszą w rodzinie kompaktowych central adresowalnych POLON 3000 firmy Polon Alfa. Posiada łącznie 128 adresów na dwóch pętlach dozorowych (2x64 adresy). Możliwość stosowania różnych elementów adresowalnych, takich jak sygnalizatory czy elementy sterujące EKS-3021, pozwala na zwięzłą strukturę kablową oraz maksymalne uproszczenie programowania, obsługi i nadzoru systemu sygnalizacji pożaru.
Na każdej linii dozorowej mogą być używane adresowalne elementy liniowe serii 3000, stworzone specjalnie dla tego systemu. Linie dozorowe centrali zostały dostosowane również do obsługi elementów liniowych serii 4000 i 6000 produkcji POLON-ALFA, które dotychczas były używane z adresowalnymi centralami serii POLON 4000 oraz POLON 6000. Pozwala to na wykorzystanie szerokiej gamy urządzeń do wykrywania i sygnalizowania pożaru oraz sterowania urządzeniami zabezpieczającymi, co umożliwia nawet realizację skomplikowanych scenariuszy pożarowych.
Centrala sygnalizacji pożaru POLON 3128 jest najmniejszą w rodzinie kompaktowych central adresowalnych POLON 3000, oferującą łącznie 256 adresów na dwóch pętlach dozorowych (2x128 adresów). Możliwość korzystania z różnych adresowalnych urządzeń, takich jak sygnalizatory czy elementy sterujące EKS-3021, pozwala na wydajną budowę struktury kablowej oraz maksymalne uproszczenie programowania, obsługi i nadzoru systemu sygnalizacji pożaru. Na każdej linii dozorowej mogą być stosowane adresowalne elementy liniowe serii 3000, specjalnie zaprojektowane dla tego systemu. Ponadto, linie dozorowe centrali są kompatybilne z elementami liniowymi serii 4000 i 6000 od POLON-ALFA, co umożliwia wykorzystanie różnorodnych urządzeń do wykrywania i sygnalizowania pożaru oraz sterowania urządzeniami zabezpieczającymi.
