Stan techniczny budynków szpitalnych często budzi poważne obawy, a największy niepokój Najwyższej Izby Kontroli (NIK) skupia się na zabezpieczeniach przeciwpożarowych. W większości skontrolowanych przez NIK szpitali stwierdzono brak podstawowego wyposażenia przeciwpożarowego, takiego jak gaśnice, hydranty i alarmy. Administrator obiektu, czyli w tym przypadku dyrektor szpitala, ponosi odpowiedzialność za bezpieczeństwo pożarowe.
Podstawowe wyposażenie przeciwpożarowe
Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów, obiekty powinny być wyposażone w:
- Przenośne lub przewoźne gaśnice, które muszą spełniać wymagania Polskich Norm, będących odpowiednikami norm europejskich (EN) dotyczących gaśnic.
- Hydranty. Chociaż hydrant wewnętrzny nie jest zaliczany do podręcznego sprzętu gaśniczego, służy do gaszenia pożarów w zarodku. Jest to obudowany zespół składający się z zaworu hydrantowego, jednego lub dwóch odcinków węża pożarniczego i prądownicy. Hydranty mogą być użyte do gaszenia pożaru w zarodku wszędzie tam, gdzie jako środek gaśniczy można stosować wodę (grupa A).
System Sygnalizacji Pożaru (SSP) - działanie i znaczenie w szpitalach

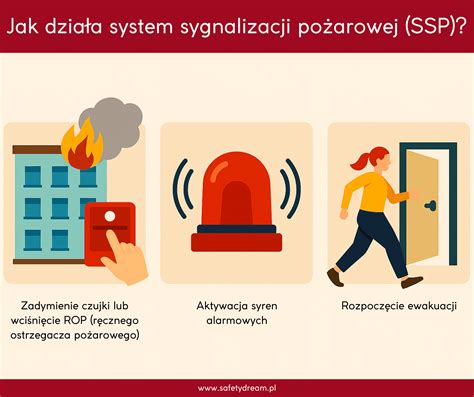

System Sygnalizacji Pożaru (SSP), znany również jako System Alarmu Pożarowego (SAP) lub potocznie system przeciwpożarowy, to kluczowa instalacja zapewniająca bezpieczeństwo w placówkach medycznych. Jego głównym zadaniem jest szybkie i bezbłędne wykrycie powstającego pożaru, zanim osiągnie on rozmiary trudne do opanowania. W szpitalach, gdzie pacjenci często mają ograniczoną mobilność, skuteczność SSP jest szczególnie istotna dla ochrony życia i zdrowia.
System SSP oparty jest na zamontowanych w pomieszczeniach czujkach, które reagują na dym i/lub wzrost temperatury. Informacja o zagrożeniu jest przekazywana do centrali pożarowej, która następnie alarmuje personel obsługi. W przypadku braku reakcji personelu, centrala może powiadomić straż pożarną lub uruchomić dodatkowe urządzenia sygnalizacyjne lub gaśnicze.
Działanie systemu sygnalizacji pożaru minimalizuje straty materialne i ludzkie spowodowane pożarem. Systemy te znajdują zastosowanie głównie w obiektach komercyjnych i publicznych, gdzie występuje duże natężenie zasobów ludzkich lub materialnych. Fachowe projektowanie systemu, wybór odpowiedniego systemu oraz rzetelne wykonanie instalacji są niezbędne dla zapewnienia zgodności formalnej i technicznej z obowiązującymi przepisami, a co najważniejsze, dla uzyskania optymalnego poziomu bezpieczeństwa.

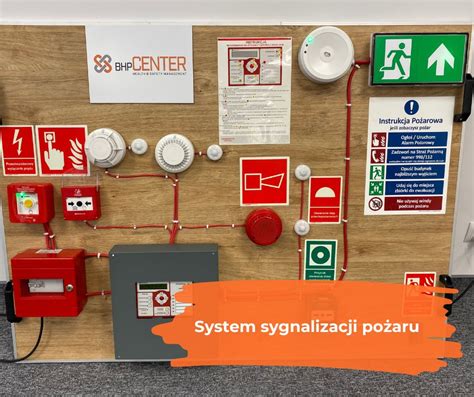

Elementy składowe systemu sygnalizacji pożaru
Elementy składowe systemu sygnalizacji pożaru zależą od charakterystyki chronionego obiektu. Najprostsze systemy składają się z centrali, czujek, ręcznych ostrzegaczy pożarowych i sygnalizatorów. Bardziej zaawansowane systemy obejmują także zasilacze pożarowe, moduły monitorujące, moduły sterujące oraz urządzenia do zdalnej transmisji alarmów.
Centrala sygnalizacji pożaru (CSP)
Centrala sygnalizacji pożaru (CSP) jest "mózgiem" systemu. Zbiera i analizuje dane z urządzeń detekcyjnych, a następnie wykonuje odpowiednie operacje (sterownicze, sygnalizacyjne) zgodnie z jej konfiguracją. Nowoczesne centrale umożliwiają swobodną konfigurację scenariusza działania systemu, a producenci zapewniają narzędzia do konfiguracji i diagnostyki, zazwyczaj przy pomocy komputera PC. Centrale SSP wyposażone są w panel i wyświetlacz służący do identyfikacji i obsługi zdarzeń (alarmowych i uszkodzeniowych). Różnią się ceną i funkcjonalnością - od małych centralek obsługujących kilkadziesiąt elementów, po rozbudowane centrale modułowe pracujące w sieci i zdolne obsłużyć tysiące elementów i sterowań.
Centrala AFS42, będąca częścią systemu AFS42, może pracować samodzielnie i obsługuje do 100 adresów w linii dozorowej. Posiada wbudowany zasilacz oraz przestrzeń na dwa akumulatory żelowe 12V o maksymalnej pojemności 18Ah. Centrala AFS42 może być stosowana zarówno do zabezpieczenia niewielkich budynków, jak i dużych, rozległych obiektów, w tym wielobudynkowych, dzięki możliwości budowy sieci rozproszonej.
Ręczne ostrzegacze pożarowe (ROP)
Ręczne ostrzegacze pożarowe (ROP) to czerwone przyciski z napisem "pożar", które pozwalają użytkownikowi obiektu na natychmiastowe wywołanie alarmu pożarowego. Odpowiednie rozmieszczenie przycisków alarmowych regulują normy projektowe. Należy pamiętać, że przyciski różnych producentów nie są ze sobą kompatybilne, podobnie jak wszystkie inne elementy adresowalne, ze względu na stosowanie przez producentów własnych protokołów adresowania i komunikacji z centralą.
Sygnalizatory
Sygnalizatory (tzw. syreny) to urządzenia alarmowe, które sygnalizują alarm za pomocą dźwięku (sygnalizatory akustyczne) lub kombinacji dźwięku i światła (sygnalizatory akustyczno-optyczne). Natężenie dźwięku sygnalizatora powinno przekraczać 65 dB. Innym sposobem sygnalizowania alarmu jest podłączenie SSP do niezależnego Dźwiękowego Systemu Ostrzegawczego (DSO).
Moduły sterujące i monitorujące
Moduły sterujące i monitorujące integrują SSP z innymi systemami i instalacjami w budynku oraz sterują urządzeniami peryferyjnymi. Przykładowe akcje realizowane przez moduły obejmują:
- Uruchomienie sygnalizacji (dźwiękowej i optycznej).
- Transmisję sygnału pożarowego do zarządcy obiektu, ochrony lub straży pożarnej (monitoring sygnałów alarmowych).
- Przekazanie sygnału do systemu zarządzania obiektem, systemu automatyki budynku, systemu monitoringu wizyjnego CCTV.
- Uruchomienie sterowań SSP do urządzeń wykonawczych, takich jak:
- Otwarcie klap oddymiających lub bram napowietrzających.
- Zamknięcie klap (bram) odcinających.
- Otwarcie bram i drzwi ewakuacyjnych (otwarcie rygli systemu kontroli dostępu).
- Wyłączenie urządzeń niebezpiecznych lub rozprzestrzeniających pożar (urządzeń elektrycznych, grzewczych, wentylacyjnych, gazowych).
- Sprowadzenie wind na dół.
- Uruchomienie urządzeń gaszących (tryskaczy, stałych urządzeń gaśniczych SUG).
Moduł Monitoringu GSM (MMG42) umożliwia monitoring stanu centrali pożarowej AFS42 przy pomocy sieci komórkowej GSM. Moduł Tablicy Synoptycznej (MTS42) przeznaczony jest do obsługi tablic synoptycznych lub innych urządzeń wskaźnikowych, służących do sygnalizacji stanu poszczególnych części systemu AFS42. MTS42 rozróżnia trzy stany elementów systemu (adresy i strefy): awarię, alarm I stopnia oraz alarm II stopnia. Moduł Liniowego Wejścia/Wyjścia (MLW42) umożliwia sterowanie do 4 uniwersalnych wejść/wyjść (UW) w linii dozorowej systemu AFS42. Wyjścia te są wyjściami przekaźnikowymi do sterowania urządzeniami zewnętrznymi.
Wszelkie sygnały pojawiające się na panelu głównym centrali AFS42 będą widoczne na panelu wyniesionym MPW42. Sygnały oraz funkcje przycisków działają równocześnie na obu panelach.
Urządzenia detekcyjne (czujki)
Podstawowym elementem każdego systemu sygnalizacji pożaru są urządzenia detekcyjne, czyli czujki lub detektory, służące do wykrywania zagrożenia pożarowego. Dobór odpowiedniego rodzaju detektorów ma kluczowe znaczenie dla zapewnienia optymalnego poziomu zabezpieczenia przy jednoczesnym uniknięciu fałszywych alarmów.
Rodzaje czujek
- Czujki optyczne dymu: Wykrywają dym widzialny, który często pojawia się w pierwszej fazie pożaru. Działają na zasadzie rejestrowania promienia rozproszonego przez cząstki dymu wpadające do komory czujki. Systemy kompensacji zabrudzeń uwzględniają zabrudzenie komory, co pomaga unikać fałszywych alarmów. Mogą reagować na inne bodźce, takie jak dym z kuchni, para wodna, pył czy kurz, jednak niektóre modele posiadają dodatkowe systemy eliminacji fałszywych alarmów.
- Czujki jonizacyjne: Reagują na dym, ale ich zasada działania jest inna - polega na wykrywaniu zmniejszenia prądu jonizacji powietrza przez cząstki dymu. Wymagają dodatkowych regulacji prawnych związanych z ich składowaniem i utylizacją ze względu na obecność elementu radioaktywnego, dlatego są rzadziej stosowane.
- Czujki ciepła (temperatury): Reagują na przekroczenie progowej wartości temperatury lub jej gwałtowny wzrost. Są mniej czułe niż czujki optyczne, ale odporne na bodźce takie jak kurz, dym czy para wodna.
- Czujki płomienia: Wykrywają promieniowanie podczerwone emitowane przez płomień. Są stosunkowo drogie i nie reagują na pożary bezpłomieniowe, dlatego używane są rzadko, do specjalistycznych zastosowań.
- Czujki liniowe: Składają się z nadajnika i odbiornika oraz lustra. Emitują wiązkę podczerwieni, która jest odbijana od lustra. Dym zaburza wiązkę, co powoduje alarm. Charakteryzują się dużym zasięgiem i mniejszą pracochłonnością instalacji w porównaniu do czujek punktowych. Wymagają dokładnego skalibrowania i okresowego czyszczenia.
- Czujki multisensorowe (dualne): Kombinacja kilku sensorów (np. optycznego i temperaturowego) w jednej obudowie. Alarm jest wynikiem analizy sygnałów przez odpowiednie algorytmy. Pozwalają na zachowanie wysokiego poziomu bezpieczeństwa przy jednoczesnej eliminacji fałszywych bodźców alarmowych. Możliwy jest wybór trybu działania: tylko jednego sensora lub obu jednocześnie.
- Czujki zasysające: Zasysają powietrze z chronionego obszaru przez system rur. Powietrze przepływa przez element detekcyjny analizujący jego skład. Wykrycie cząstek występujących przy pożarze powoduje alarm. Charakteryzują się bardzo wysoką czułością i zdolnością do wykrywania pożaru najwcześniej.
Zasilacze pożarowe i akumulatory
Zasilanie systemu sygnalizacji pożaru (SAP) z sieci elektrycznej realizowane jest poprzez zasilacze wbudowane w centralę oraz certyfikowane zewnętrzne zasilacze pożarowe. System musi być również wyposażony w akumulatory (zasilanie rezerwowe), które pozwalają na nieprzerwaną pracę przez 72 godziny w stanie dozoru oraz co najmniej 30 minut w stanie alarmu.
Podstawy prawne i wymagania dotyczące systemów sygnalizacji pożaru
System sygnalizacji pożaru (SSP) jest instalacją, która wymaga uwzględnienia określonych wymagań technicznych i prawnych. Do najważniejszych należą:
- Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej.
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów.
- Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
- Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane.
- Norma PKN-CEN TS 54-14: Systemy sygnalizacji pożarowej - wytyczne planowania, projektowania, instalowania, odbioru, eksploatacji i konserwacji.
Wykorzystywane urządzenia muszą posiadać odpowiednie certyfikaty i aprobaty. Zaleca się, aby instalator i projektant systemu posiadali odpowiednie kwalifikacje, najlepiej potwierdzone certyfikatami i autoryzacjami. Konieczne jest zastosowanie się do wymagań technicznych, formalnych i prawnych związanych z projektowaniem, instalacją i eksploatacją systemów sygnalizacji pożaru, co pozwoli na zachowanie wysokich standardów bezpieczeństwa i uniknięcie problemów z ubezpieczeniem oraz odpowiedzialnością zarządcy i właściciela budynku w razie wypadku.
Kiedy wymagany jest system SSP?
Obiekty, w których wymagany jest system sygnalizacji pożaru (SSP, SAP), określa Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 roku. System jest wymagany, gdy budynek spełnia określone kryteria:
Obiekty prywatne:
- Handlowe i wystawowe:
- Jedna kondygnacja przy powierzchni strefy pożarowej ponad 5000 m².
- Wielokondygnacyjne przy powierzchni strefy pożarowej ponad 2500 m².
- Kina (ponad 600 miejsc).
- Budynki gastronomiczne (ponad 300 miejsc).
- Zakłady pracy zatrudniające więcej niż 100 niepełnosprawnych.
- Budynki zamieszkania zbiorowego (hotele, mające ponad 50 miejsc noclegowych).
- Centra przetwarzania danych o zasięgu krajowym i wojewódzkim.
- Centrala telefoniczne (przy pojemności powyżej 10 000 numerów) oraz centrale tranzytowe (przy pojemności 5000 - 10000 numerów) o znaczeniu miejscowym lub regionalnym.
- Podziemne garaże (mające strefę pożarową ponad 1500 m² lub więcej niż jedną kondygnację podziemną).
- Banki, gdzie strefa pożarowa (zawierająca salę operacyjną) przekracza 500 m².
Obiekty publiczne:
- Teatry (ponad 300 miejsc).
- Sale sportowe i widowiskowe (ponad 1500 miejsc).
- Szpitale (z wyłączeniem psychiatrycznych) i sanatoria (mające ponad 200 łóżek).
- Szpitale psychiatryczne (mające ponad 100 łóżek).
- Domy pomocy społecznej i ośrodki rehabilitacji niepełnosprawnych (mające ponad 100 łóżek).
- Budynki użyteczności publicznej (wysokie lub wysokościowe).
- Budynki zamieszkania zbiorowego (mające ponad 50 miejsc noclegowych).
- Archiwa określone przez Naczelnego Dyrektora Archiwów Państwowych.
- Muzea i zabytki budowlane (określa Generalny Konserwator Zabytków z Komendantem Głównym Państwowej Straży Pożarnej).
- Centra przetwarzania danych o zasięgu krajowym i wojewódzkim.
- Urzędy obsługujące organy administracji rządowej.
- Stacje podziemnej kolei oraz metra.
- Porty i dworce przeznaczone dla ponad 500 osób jednocześnie.
- Biblioteki, gdzie zbiory stanowią narodowy zasób biblioteczny.
Warto zaznaczyć, że wymienione obiekty stanowią tylko część tych, które są zobligowane do instalacji SSP. Wiele obiektów decyduje się na instalację systemu dobrowolnie, w celu zminimalizowania ryzyka pożarowego, a także ze względu na wymagania ubezpieczycieli.
