Amerykańskie strażackie drabiny przegubowe

Wprowadzenie do drabin strażackich

Drabiny strażackie i profesjonalne podesty są nieodłącznym elementem wielu akcji ratunkowych. Wykorzystuje się je zwłaszcza w czasie ratowania osób uwięzionych w budynkach zagrożonych zawaleniem lub w których doszło do pożaru. Wybór odpowiedniej drabiny strażackiej wpływa na skuteczność i bezpieczeństwo działań ratowniczo-gaśniczych.

Drabina używana przez strażaków musi spełniać określone wymagania techniczne oraz normy bezpieczeństwa - zarówno w przypadku drabin stosowanych przez Państwową Straż Pożarną (PSP), jak i jednostki Ochotniczej Straży Pożarnej (OSP). Drabiny strażackie to niezawodne rozwiązania stworzone z myślą o działaniach ratowniczych, ewakuacyjnych i technicznych, umożliwiające szybki dostęp na wysokość i sprawdzające się w najbardziej wymagających sytuacjach.

Rodzaje i konstrukcja drabin

Podstawowe typy drabin

W zależności od planowanego zastosowania, strażacy dobierają odpowiedni typ drabiny. Wśród nich wyróżnia się:

• Drabiny nasadkowe - składające się z kilku segmentów, pozwalają na osiągnięcie dużych wysokości, idealne do ewakuacji i działań na wyższych kondygnacjach.
• Drabiny wysuwane - lekkie i mobilne, często wykorzystywane w działaniach technicznych i ratowniczych; dostępne jako drabina przystawna oraz drabina wysuwana.
• Drabiny hakowe - umożliwiają zaczepienie o parapet czy balkon, używane przy działaniach wewnętrznych.
• Drabiny wielofunkcyjne/składane - świetnie sprawdzają się jako uzupełnienie podstawowego wyposażenia.

Materiały i wytrzymałość

Nowoczesne drabiny strażackie produkowane są najczęściej z aluminium - materiału lekkiego, odpornego na korozję, ale jednocześnie wytrzymałego. Wykonane z wysokogatunkowego stopu aluminium, łączą lekkość z wyjątkową wytrzymałością. Drabiny te są odporne na wysokie temperatury, uszkodzenia mechaniczne oraz duże obciążenia. Nawet po wieloletnim użytkowaniu oraz ekspozycji na ekstremalnie wysokie temperatury, zachowują oryginalny kształt i nadają się do dalszego stosowania.

Najbardziej rozbudowane drabiny pozwalają na jednoczesne użytkowanie przez kilka osób, ich równoczesne wchodzenie lub schodzenie. Posiadają system liny pociągowej, wbudowany hamulec oraz specjalne zapadki i drążki podporowe. Są także wyposażone w antypoślizgowe stopy, gwarantujące stabilne ułożenie nawet w przypadku podłoża mokrego lub śliskiego. Szerokie, antypoślizgowe szczeble zapewniają stabilność oraz komfort użytkowania, nawet w trudnych warunkach.

Podesty strażackie

Oprócz drabin, strażacy wykorzystują także podesty strażackie, charakteryzujące się kompaktowymi rozmiarami i niewielką wagą. Nadają się do szybkiego montażu i demontażu. Wyposażone zostały w regulowane poręcze, co sprawia, że nadają się do prowadzenia akcji ratowniczych na wysokościach. Podobnie jak drabiny strażackie, podesty mogą być użytkowane naraz przez kilka osób, wytrzymując obciążenie do 500 kg.

Drabiny przegubowe i mechaniczne w akcjach wysokogórskich

W pełnym wyzwań świecie straży pożarnej szybkie i bezpieczne dotarcie do wysoko położonych miejsc może decydować o życiu lub śmierci. Nowoczesne miasta usiane są wieżowcami, wieżowcami mieszkalnymi i kompleksami komercyjnymi. Dotarcie na wyższe piętra w sytuacjach awaryjnych, zwłaszcza gdy klatki schodowe są zablokowane lub niebezpieczne, ma kluczowe znaczenie dla działań gaśniczych i ratowniczych.

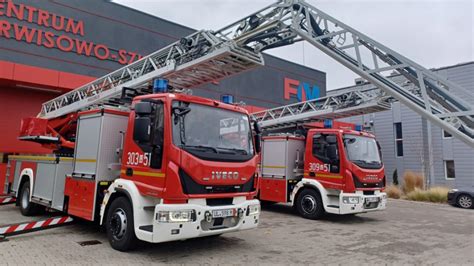

Wozy drabinowe, często nazywane wozami drabinowymi, odgrywają kluczową rolę w dostępie do wysokich budynków, ratowaniu osób z wyższych pięter i kierowaniu strumieni wody na płomienie na znacznych wysokościach. Są zazwyczaj wyposażone w wysuwany wysięgnik lub drabinę, często zamontowaną na obrotowym podwoziu, umożliwiającym obrót o 360 stopni. Niektóre nowoczesne wozy strażackie łączą w sobie segmenty teleskopowe i przegubowe, co zapewnia większą elastyczność w warunkach miejskich.

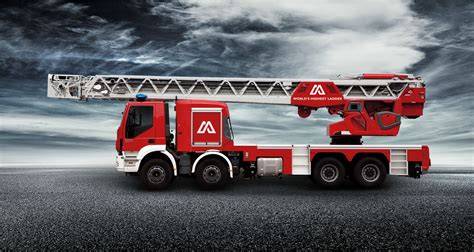

Magirus M68L - najwyższa drabina na świecie

Magirus M68L to nie tylko drabina na kołach - to zaawansowana, sterowana komputerowo platforma ratownicza, zaprojektowana do skomplikowanych scenariuszy gaszenia pożarów w miastach. Posiada siedmioczęściową drabinę teleskopową wykonaną z wytrzymałych i lekkich materiałów, takich jak stop aluminium. Każda sekcja drabiny jest zagnieżdżona w poprzedniej, wysuwając się sekwencyjnie za pomocą siłowników hydraulicznych.

Po rozłożeniu, podpory pojazdu stabilizują podwozie, zapobiegając przewróceniu się drabiny podczas jej obsługi. Na szczycie drabiny znajduje się kosz ratunkowy, który może pomieścić kilka osób wraz z narzędziami, a nawet zamontowaną dyszą gaśniczą. Z zasięgiem 68 metrów jest obecnie najwyższym na świecie wozem strażackim z drabiną, ucieleśniającym najnowocześniejszą inżynierię i możliwości ratowania życia.

Rosenbauer - innowacyjne rozwiązania przegubowe

Drabiny mechaniczne Rosenbauer są używane na całym świecie w akcjach ratowniczych i gaśniczych, a także w pomocy technicznej. Maksymalna wysokość robocza od 20 m do 64 m oraz różne możliwości konfiguracji gwarantują, że wybrane drabiny Rosenbauer idealnie spełnią swoje zadanie. Poziomo-pionowe podpory drabin obrotowych Rosenbauera umożliwiają całkowicie niezależne i bezstopniowe podparcie.

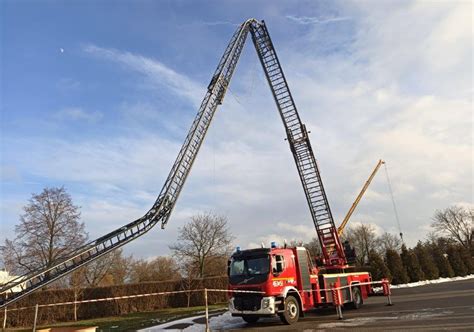

W sytuacjach, w których przestrzeń wokół drabiny mechanicznej jest bardzo ograniczona, Rosenbauer opracował zestaw drabin XS z ramieniem przegubowym. Ponieważ przegub jest umieszczony wewnątrz ramienia drabiny, wymagana przestrzeń do rozłożenia ramienia przegubowego jest zredukowana do minimum. Umożliwia to obrócenie drabiny poziomo o 180° nawet w ekstremalnie ciasnych przestrzeniach lub postawienie kosza ratowniczego bardzo blisko pojazdu. Minimalna odległość do środka obrotnicy w drabinie klasy 30 metrów wynosi zaledwie 6,40 m. Kosz można postawić na podłożu przed kabiną kierowcy nawet w odległości zaledwie 2,20 m od podwozia.

Zestawy drabinowe wszystkich drabin obrotowych Rosenbauer są wykonane z wysokowytrzymałej drobnoziarnistej stali, spawanej przez roboty spawalnicze, przy użyciu konstrukcji skrzynkowej, a następnie malowanej proszkowo. Ta kombinacja zapewnia najwyższą jakość produkcji i gwarantuje wyjątkową sztywność skrętną i absolutną odporność na korozję przez dziesięciolecia. Funkcja „wyrównania szczebli” automatycznie ustawia szczeble poszczególnych sekcji drabiny jeden nad drugim, dzięki czemu wchodzenie i schodzenie jest łatwiejsze i bezpieczniejsze.

Zaawansowane systemy sterowania i bezpieczeństwa

Intuicyjne sterowanie

Drabina mechaniczna Rosenbauer ma trzy stanowiska sterowania i wyświetlacz z funkcjami sterowania w kabinie kierowcy. Sercem jest przejrzysty i intuicyjnie zaprojektowany system sterowania RBC Logic. W zależności od konfiguracji informacje są wyświetlane na 10-calowym wyświetlaczu. 20 podświetlanych przycisków funkcyjnych wokół wyświetlacza zapewnia szybką obsługę, nawet w rękawicach ochronnych.

Główne stanowisko sterowania na obrotnicy zapewnia optymalną widoczność. Dwie dźwignie sterujące mogą być używane do jednoczesnego sterowania wszystkimi ruchami głównych przęseł drabiny i przęsła przegubowego. Ponieważ oparcie fotela opcjonalnie dostosowuje się automatycznie do kąta zestawu drabiny, podczas gdy siedzenie pozostaje poziome, ratownik może szybko opuścić stanowisko sterowania w nagłych wypadkach. Dostępne jest również ogrzewanie siedzenia i oparcia.

Drabina mechaniczna i zestaw drabiny są sterowane ze stanowiska sterowania w koszu ratowniczym za pomocą dwóch joysticków. Panel jest zamontowany z boku, ale można go obrócić do przodu w celu uzyskania optymalnej obsługi. Ponieważ zmiany w ruchu zestawu drabinowego nigdy nie są nagłe, dzięki cechom sterowania, z wyjątkiem zatrzymań awaryjnych, wibracje prawie nigdy nie są wytwarzane.

Funkcjonalność kosza ratowniczego

Wyposażenie standardowe obejmuje zintegrowany pion wodny zamontowany na ostatnim przęśle, do zasilania wodnego podczas akcji gaśniczych, do którego dołącza się wąż zasilający. Zasilanie wodne może dostarczać wodę do zdalnie sterowanego działka gaśniczego o wydajności do 2000 l/min.

Nośność koszy ratowniczych Rosenbauer waha się od 300 kg dla drabin o największych wysokościach roboczych do 500 kg dla drabin obrotowych dla niższych (Compact) i średnich zakresów wysokości (Performance). Tylne wejście umożliwia łatwy dostęp z kosza ratowniczego na sekcje drabiny. Dodatkowe punkty wejścia i wyjścia z przodu i po bokach umożliwiają bezpieczne wsiadanie i opuszczanie kosza ratowniczego w każdej możliwej sytuacji operacyjnej. Ponieważ panel sterowania kosza można złożyć na bok, nigdy nie przeszkadza.

Aby umożliwić dołożenie dodatkowych komponentów, takich jak: wspornik noszy przymocowany do dna kosza, rampa dla wózków inwalidzkich lub pojemnik na gruz, przednią ścianę kosza ratowniczego Rosenbauer można całkowicie otworzyć. Stanowisko sterowania w koszu ratowniczym znajduje się po lewej stronie, co zapewnia, że operator w koszu zawsze ma dobrą widoczność. Panel sterowania można obrócić do przodu, aby uzyskać optymalną kontrolę.

Stabilizacja pojazdu i bezpieczeństwo na miejscu akcji

System podpór w podnośnikach pożarniczych Rosenbauer umożliwia indywidualne sterowanie każdą podporą. Każda podpora może być nawet wysunięta pionowo bez przesunięcia poziomego, tj. nadal w obrębie konturów pojazdu. Umożliwia to bezpieczne podparcie pomimo przeszkód, na zboczach i na przykład bezpośrednio przy fasadach budynków. Jeśli podnośnik musi być używany na pochyłym terenie, automatyczne poziomowanie za pomocą systemu podpór zapewnia, że obrotnica pozostaje pozioma. W połączeniu z asymetrycznymi podporami umożliwia to poziomowanie do 14°. W przypadku pracy poniżej poziomu gruntu, drabinę obrotową można ustawić pod kątem za pomocą podpór.

Ratownicy mogą przebywać bezpiecznie na podeście roboczym drabiny Rosenbauer i wokół niego. Podest jest wykonany w całości z wytrzymałego, nadającego się do recyklingu i, w razie potrzeby, łatwego do naprawy aluminium. Jego górna powierzchnia jest nie tylko pokryta warstwą antypoślizgową, ale także w pełni oświetlona paskami LED bez efektu oślepiania. Paski LED zapewniają również ciągłe oświetlenie bezpośredniego otoczenia.

Nowoczesne innowacje bezpieczeństwa obejmują:

• SAFETURN - wysokowydajne liniowe projektory LED zintegrowane z podestem rzutują wyraźne oznaczenie strefy obrotu drabiny obrotowej na podłoże, czyniąc obszar ruchu natychmiast widocznym.
• SAFESKY - dwa mocne moduły LED w każdej jednostce zapewniają szerokie oświetlenie i umożliwiają niezawodne wykrywanie linii energetycznych - już po aktywacji przystawki odbioru mocy.
• SAFEJACK - inteligentne wsparcie podczas stabilizacji pojazdu. Cztery punktowe projektory LED oznaczają na podłożu w pełni wysunięte pozycje płyt podporowych, zapewniając wyraźną i precyzyjną orientację.
• SAFESTEP - intuicyjna komunikacja bezpieczeństwa. Ponieważ drabina obrotowa może pracować w różnych trybach, poziom ryzyka podczas wchodzenia na podest zmienia się. SAFESTEP wyraźnie wskazuje poziom zagrożenia za pomocą kolorowego oświetlenia stopni dostępowych.

Normy i wymagania techniczne

Konstrukcja drabin strażackich musi spełniać wysokie normy bezpieczeństwa, co czyni je idealnym wyborem dla służb ratowniczych, zakładów przemysłowych i ekip technicznych. Wymagania te określają konstrukcję drabin, ich materiały, wytrzymałość na obciążenia, a także metody testowania. Pozwalają one na szybką i bezpieczną interwencję w sytuacjach zagrożenia.
