Hydranty przeciwpożarowe odgrywają kluczową rolę w instalacjach przeciwpożarowych, umożliwiając szybkie i skuteczne gaszenie pożarów. Ich główną funkcją jest dostarczanie wody do akcji gaśniczej, co czyni je niezbędnymi w walce z ogniem. Warto poznać różne rodzaje tych urządzeń oraz ich znaczenie dla efektywności działań ratunkowych.
Hydranty z Podwójnym Zamknięciem: Bezpieczeństwo i Niezawodność
Nadziemne hydranty z podwójnym zamknięciem
Oferowany przez firmę JAFAR nadziemny hydrant pożarowy z podwójnym zamknięciem stanowi idealne, nieodzowne rozwiązanie do zwiększenia bezpieczeństwa przeciwpożarowego. Został on wykonany z najwyższej jakości materiałów gwarantujących solidność. Kolumna to sferoidalna rura żeliwna, pokryta cynkiem i malowana powłoką epoksydową, która chroni przed korozją oraz wpływem promieni UV. Korek uszczelniający hydrantu ppoż. wyprodukowano zaś z mosiądzu prasowanego, a ochronę przed wykręceniem zapewnia mu specjalny pierścień. Bezpieczeństwo gwarantuje również system powstrzymujący wypływ wody w przypadku złamania armatury, na przykład przy uderzeniu samochodu. Ppoż nadziemny z podwójnym zamknięciem zabezpiecza przed wypływem wody w przypadku złamania.
Jako producent z bogatym, wieloletnim doświadczeniem, firma JAFAR dba o najwyższą jakość oferowanych produktów. Z tego powodu gwarantowana jest zgodność nadziemnego hydrantu pożarowego z podwójnym zamknięciem ze wszelkimi obowiązującymi normami, dzięki czemu może on być wykorzystywany jako element skutecznej ochrony przeciwpożarowej w przestrzeni publicznej.
Możliwość personalizacji
Istnieje możliwość spersonalizowania hydrantu zgodnie z indywidualnymi oczekiwaniami za sprawą pola herbowego. Możliwe jest wykonanie na nim odwzorowania herbu miejskiego danej miejscowości z zachowaniem nienagannej precyzji i estetyki. Herb / logo na korpusie może występować w postaci monolitycznego odlewu żeliwnego.
Kluczowe Rozwiązania Techniczne w Hydrantach z Podwójnym Zamknięciem
Cechy konstrukcyjne i funkcjonalne
Hydrant ppoż. dostępny w ofercie firmy JAFAR zapewnia możliwość efektywnego prowadzenia akcji ratowniczo-gaśniczej w przypadku pożarów o zróżnicowanej skali. W połączeniu z najwyższą jakością wykonania, a także praktycznością zastosowanych rozwiązań technicznych, stanowi on nieodłączną część systemu ochrony przeciwpożarowej.
Do kluczowych rozwiązań technicznych należą:
- Gniazdo brązowe napawane, stanowiące monolityczną bryłę z korpusem dolnym, odporne na zarysowania i uszkodzenia powierzchni.
- Samoczynne całkowite odwodnienie z chwilą pełnego odcięcia przepływu.
- Podwójne zamknięcie przepływu, realizowane za pomocą kuli w komorze zaworowej.
- Zawór napowietrzający usytuowany w pokrywie, umożliwiający odwodnienie hydrantu.
- Możliwość obrotu korpusu górnego o dowolny kąt.
- Możliwość wymiany korpusu górnego bez konieczności zamknięcia zasuwy odcinającej.
- Trzpień ze stali nierdzewnej z walcowanym gwintem i scalonym kołnierzem trzpienia.
- Uszczelnienie trzpienia o-ringowe, ze strefą o-ringowego uszczelnienia korka odseparowaną od medium.
- Korek uszczelniający wykonany z mosiądzu prasowanego, zabezpieczony specjalnym pierścieniem przed wykręceniem.
- Element odcinająco-zamykający (grzyb) całkowicie zawulkanizowany gumą EPDM.
- Pole herbowe.
Bezpieczeństwo i trwałość
Materiały zewnętrzne i wewnętrzne są odporne na korozję. Hydrant jest również odporny na środki dezynfekcyjne (sugerowany roztwór NaOCl). Kolumna może być wykonana ze stali nierdzewnej 1.4301, 1.4401. Gniazdo uszczelniająco-odwadniające wykonane jest z mosiądzu metodą napawania. Tłok jest całkowicie wulkanizowany poliuretanem (PUR), a wysoka jakość tego elastomeru zapewnia optymalne uszczelnienie. W celu ułatwienia instalacji i zapewnienia możliwie najlepszej ergonomicznej obsługi, hydranty zostały zoptymalizowane pod względem masy.
Hydranty Podziemne z Podwójnym i Pojedynczym Zamknięciem
Zabezpieczenia i trwałość
Hydranty podziemne z podwójnym zamknięciem symbolizują najwyższą jakość w dziedzinie systemów zabezpieczających dostęp do wody. Dzięki dwukrotnemu systemowi zamykania zapewniają maksymalne bezpieczeństwo podczas eksploatacji, minimalizując ryzyko wycieków i zanieczyszczeń. Ich konstrukcja została przemyślana tak, aby sprostać najbardziej wymagającym standardom. Dostępne są w różnorodnych materiałach, takich jak stal, stal ocynkowana ogniowo, stal nierdzewna czy żeliwo EN-GJL 500-7, umożliwiając wybór idealnie dopasowanego rozwiązania do indywidualnych potrzeb każdego miejsca instalacji.
Nasze hydranty podziemne z podwójnym zamknięciem posiadają gwintowane otwory dla wszystkich połączeń gwintowanych. Odnosi się to do połączeń między kłami, pokrywą i górną kolumną, a także między górną kolumną a komorą kuli. Brak otwartych gwintów pozwala uniknąć zanieczyszczenia i korozji.
Specyfika pojedynczego zamknięcia
Z kolei w hydrancie podziemnym z pojedynczym zamknięciem tłok ma asymetryczny kształt, co przyspiesza pobieranie i opróżnianie wody. Otwór odpływowy o średnicy 8 mm jest automatycznie zamykany na całej długości skoku zaworu, dzięki czemu woda pod ciśnieniem nie może wyciekać. Oznacza to, że otwór drenażowy jest zamykany, zanim woda pod ciśnieniem będzie mogła wpłynąć do hydrantu i żadna woda pod ciśnieniem nie może się wydostać.
Rodzaje Hydrantów i Ich Zastosowanie
W dziedzinie instalacji przeciwpożarowych wyróżniamy hydranty wewnętrzne i zewnętrzne, które różnią się zastosowaniem oraz konstrukcją. Hydranty są urządzeniami, które umożliwiają bezpośredni pobór wody z sieci wodociągowej.
Hydranty zewnętrzne
Hydranty zewnętrzne zlokalizowane są na zewnątrz budynków i umożliwiają pobór wody z głównych przewodów zewnętrznych sieci wodociągowej. Mogą mieć postać nadziemną lub podziemną. Służą dostarczaniu wody dla jednostek straży pożarnej.
Wszystkie hydranty zewnętrzne muszą być podpięte do sieci wodociągowej zapewniającej odpowiednią ilość i ciśnienie wody. Sieć wodociągowa na hydrantach zewnętrznych powinna zapewnić ciśnienie nie mniejsze niż 0,1 MPa oraz wydajność nie mniejszą niż 5 l/s (dla pożaru gaszonego przez okres minimum 2 h), a także maksymalne ciśnienie hydrostatyczne w sieci wodociągowej przeciwpożarowej nie większe niż 1,6 MPa.
Hydranty zewnętrzne powinny być zlokalizowane wzdłuż dróg, ulic i przy skrzyżowaniach, w odległościach od siebie wynoszących maksymalnie 150 metrów. Przepisy wskazują również maksymalną odległość hydrantu: od zewnętrznej krawędzi jezdni / drogi / ulicy - 15 metrów oraz od obiektu budowlanego - 150 metrów (w przypadku obiektów chronionych - 75 metrów).

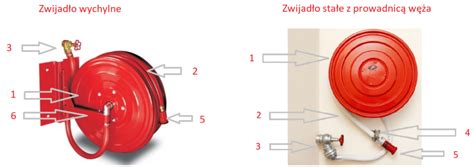

Hydranty wewnętrzne
Hydranty wewnętrzne instalowane są wewnątrz budynków i obiektów budowlanych i umożliwiają pobór wody z wewnętrznej sieci wodociągowej / wewnętrznej instalacji przeciwpożarowej. Montowane są w obiektach i służą do szybkiego gaszenia pożaru przez osoby nieprzeszkolone. Wyróżnia się hydranty natynkowe i wnękowe, w zależności od sposobu montażu.
Minimalna wydajność poboru wody dla zaworu 42 może wynosić 2,5 l/s, a dla hydrantu 25 - 1,0 l/s. Minimalne ciśnienie mierzone na zaworze dla minimalnej wydajności w obydwu przypadkach wynosi 0,2 MPa.
W obiektach budowlanych stosuje się następujące rodzaje hydrantów wewnętrznych:
- Hydrant 25 i hydrant 33 - z wężem półsztywnym o średnicy węża 25 lub 33 mm.
- Hydrant 52 - z wężem płasko składanym.
- Zawór 52 - niewyposażony w wąż pożarniczy.
Główny podział hydrantów wewnętrznych wynika z rodzaju węża, który wchodzi w skład ich budowy. Może być to wąż półsztywny lub wąż płasko składany. Definicja hydrantów wewnętrznych z wężem półsztywnym zawarta w normie PN-EN 671-1 mówi, że jest to urządzenie służące do zwalczania pożaru, które składa się przede wszystkim ze zwijadła zasilanego centralnie wodą, automatycznego lub ręcznego zaworu odcinającego, węża półsztywnego, prądownicy zamykanej i, jeśli to konieczne, z prowadnicy węża. Opis hydrantów wewnętrznych z wężem płasko składanym, zawarty w normie PN-EN 671-2, jest bardzo podobny - różnicę w charakterystyce tego urządzenia stanowi rodzaj węża (płasko składany) oraz występowanie w tym urządzeniu jedynie ręcznego zaworu odcinającego.
Normy, Regulacje i Atesty dla Hydrantów
Podstawowe akty prawne
Hydranty wewnętrzne i zewnętrzne stanowią element systemów przeciwpożarowych, a ich projektowanie, lokalizacja i odbiór są regulowane zarówno Ustawami i Rozporządzeniami dotyczącymi ochrony ppoż, jak i Ustawami i Rozporządzeniami dotyczącymi prawa budowlanego. Oto najważniejsze dokumenty, w których znajdują się przepisy regulujące kwestie związane z hydrantami:
- Ustawa z dnia 21 sierpnia 1991 r. o ochronie przeciwpożarowej.
- Ustawa z dnia 7 lipca 1994 r. Prawo budowlane.
- Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej.
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów.
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 roku w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych.
Aprobata techniczna CNBOP
Hydranty wewnętrzne i zewnętrzne, stanowią (zgodnie z Ustawą z dnia 16 kwietnia 2004 r. o wyrobach budowlanych) wyrób budowlany, czyli element trwale wbudowany w obiekt budowlany lub jego część i wpływający na właściwości użytkowe tego obiektu. Hydranty są więc wyrobami budowlanymi stosowanymi zarówno w obiektach, jak i w ich otoczeniu, w ramach systemów ochrony przeciwpożarowej i podlegają ocenie technicznej przeprowadzanej przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej Państwowy Instytut Badawczy (CNBOP). Hydranty mogą być dopuszczone do zastosowania w obiektach budowlanych lub ich częściach po uzyskaniu aprobaty technicznej CNBOP, która potwierdza, że dany wyrób uzyskał pozytywną ocenę techniczną przydatności.
Polskie Normy
Hydranty wewnętrzne i zewnętrzne powinny być również zgodne z normami, opisującymi przede wszystkim wymagania i metody badań, dotyczące budowy i parametrów użytkowych hydrantów wewnętrznych i zewnętrznych oraz ich prawidłowego oznakowania. Polskie Normy dotyczące hydrantów to m.in.:
- PN-EN 671-1 Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Hydranty wewnętrzne z wężem półsztywnym.
- PN-EN 671-2 Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Hydranty wewnętrzne z wężem płasko składanym.
- PN-EN 671-3 Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Konserwacja hydrantów wewnętrznych z wężem półsztywnym i hydrantów wewnętrznych z wężem płasko składanym.
- PN-EN 1074-6 Armatura wodociągowa. Wymagania użytkowe i badania sprawdzające. Część 6: Hydranty.
- PN-EN 14384 Hydranty przeciwpożarowe nadziemne.
- PN-EN 14339 Hydranty przeciwpożarowe podziemne.
Normy regulujące użycie tych urządzeń to m. in. PN-B 02873 oraz PN-B 02874. Kolorem zielonym zaznaczono hydranty, których wykorzystanie jest zgodne z obowiązującymi przepisami prawa, natomiast kolorem czerwonym oznaczono te z nich, które nie są dopuszczone do stosowania w Polsce zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r.
Konserwacja, Serwis i Oznakowanie Hydrantów
Znaczenie regularnej konserwacji
Aby zapewnić niezawodność instalacji przeciwpożarowych w sytuacjach awaryjnych, ważne jest regularne przeprowadzanie przeglądów oraz konserwacji. Zaleca się kontrolę co najmniej raz w roku, a przy intensywnym użytkowaniu - częściej. Należy zwrócić uwagę na najczęstsze problemy, takie jak zatykanie się dysz czy uszkodzenia elementów ruchomych. W przypadku wystąpienia awarii warto skorzystać z usług profesjonalnych firm zajmujących się serwisowaniem tych instalacji. Dzięki temu można uniknąć poważniejszych problemów oraz zapewnić sprawne działanie hydrantów w momencie zagrożenia. Regularne przeglądy i konserwacja są kluczowe dla bezpieczeństwa użytkowników obiektów.
Aby dodatkowo zadbać o niezawodność hydrantu pożarowego, firma JAFAR zapewnia całodobowy serwis na terenie całej Polski, obejmujący wszystkie swoje produkty.
Oznakowanie hydrantów zewnętrznych
Hydranty zewnętrzne nadziemne mają kolor czerwony, co zapewnia stosunkowo dobrą widoczność urządzeń w przestrzeni publicznej. Znak hydrantu to tabliczka w biało-czerwonym kolorze (czerwone paski na zewnątrz, biały pasek wewnątrz) z wpisaną w jej środek czarną literą H. Znak hydrantu może być umiejscowiony bezpośrednio na hydrancie lub na wysięgniku, który zdecydowanie podnosi widoczność urządzenia i może być niezbędny w odniesieniu do hydrantów zlokalizowanych na terenach zielonych, w lekkich zagłębieniach terenów lub na wzniesieniach, gdy np. istnieje ryzyko przysłonięcia urządzenia przez trawy. Znaki hydrantowe mogą być płaskie lub przestrzenne - dobrze widoczne z każdej strony. Do wskazania lokalizacji hydrantów podziemnych stosuje się czerwone tablice orientacyjne (biała obwódka, czerwone tło, białe piktogramy), na których znajduje się litera H oraz informacja o średnicy zaworu oraz kierunku i odległości od znaku, w których znajduje się hydrant.
Oznakowanie hydrantów wewnętrznych
Hydranty w wewnętrznych systemach ppoż oznaczane są za pomocą czerwonych tablic (biała obwódka, czerwone tło, biały piktogram) przedstawiających zwiniętego węża przeciwpożarowego. Ponadto wewnątrz budynków i obiektów budowlanych stosuje się również szafy, z czerwonymi lub przeszklonymi drzwiami - dla hydrantów oraz oznaczenia wskazujące m.in.: zawór hydrantowy, przyłączenie sieci hydrantowej wewnętrznej, pompownię hydrantową czy lokalizację klucza do szafki hydrantowej. W pobliżu hydrantu powinno się również umieścić instrukcję jego użytkowania w razie pożaru. Znaki ochrony przeciwpożarowej mogą być wykonane na sztywnych płytach lub folii samoprzylepnej i powinny być zgodne z normą PN-92/N-01256/01 lub PN-EN ISO 7010.
Hydranty wewnętrzne i zewnętrzne stanowią niezbędny element systemów przeciwpożarowych, a ich prawidłowe usytuowanie (zarówno w przestrzeni otwartej, na zewnątrz budynków, jak i wewnątrz obiektów budowlanych) i oznakowanie ma bezpośredni wpływ na bezpieczeństwo ludzi i mienia. Hydranty powinny być dobrze widoczne i łatwo dostępne, tak by w razie zagrożenia móc z nich w jak najkrótszym czasie skorzystać, pobierając wodę do gaszenia pożarów i zaopatrzenia wodnego pojazdu straży pożarnej.
