Czujka Pożarowa SATEL TSD-1: Kompleksowe Informacje

Wprowadzenie do TSD-1

TSD-1 to zaawansowana, punktowa czujka pożarowa firmy SATEL, przeznaczona do wczesnego wykrywania zagrożenia pożarowego. Jest to dualna czujka dymu i ciepła, stworzona do ciągłej ochrony pomieszczeń użytkowych. Jej głównym zadaniem jest wczesne wykrycie rozwijającego się pożaru, a reakcja alarmowa następuje po wykryciu dymu lub w wyniku wzrostu temperatury powyżej normy krytycznej.

Zaawansowane Technologie Detekcji

Dualna Detekcja Dymu i Ciepła

Dzięki zastosowaniu podwójnego toru detekcji, urządzenie TSD-1 skutecznie wykrywa pożar zarówno w jego bardzo wczesnym stadium, gdy nie ma jeszcze widocznego ognia, jak i bardzo szybko rozprzestrzeniający się pożar, powstały na przykład w wyniku zapalenia się substancji łatwopalnej. Czujka jest wyposażona w fotoelektryczny detektor dymu widzialnego oraz nadmiarowo-różniczkowy sensor temperatury.

Optyczny detektor dymu, zgodny z normą EN54-7, charakteryzuje się wyjątkowo wysoką skutecznością wykrywania pożaru we wczesnym stadium. Kiedy zapalony przedmiot zaczyna się tlić i nie ma jeszcze otwartego ognia, produkowana jest duża ilość dymu, który jest szybko wykrywany przez czujnik optyczny. Nadmiarowo-różniczkowy sensor temperatury, zgodny z normą EN54-5, bardzo dobrze sprawdza się w roli detektora zmiany temperatury.

Tryby Pracy i Inteligentna Detekcja

Czujka TSD-1 może pracować w trzech trybach: detekcji dymu, detekcji ciepła lub jako czujka multisensorowa, łącząc oba te mechanizmy. Podstawowo czujka pracuje jako urządzenie dualne, jednak istnieje możliwość ustawienia pracy tylko jako czujka dymu lub tylko jako czujka ognia (przy pomocy przełącznika). W przypadku detekcji przez oba czujniki, działają one w logice „lub” - „OR”.

Czujnik jest "inteligentny", co oznacza, że w przypadku pracy dualnej, czułość czujnika optycznego zależy od zmiany temperatury zarejestrowanej za pośrednictwem czujnika termicznego. Alarm termiczny może zostać wywołany przez dynamiczną zmianę temperatury lub przy przekroczeniu progu statycznego.

Unikalna Konstrukcja Komory Pomiarowej

Unikalna konstrukcja komory pomiarowej Swirl oraz filtr Hexamesh zwiększają skuteczność działania i odporność na zanieczyszczenia. Komora pomiarowa Swirl zapewnia szybkie i bezkierunkowe wykrywanie dymu. Precyzyjny filtr Hexamesh ze stali nierdzewnej zabezpiecza przed dostaniem się do jej wnętrza zabrudzeń oraz małych owadów, co minimalizuje ryzyko fałszywych alarmów.

Czujka posiada również funkcję sygnalizacji zabrudzenia komory optycznej. W przypadku, gdy komora jest zanieczyszczona, dioda LED w czujce błyska sporadycznie (jeden błysk co 30 sekund).

Certyfikaty i Zgodność z Normami

Czujka TSD-1 posiada certyfikat wystawiony przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej (CNBOP), potwierdzający zgodność z wymaganiami norm bezpieczeństwa pożarowego:

• EN 54-7 - detekcja dymu
• EN 54-5 - detekcja ciepła

Certyfikat CNBOP potwierdza zgodność z wymaganiami bezpieczeństwa pożarowego, co jest kluczowe dla urządzeń tego typu.

Kompatybilność i Montaż

Uniwersalna Kompatybilność

Cechą szczególną detektora TSD-1 jest jego kompatybilność z dowolną centralą alarmową z zasilaniem 12 V DC. Jest on wyposażony w wyjścia przekaźnikowe typu NO i NC oraz współpracuje z rezystorami końca linii w konfiguracji 2EOL. Konfiguracja czujki za pomocą mikroprzełączników oraz wbudowane rezystory parametryczne końca linii ułatwiają jej podłączenie do praktycznie każdej centrali alarmowej z zasilaniem 12 V.

Czujka posiada wyjście przekaźnikowe, które jest włączone podczas alarmu. Jeżeli podłączasz wyjście do centrali alarmowej firmy SATEL, możesz wykorzystać wbudowane rezystory parametryczne czujki (2 x 1,1kΩ), a wejście centrali powinno zostać zaprogramowane jako 2EOL.

Prosty i Efektywny Montaż

Po zakupie czujki TSD-1, w opakowaniu znajduje się czerwony ochronny kosz, chroniący czujkę przed kurzem i pyłem. Dzięki temu może być ona montowana w pomieszczeniach, które jeszcze nie są wykończone, bez obaw o konieczność natychmiastowego czyszczenia.

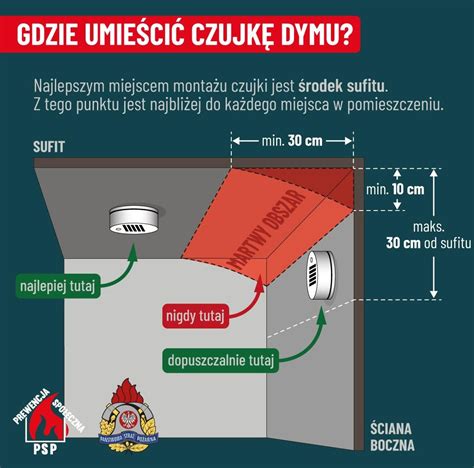

Producent informuje w instrukcji, że czujkę należy montować wewnątrz budynków, na suficie, w odległości co najmniej 0,5 metra od ściany. Taki montaż zapewnia prawidłową detekcję dymu. Montaż jest wyjątkowo prosty: należy przekręcić pokrywę czujki i oddzielić ją od podstawy, przepuścić przewód przez otwory w podstawie, a następnie przykręcić podstawę do sufitu.

Konfiguracja za pomocą Mikroprzełączników

Po zamontowaniu podstawy, pozostaje odpowiednio skonfigurować pracę czujki za pomocą przełączników DIP-switch rozmieszczonych na płytce elektroniki TSD-1. Wbudowane rezystory parametryczne znacznie skracają czas montażu, ponieważ instalator nie musi szukać odpowiednich rezystorów. Po prostu wybiera typ linii za pomocą przełączników. Jedynie w przypadku linii EOL konieczne jest skonfigurowanie czujki jako NC i dołączenie szeregowo rezystora 2,2 kOhm.

Zastosowanie i Zalety Użytkowania

Dzięki zintegrowaniu w jednej obudowie dwóch detektorów - dymu i temperatury - czujka TSD-1 znajduje szerokie zastosowanie. Detektor doskonale sprawdza się w domach jedno i wielorodzinnych, pomieszczeniach biurowych oraz pomieszczeniach użytku publicznego. Można ją z całą pewnością polecić do wykrywania wczesnego stadium rozwoju pożaru.

Czujka jest energooszczędna i działa niezawodnie. Wielu użytkowników potwierdza, że po długim okresie pracy czujka nie wykazuje fałszywych alarmów ani oznak niestabilnej pracy. W przypadku konfiguracji urządzenia do detekcji tylko wzrostu temperatury, czujka może być stosowana nawet w pomieszczeniach zapylonych, ale należy pamiętać, że pożar będzie wykrywany wyłącznie na podstawie podwyższonej temperatury, co w zależności od rodzaju składowanych materiałów może być niewystarczające.

Konserwacja Czujki TSD-1

Firma SATEL sugeruje w instrukcji obsługi czyszczenie komory optycznej czujki co najmniej raz w roku. Opis czyszczenia czujki zawarty w instrukcji obsługi ma aż 11 punktów, podkreślając konieczność dokładnego przestrzegania procedur. Podczas czyszczenia należy uważać w szczególności na delikatny termistor i jego przewody. Przy ponownym wkładaniu płytki elektroniki do obudowy należy zwrócić uwagę na umiejscowienie sygnalizacyjnej diody LED.
