Czujniki Światłowodowe Przeciwpożarowe: Zasada Działania i Zastosowania

Światłowody, znane głównie z zastosowań w telekomunikacji, odgrywają również istotną rolę jako precyzyjne czujniki w różnych dziedzinach nauki i przemysłu. Ich unikalne właściwości sprawiają, że są one idealnym narzędziem do precyzyjnych pomiarów w trudnych warunkach środowiskowych. Czujniki światłowodowe, a zwłaszcza te służące do monitorowania temperatury i odkształceń, mają kluczowe znaczenie w systemach wczesnego wykrywania i prewencji pożarów.

Wprowadzenie do Czujników Światłowodowych

Czujnik światłowodowy to nic innego jak przetwornik albo zespół przetworników umieszczonych na początku toru pomiarowego. Przetworniki te mogą określać wartość mierzonej wielkości i przetwarzać ją w zmiany parametrów sygnału wyjściowego. Dynamiczny rozwój techniki światłowodowej oraz optoelektroniki sprawił, że światłowody i czujniki światłowodowe są coraz intensywniej wykorzystywane w wielu sektorach gospodarczych i branżach, od elektrotechniki i telekomunikacji, przez szeroko pojęty przemysł i robotykę, aż po branżę medyczną i spożywczą.

Zasada Działania Czujników Światłowodowych

Zasada działania tych urządzeń jest bardzo prosta i opiera się na transmisji światła przez włókno optyczne. W zależności od rodzaju czujnika, światło może być modulowane przez różne zjawiska fizyczne, takie jak temperatura, ciśnienie, odkształcenia mechaniczne czy pole magnetyczne. Zmiana tych parametrów wpływa na właściwości światła, takie jak jego intensywność, faza, polaryzacja czy długość fali, co ma wpływ na wartości pomiarów.

Modulacja Wewnętrzna

Określając sposób działania czujnika światłowodowego, należy określić działanie modulacji wewnętrznej. Modulacja wewnętrzna fali świetlnej płynącej w światłowodzie występuje wówczas, gdy bezpośrednio przez światłowód oddziałuje na nią czynnik zewnętrzny. Czujnik światłowodowy z modulacją wewnętrzną działa w taki sposób, że ograniczony odcinek światłowodu pełni funkcję głowicy czujnika, w której czynniki zewnętrzne oddziałujące na światłowód zmieniają parametry propagowanej fali świetlnej.

Czujniki Oparte na Siatkach Bragga

Jednym z najbardziej popularnych typów czujników światłowodowych są te oparte na zjawisku Bragga. Znajduje się w nich siatka Bragga, czyli struktura, która odbija światło o określonej długości fali. Gdy zmieniają się warunki środowiskowe (np. temperatura lub naprężenie), zmienia się także długość fali odbitego światła, co pozwala na precyzyjne monitorowanie tych zmiennych.

Klasyfikacja Czujników Światłowodowych

Czujniki światłowodowe można klasyfikować na różne sposoby:

• Ze względu na zasilanie:
  • Czujniki aktywne: zawierają źródło sygnału optycznego w swojej konstrukcji.
  • Czujniki pasywne (parametryczne): wymagają doprowadzenia energii z zewnątrz i stanowią lwią część aplikacji światłowodowych w automatyce.
• Ze względu na miejsce przetwarzania sygnału:
  • Czujniki hybrydowe: światłowód pełni jednocześnie funkcję przetwornika optycznego i falowodu, np. elementy ze zmianą transmisji i odbiciowe czy wielomodowe czujniki polarymetryczne.
  • Czujniki całkowicie światłowodowe: np. czujniki mikrozgięciowe, czujniki z siatkami Bragga i czujniki interferometryczne.
• Ze względu na sposób informacji o mierzonej wielkości:
  • Czujniki jednopunktowe: mierzą parametry w konkretnym miejscu (np. temperatura, naprężenia lub ciśnienie), wykorzystują straty stopnia sprzężenia w relacji światłowód-światłowód. Do tej kategorii należą m.in. czujniki odbiciowe.
  • Czujniki wielopunktowe: działają na zasadzie wykorzystywania zmian strat, polaryzacji, natężenia fluorescencji czy natężenia wstecznego rozpraszania.
  • Czujniki z odbiorem ciągłym w przestrzeni (rozłożone): umożliwiają pomiary wzdłuż całej długości światłowodu.

Czujniki Światłowodowe w Ochronie Przeciwpożarowej

W kontekście ochrony przeciwpożarowej, czujniki światłowodowe nie wykrywają dymu bezpośrednio w sposób, w jaki robią to konwencjonalne czujniki fotoelektryczne czy jonizacyjne. Ich rola polega przede wszystkim na precyzyjnym monitorowaniu kluczowych parametrów fizycznych, takich jak temperatura i odkształcenia, które są wczesnymi wskaźnikami zagrożenia pożarowego lub skutków pożaru.

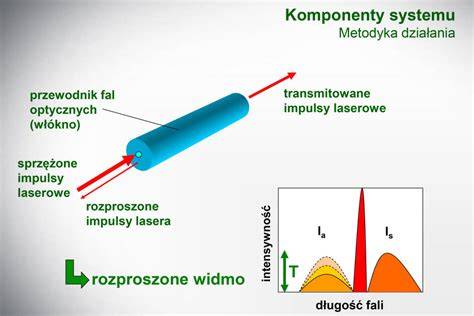

Rozłożone Czujniki Temperatury (DTS)

Szczególne znaczenie dla wczesnego wykrywania pożarów mają rozłożone czujniki temperatury (DTS - Distributed Temperature Sensor). Umożliwiają one ciągłe pomiary temperatury wzdłuż całej długości światłowodu, która może wynosić nawet kilka kilometrów. Stosowane są w monitorowaniu infrastruktury takiej jak rurociągi, trakcje kolejowe czy linie energetyczne, gdzie nagłe wzrosty temperatury mogą wskazywać na przegrzewanie się instalacji, awarie lub początek pożaru. Metoda pomiarowa DTS nie wymaga specjalnych zakończeń ani pośrednich punktów regeneracji czy wzmacniania sygnału, co zwiększa ich niezawodność i obniża koszty instalacji w długich odcinkach.

Czujniki Punktowe do Monitorowania Temperatury

Oprócz czujników rozłożonych, czujniki światłowodowe do monitorowania temperatury, często oparte na siatkach Bragga, są stosowane w aplikacjach, gdzie precyzyjny pomiar temperatury jest kluczowy w konkretnym miejscu, np. w przemyśle chemicznym, energetycznym oraz w monitorowaniu procesów przemysłowych. Czujniki te są w stanie działać w ekstremalnych warunkach, gdzie tradycyjne czujniki mogą zawieść, a ich zastosowanie zapewnia bezpieczeństwo oraz optymalizację procesów.

Czujniki Światłowodowe Przesunięcia i Odkształceń

Czujniki światłowodowe do pomiaru przesunięcia i odkształceń są wykorzystywane do monitorowania deformacji konstrukcji, takich jak mosty, tunele czy budynki. Dzięki nim można na bieżąco śledzić stan techniczny obiektów i wczesne wykrywanie potencjalnych problemów strukturalnych, które mogą powstać w wyniku obciążeń termicznych związanych z pożarem lub, w niektórych przypadkach, wskazywać na miejsca zwiększonego ryzyka pożarowego spowodowanego np. przeciążeniem.

Zalety i Wyzwania w Stosowaniu Czujników Światłowodowych

Specyfika światłowodów oraz czujników światłowodowych sprawia, że znajdują one szerokie zastosowanie. Minimalne straty wzdłuż długości linii przy transmisji sygnałów światłowodowych, całkowita odporność na zakłócenia elektromagnetyczne, a także szybkość przesyłu informacji powodują, że możliwości techniki światłowodowej wychodzą przed szereg dotychczas stosowanych konwencjonalnych technik optycznych. Ponadto, niewątpliwą zaletą pomiarów typu DTS jest zastosowanie standardowego włókna jednomodowego. Istnieją też specjalne konstrukcje kabli światłowodowych, które lepiej przenoszą odkształcenia otoczenia bezpośrednio na światłowód. Podstawową cechą czujników światłowodowych jest ich zdolność do pomiaru bezpośredniego w trudno dostępnych miejscach, gdzie tradycyjne metody mogą zawodzić. Dzięki ich małym rozmiarom i elastyczności, mogą być umieszczane w miejscach, gdzie inne narzędzia pomiarowe nie mają możliwości prawidłowego funkcjonowania.

Pomimo licznych zalet, zastosowanie światłowodów jako czujników wiąże się z wyzwaniami, takimi jak wysoki koszt instalacji i kalibracji. Konieczny jest zakup zaawansowanego sprzętu (interrogator), który może być oddalony nawet o kilka kilometrów, oraz wyposażenie systemu w duże magazyny danych, umożliwiając jednocześnie przetwarzanie ich dużych ilości. Kluczową kwestią jest również zaawansowana analiza sygnałów i prawidłowa detekcja zaobserwowanych anomalii. Jednak rozwój technologii światłowodowych i spadek kosztów produkcji sprawiają, że są one coraz powszechniejsze w różnych dziedzinach.

Obszary Zastosowań Zwiększające Bezpieczeństwo Przeciwpożarowe

Czujniki światłowodowe znajdują zastosowanie w wielu branżach przemysłowych, gdzie precyzyjny monitoring jest kluczowy dla bezpieczeństwa i efektywności procesów. Wiele z tych zastosowań pośrednio lub bezpośrednio przyczynia się do ochrony przeciwpożarowej poprzez wczesne wykrywanie nieprawidłowości:

• Przemysł energetyczny: Czujniki światłowodowe są wykorzystywane do monitorowania temperatury i naprężeń w liniach przesyłowych, transformatorach i innych elementach infrastruktury energetycznej. Dzięki nim można w sposób ciągły monitorować stan techniczny tych urządzeń i zapobiegać awariom, które mogłyby prowadzić do przegrzania i pożarów.
• Branża budowlana: W budownictwie czujniki światłowodowe stosowane są do monitorowania strukturalnego budynków, mostów i innych konstrukcji. Mogą one mierzyć odkształcenia, przemieszczenia i inne zmiany w konstrukcji, co pozwala na wczesne wykrywanie potencjalnych problemów i minimalizację ryzyka awarii, również tych związanych z pożarami.
• Przemysł chemiczny i petrochemiczny: Czujniki światłowodowe są używane do monitorowania temperatury, ciśnienia i składu chemicznego gazów oraz cieczy w reaktorach i rurociągach. Ze względu na odporność na korozję i działanie chemikaliów, są one idealnym rozwiązaniem do pracy w trudnych warunkach środowiskowych, gdzie ryzyko pożarów i wybuchów jest wysokie.
• Telekomunikacja: Czujniki światłowodowe są wykorzystywane do monitorowania infrastruktury sieciowej, w tym stanu kabli światłowodowych. Wykrywanie uszkodzeń lub przegrzewania kabli może zapobiec awariom, które w skrajnych przypadkach mogłyby prowadzić do pożarów.
• Ochrona perymetryczna: Czujniki światłowodowe do ochrony perymetrycznej są używane do zabezpieczania terenów, takich jak lotniska czy zakłady przemysłowe. Działają na zasadzie wykrywania drgań i ruchów, precyzyjnie wskazując punkty, w których może dochodzić do próby wtargnięcia. Chociaż nie są to typowe czujniki pożarowe, ich rola w ogólnym bezpieczeństwie infrastruktury może pośrednio wspierać ochronę przed celowymi podpaleniami.
