Systemy sygnalizacji pożarowej (SSP) stanowią podstawowy element ochrony przeciwpożarowej budynków. Ich głównym celem jest szybkie wykrywanie zagrożeń, alarmowanie osób przebywających w obiekcie oraz sterowanie urządzeniami przeciwpożarowymi. Skuteczność SSP jest bezpośrednio zależna od prawidłowego projektu, odpowiedniego doboru urządzeń oraz ich właściwej konfiguracji. Poniższy przewodnik przedstawia szczegółowe wytyczne dotyczące projektowania i konfiguracji systemów sygnalizacji pożarowej, zgodnych z obowiązującymi przepisami oraz normami.
Wymagania Prawne i Normatywne w Projektowaniu SSP
Projektowanie systemów sygnalizacji pożarowej musi spełniać rygorystyczne wymogi krajowych i europejskich norm oraz przepisów prawnych. Ich znajomość jest kluczowa dla zapewnienia bezpieczeństwa i zgodności z regulacjami.
Normy i Przepisy
- PN-EN 54 - to europejski standard określający wymagania dla komponentów SSP, takich jak centrale, czujki, sygnalizatory oraz ręczne ostrzegacze pożarowe (ROP).
- Rozporządzenie MSWiA w sprawie ochrony przeciwpożarowej budynków - zawiera szczegółowe wytyczne dotyczące projektowania i eksploatacji systemów sygnalizacji pożarowej.
- Prawo Budowlane - określa obowiązek wyposażenia obiektów w SSP w zależności od ich przeznaczenia i wielkości.
- Wytyczne CNBOP - są to wytyczne dotyczące certyfikacji urządzeń i systemów przeciwpożarowych.
Kluczowe Dokumenty Projektowe
W procesie projektowania SSP niezbędne są następujące dokumenty:
- Scenariusz pożarowy - opisujący przewidywany rozwój pożaru i reakcje systemu.
- Dokumentacja techniczna - szczegółowy opis techniczny systemu.
- Projekty wykonawcze - zgodne z wytycznymi instalacyjnymi.
Analiza Ryzyka jako Podstawa Projektu SSP
Przed przystąpieniem do właściwego projektowania systemu sygnalizacji pożarowej, kluczowe jest przeprowadzenie kompleksowej analizy ryzyka. Analiza ta pozwala na określenie specyficznych potrzeb i zagrożeń danego obiektu.
W analizie ryzyka należy uwzględnić następujące czynniki:
- Charakter i przeznaczenie budynku - (np. użyteczność publiczna, przemysłowa, mieszkalna).
- Stopień zagrożenia pożarowego.
- Obciążenie ogniowe.
- Wymagania ewakuacyjne oraz liczbę osób przebywających w obiekcie.
- Warunki środowiskowe - takie jak zapylenie, wilgotność, czy temperatura.
Na podstawie szczegółowej analizy ryzyka możliwe jest określenie wymaganego poziomu zabezpieczenia oraz dobór odpowiedniego rodzaju systemu sygnalizacji pożarowej, co jest fundamentem efektywnego projektu.
Dobór i Rozmieszczenie Urządzeń SSP
Prawidłowy dobór i strategiczne rozmieszczenie poszczególnych urządzeń wchodzących w skład systemu SSP jest fundamentem jego niezawodnego działania.
Centrale Sygnalizacji Pożarowej

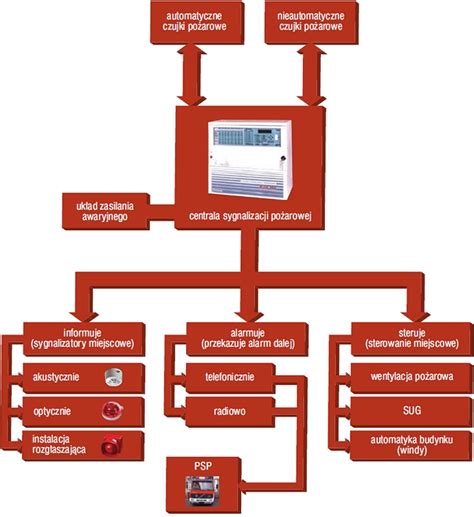

Centrale SSP są „mózgiem” systemu, odpowiedzialnym za monitorowanie i przetwarzanie sygnałów z urządzeń detekcyjnych oraz sterowanie funkcjami wykonawczymi. Kluczowe aspekty doboru centrali to:
- Typ centrali: konwencjonalna lub adresowalna (zalecana dla średnich i dużych obiektów).
- Liczba obsługiwanych stref pożarowych.
- Możliwość integracji z innymi systemami, takimi jak oddymianie, DSO (dźwiękowy system ostrzegawczy) czy BMS (Building Management System).
Czujki Pożarowe

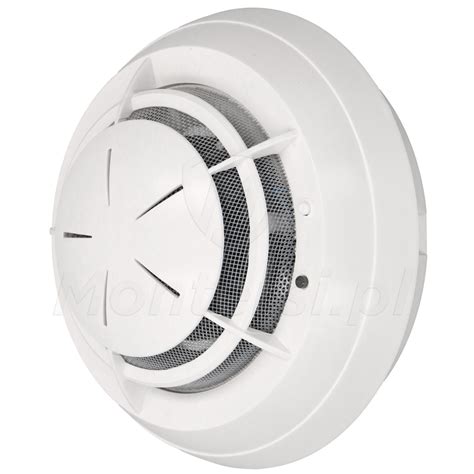

Czujki są odpowiedzialne za detekcję zagrożenia. W zależności od specyfiki obiektu stosuje się różne ich typy:
- Czujki dymu - optyczne, jonizacyjne.
- Czujki ciepła - stałotemperaturowe i różnicowe.
- Czujki multisensorowe - łączące różne techniki detekcji, minimalizujące fałszywe alarmy.
- Czujki liniowe i aspiracyjne - dedykowane dla dużych przestrzeni i obiektów o wysokim ryzyku pożarowym.
Ręczne Ostrzegacze Pożarowe (ROP)
ROP muszą być rozmieszczone w miejscach łatwo dostępnych i widocznych. Zazwyczaj lokalizuje się je:
- Na klatkach schodowych, przy wyjściach ewakuacyjnych.
- W korytarzach - maksymalna odległość między ROP nie powinna przekraczać 30 metrów.
Sygnalizatory Alarmowe
W systemach SSP stosuje się sygnalizatory akustyczne i optyczne zgodnie z normami PN-EN 54-3 i PN-EN 54-23. Przy ich rozmieszczaniu należy uwzględnić poziom hałasu tła oraz widoczność sygnałów świetlnych. Wybór sygnalizatora przeciwpożarowego zależy od wielu czynników, w tym od środowiska, w jakim będzie pracował.
Sygnalizacja Akustyczna
Sygnalizacja akustyczna ma za zadanie zwrócić uwagę osób przebywających w miejscu zagrożenia na wystąpienie potencjalnego pożaru. Jest to podstawowy rodzaj sygnalizatora, stosowany praktycznie wszędzie. W jego przypadku bardzo duże znaczenie odgrywa poziom natężenia dźwięku, który powinien być dostosowany do warunków panujących w obiekcie. Należy unikać sytuacji, które mogą powodować nadmierne natężenie dźwięku oraz zwrócić uwagę na pomieszczenia, które oddzielone są drzwiami, a w których znajdują się sygnalizatory dźwiękowe.
Sygnalizacja Optyczna
Sygnalizacja optyczna nie powinna być stosowana samodzielnie, a stanowić dopełnienie rozwiązania akustycznego. Modele te powinny znaleźć się wszędzie tam, gdzie sygnalizator akustyczny niekoniecznie będzie wystarczający. Jako przykład można podać przedsiębiorstwa przemysłowe, w których pracownicy są zobowiązani do noszenia ochronników słuchu. Sygnalizatory tego typu stosuje się w pomieszczeniach, gdzie wymagana jest znacznie większa skuteczność ostrzegania przed zagrożeniem, m.in. w miejscach, w których przebywają osoby nieprzeszkolone, a także w których występują sygnały tonowe.
Dopuszczalna jest częstotliwość błysków świetlnych od 0,5 do 2 Hz, a czas rozbłysku nie może być dłuższy niż 0,2 sekundy. Jeśli sygnalizator przeciwpożarowy ma zainstalowany człon akustyczny wraz z optycznym, musi koniecznie spełniać wymagania obu norm.
Sygnalizacja Głosowa
W przypadku modeli głosowych i akustycznych dokumentem, który określa ich działanie, jest norma PN-EN 54-3:2003 wraz z aktualizacją A2:2007. Przy planowaniu instalacji przeciwpożarowej w budynkach użyteczności publicznej, należy koniecznie zwrócić uwagę na rozporządzenie MSWiA z dnia 7 czerwca 2010 roku (DzU z 2010 r. nr 109, poz. 719).
Wybór sygnalizatorów a centrala alarmowa
Wybór sygnalizatorów powinien być rozpatrywany w całościowym ujęciu, biorąc pod uwagę nie tylko obiekt, ale także centralę alarmową, do której urządzenie będzie podłączone. Często zdarza się, że wybór centrali wyklucza zastosowanie danego rodzaju sygnalizatora, szczególnie w przypadku pętli adresowalnych. Parametrem, który wpływa na wybór urządzenia, jest także obciążalność prądowa wyjść zaciskowych oraz napięcie na nich generowane. W sytuacji, gdy sprzęt pobiera zbyt dużo energii elektrycznej, zachodzi ryzyko wystąpienia awarii i uszkodzeń centrali alarmowej. Należy wtedy zastosować specjalne zasilacze oraz przekaźniki, które zniwelują ryzyko usterek.
Sygnalizatory w instalacji przeciwpożarowej, aby były dopuszczone do użytkowania, muszą posiadać stosowne certyfikaty zgodności i świadectwa. Ostatni dokument określa, jakie ustawienia są dopuszczone do stosowania w instalacjach ppoż.
Projektowanie Stref Pożarowych i Alarmowych
Podział obiektu na strefy pożarowe i alarmowe jest niezbędny dla efektywnego działania SSP i szybkiego zarządzania sytuacją kryzysową.
- Strefy pożarowe - są to wydzielone obszary, w których możliwa jest detekcja i ograniczenie rozprzestrzeniania się pożaru.
- Strefy alarmowe - to obszary, w których aktywowany jest alarm w przypadku wykrycia pożaru.
Zasady projektowe wymagają, aby jedna strefa pożarowa nie obejmowała więcej niż jednego piętra. Ponadto, wszystkie elementy SSP muszą być logicznie przypisane do stref zgodnie z układem budynku.
Konfiguracja i Uruchomienie Systemu SSP
Po zakończeniu instalacji systemu SSP, kluczowe jest przeprowadzenie jego odpowiedniej konfiguracji i serii testów funkcjonalnych.
Konfiguracja
- Adresowanie urządzeń - przypisanie unikalnych identyfikatorów czujkom, ROP i sygnalizatorom.
- Ustawienie algorytmów alarmowania - optymalizacja parametrów detekcji w celu eliminacji fałszywych alarmów.
- Integracja z systemami oddymiania, klapami pożarowymi i DSO.
Testy Funkcjonalne
Należy przeprowadzić wszechstronne testy, obejmujące:
- Weryfikację działania każdej czujki i sygnalizatora.
- Symulację różnych scenariuszy pożarowych.
- Sprawdzenie komunikacji z innymi systemami bezpieczeństwa.
Konserwacja i Przeglądy Systemów SSP
Regularna konserwacja systemów sygnalizacji pożarowej jest wymagana przepisami prawa i gwarantuje niezawodne działanie systemu przez cały okres jego eksploatacji.
- Przeglądy miesięczne - obejmują sprawdzenie wizualne i kontrolę sygnalizatorów.
- Przeglądy kwartalne - polegają na testowaniu losowo wybranych czujek.
- Przeglądy roczne - to kompleksowa diagnostyka systemu, testowanie wszystkich urządzeń i funkcji.
Integracja z Innymi Systemami: Instalacje Tryskaczowe
Projektowanie instalacji przeciwpożarowych powinno odbywać się równocześnie z projektowaniem budynku. Instalacje tryskaczowe przeciwpożarowe są nieodłącznym elementem instalacji ppoż. Sam sygnalizator z pewnością wydatnie wpłynie na przebieg ewakuacji, ale w razie wystąpienia pożaru niezbędne jest także jego ugaszenie, albo maksymalne zminimalizowanie rozprzestrzeniania się ognia.

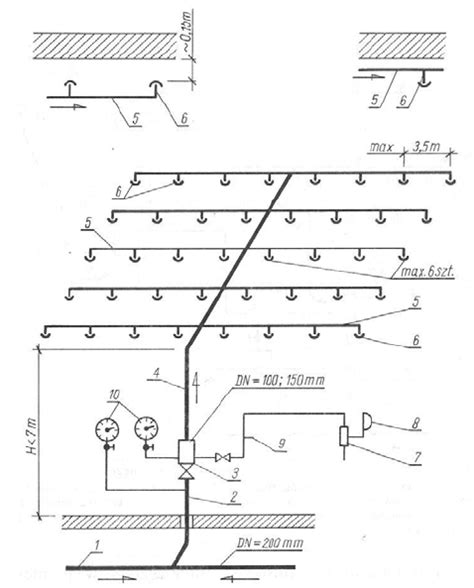

W tym celu stosuje się sieci rurociągów i tryskaczy, które mogą opierać się na systemach wodnych, powietrznych lub mieszanych. Najczęściej projektuje się te ostatnie, które dodatkowo wyposażone są w zawór kontrolno-alarmowy wodno-powietrzny.
Standardowa instalacja tryskaczowa ppoż. bazuje na rurociągach, które pracują pod ciśnieniem. Dla większej skuteczności rurociągi muszą pokrywać cały chroniony teren. Na rynku można znaleźć specjalne systemy orurowania, które składają się ze złączki, rur precyzyjnych i dedykowanych narzędzi.
Należy także pamiętać, że wybierając rurociągi, szczególną uwagę zwraca się na izolację termiczną. Nie mogą być one podatne na wysokie temperatury, ponieważ w przypadku wystąpienia pożaru system nie będzie mógł optymalnie działać i spełniać swojej funkcji.
