Przycisk oddymiania stanowi integralny element systemu oddymiania. Pozwala na ręczne uruchomienie systemu w sytuacji zagrożenia pożarowego. Sygnał z przycisku oddymiania trafia do centrali, a następnie do siłowników w klapach lub oknach oddymiających. W ten sposób uruchamiany jest cały system, który pozwala na skuteczne usunięcie dymu z obiektu lub z wybranej strefy, np. z klatki schodowej.
Lokalizacja i montaż urządzeń
W obiekcie zwykle znajduje się kilkanaście takich przycisków, które przyporządkowane są funkcjonalnie do pojedynczej strefy oddymiania. Przyciski montuje się na klatkach schodowych i ciągach komunikacyjnych w widocznym miejscu, najlepiej w sposób powtarzalny na każdej kondygnacji. Właściwa lokalizacja przycisków to jeden z najważniejszych czynników decydujących o skuteczności całego systemu.
Podczas instalacji należy przestrzegać następujących wytycznych:
- Montuj przyciski w miejscach dobrze widocznych, ale chronionych przed kolizjami (np. przy wyjściach, lecz poza strefą przenoszenia ładunków).
- Zapewnij czytelne oznakowanie napisem „Ręczny przycisk oddymiania”.
- Stosuj przewody ognioodporne, bezhalogenowe i prowadź je na trasach o odpowiedniej odporności ogniowej, z separacją od instalacji obcych i źródeł zakłóceń.
- W przypadku awarii zasilania lub w warunkach ograniczonej widoczności podświetlenie przycisków umożliwia ich szybkie odnalezienie.
Podłączenie i specyfikacja techniczna
Dla prawidłowego działania systemu kluczowe jest poprawne połączenie elektryczne. Przykładowo, dla central oddymiania typu AFG-4024 / AFG-4048 / AFG-ZSP-4024 stosuje się podłączenie czterema żyłami (przewód pomarańczowy).
| Parametr | Wartość/Opis |
|---|---|
| Typ przycisku | B (uruchomiony pośrednio) |
| Rodzaj przycisku | I (sterowanie + sygnalizacja) |
| Wymiary | 120x120x50 mm |
| Stopień ochrony | IP 55 |
Funkcjonalność przycisków RPO
Przycisk RPO przeznaczony jest do ręcznego załączania alarmu. Zbicie szybki oraz wciśnięcie przycisku „URUCHOMIENIE” powoduje otwarcie przez centralkę wyciągów dymu. Obecność RPO jest stale kontrolowana przez centralkę, a brak kontaktu z urządzeniem jest natychmiast wykrywany i zgłaszany jako uszkodzenie. Do systemu można podłączyć do 15 szt. RPO.
Sygnalizacja stanów systemu

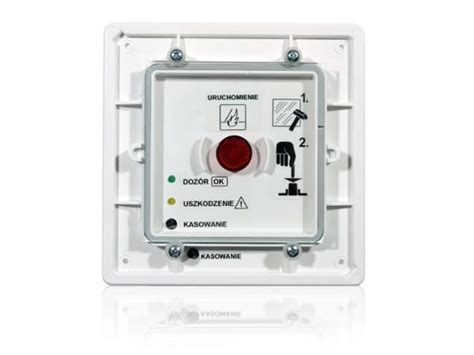

Wewnątrz wyłącznika oddymiania znajdują się lampki, które wskazują następujące stany systemu:
- Uszkodzenie: pulsuje żółta lampka „USZKODZENIE”.
- Brak zasilania: gaśnie zielona lampka „DOZÓR” oraz pulsuje lampka „USZKODZENIE”.
- Alarm: pulsuje czerwona lampka „URUCHOMIENIE”.
Obsługa i konserwacja systemu
Przycisk RPO umożliwia także kasowanie alarmów za pomocą przycisku „KASOWANIE”. Jednorazowe wciśnięcie kasuje alarm, natomiast dwukrotne powoduje wycofanie siłowników w całej linii. W ofercie znajdują się również przyciski specjalistyczne, takie jak RT 45-ST-PL z sygnalizacją akustyczną czy uniwersalny RT 46-LT.
Nawet najlepiej zaprojektowany system oddymiania nie spełni swojej funkcji, jeśli użytkownicy budynku nie będą wiedzieli, jak z niego korzystać. Szkolenia powinny obejmować nie tylko personel odpowiedzialny za bezpieczeństwo, ale również pracowników i użytkowników obiektu. W ich trakcie uczestnicy poznają lokalizację przycisków, zasady ich uruchamiania oraz procedury postępowania podczas ewakuacji.
