Rozłączniki izolacyjne modułowe Legrand FRX to zaawansowane urządzenia, zaprojektowane do bezpiecznego i skutecznego rozłączania obwodów elektrycznych. Charakteryzują się wysoką jakością wykonania oraz zgodnością z rygorystycznymi normami międzynarodowymi, co gwarantuje ich niezawodność w profesjonalnych systemach rozdziału energii. Seria FRX obejmuje modele o różnych parametrach prądowych, dostosowane do szerokiego zakresu zastosowań w budownictwie przemysłowym, komercyjnym oraz w zaawansowanych instalacjach domowych.

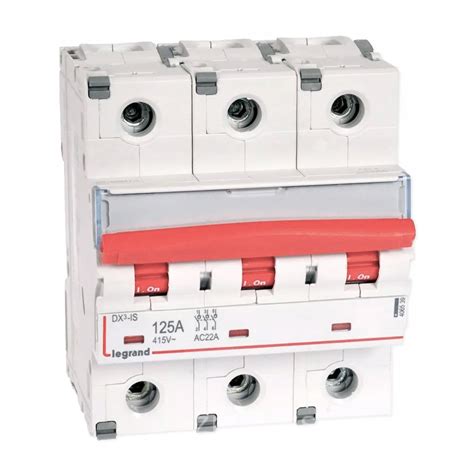

Rozłącznik Izolacyjny Modułowy Legrand FRX 404 (125 A)
Opis i Kluczowe Cechy
Rozłącznik izolacyjny modułowy FRX 404 o numerze referencyjnym 406547 to zaawansowane urządzenie marki Legrand, zaprojektowane do bezpiecznego rozłączania obwodów elektrycznych pod obciążeniem. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 125 A, co pozwala na obsługę wymagających instalacji o dużej mocy. Jako aparat czterobiegunowy (4P), zapewnia pełną izolację wszystkich trzech faz oraz przewodu neutralnego w sieciach 400 V~. Kluczowym atutem jest wysoka wytrzymałość zwarciowa na poziomie 25 kA, co gwarantuje bezpieczeństwo instalacji w ekstremalnych warunkach pracy.
Produkt wyposażono w ergonomiczną dźwignię załączającą w kolorze czerwonym oraz precyzyjny wskaźnik rzeczywistego stanu styków: kolor czerwony sygnalizuje styki zwarte, natomiast kolor zielony potwierdza bezpieczne rozłączenie obwodu. Szerokość aparatu wynosi 6 modułów (każdy po 17,5 mm), co ułatwia planowanie przestrzeni w rozdzielnicy.
Zgodność z Normami
Produkt został zaprojektowany i wykonany zgodnie z rygorystyczną normą międzynarodową IEC 60947-3, która definiuje wymagania dla rozłączników i bezpieczników. Dla wersji o prądzie znamionowym 125 A, urządzenie spełnia wymagania kategorii pracy AC 22 A, co oznacza zdolność do łączenia obciążeń mieszanych, rezystancyjnych i indukcyjnych przy umiarkowanych przeciążeniach. Zapewnia to niezawodność w profesjonalnych systemach rozdziału energii, gdzie stabilność parametrów elektrycznych jest priorytetem.
Zastosowanie
Rozłącznik FRX 404 125A znajduje szerokie zastosowanie w budownictwie przemysłowym oraz komercyjnym. Jest idealnym rozwiązaniem jako główny wyłącznik w rozdzielnicach głównych i oddziałowych. Dzięki możliwości współpracy z akcesoriami z serii DX3, takimi jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne, aparat ten może stać się częścią złożonych systemów automatyki i zdalnego zarządzania energią. Jest dedykowany do pracy w układach zasilania maszyn, hal produkcyjnych oraz dużych obiektów biurowych.
Wskazówki Montażowe
Montaż urządzenia odbywa się na standardowym wsporniku montażowym TH35 (szyna DIN), co zapewnia szybką i stabilną instalację wewnątrz typowych obudów modułowych. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały kontakt elektryczny przy prądzie 125 A i uniknąć przegrzewania się styków. Dzięki modułowej konstrukcji o szerokości 105 mm (6 modułów), aparat doskonale komponuje się z innymi elementami aparatury modułowej Legrand. Przed przystąpieniem do prac serwisowych należy zawsze zweryfikować stan wskaźnika optycznego (kolor zielony).

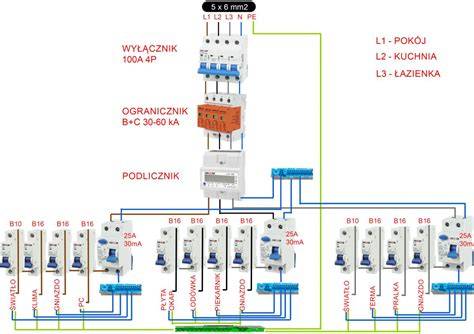

Podłączenie zasilacza na szynę DIN | Eura-Tech
Najczęściej Zadawane Pytania (FAQ)
- Czy rozłącznik FRX 404 posiada wskaźnik zadziałania? Tak, urządzenie posiada wskaźnik rzeczywistego stanu styków: czerwony oznacza zamknięcie obwodu, a zielony jego bezpieczne otwarcie.
- Czy do tego modelu można dołożyć styki pomocnicze? Tak, rozłącznik jest w pełni kompatybilny z akcesoriami serii DX3, co pozwala na rozbudowę o styki pomocnicze, wyzwalacze i napędy.
- Jaka jest kategoria pracy dla modelu 125A? Zgodnie z normą IEC 60947-3, dla prądu 125A kategoria pracy to AC 22 A.
- Ile miejsca zajmuje aparat w rozdzielnicy? Aparat zajmuje 6 modułów (o szerokości 17,5 mm każdy) w rzędzie na szynie DIN.
Rozłącznik Izolacyjny Modułowy Legrand FRX 303 (63 A)
Opis i Kluczowe Cechy
Rozłącznik izolacyjny modułowy FRX 303 o numerze referencyjnym 406536 to zaawansowane rozwiązanie od renomowanego producenta LEGRAND, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63 A, co pozwala na bezpieczne i efektywne zarządzanie obciążeniami w obwodach trójfazowych o napięciu znamionowym 400 V~. Dzięki zastosowaniu kategorii pracy AC 23 A, aparat ten jest przystosowany do łączenia obciążeń rezystancyjnych i indukcyjnych, w tym silników, przy zachowaniu wysokiej trwałości łączeniowej.
- Wskaźnik rzeczywistego stanu styków: Wyraźna sygnalizacja kolorystyczna (czerwony dla styków zwartych, zielony dla rozwartych) gwarantuje bezpieczeństwo obsługi i pewność co do stanu izolacji obwodu.
- Wytrzymałość zwarciowa: Wysoki parametr wytrzymałości wynoszący 16 kA zapewnia stabilność pracy instalacji nawet w przypadku wystąpienia ekstremalnych zakłóceń prądowych.
- Ergonomiczna dźwignia: Czerwona dźwignia załączająca ułatwia szybką identyfikację aparatu w rozdzielnicy, co jest kluczowe w sytuacjach awaryjnych.
- Modułowa konstrukcja: Szerokość wynosząca dokładnie 3 moduły (17,5 mm każdy) pozwala na optymalne zagospodarowanie miejsca na szynie montażowej.
Zgodność z Normami
Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą międzynarodową IEC 60947-3. Norma ta definiuje wymagania dla rozłączników, odłączników oraz zestawów łączników z bezpiecznikami, co potwierdza, że rozłącznik FRX 303 spełnia najwyższe standardy bezpieczeństwa w zakresie izolacji oraz zdolności łączeniowych w warunkach przemysłowych. Kategoria użytkowania AC 23 A świadczy o możliwości bezpiecznego przerywania prądów roboczych o charakterze silnie indukcyjnym.
Zastosowanie
Rozłącznik izolacyjny FRX 303 znajduje szerokie zastosowanie w budownictwie komercyjnym, przemysłowym oraz w zaawansowanych instalacjach domowych. Jest idealnym rozwiązaniem jako główny wyłącznik w rozdzielnicach niskiego napięcia, służący do odłączania zasilania od maszyn, linii produkcyjnych czy całych sekcji instalacji elektrycznej. Dzięki kompatybilności z akcesoriami serii DX3, takimi jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne, aparat ten może stać się częścią inteligentnego systemu automatyki i zdalnego nadzoru nad infrastrukturą energetyczną.
Wskazówki Montażowe
Montaż urządzenia powinien odbywać się na standardowym wsporniku TH35 (szyna DIN). Konstrukcja zacisków umożliwia elastyczne przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace instalacyjne i zapewnia estetykę okablowania wewnątrz rozdzielnicy. Podczas montażu należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Aparat zajmuje 3 moduły w rzędzie, co należy uwzględnić przy planowaniu rezerwy miejsca w szafie sterowniczej.
Najczęściej Zadawane Pytania (FAQ)
- Czy rozłącznik FRX 303 może pracować jako wyłącznik główny? Tak, dzięki prądowi znamionowemu 63 A i funkcji izolacyjnej, doskonale sprawdza się w roli głównego elementu odcinającego zasilanie w rozdzielnicach.
- Czy do urządzenia można dołożyć styki pomocnicze? Tak, aparat jest w pełni kompatybilny z akcesoriami z serii DX3, co pozwala na rozbudowę o sygnalizację stanu pracy lub zdalne wyzwalanie.
- Co oznacza kolor zielony na wskaźniku? Kolor zielony na wskaźniku sygnalizuje, że styki są rozwarte, co potwierdza bezpieczne rozłączenie obwodu.
