Rola zasuwy w funkcjonowaniu hydrantu

Hydranty, zarówno te widoczne na korytarzach budynków, jak i te w przestrzeni publicznej, są kluczowymi elementymi systemów przeciwpożarowych i sieci wodociągowej. Ich podstawowym zadaniem jest zapewnienie szybkiego dostępu do wody na potrzeby akcji gaśniczych. Kluczową rolę w ich niezawodnym działaniu i zarządzaniu siecią wodociągową odgrywają zasuwy odcinające. W niniejszym artykule przyjrzymy się budowie i funkcjonowaniu hydrantów oraz zasadom działania zasuw, odpowiadając na pytanie, czy hydrant posiada osobną zasuwę.

Hydranty wewnętrzne: Definicja, rodzaje i wymagania

Widzisz je codziennie na korytarzach biur, w garażach podziemnych czy galeriach handlowych. Czerwone szafki, które mijamy obojętnie, dopóki nie pojawi się dym. Hydrant wewnętrzny to punkt poboru wody z sieci wodociągowej, wyposażony w zawór i wąż, służący do gaszenia pożarów grupy A (ciała stałe) wewnątrz budynku. Ich głównym zadaniem jest umożliwienie szybkiej reakcji na pożar jeszcze przed przyjazdem straży pożarnej, stanowiąc tzw. "pierwszą linię obrony". W zależności od średnicy węża i przeznaczenia budynku, hydranty mogą służyć zarówno mieszkańcom, pracownikom, jak i przeszkolonym osobom z obsługi technicznej.

Rodzaje hydrantów wewnętrznych

Polskie przepisy i normy (w tym PN-EN 671) wyróżniają trzy główne rodzaje hydrantów wewnętrznych. Hydranty wewnętrzne DN 25 i DN 33 są zaprojektowane tak, aby mogła je obsłużyć osoba bez przeszkolenia strażackiego. Najczęściej spotyka się hydrant z wężem półsztywnym o długości 20-30 metrów, umieszczonym na bębnie w specjalnej skrzynce. Hydranty 25 i 33 (przeznaczone do biur, szkół, garaży) muszą być wyposażone w węże półsztywne, które umożliwiają podawanie wody bez konieczności ich pełnego rozwijania.

Nieco rzadziej spotykane są hydranty z wężem płasko składanym, wymagające podłączenia końcówki do prądownicy. Ten typ, oznaczony jako DN 52, dedykowany jest dla przemysłu i magazynów. Wskazuje się, że szafka hydrantowa powinna być czerwona, choć przepisy dopuszczają inny kolor (np. biały) pod warunkiem odpowiedniego oznaczenia.

Kiedy wymagane są hydranty wewnętrzne?

To, jaki hydrant musisz zamontować, nie jest kwestią wyboru, a twardych regulacji prawnych. Podstawą jest tu Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów. Hydranty wewnętrzne są wymagane m.in. w budynkach użyteczności publicznej (np. w strefach ZL I, ZL III), przemysłowych, magazynowych, a także w niektórych budynkach mieszkalnych wielorodzinnych.

Przepisy precyzują, że hydranty wewnętrzne są wymagane w strefach pożarowych o powierzchni przekraczającej 1000 m² w budynku niskim. Ponadto, w budynkach wysokich i wysokościowych, a także przy wejściu do pomieszczeń magazynowych lub technicznych o powierzchni przekraczającej 200 m² i gęstości obciążenia ogniowego przekraczającej 500 MJ/m², usytuowanych w strefie pożarowej zakwalifikowanej do kategorii zagrożenia ludzi ZL I, ZL II, ZL III lub ZL V, znajdującej się w budynku niskim albo średniowysokim.

W przypadku pomieszczeń magazynowych lub technicznych, jak również w strefach pożarowych, w których gęstość obciążenia ogniowego nie przekracza 1000 MJ/m², dopuszcza się stosowanie hydrantów DN 33. W budynkach niskich (do 12 m wysokości) w strefie użyteczności publicznej (ZL III) hydranty są wymagane dopiero, gdy strefa pożarowa przekracza 1000 m².

Sama obecność szafki na ścianie to za mało. Projektując rozmieszczenie, należy wziąć pod uwagę tzw. zasięg rzeczywisty. Jeśli hydrant posiada wąż o długości 30 m w biurowcu, jego efektywny zasięg wynosi 33 metry.

Mechanizm działania i rola zaworu w hydrancie wewnętrznym

Hydrant wewnętrzny jest wyposażony w zawór, który stanowi jego integralną część i służy do otwierania oraz zamykania dopływu wody. Jest to lokalny element odcinający, który pozwala na natychmiastowe użycie lub zakończenie strumienia wody w miejscu akcji. Niezależnie od tego wewnętrznego zaworu, każdy hydrant czerpie wodę z szerszej sieci wodociągowej budynku, która z kolei jest zasilana z głównej sieci miejskiej. Zarządzanie przepływem i możliwością odcięcia poszczególnych sekcji tej większej sieci odbywa się za pomocą zasuw wodociągowych, które mogą pośrednio wpływać na dostępność wody w hydrantach wewnętrznych.

Zasuwy i hydranty w sieci wodociągowej: Klucz do zarządzania wodą i bezpieczeństwa pożarowego

Zasuwy i hydranty to dwa kluczowe typy armatury w sieciach wodociągowych. Od ich poprawnego działania i rozmieszczenia zależy nie tylko niezawodność dostaw wody, ale też bezpieczeństwo pożarowe, możliwość prowadzenia remontów oraz ograniczanie skutków awarii. W praktyce to właśnie poprzez zasuwy sieć jest dzielona na strefy, a dzięki hydrantom straż pożarna może skutecznie prowadzić akcje gaśnicze.

Dobrze zaprojektowany układ zasuw i hydrantów pozwala ograniczyć obszar wyłączany z zasilania w razie awarii, skraca czas napraw i zapewnia odpowiednie ciśnienie w miejscach poboru wody przeciwpożarowej. Z drugiej strony, błędy w ich doborze i rozmieszczeniu skutkują częstszymi przerwami w dostawach, problemami z płukaniem sieci, martwymi odcinkami przewodów czy nawet niewystarczającym wydatkiem dla wozów strażackich.

Dlatego projektowanie, montaż i eksploatacja zasuw oraz hydrantów wymaga połączenia znajomości przepisów, norm, zasad hydrauliki oraz praktyki terenowej. Inaczej wygląda układ w małej sieci wiejskiej, inaczej w gęsto zabudowanym śródmieściu, a jeszcze inaczej w strefie przemysłowej o dużym zapotrzebowaniu na wodę pożarową.

Budowa i zasada działania zasuw wodociągowych

Podstawowe elementy konstrukcyjne zasuwy

Zasuwa jest armaturą zaporową - jej zadaniem jest całkowite otwarcie lub całkowite zamknięcie przepływu wody w przewodzie. Typowa zasuwa klinowa do wody pitnej składa się z kilku kluczowych elementów:

• Korpus - najczęściej z żeliwa sferoidalnego, stanowi główną część zasuwy, do której przyłączane są rurociągi; wewnątrz tworzy komorę przepływu.
• Uszczelnienie gniazda - powierzchnia styku z klinem, zwykle pokryta elastycznym materiałem (np. gumą EPDM), który zapewnia szczelność przy zamknięciu.
• Klin (płyta zasuwowa) - element ruchomy, który przesuwa się w górę i w dół, otwierając lub zamykając światło przepływu; w zasuwach miękkouszczelnionych pokryty elastomerem.
• Trzpień - pręt przenoszący ruch z pokrętła/napędu na klin; w zasuwach wodociągowych najczęściej trzpień niewysuwany.
• Pokrywa - zamyka od góry korpus, umożliwia dostęp do części ruchomych; wyposażona w uszczelnienia trzpienia.
• Napęd ręczny lub mechaniczny - najczęściej koło ręczne lub nasadka na klucz; przy dużych średnicach mogą być stosowane przekładnie lub napędy elektryczne.

Współczesne zasuwy sieciowe są najczęściej powlekane z zewnątrz i wewnątrz powłokami antykorozyjnymi (np. żywice epoksydowe), co wydłuża ich żywotność i ogranicza ryzyko korozji żeliwa. W obiektach podziemnych ważnym elementem są również obudowy i skrzynki uliczne - to przez nie operator ma dostęp do trzpienia zasuwy.

Mechanizm otwierania i zamykania zasuwy

Zasuwy działają na zasadzie ruchu posuwisto-zwrotnego klina w poprzek strumienia wody. Podczas otwierania klin jest podnoszony w górę, aż całkowicie opuści światło przepływu, a podczas zamykania - opuszczany, aż docisną się powierzchnie uszczelniające klina i gniazda.

Najczęściej spotykany mechanizm to:

• Trzpień obracany - za pomocą klucza lub koła ręcznego obracany jest trzpień gwintowany.
• Przeniesienie ruchu - gwint trzpienia współpracuje z nakrętką (lub gwintem wewnętrznym w klinie), co powoduje ruch klina w osi pionowej.
• Uszczelnienie trzpienia - pakunki lub pierścienie typu O-ring zabezpieczają miejsce przejścia trzpienia przez pokrywę przed wyciekami.

W zasuwach z trzpieniem niewysuwanym gwint znajduje się wewnątrz zasuwy (na klinie), a trzpień porusza klinem, sam pozostając na stałej wysokości. Takie rozwiązanie jest wygodne w studniach i pod skrzynkami ulicznymi, bo nie zmienia się wysokość elementów dostępnych od góry. W wariancie z trzpieniem wysuwanym gwint jest na trzpieniu, a nakrętka w klinie; podczas otwierania trzpień „wysuwa się” ponad pokrywę - to rozwiązanie częściej spotykane w armaturze nadziemnej.

Rodzaje zasuw stosowanych w sieciach wodociągowych

W praktyce sieciowej używa się głównie zasuw klinowych miękkouszczelnionych, ale w zależności od średnicy, przeznaczenia i warunków pracy można spotkać różne typy:

• Zasuwy kołnierzowe - z przyłączami kołnierzowymi, typowe dla średnich i dużych średnic.
• Zasuwy z końcówkami kielichowymi - do bezpośredniego łączenia z rurami kielichowymi, często w sieciach z żeliwa.
• Zasuwy z końcówkami PE - fabrycznie zgrzane lub dospawane króćce z polietylenu, do bezpośredniego włączenia w sieć z PE.
• Zasuwy odcinające (główne) - na magistralach i przewodach rozdzielczych, zwykle o większych średnicach.
• Zasuwy przyłączeniowe - dla indywidualnych przyłączy wodociągowych, o małych średnicach, często umieszczane w studzienkach przy granicy posesji.

Dobór typu zasuwy uwzględnia nie tylko średnicę przewodu, ale też sposób łączenia rur, głębokość posadowienia, możliwość zabudowy skrzynki ulicznej, rodzaj gruntu oraz wymaganą odporność na korozję. W sieciach narażonych na ruch drogowy stosuje się skrzynki ciężkie, przystosowane do obciążeń kołowych.

Hydranty zewnętrzne: Budowa, rodzaje i funkcje w sieci

Hydranty przeciwpożarowe to specjalna armatura służąca do szybkiego poboru wody z sieci wodociągowej na potrzeby akcji gaśniczych. W sieciach miejskich i wiejskich stosuje się przede wszystkim dwa rodzaje: nadziemne i podziemne.

Hydrant nadziemny a podziemny - porównanie

Hydranty nadziemne są preferowane ze względu na szybkość działania i łatwość lokalizacji przez straż pożarną. Podziemne stosuje się tam, gdzie słupek nadziemny mógłby kolidować z ruchem (np. wąskie chodniki, parkingi) lub byłby narażony na uszkodzenia mechaniczne. W obu typach kluczowe jest niezawodne działanie zasuwy odcinającej oraz właściwe opróżnianie hydrantu po zamknięciu, aby zapobiec zamarzaniu.

Elementy konstrukcyjne hydrantu i sposób działania

Hydrant składa się z korpusu, armatury odcinającej (zaworu), króćców do podłączania węży, mechanizmu napędowego oraz elementów odwadniających. W hydrancie nadziemnym widoczny jest słupek z kołnierzami wyjściowymi i pokrywami, w hydrancie podziemnym króciec pożarowy znajduje się wewnątrz studzienki.

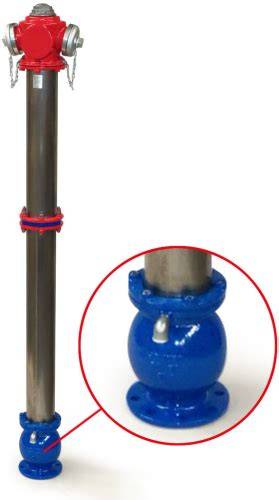

Typowy hydrant nadziemny ma:

• Korpus słupka - rura stalowa lub żeliwna, sięgająca od poziomu terenu do strefy poniżej przemarzania.
• Część odcinającą (zawór) - umieszczony w dolnej części, w strefie nieprzemarzającej.
• Trzpień - przenoszący ruch od pokrętła u góry słupka do zaworu w dole.
• Króćce pożarowe - gwintowane lub z łącznikami strażackimi, zwykle jeden duży i jeden/dwa mniejsze, w zależności od standardu.
• Układ odwadniający - otwory lub zawór drenażowy, który po zamknięciu hydrantu umożliwia wypłynięcie wody z korpusu słupka do gruntu.

Podczas otwierania hydrantu strażak obraca klucz, który przekręca trzpień. Trzpień podnosi element zamykający zaworu (np. grzybek), a woda z sieci przepływa do korpusu i dalej do króćców, do których podłączone są węże. Po zakończeniu poboru hydrant jest zamykany, a woda z przestrzeni nad zaworem samoczynnie odpływa do gruntu lub drenażu. Dzięki temu w korpusie nadziemnym nie pozostaje słup wody, który mógłby zamarznąć.

Hydranty w kontekście wymagań przeciwpożarowych

Hydranty pełnią funkcję punktów poboru wody na cele przeciwpożarowe. Ich parametry hydrauliczne (wydajność, ciśnienie) oraz rozmieszczenie muszą spełniać wymagania przepisów przeciwpożarowych i wodociągowych. W Polsce obowiązują m.in. wymagania dotyczące:

• minimalnego wydatku hydrantu (np. 10 lub 15 l/s w zależności od klasy zabudowy),
• minimalnego ciśnienia dynamicznego podczas poboru wody,
• maksymalnej odległości hydrantu od chronionego obiektu,
• liczby hydrantów dostępnych w zasięgu akcji gaśniczej.

W praktyce oznacza to, że hydrant musi być zasilany z przewodu o odpowiedniej średnicy i parametrach ciśnienia, a w jego pobliżu nie może być elementów, które utrudnią szybkie podłączenie węży i dojazd samochodu strażackiego. Projektant sieci musi więc ściśle współpracować z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych oraz lokalnym zakładem wodociągowym.

Zasuwy jako narzędzie podziału i zarządzania siecią wodociągową

Podział sieci na sekcje i strefy za pomocą zasuw

Jedną z ważniejszych funkcji zasuw jest dzielenie rozległej sieci wodociągowej na mniejsze, niezależne fragmenty. Dzięki temu awaria lub planowany remont na jednym odcinku nie wymaga wyłączania wody w całej miejscowości czy dzielnicy. Sieć dzieli się na:

• Strefy zasilania - większe obszary, zasilane z określonego źródła (np. konkretnej pompowni lub zbiornika).
• Sekcje sieciowe - fragmenty wydzielone zasuwami na magistralach i przewodach rozdzielczych.
• Odcinki lokalne - mniejsze części, w tym pojedyncze odgałęzienia uliczne.

Rozstaw i lokalizacja zasuw powinny umożliwiać odcięcie możliwie krótkiego odcinka w razie awarii. Jeśli między dwoma skrzyżowaniami przewodu rozdzielczego nie ma żadnej zasuwy, uszkodzenie w połowie tego odcinka może wymagać wyłączenia całej długości. Gdy zasuwy są zlokalizowane bliżej, wyłączyć można jedynie fragment, zmniejszając liczbę odbiorców pozbawionych wody.

Zasuwy liniowe i zasuwy węzłowe

W projektach i praktyce eksploatacyjnej rozróżnia się kilka podstawowych lokalizacji zasuw:

• Zasuwy liniowe - umieszczane na prostych odcinkach przewodów magistralnych i rozdzielczych, co określony dystans (np. co 300-600 m w zabudowie miejskiej), w celu ograniczenia długości wyłączanego odcinka.
• Zasuwy węzłowe - instalowane w miejscach połączeń przewodów (skrzyżowania ulic, trójniki, rozgałęzienia). Umożliwiają elastyczne kształtowanie kierunku przepływu i wyłączanie pojedynczych nit.
• Zasuwy odgałęzień - na początku bocznych gałęzi sieci, prowadzących do osiedli, zakładów przemysłowych czy pojedynczych odbiorców o dużym poborze.

Zasuwy przy hydrantach i ich rola operacyjna

Każdy hydrant przeciwpożarowy (zewnętrzny) powinien być poprzedzony zasuwą, która umożliwia jego odcięcie bez wyłączania dużego fragmentu sieci. Taka zasuwa montowana jest zwykle na przyłączu hydrantowym, możliwie blisko trójnika odgałęziającego od przewodu głównego. Ułatwia to szybką wymianę hydrantu, naprawę uszkodzenia przyłącza lub czasowe wyłączenie punktu poboru, jeśli wystąpi np. kradzież wody lub uszkodzenie mechaniczne słupka.

W praktyce stosuje się dwie podstawowe konfiguracje:

• Zasuwa na przyłączu hydrantu - najbardziej typowe rozwiązanie, umożliwia odcięcie wyłącznie hydrantu, podczas gdy przewód główny pozostaje w normalnej pracy.
• Zasuwa węzłowa z jednoczesnym odgałęzieniem hydrantowym - stosowana, gdy hydrant zasilany jest z punktu węzłowego; pojedyncza studzienka może wtedy mieścić kilka zasuw i przyłącze hydrantu.

Operatorzy sieci często zaznaczają w dokumentacji eksploatacyjnej, która zasuwa odcina konkretny hydrant. Przy modernizacji ulicy lub zmianie nawierzchni, brak tej informacji potrafi wydłużyć prace o wiele godzin, ponieważ ekipa musi po kolei zamykać kolejne zasuwy, aby zidentyfikować właściwą.

Rozmieszczenie hydrantów w terenie zabudowanym

Rozkład hydrantów w planie miejscowości nie jest przypadkowy. Wynika z wymagań przeciwpożarowych, topografii terenu, układu ulic oraz istniejącej lub projektowanej sieci wodociągowej. Zwykle zakłada się, że pojazd straży pożarnej powinien móc podłączyć wąż do hydrantu w rozsądnej odległości od obiektu, bez konieczności prowadzenia linii przez prywatne posesje i przeszkody.

Typowe zasady projektowe obejmują:

• lokalizowanie hydrantów wzdłuż jezdni lub na jej poboczu, z zapewnieniem wygodnego dojazdu pojazdu pożarniczego,
• unikanie lokalizacji bezpośrednio przy skrzyżowaniach, przejściach dla pieszych i w miejscach o ograniczonej widoczności,
• zachowanie minimalnych odległości od bram wjazdowych, słupów, drzew oraz elementów małej architektury, aby strażacy mogli swobodnie operować wężami,
• umieszczanie hydrantów w punktach zapewniających odpowiednie ciśnienie i wydatek - zwykle na przewodach rozdzielczych o większej średnicy lub na krótkich odgałęzieniach od magistrali.

W gęstej zabudowie miejskiej hydranty rozstawia się częściej, aby skrócić długość linii gaśniczych i umożliwić alternatywne zasilanie w przypadku awarii jednego z punktów.

Konserwacja i wymagania prawne

Zgodnie z przepisami, instalacja hydrantowa, zarówno wewnętrzna, jak i zewnętrzna, musi być przynajmniej raz w roku sprawdzana. Jako właściciel obiektu odpowiadasz za to, by w razie pożaru z węża poleciała woda pod odpowiednim ciśnieniem. Przeglądy muszą być wykonywane przez osoby kompetentne, posiadające odpowiednią wiedzę i sprzęt pomiarowy (np. hydrotest). Zaleca się, aby byli to konserwatorzy sprzętu ppoż. Za niesprawną instalację przeciwpożarową (w tym brak ciśnienia w hydrancie) grozi mandat karny nakładany przez Państwową Straż Pożarną.

Hydrant, który nie działa, jest tylko atrapą. Przeglądy techniczne i czynności konserwacyjne powinny być przeprowadzane w okresach ustalonych przez producenta, nie rzadziej jednak niż raz w roku. Hydranty wewnętrzne to realne narzędzia walki z ogniem - ale tylko wtedy, gdy są sprawne i dostępne.
