Zrozumienie Wydajności Systemów Gaśniczych w Pojazdach Pożarniczych

Wprowadzenie: Rola Pojazdów Pożarniczych i Kluczowe Aspekty Wydajności

Samochody pożarnicze, znane również jako wozy strażackie, są nieodłącznym elementem codziennej pracy strażaków. Nie tylko błyskawicznie docierają na miejsce zdarzenia, ale przede wszystkim kryją w sobie sprzęt niezbędny do przeprowadzania różnorodnych działań ratowniczych. Rola samochodów w środowisku strażackim jest niezwykle ważna. W codziennym ruchu drogowym obserwujemy różne pojazdy strażackie - mniejsze i większe, często pędzące na akcję lub powracające do bazy. Istnieje również klasyfikacja obejmująca trzy główne typy pojazdów pożarniczych, które poza transportem strażaków i sprzętu, pełnią inne kluczowe funkcje.

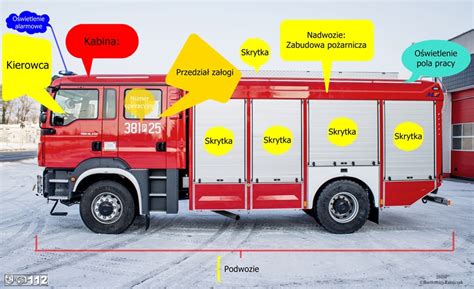

Każdy pojazd strażacki składa się z kilku kluczowych elementów. Podwozie stanowi bazę, na której zabudowany jest cały pojazd pożarniczy, obejmując zespół napędowy z ramą i kabiną. Do celu zabudowy na podnośnik mechaniczny można wykorzystać podwozie o konstrukcji miejskiej, uterenowionej lub terenowej. Drugim istotnym elementem jest zabudowa, która często wykonana jest z elementów aluminiowych, co znacząco wpływa na zmniejszenie masy pojazdu. W zabudowie znajdują się skrytki na sprzęt, zamykane aluminiowymi, bryzgoszczelnymi żaluzjami.

Wydajność Autopompy a Zużycie Wody: Kluczowe Parametry

Zrozumienie wydajności systemów gaśniczych w pojazdach pożarniczych jest fundamentem skutecznych działań ratowniczo-gaśniczych. Kluczowe parametry obejmują wydajność autopompy oraz możliwości urządzeń końcowych, takich jak działka wodno-pianowe i prądownice.

Wydajność autopompy w samochodzie pożarniczym jest określana w litrach na minutę (l/min) i często towarzyszy jej oznaczenie, na przykład A32/10. Oznaczenie to sugeruje, że autopompa może zapewnić wydatek na poziomie 3200 l/min przy zachowaniu optymalnych warunków pracy autopompy (ciśnienie 10 bar). Ważne jest, aby pamiętać, że nie jest istotna "wydajność" odcinka węża W75, ale wydajność podłączonej prądownicy wodnej na końcu linii wężowej, wydajność wodna działka, czy wydajność wodna kurtyny wodnej przy tzw. nominalnym ciśnieniu. Ograniczeniem jest przede wszystkim "moc" pompy i wydajność urządzenia końcowego.

Praktyczne Aspekty Zarządzania Przepływem Wody

Początkujący strażacy często zadają sobie pytania dotyczące możliwości jednoczesnego użycia różnych urządzeń gaśniczych. Poniżej wyjaśniamy najczęstsze dylematy związane z wydajnością:

• Czy można podać wodę z dwóch linii jednocześnie z działkiem?

  Jeśli autopompa ma wydajność np. 5000 l/min, a działko ma wydajność 2400 l/min, a dwie nasady tłoczne W75 z prądownicami generują 2x800 l/min (łącznie 1600 l/min), to łączne zapotrzebowanie wynosi 2400 l/min (działko) + 1600 l/min (dwie linie) = 4000 l/min. Ponieważ 4000 l/min jest mniejsze niż maksymalna wydajność autopompy (5000 l/min), to tak - można jednocześnie podawać wodę zarówno z działka, jak i z dwóch linii.

• Jak utrzymać wydatek wody przy dwóch nasadach do tankowania W75?

  W przypadku tankowania, wydajność autopompy jest kluczowa. Jeśli autopompa pracuje na maksymalnej wydajności (np. 5000 l/min) i jednocześnie używane są urządzenia gaśnicze, należy monitorować poziom wody w zbiorniku. Aby utrzymać stały wydatek, konieczne jest ciągłe zasilanie autopompy z zewnętrznego źródła (np. hydrantu, drugiego samochodu) lub efektywne tankowanie. Wydajność dwóch nasad W75 do tankowania musi być równa lub większa niż zużycie wody przez autopompę.

• Czy autopompa o wydajności 3700 l/min poradzi sobie z działkiem ustawionym na 1600 l/min i dwiema liniami W75?

  Przy autopompie o wydajności 3700 l/min i działku ustawionym na 1600 l/min, dwie linie tłoczne W75 (zakładając 2x800 l/min z prądownic) dadzą łącznie 1600 l/min. Sumaryczne zapotrzebowanie wyniesie 1600 l/min (działko) + 1600 l/min (dwie linie) = 3200 l/min. Jest to wartość poniżej maksymalnej wydajności autopompy, więc pompa powinna dać radę.

• Co jeśli działko ma wydajność 2400 l/min?

  Jeśli chcemy ustawić działko na wydajność 2400 l/min (przy autopompie 3700 l/min), pozostaje 3700 l/min - 2400 l/min = 1300 l/min wolnej wydajności. W tym przypadku można podać tylko jedną linię W75 (800 l/min) lub mniejsze linie, ale nie dwie linie W75, ponieważ ich łączne zapotrzebowanie (1600 l/min) przekroczyłoby pozostałą wydajność autopompy. Trzeba zawsze bilansować wydajność pompy z sumarycznym zapotrzebowaniem wszystkich podłączonych urządzeń.

Ewolucja i Charakterystyka Pojazdów Jelcz w Kontekście Wydajności

Pojazdy pożarnicze marki Jelcz stanowią ważny rozdział w historii polskiej ochrony przeciwpożarowej. Produkowane przez Jelczańskie Zakłady Samochodowe, ewoluowały przez lata, dostosowując się do zmieniających się potrzeb i wyzwań stojących przed strażakami, co bezpośrednio wpływało na ich wydajność operacyjną.

Jelcz 004 - Wydajność w latach 70.

Jelcz 004 to ciężki samochód pożarniczy, który pojawił się w latach 70. XX wieku. Jego produkcja była odpowiedzią na rosnące zagrożenia pożarowe, zwłaszcza w dynamicznie rozwijającym się przemyśle petrochemicznym, chemicznym i drzewnym. Potrzeba nowocześniejszych i wydajniejszych maszyn stała się oczywista po wydarzeniach takich jak pożar rafinerii w Czechowicach-Dziedzicach w 1971 roku.

Produkcja seryjna rozpoczęła się w 1975 roku. Pojazd posiadał imponujący zbiornik na wodę o pojemności 6000 litrów oraz zbiornik na środek pianotwórczy o pojemności 600 litrów. Zastosowano autopompę A32 o wydajności 3200 l/min. Jelcz 004 był przystosowany do prowadzenia akcji gaśniczej podczas ruchu, a także umożliwiał równoczesne użycie dwóch działek lub czterech linii tłoczących wodę lub pianę. Pod koniec 1979 roku, w wyniku modernizacji, powstał Jelcz 005 M.

Jelcz 005 i 008 - Uproszczenie i Kontynuacja

Jelcz 005 był kontynuacją rozwoju samochodów pożarniczych na podwoziu Star 244L. W 1983 roku, z powodu trudności w produkcji wystarczającej liczby pojazdów, powstał Jelcz 008. Była to uproszczona wersja Jelcza 005, która różniła się przede wszystkim wyposażeniem, a zwłaszcza zastąpieniem autopompy motopompą. W wyposażeniu Jelcza 005 znajdowały się m.in.: 15 odcinków węży tłocznych W75 (po 20 m) oraz 8 odcinków węży tłocznych W52 (po 20 m).

Jelcz 022 - Nowoczesność i Komfort

Jelcz 022 był ostatnim pożarniczym modelem Jelcza wykorzystującym podwozie polskiej produkcji. Samochód ten posiadał zbiornik na wodę o pojemności 2500 litrów i na środek pianotwórczy 250 litrów. Autopompa o wydajności 2000 l/min przy ciśnieniu 10 bar lub 250 l/min przy ciśnieniu 40 bar była zamontowana z tyłu nadwozia. Pojazd ten oferował większą moc w porównaniu do wcześniej użytkowanych samochodów, co pozwalało mu skutecznie służyć przez ponad dwadzieścia lat.

Jelcz 010 i 014 - Narodziny Nowej Generacji

Na początku lat 90. XX wieku, nowo powołana Państwowa Straż Pożarna (PSP) podjęła się zadania przygotowania następców dla leciwych już średnich i ciężkich samochodów gaśniczych. W 1995 roku opracowano założenia dla nowego typoszeregu samochodów wodno-pianowych. Pierwszymi modelami tej nowej generacji były ciężkie Jelcze 010 i 014. Wymagania strażaków były precyzyjne, obejmując określoną masę pojazdu, rodzaje i rozmieszczenie narzędzi, a także preferencję dla żaluzji w nadwoziu oraz pomp Rosenbauera. Podwozie Star 1142 CJ, wykorzystane w tym projekcie, zostało przygotowane przez Zakłady Starachowickie Star. Prototyp Jelcza 022, wyposażony w zbiorniki kompozytowe, przeszedł testy w Centrum Naukowo-Badawczym Ochrony Przeciwpożarowej i ostatecznie wygrał przetarg, a PSP odebrała wszystkie zamówione Jelcze 022, oznaczone jako GBA 2/20.

Jelcz P442 DS - Ciężki Samochód z Mocnym Silnikiem

Wśród ciężkich samochodów pożarniczych produkowanych przez Jelczańskie Zakłady Samochodowe na podwoziu Jelcz P442 DS, znalazły się pojazdy wyposażone w skrzynię biegów 6+R. Napęd stanowił sześciocylindrowy, rzędowy, wysokoprężny silnik SW 680/207/5 z doładowaniem, osiągający moc 243 KM. Kabina tego Jelcza była hydraulicznie odchylana, a zabudowa pojazdu została podzielona na trzy moduły, oferując przestrzeń na sprzęt oraz specjalne suwadło na cztery aparaty ODO (Ochrony Dróg Oddechowych).

Specjalistyczne Pojazdy i Ich Unikalna Wydajność

Podnośniki Hydrauliczne

Podnośniki hydrauliczne, podobnie jak drabiny mechaniczne, zazwyczaj nie posiadają zbiorników na wodę ani autopomp. Kluczowym elementem ich pracy są wysuwane podpory, które należy ustawić na stabilnym gruncie, najlepiej na maksymalnym wysuwie. Nadzór nad bezpieczeństwem pracy podnośnika sprawuje komputer wraz z zestawem czujników, który monitoruje całą pracę ramienia, zapobiegając obaleniu podnośnika. W pamięci komputera zaprogramowane są między innymi maksymalne wysuwy segmentów przy różnych kątach uniesienia i wysuwach podpór, a także maksymalne obciążenia kosza. W przypadku przekroczenia bezpiecznych wartości, komputer blokuje dalsze działania.

Podnośnik Bronto Skylift dla LOTOS Straż

Jednym z najnowocześniejszych tego typu urządzeń jest podnośnik zdolny prowadzić skuteczne działania ratowniczo-gaśnicze na wysokości 81 metrów. Ten wyjątkowy pojazd, którego bazą jest podwozie SCANIA P450 10x4, został dostarczony do LOTOS Straż. Producentem zabudowy z podnośnikiem jest renomowana fińska firma Bronto Skylift. Nowy sprzęt ma służyć zabezpieczaniu najwyższych obiektów rafineryjnych, a jego boczny wysięg to prawie 30 metrów. Maksymalny udźwig kosza to 500 kg. Urządzenie pozwala na prowadzenie akcji gaśniczej z wykorzystaniem działka wodno-pianowego o wydajności 3800 litrów na minutę, zasilanego z wozów gaśniczych LOTOS Straż. Podnośnik może pracować bezzałogowo, sterowany przez operatora z ziemi, a w koszu zamontowane są kamery termowizyjna i obserwacyjna. Posiada również własną linię powietrza oddechowego z osprzętem dla ratowników oraz wciągarkę sprzętową o udźwigu 150 kg.

Pojazdy Lotniskowe i Wysokiej Mobilności

Pojazdy ratownicze pełniące służbę na lotniskach są znacznie bardziej zaawansowane konstrukcyjnie niż konwencjonalne samochody ratownicze. Tereny otaczające lotniska często wymagają stosowania pojazdów z pojedynczym ogumieniem tylnych kół, zapewniającym większy prześwit i zdolność pokonywania nierówności czy przeszkód terenowych. Pojazdy te zazwyczaj posiadają automatyczną skrzynię biegów i układ napędowy 4x4 lub 6x6. Samochody ratowniczo-gaśnicze posiadają zbiornik na wodę o pojemności od 4500 do 10500 litrów. Podwozia Scania dedykowane dla pojazdów specjalistycznych zapewniają doskonałą sztywność skrętną i odporność na działanie momentów zginających.

Klasyfikacja i Oznaczenia Pojazdów Pożarniczych - Język Wydajności

Samochód pożarniczy to specjalnie oznakowany i przygotowany pojazd używany przez straż pożarną lub inną jednostkę ochrony przeciwpożarowej do udziału w akcjach ratowniczo-gaśniczych lub innych działaniach statutowych. W Polsce pojazdy samochodowe straży pożarnej powinny mieć barwę czerwieni sygnałowej, błotniki i zderzaki w kolorze białym.

Większość krajów stosuje uniwersalne numery identyfikacyjne wozów strażackich. W Polsce takie oznaczenie nazywane jest numerem operacyjnym i składa się z trzech elementów. Stosuje się również dodatkowe oznaczenia literowe charakteryzujące pojazd. Systemy oznaczeń pojazdów pożarniczych często opierają się na normach, takich jak PN-EN 1846-1. Oznaczenia te mogą określać na przykład:

• G - samochód ratowniczo-gaśniczy
• C - ciężki
• B - ze zbiornikiem wodnym
• A - z autopompą

Cyfry określają pojemność zbiornika wody i wydajność autopompy. Przykładowo, oznaczenie samochodu ratowniczo-gaśniczego klasy ciężkiej (S), kategorii uterenowionej (2), z załogą trzyosobową, zbiornikiem wody o pojemności 5000 dm³, z pompą o wydajności 3200 dm³/min. Samochody te mogą być wyposażone w drabiny obrotowe i podnośniki koszowe, często o zasięgu do 53 metrów. Kabiny załogowe Scania mogą pomieścić do 6 członków załogi, chronionych dodatkowo przez boczne kurtyny powietrzne.
