Poduszki pneumatyczne w działaniach ratowniczych: zastosowanie i parametry

Pneumatyczne poduszki podnoszące stanowią wszechstronne narzędzie wykorzystywane w różnorodnych działaniach ratowniczych, przede wszystkim przez jednostki ochrony przeciwpożarowej oraz zespoły ratownictwa technicznego. Ich głównym zadaniem jest umożliwienie bezpiecznego podnoszenia, przesuwania, rozdzielania, dociskania lub stabilizowania ciężkich obiektów w sytuacjach awaryjnych, takich jak wypadki drogowe, katastrofy budowlane czy akcje poszukiwawczo-ratownicze. Poduszki te, po podłączeniu do źródła sprężonego powietrza, stopniowo się napełniają, unosząc znajdujący się nad nimi obiekt.

Aby zestawy poduszek podnoszących mogły być legalnie wykorzystywane w jednostkach ochrony przeciwpożarowej, muszą posiadać świadectwo dopuszczenia do użytkowania. Jest to dokument potwierdzający spełnienie wymogów określonych w przepisach, w tym w załączniku do rozporządzenia ministra spraw wewnętrznych i administracji z dnia 27 kwietnia 2010 r. (DzU 2010 nr 85, poz. 553) oraz wymagań normy PN-EN 13731. Dodatkowo, poduszki te muszą spełniać szereg wymagań techniczno-użytkowych, takich jak odporność na skrajne temperatury, odpowiednia jakość wykonania i oznakowania, a także posiadanie przewodów zasilających o właściwych parametrach.

Konstrukcja i cechy poduszek pneumatycznych

Poduszki podnoszące charakteryzują się specjalnie ryflowaną powierzchnią, która zapewnia zwiększoną przyczepność podnoszonego obiektu. Wzmocnione brzegi chronią je przed uszkodzeniami mechanicznymi, a specjalne uchwyty ułatwiają przenoszenie. Każda poduszka jest oznaczona tabliczką informacyjną, zawierającą dane dotyczące dopuszczalnego ciśnienia, ładowności oraz piktogramy ostrzegawcze dotyczące bezpieczeństwa użytkowania.

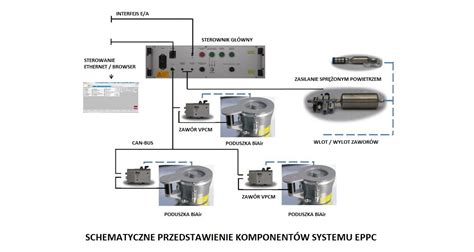

Do podłączenia poduszki do systemu sterowania służy złącze kłowe. Pełne działanie systemu podnoszącego wymaga zbudowania kompletnego zestawu, który zazwyczaj obejmuje:

• Wlot powietrza pod ciśnieniem
• Reduktor ciśnienia z przyrządami pomiarowymi
• Zestaw węży
• Urządzenie sterujące
• Wskaźnik ciśnienia
• Zawory bezpieczeństwa

Parametry techniczne i zastosowanie

Poduszki pneumatyczne cechuje duża siła unoszenia, która może sięgać około 60 ton, przy relatywnie niewielkiej masie własnej. Umożliwia to ich szerokie zastosowanie w podnoszeniu, przemieszczaniu, rozdzielaniu czy dociskaniu ciężkich obiektów. Przed rozpoczęciem pracy z poduszkami podnoszącymi kluczowe jest zapoznanie się z instrukcją obsługi.

Dobór odpowiedniego rozmiaru poduszki odbywa się przy użyciu skalibrowanych manometrów. Należy bezwzględnie przestrzegać dopuszczalnego ciśnienia roboczego poduszki, stosując przy tym wystarczająco długi odcinek węża, co zapewnia możliwość pracy z bezpiecznej odległości. Warto pamiętać, że siła podnoszenia poduszki maleje proporcjonalnie do wysokości, na jaką podnoszony jest obiekt.

W przypadku konieczności podniesienia obiektu na większą wysokość lub przy nierównym podłożu, można zastosować kilka poduszek, układając je jedna na drugiej. W takiej sytuacji poduszka o największym rozmiarze powinna stanowić podstawę. Błędne rozmieszczenie poduszek może prowadzić do niestabilności i niebezpiecznych sytuacji.

Bezpieczeństwo użytkowania

Przed przystąpieniem do podnoszenia jakiegokolwiek pojazdu lub obiektu za pomocą poduszek pneumatycznych, należy upewnić się, że pojazd jest stabilny i prawidłowo zabezpieczony przed niezamierzonym przemieszczaniem się. W przypadku podnoszenia osi pojazdu, druga oś powinna być odpowiednio zabezpieczona klinami lub podporami.

Podczas podnoszenia obiektów, zwłaszcza w celu równomiernego rozłożenia sił, zaleca się stosowanie przekładek, takich jak gruba stalowa płyta, deska lub inny płaski, sztywny przedmiot. Przekładka zapobiega uszkodzeniu lub przebiciu poduszki, szczególnie w przypadku podnoszenia obiektów o ostrych krawędziach lub nieregularnych kształtach.

W przypadku podnoszenia dużych obiektów cylindrycznych (np. zbiorników, rur, cystern), konieczne jest użycie co najmniej dwóch poduszek, aby zapobiec ich stoczeniu się. Podparcie obiektu o zaokrąglonym boku tylko z jednej strony może być niebezpieczne.

Należy bezwzględnie przestrzegać zasad określonych w instrukcji obsługi i użytkowania, która powinna być dostarczana wraz z zakupionym zestawem. W przypadku umieszczania poduszki na śliskim podłożu (śnieg, glina, piasek), należy podłożyć pod nią dostępne twarde elementy.

Podczas pracy w warunkach ograniczonej widoczności, takich jak noc, kluczowe jest zapewnienie odpowiedniego oświetlenia miejsca pracy. Właściwy transport poduszek również ma znaczenie - końcówka wlotu powietrza powinna być skierowana ku górze, aby uniknąć uszkodzenia w przypadku upuszczenia.

Po każdym użyciu poduszkę należy dokładnie wyczyścić.

Rodzaje poduszek i ich specyfikacja

Na rynku dostępna jest szeroka gama poduszek podnoszących, w tym modele wysokociśnieniowe i niskociśnieniowe. Poduszki wysokociśnieniowe, często wzmacniane kordem kevlarowym lub zbrojeniem aramidowym, oferują dużą siłę podnoszenia przy niewielkiej grubości i masie.

Przykładowe modele poduszek wysokociśnieniowych obejmują:

• Poduszka wysokociśnieniowa o rozmiarach 610x610 mm i maksymalnej sile podnoszenia do 25,2 t.
• Poduszka wysokociśnieniowa SLK 33 z aramidowym zbrojeniem w rozmiarze 690x690 mm.

Do poduszek wysokociśnieniowych stosuje się specjalne reduktory butlowe (np. 200/300 bar) oraz węże zasilające o odpowiednim ciśnieniu roboczym (np. 8 bar) i długości (np. 10 m).

W ofercie dostępne są również poduszki z serii SAVA VEGA i SAVA NOVA, charakteryzujące się różnymi rozmiarami i maksymalnym ciśnieniem roboczym (np. 12 bar lub 15 bar). Modele te, takie jak SAVA VEGA 65, SAVA VEGA 100, SAVA VEGA 41, SAVA VEGA 80, SAVA VEGA 33, SAVA VEGA 50, SAVA VEGA 17, SAVA VEGA 25, SAVA VEGA 10, SAVA VEGA 5, SAVA VEGA 2, SAVA NOVA 2, SAVA NOVA 6, są przeznaczone do podnoszenia ciężkich elementów w różnorodnych, często ciasnych przestrzeniach. Wiele z nich posiada wytrzymałe uchwyty, antypoślizgową powierzchnię i nowoczesne funkcje, co czyni je niezawodnymi narzędziami w akcjach ratowniczych.

Poduszki pneumatyczne mogą być stosowane tam, gdzie tradycyjne podnośniki hydrauliczne lub pneumatyczne nie mają zastosowania. Ich elastyczność pozwala na dopasowanie kształtu do podnoszonego obiektu i jego ciężaru, co umożliwia bardzo ostrożne i kontrolowane podnoszenie.

Poduszki powietrzne w kontekście bezpieczeństwa samochodów

Warto zaznaczyć, że termin "poduszka samochodowa" może odnosić się również do poduszki powietrznej, będącej elementem pasywnego systemu bezpieczeństwa w pojazdach. Poduszki te, napełniane gazem w wyniku pirotechnicznego zapłonu inicjowanego przez czujniki zderzeniowe, chronią pasażerów podczas kolizji. Rozmiary poduszek powietrznych w Europie wahają się od 35-45 dm³ dla kierowcy do 60-75 dm³ dla pasażera. W USA obowiązek stosowania pasów bezpieczeństwa lub poduszek powietrznych istnieje od 1989 roku, a od 1998 roku wymagane są dwie poduszki w każdym samochodzie.

Poduszki powietrzne w samochodach występują w różnych wariantach:

• Poduszki czołowe (kierowcy i pasażera)
• Poduszki boczne (umieszczone w fotelu lub drzwiach, chroniące tułów)
• Kurtyny powietrzne (wystrzeliwane z krawędzi dachu, chroniące głowę podczas zderzeń bocznych i dachowania)
• Poduszki kolanowe (montowane pod kolumną kierowniczą lub naprzeciw pasażera, chroniące kolana i pośrednio tułów)
• Poduszki powietrzne na pas bezpieczeństwa (np. dla środkowego pasażera)

Mimo że poduszki powietrzne znacząco zwiększają bezpieczeństwo, ich działanie może wiązać się z pewnym ryzykiem, takim jak uszkodzenie wzroku lub słuchu w wyniku gwałtownego napełnienia.

Nowoczesne rozwiązania obejmują również zintegrowane systemy poduszek powietrznych, na przykład dla motocyklistów, które aktywują się automatycznie w przypadku upadku lub zderzenia.

Poduszki pneumatyczne, zarówno te stosowane w działaniach ratowniczych, jak i samochodowe poduszki powietrzne, odgrywają kluczową rolę w zapewnieniu bezpieczeństwa w różnych sytuacjach.
