Grawitacyjne systemy oddymiania stanowią kluczowy element ochrony przeciwpożarowej budynków. Ich głównym zadaniem jest odprowadzanie dymu oraz ciepła z pomieszczeń objętych pożarem, co pozwala na utrzymanie drożności dróg ewakuacyjnych i ochronę konstrukcji obiektu. Dzięki wykorzystaniu zjawiska naturalnej konwekcji, systemy te w sposób efektywny usuwają toksyczne gazy, umożliwiając bezpieczną ewakuację ludzi oraz skuteczniejsze prowadzenie działań ratowniczo-gaśniczych.
Zasada działania systemu

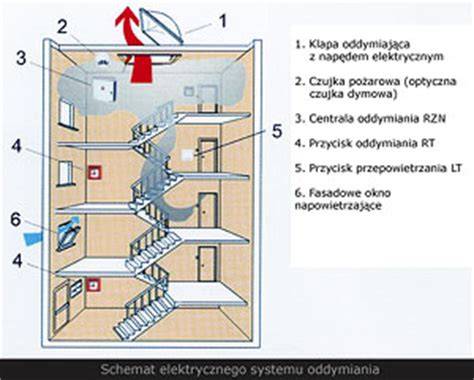

Działanie oddymiania grawitacyjnego opiera się na różnicy gęstości między rozgrzanymi gazami pożarowymi a chłodniejszym powietrzem otoczenia. Ciepło i dym, które powstają podczas pożaru, unoszą się ku górze i są wyprowadzane na zewnątrz przez specjalne klapy oddymiające montowane w dachu lub na najwyższych kondygnacjach. Aby proces był wydajny, konieczne jest jednoczesne dostarczenie świeżego powietrza przez otwory napowietrzające (np. bramy lub okna), co tworzy tzw. ciąg kominowy.
W skład systemu wchodzą między innymi:
- Klapy oddymiające (kluczowy element odprowadzający gazy).
- Kurtyny dymowe (dzielące przestrzeń na sektory).
- Otwory napowietrzające (doprowadzające świeże powietrze).
- Czujki dymu, temperatury lub przyciski ręcznego sterowania.
- Centrala oddymiania, zarządzająca całością instalacji.
Dlaczego oddymianie jest niezbędne?
Ewakuację ludzi z budynku objętego pożarem utrudniają toksyczne produkty spalania, ograniczenie widoczności oraz wysoka temperatura. Dwutlenek węgla, tlenek węgla (czad), cyjanowodory i dwutlenek siarki stanowią bezpośrednie zagrożenie dla zdrowia i życia. System oddymiania grawitacyjnego:
- Zapewnia warunki bezpiecznej ewakuacji poprzez rozrzedzenie toksycznych gazów.
- Zwiększa widoczność na drogach ewakuacyjnych.
- Obniża temperaturę na drogach ewakuacyjnych, zapobiegając poparzeniom.
- Chroni konstrukcję budynku przed uszkodzeniem wywołanym działaniem wysokiej temperatury.
Projektowanie i wymagania prawne
Prawidłowe zaprojektowanie systemu wymaga uwzględnienia rodzaju budynku, jego przeznaczenia, wielkości oraz architektury. Zgodnie z polskimi przepisami, obiekty użyteczności publicznej, budynki mieszkalne, szkoły czy hale magazynowe muszą być wyposażone w systemy zabezpieczające przed zadymieniem. Projekt powinien być opracowany przez specjalistów zgodnie z aktualnymi normami (np. PN-EN 12101) oraz wytycznymi technicznymi.
Kluczowe czynniki w projektowaniu:
- Strefa obojętna: Odpowiednie rozmieszczenie otworów napowietrzających i wyciągowych pozwala kontrolować wysokość strefy obojętnej, co zapobiega rozprzestrzenianiu się dymu.
- Wpływ warunków atmosferycznych: Systemy muszą być projektowane z uwzględnieniem działania wiatru, który może wpływać na skuteczność odprowadzania gazów.
- Regularne przeglądy: Niezbędne jest przeprowadzanie okresowych kontroli technicznych i serwisu, aby zapewnić pełną sprawność urządzeń w razie zagrożenia.
Zastosowanie i zalety
Systemy grawitacyjne są szczególnie cenione za swoją prostotę oraz relatywnie niskie koszty wykonania w porównaniu do wentylacji mechanicznej. Znajdują szerokie zastosowanie na klatkach schodowych, w szybach dźwigów, na scenach teatralnych oraz w dużych obiektach, takich jak hale magazynowe i produkcyjne. Warto podkreślić, że wiele nowoczesnych klap oddymiających pełni również funkcję wentylacyjną, poprawiając komfort przebywania w pomieszczeniach w upalne dni.
