Hydranty wewnętrzne stanowią kluczowy element instalacji wodociągowej przeciwpożarowej i są klasyfikowane w nomenklaturze europejskiej jako stałe urządzenia gaśnicze. Ich głównym zadaniem jest zapewnienie szybkiego i skutecznego dostępu do wody w przypadku pożaru, umożliwiając wstępne działania gaśnicze zanim na miejsce dotrze straż pożarna.
Opisywany model to hydrant wewnętrzny DN25 smukły, zaprojektowany bez dedykowanego miejsca na gaśnicę. Jest on wyposażony w półsztywny wąż DN25, dostępny w długościach 20 lub 30 metrów, zamontowany w szafce zawieszanej lub wnękowej. Cały system zawiera również mosiężny zawór DN25, mosiężną oś wodną oraz mosiężną prądownicę z płynną regulacją strumienia.
Szczegółowa Budowa Hydrantu DN25
Prezentowany hydrant składa się z kilku kluczowych komponentów, zapewniających jego funkcjonalność i niezawodność w sytuacjach awaryjnych.
Szafka Hydrantowa

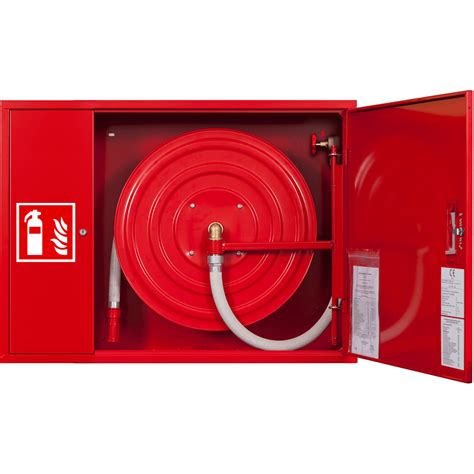

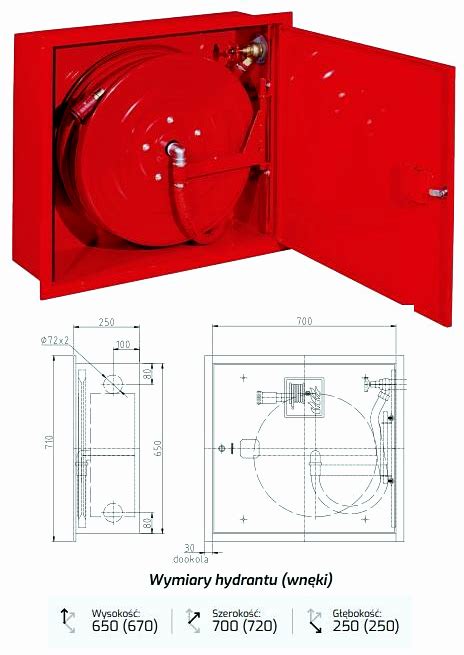

Hydrant znajduje się w szafce zawieszanej, wykonanej z czarnej blachy stalowej. Szafka jest pokryta farbą proszkową w kolorze czerwonym RAL3000, co ułatwia jej szybką identyfikację w przestrzeni. Posiada ona drzwi pełne oraz patentowy system dostępu - „zbij szybkę”, który pozwala na natychmiastowe uruchomienie urządzenia w sytuacji awaryjnej. Doprowadzenie boczne wody jest uniwersalne, co oznacza, że może być zarówno prawostronne, jak i lewostronne, poprzez proste obrócenie szafki o 180°.
Wąż Półsztywny i Zwijadło
Hydrant wyposażony jest w 30-metrowy półsztywny gumowy wąż o nominalnej średnicy 25 mm. W hydrantach DN25 stosowane są węże półsztywne gumowe o nominalnej średnicy 25 mm. Długość węża w hydrantach wynosi 20 m lub 30 m, w obu przypadkach wąż musi stanowić jeden odcinek. Gumowy półsztywny wąż DN 25 zamontowany jest na wychylnym zwijadle. Zwijadło to wykonane jest z dwóch tarcz z czarnej blachy stalowej o grubości 1,0 mm i średnicy 550 mm. Posiada ono przetłoczenia wzmacniające, rozdzielone elementem dystansowym, co stanowi dodatkowe podparcie dla osi wodnej. Elementy takie jak zawór DN25 mosiężny i oś wodna DN25 mosiężna zapewniają trwałość i niezawodność systemu doprowadzenia wody.
Prądownica
Na końcu węża zamontowana jest prądownica mosiężna. Jest ona płynnie regulowana, co umożliwia użytkownikowi przełączanie między prądem zwartym a rozproszonym, w zależności od potrzeb akcji gaśniczej. Średnica dyszy prądownicy pozwala uzyskać minimalną wydajność wody 1 dm³/s (czyli 60 l/min) przy określonym ciśnieniu na zaworze hydrantowym.
Wymagane Parametry Hydrauliczne
Aby hydrant wewnętrzny działał prawidłowo i skutecznie, spełniając swoje funkcje przeciwpożarowe, konieczne jest zapewnienie odpowiednich parametrów ciśnienia i wydajności wody w instalacji.
- Minimalne ciśnienie wody: Ciśnienie na zaworze hydrantowym nie może być mniejsze niż 0,2 MPa.
- Minimalna wydajność: Wydajność hydrantów DN 25 z wężem półsztywnym powinna wynosić nie mniej niż 1 dm³/s (60 l/min).
Zgodność z Normami i Dostarczana Dokumentacja
Hydranty wewnętrzne, w tym prezentowany model DN25, muszą spełniać rygorystyczne normy bezpieczeństwa i jakości, aby mogły być dopuszczone do użytku. Firma Boxmet produkuje hydranty DN25 zgodnie z normą PN-EN 671-1 "Hydranty wewnętrzne", która określa wymagania konstrukcyjne i eksploatacyjne dla tego typu urządzeń. Ogólna zgodność produktu obejmuje normy PN-EN 671-1, PN-EN 671-2 oraz PN-EN 671-3, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania.
Wraz z hydrantem dostarczana jest kompletna dokumentacja, która gwarantuje legalność i prawidłową eksploatację urządzenia. Obejmuje ona:
- Znak bezpieczeństwa „Hydrant wewnętrzny”
- Instrukcja obsługi
- Tabliczka znamionowa
- Deklaracja zgodności producenta z kartą gwarancyjną
