Hydranty należą do najważniejszych elementów infrastruktury przeciwpożarowej, służąc zapewnieniu wody do celów przeciwpożarowych. Umożliwiają szybki pobór wody, a ich prawidłowe rozmieszczenie, oznakowanie i utrzymanie w pełnej sprawności decyduje o skuteczności działań ratowniczych. W sytuacjach kryzysowych każda sekunda ma znaczenie, dlatego dostęp do niezawodnych źródeł wody stanowi podstawę efektywnych działań. Wozy strażackie dysponują ograniczonymi zbiornikami, co w przypadku długotrwałych działań ratowniczych wymusza szybkie podpięcie pod stałe źródło zasilania, takie jak hydrant zewnętrzny. Szybka lokalizacja hydrantu warunkuje zapewnienie stałego dostępu do wody i sprawne ugaszenie pożaru.
Podstawy Prawne i Regulacje
W Polsce kwestię wymagań dotyczących hydrantów regulują dwa kluczowe akty prawne: Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz.U. 2009 nr 124 poz. 1030) oraz Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów.
Zgodnie z przepisami z 2009 r., hydranty zewnętrzne umieszcza się na terenach, na których wymagane jest przeciwpożarowe zaopatrzenie wodne. Rozporządzenie z 2009 r. jest kluczowym dokumentem określającym wymagania dla sieci wodociągowej przeciwpożarowej, w tym hydrantów zewnętrznych. Zawiera szczegółowe regulacje dotyczące niemal każdego aspektu związanego z hydrantami zewnętrznymi, w tym średnic nominalnych sieci ppoż. zaopatrzenia wodnego, wytycznych dotyczących średnic nominalnych samych hydrantów zewnętrznych, a także dokładne regulacje co do lokalizacji i oznaczania hydrantów zewnętrznych - w zależności od charakterystyki obszaru lub obiektu, w którym będą one zainstalowane. Nie w każdym miejscu bowiem spotkamy hydrant - wszystko zależne jest od przeznaczenia danego obszaru.
Przepisy dotyczące sieci hydrantowych - hydrantów zewnętrznych i hydrantów wewnętrznych - stanowią uszczegółowienie regulacji zawartych w Prawie budowlanym, które warunkuje możliwość wznoszenia niektórych obiektów budowlanych od zapewnienia im przeciwpopożarowego zaopatrzenia w wodę do zewnętrznego gaszenia pożaru.
Rodzaje Hydrantów Zewnętrznych
W systemach ochrony przeciwpożarowej wyróżnia się dwa podstawowe rodzaje hydrantów zewnętrznych: nadziemne i podziemne. Różnią się one nie tylko konstrukcją, ale także sposobem montażu i zastosowaniem. Oba typy urządzeń mają zazwyczaj średnicę nominalną DN 80 lub DN 100, co zapewnia odpowiedni przepływ wody. Bardzo rzadko spotykanym jest hydrant zewnętrzny występujący jedynie jako hydrant nadziemny o średnicy 150 mm (DN150).
Dodatkowym parametrem rozróżniającym hydranty jest zakres ciśnień, w jakich mogą pracować. Wyróżnia się hydranty PN 10 (o ciśnieniu nominalnym 10 bar/1 MPa) oraz PN 16 (o ciśnieniu nominalnym 16 bar/1,6 MPa). Takimi parametrami charakteryzować mogą się zarówno hydranty nadziemne, jak i hydranty podziemne.
Hydrant Zewnętrzny Nadziemny - Widoczność z Każdej Strony
Hydranty zewnętrzne nadziemne są łatwo zauważalne i stanowią standardowe rozwiązanie w miejskiej infrastrukturze. Są to kolumny obustronnie zakończone nasadami wylotowymi, umożliwiającymi pobór wody z rurociągu. Najczęściej mają kolor czerwony, co wyróżnia je z otoczenia, choć spotkać można także hydranty w kolorze czarnym lub szarym.
Kluczowym elementem zwiększającym ich dostępność i widoczność jest oznakowanie. Hydrant zewnętrzny nadziemny oznakowany jest tabliczką płaską lub przestrzenną (3D). Znak na trzech płaszczyznach połączonych w trójścian zapewnia jego widoczność z każdej strony, co jest niezwykle istotne podczas planowania ustawienia wozu strażackiego, zwłaszcza w terenach zielonych, gdzie roślinność często może przesłaniać sam hydrant. Znak ten znajduje się bądź na samym hydrancie, bądź na wysięgniku, co zdecydowanie zwiększa jego widoczność z dużej odległości.
Standardowy znak hydrantu zewnętrznego nadziemnego to kwadratowa tabliczka w kolorze białym z dużą, czarną literą „H” w środku. Po obu stronach litery umieszczone są dwa czerwone prostokąty.
Co do zasady, zaleca się instalowanie na sieci wodociągowej hydrantów zewnętrznych nadziemnych (§10 ust. 1 Rozporządzenia MSWiA z 2009 r. wskazuje na stosowanie hydrantów nadziemnych DN 80). Są one zdecydowanie łatwiejsze do zlokalizowania, a do skorzystania z nich nie jest konieczne stosowanie dodatkowego sprzętu, co zapewnia szybszy dostęp do zasobów wody.
Hydrant Zewnętrzny Podziemny
Hydrant zewnętrzny podziemny to kolumna umieszczona w rurociągu, która umożliwia przyłączenie stojaka hydrantowego. Cała konstrukcja hydrantu znajduje się pod płaszczyzną chodnika, drogi, parkingu czy podjazdu. Miejsce dostępu do niego przykryte jest specjalną pokrywą - klapą z literą „W”. Aby skorzystać z hydrantu podziemnego, konieczne jest posiadanie specjalnego klucza, który znajduje się na wyposażeniu straży pożarnej.
Hydrant podziemny oznaczany jest tablicą orientacyjną - tablicą z informacjami umożliwiającymi dokładne zlokalizowanie miejsca, w którym umieszczona jest klapa zakrywająca dostęp do hydrantu. Na czerwonym znaku z białą obwódką umieszczone są białe piktogramy informujące o obecności hydrantu (biała litera „H”), średnicy zaworu hydrantu podziemnego oraz kierunku położenia względem znaku i odległości, jaką trzeba pokonać, by znaleźć hydrant. Oznaczenia lokalizujące hydrant zazwyczaj pokazują jedną lub dwie odległości, w zależności od tego, czy pokrywa hydrantu znajduje się na wysokości znaku, czy należy przemieścić się w prawo lub w lewo.
Stosowanie hydrantów zewnętrznych podziemnych jest dopuszczalne, jeśli hydrant nadziemny powodowałby utrudnienia (np. utrudnienia w ruchu drogowym, utrudnienia w ruchu pieszych, uniemożliwienie dojazdu służb ratunkowych) lub byłoby niewskazane.
Wymagania Dotyczące Instalacji Hydrantów Zewnętrznych
Przepisy jednoznacznie określają, kiedy i gdzie hydrant zewnętrzny powinien być zainstalowany. Hydranty muszą być stosowane w następujących obszarach lub obiektach:
- W jednostkach osadniczych o liczbie mieszkańców przekraczającej 100 osób, które nie stanowią zabudowy kolonijnej.
- W położonych w ich granicach budynkach użyteczności publicznej, budynkach zamieszkania zbiorowego, obiektach produkcyjnych i magazynowych. Te ostatnie muszą posiadać dostęp do hydrantów niezależnie od miejsca położenia, jeśli ich kubatura przekracza 2500 m³ lub ich powierzchnia przekracza 500 m² (wymagania mogą zależeć od gęstości obciążenia ogniowego i powierzchni strefy pożarowej, zgodnie z §6 i tabelą nr 2 rozporządzenia).
- W każdej stacji paliw płynnych ze zbiornikami o łącznej pojemności do 200 m³ i stacji gazu płynnego - niezależnie od ich charakterystyki (§6 ust. 4 rozporządzenia wymaga 10 dm³/s).
- W obiektach użyteczności publicznej lub zamieszkania zbiorowego, w których jednocześnie może przebywać ponad 50 osób, jeśli posiadają wyznaczoną strefę pożarową o powierzchni ponad 1000 m².
Dokumentacja Techniczna Hydrantów
Każdy zainstalowany hydrant zewnętrzny musi odpowiadać nie tylko regulacjom prawnym, ale również posiadać niezbędną dokumentację techniczną. Hydranty zewnętrzne, montowane na sieciach wodociągowych, muszą legitymować się co najmniej w dniu produkcji:
- aprobatą techniczną (lub Krajową Oceną Techniczną - KOT),
- atestem higienicznym Państwowego Zakładu Higieny (PZH),
- świadectwem dopuszczenia CNBOP-PIB do użytkowania w ochronie przeciwpożarowej.
Brak któregokolwiek z tych dokumentów uniemożliwia wprowadzenie danego hydrantu do użytku.
Sieć Wodociągowa Przeciwpożarowa

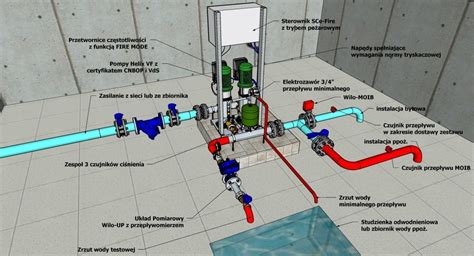

Sieci wodociągowe będące źródłem wody do celów przeciwpożarowych powinny być zasilane z pompowni przeciwpożarowej, zbiornika wieżowego, studni lub innych urządzeń, które zapewniają wymaganą wydajność i odpowiednie ciśnienie w hydrantach zewnętrznych przez co najmniej 2 godziny. Przepisy wskazują, że sieci wodociągowe ppoż. powinno wykonywać się jako sieci obwodowe. Poza obszarami miejskimi, gdzie łączna wymagana ilość wody nie przekracza 20 dm³/s, dopuszczalna jest jednak budowa sieci rozgałęzieniowej. Dopuszcza się również budowę rozgałęzień z sieci obwodowej w celu zasilania hydrantów zewnętrznych. Hydranty zainstalowane na sieci wodociągowej przeciwpożarowej powinny być wyposażone w odcięcia, które umożliwiają odłączenie ich od sieci.
Lokalizacja i Oznakowanie Hydrantów Zewnętrznych
Hydranty zewnętrzne - niezależnie od tego, czy jest to hydrant podziemny, czy nadziemny - muszą znajdować się w odpowiednich odległościach zarówno od budynków, jak i od siebie. Na terenach miejskich hydranty umieszczane są wzdłuż ulic i dróg oraz przy ich skrzyżowaniach. Zgodnie z §10 ust. 4 Rozporządzenia MSWiA z 2009 r., należy zachować następujące odległości:
- Odległość pomiędzy dwoma sąsiadującymi ze sobą hydrantami nie powinna przekraczać 150 metrów.
- Odległość od zewnętrznej krawędzi jezdni lub drogi wyznaczona została na maksymalnie 15 metrów.
- Jeśli hydranty zewnętrzne przeznaczone są do chronienia konkretnego obiektu, pierwszy (najbliższy) z nich umieszczony powinien być w odległości do 75 metrów od obiektu.
- Kolejne hydranty wymagane do ochrony obiektu powinny być rozmieszczone w odległości do 150 metrów od siebie.
- Hydrant zawsze powinien być odsunięty od ściany chronionego budynku na minimum 5 metrów (wynika to pośrednio z wymagań dla dróg pożarowych §12 ust. 2).
Jeśli hydranty umieszczane są poza obszarami miejskimi, odległości między nimi powinny być dostosowane do gęstości zaludnienia i planowanej zabudowy.
Oznakowanie Zgodne z Normami
Oznakowanie hydrantów powinno być zgodne z Polskimi Normami (PN-EN 14384:2009 dla hydrantów nadziemnych, PN-EN 14339 dla podziemnych). Każde oznakowanie hydrantu oraz znaki wskazujące jego umiejscowienie - niezależnie od miejscowości - będą takie same. Na znakach wskazujących miejsce położenia hydrantu znajdą się ponadto informacje o jego parametrach. Do oznakowania hydrantów stosuje się biało-czerwone tabliczki i znaki przestrzenne zgodne z normą „Znaki bezpieczeństwa. Techniczne środki przeciwpożarowe”, posiadające świadectwo dopuszczenia CNBOP.
Do oznakowania hydrantów wewnętrznych stosuje się znaki bezpieczeństwa - znaki ochrony przeciwpożarowej, dla których obowiązuje norma PN-EN ISO 7010, choć nadal można stosować znaki zgodne z wycofaną normą PN-92/N-01256/01.
W celu umieszczenia informacji na temat instalacji wodociągowych i hydrantów zewnętrznych stosuje się tabliczki orientacyjne. Na czerwonych umieszcza się informacje dotyczące hydrantu zewnętrznego, natomiast na białych - informacje dotyczące pozostałych elementów sieci.
Konserwacja i Pomiary
Prawidłowa instalacja hydrantu wymaga stabilnego fundamentu betonowego, na którym urządzenia powinny być umieszczane w pozycji pionowej. Przed montażem konieczne jest dokładne czyszczenie elementów i przepłukanie ich wodą, co pozwala usunąć zanieczyszczenia mogące uszkodzić uszczelnienia. Transport wymaga szczególnej ostrożności - urządzenia przewozi się na paletach w pozycji leżącej, z piankowymi przekładkami. Wokół podstawy warto utworzyć warstwę żwiru, co poprawia drenaż i redukuje wilgoć.
Aby systemy gaśnicze działały niezawodnie, konieczne są regularne przeglądy i konserwacja. Zgodnie z §4 Rozporządzenia MSWiA z dnia 24 lipca 2009 r., przeglądy ppoż. wykonuje się co najmniej raz do roku. W przypadku wykrycia usterek, serwis ppoż. musi je usunąć w ciągu 14 dni. Regularne testy ciśnienia wody i aktualizacja dokumentacji to obowiązki właścicieli obiektów. Za niesprawną instalację przeciwpożarową (w tym brak ciśnienia w hydrancie) grozi mandat karny nakładany przez Państwową Straż Pożarną. Pomiary wydajności oraz ciśnienia hydrantów muszą być wykonywane przez osoby kompetentne, posiadające odpowiednią wiedzę i sprzęt pomiarowy (np. hydrotest).
Wydajność hydrantów zależy głównie od średnicy przyłącza i ciśnienia w sieci. Modele nadziemne często mają przepływ na poziomie 1000-2000 l/min, podczas gdy podziemne - do 3000 l/min. Kluczowy jest jednak projekt sieci wodociągowej.
Hydranty Wewnętrzne - Krótki Przegląd

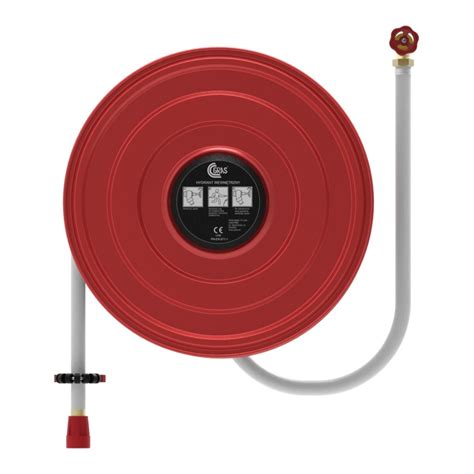

Hydranty wewnętrzne pełnią kluczową rolę w zapewnianiu bezpieczeństwa pożarowego wewnątrz budynków. Są to punkty poboru wody z sieci wodociągowej, wyposażone w zawór i wąż, służące do gaszenia pożarów grupy A (ciała stałe).
Polskie przepisy i normy (w tym PN-EN 671) wyróżniają trzy główne rodzaje hydrantów wewnętrznych:
- Hydranty DN 25 i DN 33: Przeznaczone są do obsługi przez osoby bez przeszkolenia strażackiego. Muszą być wyposażone w węże półsztywne, które umożliwiają podawanie wody bez konieczności ich pełnego rozwijania.
- Hydranty DN 52: Dedykowane są dla przemysłu i magazynów, gdzie wymagana jest większa wydajność.
To, jaki hydrant wewnętrzny musi być zamontowany, reguluje Rozporządzenie MSWiA z dnia 7 czerwca 2010 r. Wymagane są one w:
- Strefach ZL I (np. budynki zamieszkania zbiorowego).
- Strefach ZL III (użyteczności publicznej, np. biura, szkoły).
- Przy wejściu do pomieszczeń magazynowych lub technicznych o powierzchni >200 m² i obciążeniu >500 MJ/m², znajdujących się w budynkach użyteczności publicznej.
- W budynkach niskich (do 12 m wysokości) w strefie użyteczności publicznej (ZL III) hydranty są wymagane dopiero, gdy strefa pożarowa przekracza 1000 m².
Projektując rozmieszczenie, należy wziąć pod uwagę tzw. zasięg rzeczywisty. Jeśli hydrant ma wąż o długości 30 m, jego efektywny zasięg to około 33 metry (długość węża plus zasięg strumienia wody). Szafka hydrantowa powinna być czerwona, ale przepisy dopuszczają inny kolor (np. biały), pod warunkiem umieszczenia na niej znaku bezpieczeństwa.
