Hydranty: Charakterystyka, Wymagania i Dane Techniczne

Hydranty stanowią kluczowy element systemów przeciwpożarowych, zapewniając dostęp do wody do celów gaśniczych. Dzielą się one na hydranty zewnętrzne i wewnętrzne, a ich specyfikacje, montaż i oznakowanie regulowane są szczegółowymi przepisami i normami. Poniżej przedstawiamy kompleksowe informacje dotyczące obu typów hydrantów, ich wymagań prawnych oraz danych technicznych.

Hydranty Zewnętrzne

Hydrant zewnętrzny jest częścią sieci wodociągowej, stanowiącą źródło wody do celów przeciwpożarowych. Dla niektórych obiektów konieczne jest zapewnienie przeciwpożarowego zaopatrzenia w wodę do zewnętrznego gaszenia pożaru - szczegółowe wytyczne zawarte są w rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. W rozporządzeniu znajdują się również informacje dotyczące m.in. sposobów określania wymaganej ilości wody do celów ppoż. Dla pozostałych obiektów budowlanych woda do celów ppoż. do zewnętrznego gaszenia pożaru jest w ramach ilości wody przewidywanych dla jednostek osadniczych, nie mniejszej jednak niż 10 dm3/s.

Wymagania dotyczące zaopatrzenia w wodę

Sieci wodociągowe będące źródłem wody do celów ppoż. powinny być zasilane z pompowni przeciwpożarowej, zbiornika wieżowego, studni lub innych urządzeń, które zapewniają wymagane wydajności i odpowiednie ciśnienie w hydrantach zewnętrznych przez co najmniej 2 godziny. Przepisy wskazują, że sieci wodociągowe ppoż. powinno wykonywać się jako sieci obwodowe. Poza obszarami miejskimi, gdzie łączna wymagana ilość wody nie przekracza 20 dm3/s, dopuszczalna jest jednak budowa sieci rozgałęzieniowej. Dopuszcza się również budowę rozgałęzień z sieci obwodowej w celu zasilania hydrantów zewnętrznych.

Rodzaje, średnice i umiejscowienie

Hydranty zewnętrzne to urządzenia umożliwiające pobór wody do celów przeciwpożarowych bezpośrednio z sieci wodociągowych. Przepisy wskazują, że hydranty strażackie zainstalowane na sieci wodociągowej ppoż. powinny być wyposażone w odcięcia, które umożliwiają odłączenie ich od sieci.

• Na sieci wodociągowej ppoż. stosuje się hydranty zewnętrzne nadziemne o średnicy nominalnej DN 80. Dla zapewnienia możliwości intensywnego czerpania wody na sieciach wodociągowych o średnicy nominalnej nie mniejszej niż DN 250 powinny być instalowane hydranty nadziemne DN 100 lub DN 150.
• Możliwe jest instalowanie hydrantów podziemnych DN 80, jeśli instalacja hydrantów nadziemnych jest szczególnie utrudniona lub niewskazana, np. w obiektach budowlanych produkcyjnych i magazynowych, w których wymagana ilość wody do celów ppoż.

Hydranty zewnętrzne umieszcza się wzdłuż dróg i ulic, a także przy ich skrzyżowaniach. Zgodnie z rozporządzeniem w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych hydranty zewnętrzne muszą być lokalizowane wzdłuż dróg i ulic oraz przy ich skrzyżowaniach.

Dla hydrantu nadziemnego DN 80 wymagana wydajność wynosi 5 dm3/s (na sieciach, o których mowa w § 9 ust. 2 rozporządzenia w sprawie ppoż.).

Oznakowanie hydrantów zewnętrznych

Do oznakowania hydrantów zewnętrznych stosuje się biało-czerwone tabliczki i znaki przestrzenne zgodne z normą "Znaki bezpieczeństwa. Techniczne środki przeciwpożarowe", posiadające świadectwo dopuszczenia CNBOP. Na znaku widnieje czarna litera „H” na białym tle. Oprócz tradycyjnych tabliczek z piktogramem do oznakowania hydrantu zewnętrznego można stosować również znaki przestrzenne (znaki 3D).

Informacje na temat instalacji wodociągowych i hydrantów zewnętrznych umieszcza się na tabliczkach orientacyjnych. Na czerwonych umieszcza się informacje dotyczące hydrantu zewnętrznego, natomiast na białych - informacje dotyczące pozostałych elementów sieci.

Przykłady technologii i produktów

Nadziemny hydrant pożarowy JAFAR z podwójnym zamknięciem

Oferowany przez firmę JAFAR nadziemny hydrant pożarowy z podwójnym zamknięciem stanowi idealne rozwiązanie do zwiększenia bezpieczeństwa przeciwpożarowego. Został on wykonany z najwyższej jakości materiałów gwarantujących mu solidność:

• Kolumna to sferoidalna rura żeliwna, pokryta cynkiem i malowana powłoką epoksydową, która chroni przed korozją oraz wpływem promieni UV.
• Korek uszczelniający hydrantu ppoż. wyprodukowano z mosiądzu prasowanego, a ochronę przed wykręceniem zapewnia mu specjalny pierścień.
• Bezpieczeństwo gwarantuje również system powstrzymujący wypływ wody w przypadku złamania armatury, na przykład przy uderzeniu samochodu.

Producent zapewnia zgodność nadziemnego hydrantu pożarowego z podwójnym zamknięciem ze wszelkimi obowiązującymi normami. Firma JAFAR oferuje możliwość personalizacji produktu za sprawą pola herbowego, gdzie można wykonać odwzorowanie herbu miejskiego danej miejscowości z zachowaniem nienagannej precyzji i estetyki. Aby dodatkowo zadbać o niezawodność hydrantu pożarowego, firma JAFAR zapewnia całodobowy serwis na terenie całej Polski, obejmujący wszystkie swoje produkty.

Inne cechy funkcjonalne hydrantu ppoż. od firmy JAFAR:

• Gniazdo brązowe napawane, stanowiące monolityczną bryłę z korpusem dolnym, odporne na zarysowania i uszkodzenia powierzchni.
• Samoczynne całkowite odwodnienie z chwilą pełnego odcięcia przepływu.
• Podwójne zamknięcie przepływu, realizowane za pomocą kuli w komorze zaworowej.
• Zawór napowietrzający usytuowany w pokrywie, umożliwiający odwodnienie hydrantu.
• Możliwość wymiany korpusu górnego bez konieczności zamknięcia zasuwy odcinającej.
• Trzpień ze stali nierdzewnej z walcowanym gwintem i scalonym kołnierzem trzpienia.
• Uszczelnienie trzpienia o-ringowe, strefa o-ringowego uszczelnienia korka odseparowana od medium.
• Korek uszczelniający wykonany z mosiądzu prasowanego, zabezpieczony specjalnym pierścieniem przed wykręceniem.
• Element odcinająco-zamykający (grzyb) całkowicie zawulkanizowany gumą EPDM.
• Pole herbowe.
• Materiały zewnętrzne i wewnętrzne odporne na korozję.
• Odporny na środki dezynfekcyjne (sugerowany roztwór NaOCl).
• Kolumna ze stali nierdzewnej 1.4301, 1.4401.

Nadziemne hydranty AVK serii 84

Nadziemne hydranty AVK serii 84 mają wiele funkcji bezpieczeństwa i spełniają lub przekraczają wymagania normy PN-EN 14384. Hydranty zaprojektowane są z systemem podwójnego odcięcia przepływu. Kołnierze łączące kolumny nadziemną i podziemną są montowane ze specjalnymi tytanowymi tulejami, przeznaczonymi do złamania w przypadku uderzenia w hydrant. Kolumna nadziemna zewnętrznie pokryta powłoką z farby epoksydowej zgodnie z DIN 3476 część 1 i PN-EN 14901, dodatkowo powłoka poliestrowa odporna na działanie UV. Wewnątrz zastosowano emalię zgodnie z DIN 51178. Opcjonalnie na zewnątrz kolumny nadziemna i podziemna mogą być emaliowane na czerwono lub niebiesko zgodnie z DIN 51178.

Hydranty Wewnętrzne

Hydranty wewnętrzne to urządzenia przeciwpożarowe występujące w budynkach, umożliwiające bezpośredni pobór wody z wewnętrznej sieci wodociągowej. Ich celem jest ugaszenie pożarów z grupy A (pożary materiałów stałych) w zarodku. Dzięki nim możliwe jest podjęcie walki z ogniem zarówno z bliska, jak i z dalszych odległości - o wiele większych, niż przy użyciu gaśnicy.

Zastosowanie i typy

Hydranty wewnętrzne, jako część instalacji wodociągowej przeciwpożarowej, są wg nomenklatury europejskiej stałymi urządzeniami gaśniczymi.

• Hydranty wewnętrzne DN25 stosowane są w strefach pożarowych, które zakwalifikowane są do kategorii zagrożenia ludzi (ZL) - są to budynki zamieszkania zbiorowego oraz użyteczności publicznej.
• Hydranty wewnętrzne DN33 przeznaczone są do obiektów garażowych. Urządzenia te ze względu na brak węża stosowane są w nawodnionych pionach zasilanych przez sieć wodociągów oraz wozy strażackie.

Wymagania montażowe i wydajność

Instalując hydranty wewnętrzne, należy mieć na uwadze to, by ich zasięg obejmował całą powierzchnię obiektu (uwzględniając długość węża oraz zasięg strumienia wody). W przypadku hydrantów 52 długość węża nie powinna przekraczać 20 m, co zostało opisane w normie PN-EN 671-2 „Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Część 2: Hydranty wewnętrzne z wężem płasko składanym”.

W kwestii montażu pozostaje także wysokość hydrantów - zawory odcinające montuje się na wysokości 1,35 m od podłogi, choć dopuszczalne są niewielkie odchyły - do 0,1 m.

W przepisach prawnych zawarte są również informacje o minimalnej wydajności poboru wody z wewnętrznej instalacji wodnej. Aby hydrant mógł działać prawidłowo, ciśnienie wody na zaworze hydrantowym nie może być mniejsze niż 0,2 MPa. Wydajność hydrantów DN 33 z wężem półsztywnym powinna wynosić nie mniej niż 1,5 dm3/s (90 l/min). W hydrantach DN 33 stosowane są węże półsztywne gumowe o nominalnej średnicy 33 mm. Długość węża w hydrantach wynosi 20 m lub 30 m, w obu przypadkach wąż musi stanowić jeden odcinek. Na końcu węża zamontowana jest prądownica o średnicy dyszy pozwalającej uzyskać minimalną wydajność wody 1,5 dm3/s (90 l/min), przy określonym ciśnieniu na zaworze hydrantowym.

Oznakowanie hydrantów wewnętrznych

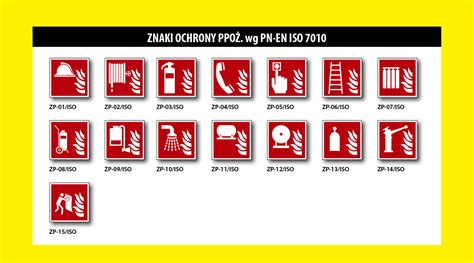

Do oznakowania hydrantów wewnętrznych stosuje się znaki bezpieczeństwa - znaki ochrony przeciwpożarowej. Oznakowanie ppoż. na hydrancie wewnętrznym powinno być zgodne z normą PN-EN ISO 7010:2012 (wcześniej było to PN-92-N-01256-01). Dla znaków ochrony ppoż. obowiązuje norma PN-EN ISO 7010, przy czym w dalszym ciągu można stosować znaki zgodne z wymaganiami wycofanej już normy PN-92/N-01256/01.

Produkcja hydrantów wewnętrznych

Firma Boxmet produkuje hydranty DN33 zgodnie z normą PN-EN 671-1 "Hydranty wewnętrzne".

Regulacje Prawne Dotyczące Hydrantów

Wymagania dotyczące hydrantów zewnętrznych i wewnętrznych, ich projektowania, montażu i konserwacji są ściśle określone w przepisach prawa polskiego. Podstawowe akty prawne obejmują:

• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2010 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz. U. Nr 124, poz. 1038). W zakresie wymagań, jakie powinny spełniać zewnętrzne hydranty przeciwpożarowe, ustawa odsyła nas do tego rozporządzenia.
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719). Rozporządzenie określa sposoby projektowania i warunki ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów.
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002, nr 75, poz. 690 z późn. zm.).
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. Nr 121, poz. 1137).
• Rozporządzenie Ministra Gospodarki z dnia 21 listopada 2005 r. w sprawie warunków technicznych, jakim powinny odpowiadać bazy i stacje paliw płynnych, rurociągi przesyłowe dalekosiężne służące do transportu ropy naftowej i produktów naftowych i ich usytuowanie (Dz. U. Nr 243 z 2005 r. poz. 2063). Jest ono podstawą do określania kryteriów projektowania hydrantów zewnętrznych na terenie baz paliw płynnych.
• Norma PN-EN 671-1/2 dla hydrantów wewnętrznych.
• Norma PN-EN ISO 7010 dla oznakowania hydrantów wewnętrznych.
