Hydranty Zewnętrzne: Rola, Przepisy i Lokalizacja na Mapie Zagospodarowania

Hydrant zewnętrzny jest kluczowym elementem sieci wodociągowej, stanowiącym źródło wody do celów przeciwpożarowych. Jego prawidłowe zaprojektowanie, rozmieszczenie i oznakowanie ma fundamentalne znaczenie dla efektywności działań ratowniczo-gaśniczych. W sytuacjach kryzysowych, kiedy liczy się każda minuta, szybkie zlokalizowanie najbliższego hydrantu czy też zbiornika wodnego niejednokrotnie decyduje o skuteczności w gaszeniu pożarów.

Podstawy Prawne i Wymagania dotyczące Hydrantów Zewnętrznych

Prawo budowlane nakłada obowiązek projektowania i budowania obiektów w sposób zgodny z przepisami i zasadami technicznymi, zapewniając spełnienie podstawowych wymagań dotyczących bezpieczeństwa pożarowego. Dla niektórych obiektów konieczne jest zapewnienie przeciwpożarowego zaopatrzenia w wodę do zewnętrznego gaszenia pożaru. Kluczowym dokumentem określającym wymagania dla sieci wodociągowej przeciwpożarowej, w tym hydrantów zewnętrznych, jest Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 roku w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz.U. 2009 nr 124 poz. 1030). W tym akcie prawnym znajdują się szczegółowe regulacje dotyczące niemal każdego aspektu związanego z hydrantami zewnętrznymi, w tym sposobów określania wymaganej ilości wody do celów ppoż.

Kluczowe Akty Prawne

Do najważniejszych przepisów związanych z ochroną przeciwpożarową oraz zaopatrzeniem w wodę należą:

• Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej.
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719).
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz. U. Nr 124, poz. 1030).
• Ustawa z dnia 7 lipca 1994 r. Prawo budowlane.
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75, poz 690).
• Rozporządzenie Ministra Gospodarki z dnia 21 listopada 2005 r. w sprawie warunków technicznych, jakim powinny odpowiadać bazy i stacje paliw płynnych, rurociągi przesyłowe dalekosiężne służące do transportu ropy naftowej i produktów naftowych i ich usytuowanie (Dz. U. Nr 243 z 2005 r. poz. 2063).
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. Nr 121, poz. 1137).

Wymagania dla Sieci Wodociągowych Przeciwpożarowych

Sieć wodociągowa stanowiąca źródło wody do celów przeciwpożarowych, zwana dalej „siecią wodociągową przeciwpożarową”, powinna być zasilana z pompowni przeciwpożarowej, zbiornika wieżowego, studni lub innych urządzeń. Muszą one zapewniać wymaganą wydajność i odpowiednie ciśnienie w hydrantach zewnętrznych przez co najmniej 2 godziny. Sieć ta powinna zapewniać wydajność nie mniejszą niż 5 dm³/s i ciśnienie w hydrancie zewnętrznym nie mniejsze niż 0,1 MPa przez co najmniej 2 godziny.

Przepisy wskazują, że sieci wodociągowe ppoż. powinno wykonywać się jako sieci obwodowe. Poza obszarami miejskimi, gdzie łączna wymagana ilość wody nie przekracza 20 dm³/s, dopuszczalna jest jednak budowa sieci rozgałęzieniowej. Dopuszcza się również budowę odgałęzień z sieci obwodowej w celu zasilania hydrantów zewnętrznych. W przypadku, gdy łączna wymagana ilość wody przekracza 30 dm³/s, sieć obwodową zasila się w dwóch punktach znajdujących się w możliwie największej odległości od siebie, nie mniejszej jednak niż 1/4 obwodu sieci.

Sieć wodociągową przeciwpożarową, dla której łączna wymagana ilość wody przekracza 20 dm³/s, należy tak zaprojektować i budować, aby możliwe było jednoczesne pobieranie wody z dwóch sąsiednich hydrantów zewnętrznych.

Obowiązek Instalacji Hydrantów Zewnętrznych

Hydranty zewnętrzne muszą być stosowane w jednostkach osadniczych o liczbie mieszkańców przekraczającej 100 osób, które nie stanowią zabudowy kolonijnej. Dodatkowo w hydranty wyposażone powinny być położone w ich granicach:

• Budynki użyteczności publicznej.
• Budynki zamieszkania zbiorowego.
• Obiekty produkcyjne i magazynowe (jeśli ich kubatura przekracza 2500 m³ lub ich powierzchnia przekracza 500 m² - wymagania mogą zależeć od gęstości obciążenia ogniowego i powierzchni strefy pożarowej, zgodnie z §6 i tabelą nr 2 rozporządzenia).
• Każda stacja paliw płynnych ze zbiornikami o łącznej pojemności do 200 m³ i stacje gazu płynnego (wymaga się 10 dm³/s).

Obowiązek przyłączenia do sieci hydrantowej dotyczy ponadto obiektów użyteczności publicznej lub zamieszkania zbiorowego, w których jednocześnie może przebywać ponad 50 osób, jeśli posiadają wyznaczoną strefę pożarową o powierzchni ponad 1000 m². Dla pozostałych obiektów budowlanych woda do celów ppoż. do zewnętrznego gaszenia pożaru jest zapewniana w ramach ilości wody przewidywanych dla jednostek osadniczych, nie mniejszej jednak niż 10 dm³/s.

Dokumentacja Techniczna Hydrantów

Każdy zainstalowany hydrant zewnętrzny musi odpowiadać nie tylko regulacjom prawnym, ale również posiadać niezbędną dokumentację techniczną. Hydranty zewnętrzne, montowane na sieciach wodociągowych, muszą legitymować się co najmniej w dniu produkcji:

• Aprobatą techniczną (lub Krajową Oceną Techniczną - KOT).
• Atestem higienicznym Państwowego Zakładu Higieny (PZH).
• Świadectwem dopuszczenia CNBOP-PIB do użytkowania w ochronie przeciwpożarowej.

Brak któregokolwiek z tych dokumentów uniemożliwia wprowadzenie danego hydrantu do użytku.

Rodzaje i Parametry Techniczne Hydrantów Zewnętrznych

Hydranty zewnętrzne to urządzenia umożliwiające pobór wody do celów przeciwpożarowych bezpośrednio z sieci wodociągowych. Zgodnie z normami europejskimi (EN), które zostały dostosowane na potrzeby polskie, rozróżnia się hydranty pożarowe zewnętrzne nadziemne (norma PN-EN 14384:2009) oraz hydranty pożarowe zewnętrzne podziemne (norma PN-EN 14339).

Hydrant Nadziemny a Podziemny

Co do zasady, zaleca się instalowanie na sieci wodociągowej hydrantów zewnętrznych nadziemnych. Są one zdecydowanie łatwiejsze do zlokalizowania, a do skorzystania z nich nie jest konieczne stosowanie dodatkowego sprzętu, co zapewnia szybszy dostęp do zasobów wody. Stosowanie hydrantów zewnętrznych podziemnych jest dopuszczalne, jeśli instalacja hydrantów nadziemnych jest szczególnie utrudniona lub niewskazana, np. w obiektach budowlanych produkcyjnych i magazynowych, lub ze względu na utrudnienia w ruchu drogowym czy pieszych.

Średnice Nominalne i Wydajność

Na sieci wodociągowej przeciwpożarowej stosuje się hydranty zewnętrzne nadziemne o średnicy nominalnej DN 80. Możliwe jest instalowanie hydrantów podziemnych DN 80 w uzasadnionych przypadkach. Dla zapewnienia możliwości intensywnego czerpania wody na sieciach wodociągowych o średnicy nominalnej nie mniejszej niż DN 250 powinny być instalowane hydranty nadziemne DN 100 lub DN 150.

Wydajność nominalna hydrantu zewnętrznego, przy ciśnieniu nominalnym 0,2 MPa mierzonym na zaworze hydrantowym podczas poboru wody, w zależności od jego średnicy nominalnej (DN), nie może być mniejsza niż:

• dla hydrantu nadziemnego DN 80 - 10 dm³/s;
• dla hydrantu nadziemnego DN 100 - 15 dm³/s;
• dla hydrantu podziemnego DN 80 - 10 dm³/s;
• dla hydrantu nadziemnego DN 80 na sieci, o której mowa w § 9 ust. 2 rozporządzenia - 5 dm³/s.

Hydranty powinny być wyposażone w odcięcia, które umożliwiają odłączenie ich od sieci. Odcięcia te muszą pozostawać w położeniu otwartym podczas normalnej eksploatacji sieci. Maksymalne ciśnienie hydrostatyczne w sieci wodociągowej przeciwpożarowej nie może przekraczać 1,6 MPa.

Lokalizacja i Oznakowanie Hydrantów Zewnętrznych

Lokalizacja i oznakowanie hydrantów zewnętrznych są kluczowe dla ich szybkiego odnalezienia w razie potrzeby. Hydranty zewnętrzne umieszcza się wzdłuż dróg i ulic, a także przy ich skrzyżowaniach. Przepisy wskazują precyzyjne wymagania dotyczące ich rozmieszczenia.

Zasady Rozmieszczania Hydrantów

Zgodnie z §10 ust. 4 Rozporządzenia MSWiA z 2009 r., należy zachować następujące odległości:

• Odległość pomiędzy dwoma sąsiadującymi ze sobą hydrantami nie powinna przekraczać 150 metrów.
• Odległość od zewnętrznej krawędzi jezdni lub drogi wyznaczona została na maksymalnie 15 metrów.
• Jeśli hydranty zewnętrzne przeznaczone są do chronienia konkretnego obiektu, pierwszy (najbliższy) z nich umieszczony powinien być w odległości do 75 metrów od obiektu.
• Kolejne hydranty wymagane do ochrony obiektu powinny być rozmieszczone w odległości do 150 metrów od siebie.
• Hydrant zawsze powinien być odsunięty od ściany chronionego budynku na minimum 5 metrów.

Poza obszarami miejskimi odległości między hydrantami powinny być dostosowane do gęstości istniejącej i planowanej zabudowy. Organy Państwowej Straży Pożarnej dokonują określenia potrzeb w zakresie instalowania hydrantów w ramach opiniowania projektów studium uwarunkowań i kierunków zagospodarowania przestrzennego gminy oraz projektów miejscowych planów zagospodarowania przestrzennego.

Oznakowanie Hydrantów Zewnętrznych

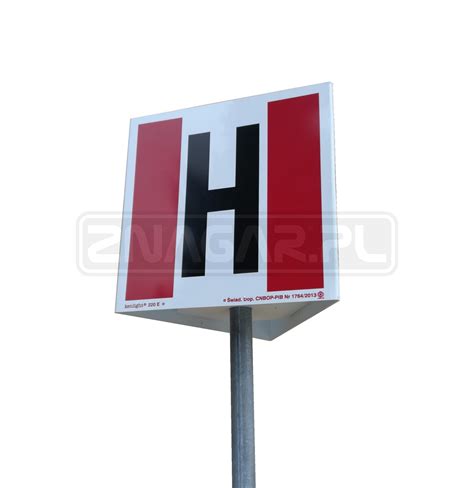

Miejsce usytuowania hydrantu zewnętrznego należy oznakować znakami zgodnymi z Polskimi Normami. Do oznakowania hydrantów zewnętrznych stosuje się biało-czerwone tabliczki i znaki przestrzenne zgodne z normą Znaki bezpieczeństwa. Techniczne środki przeciwpożarowe, posiadające świadectwo dopuszczenia CNBOP. Na znaku widnieje czarna litera „H” na białym tle. Oprócz tradycyjnych tabliczek z piktogramem do oznakowania hydrantu zewnętrznego można stosować również znaki przestrzenne (znaki 3D), co zapewnia ich widoczność z każdej strony.

Hydrant zewnętrzny podziemny oznaczany jest tablicą orientacyjną - tablicą z informacjami umożliwiającymi dokładne zlokalizowanie miejsca, w którym umieszczona jest klapa zakrywająca dostęp do hydrantu. Na czerwonym znaku z białą obwódką umieszczone są białe piktogramy informujące o obecności hydrantu - biała litera H - średnicy zaworu hydrantu podziemnego oraz kierunku położenia względem znaku i odległości, jaką trzeba pokonać, by znaleźć hydrant. Oznaczenia lokalizujące hydrant zewnętrzny podziemny zazwyczaj pokazują jedną lub dwie odległości, w zależności od tego, czy pokrywa hydrantu znajduje się na wysokości znaku, czy należy przemieścić się jeszcze w prawo lub w lewo.

Hydrant zewnętrzny nadziemny, najczęściej ma kolor czerwony (niekiedy spotkać można hydranty w kolorze czarnym lub szarym) - co wyróżnia go z otoczenia. Znak hydrant zewnętrzny nadziemny to kwadratowa tabliczka w kolorze białym i dużą, czarną literą H w środku. Po obu stronach litery umieszczone są dwa czerwone prostokąty. Może znajdować się na samym hydrancie lub na wysięgniku, co zwiększa jego widoczność.

Do oznakowania hydrantów wewnętrznych stosuje się znaki bezpieczeństwa - znaki ochrony przeciwpożarowej zgodne z normą PN-EN ISO 7010.

Mapy i Aplikacje Wspomagające Zarządzanie Hydrantami

Jednym z zadań przypisanych samorządom gminnym w Polsce jest zapewnienie bezpieczeństwa obywateli oraz ochrony przeciwpożarowej. Doświadczenie pokazuje, jak często w czasie pożaru pojawiają się problemy ze znalezieniem najbliższego hydrantu. W celu poprawy tej sytuacji coraz częściej stosowane są cyfrowe mapy i aplikacje do lokalizacji hydrantów.

Przykładem takiego rozwiązania jest aplikacja e-hydranty.pl, która znacząco przyczynia się do poprawy bezpieczeństwa mieszkańców poprzez możliwość szybkiego zlokalizowania najbliższego hydrantu. Korzystając z jakiegokolwiek mobilnego urządzenia, strażacy są w stanie bardzo szybko i precyzyjnie zlokalizować hydrant w najbliższej okolicy. Dodatkowym atutem takich aplikacji jest ich prostota w obsłudze.

Aplikacje do mapowania hydrantów to również bardzo ciekawe narzędzia, które mogą spełniać istotną rolę w zarządzaniu sieciami zewnętrznymi i systemem ppoż. Dzięki możliwości precyzyjnej lokalizacji istniejących hydrantów Straż Pożarna ma ułatwione zadanie podczas akcji gaśniczych, gdzie każda chwila jest kluczowa. Systemy te mogą również ułatwić nadzorowanie sieci pod kątem zainstalowanych przy hydrantach zasuw oraz planowanie prac serwisowych i przeglądów.

Zebrane dane o lokalizacji hydrantów mogą być przesyłane do serwerów, takich jak AbakusOSM, gdzie po weryfikacji i moderacji zostają dodane do bazy danych projektu OpenStreetMap. Dzięki temu mapa hydrantów jest stale aktualizowana i uzupełniana, często również przez samych użytkowników, co tworzy cenne, ogólnodostępne źródło informacji. Proces ten pozwala na zbieranie informacji o położeniu geograficznym hydrantów z podziałem na ich rodzaje i typy, co ma znaczący wpływ na szybkość i skuteczność interwencji służb ratunkowych.
