Rozdzielacze grzejnikowe: klucz do efektywnej instalacji centralnego ogrzewania

Czym jest rozdzielacz do grzejników?

Rozdzielacz do grzejników jest centralnym elementem instalacji centralnego ogrzewania (CO), który odpowiada za rozdzielenie gorącej wody grzewczej na poszczególne obiegi z grzejnikami lub ogrzewaniem podłogowym. W branży instalacyjnej przyjęło się, że pod mianem rozdzielacza wszyscy rozumieją zestaw/element instalacji służący do rozdzielenia głównego czynnika grzewczego na mniejsze strumienie, zasilające poszczególne pętle ogrzewania podłogowego bądź grzejniki.

W praktyce rozdzielacz działa jak kolektor, do którego doprowadzana jest woda z kotła lub pompy ciepła, a następnie rozprowadzana rurami do kilku grzejników lub obiegów podłogowych. Rozdzielacz to element instalacji hydraulicznej przeznaczony do podziału jednego strumienia medium roboczego na wiele niezależnych obwodów. Jego podstawową funkcją jest równomierne i kontrolowane rozprowadzenie medium - najczęściej wody grzewczej lub użytkowej - do poszczególnych pętli instalacji.

Rozdzielacz pełni również funkcję punktu kontrolnego, gdzie można zamontować zawory odcinające, odpowietrzniki oraz manometry do monitorowania pracy całej instalacji. Zastosowanie rozdzielaczy w punkcie rozdzielnym pozwoliło dodatkowo na możliwość kontroli i odcięcia poszczególnych odbiorników ciepła, np. grzejników, a ich wyposażenie w dodatkowe elementy regulacyjne rozszerzyło ich zastosowanie do ogrzewań płaszczyznowych, dając możliwość kontroli i regulacji z jednego miejsca.

Schemat działania rozdzielacza grzewczego z zaznaczonymi obiegami i rurami

Budowa i rodzaje rozdzielaczy grzewczych

W skład rozdzielacza wchodzi belka rozdzielająca (zasilająca) i belka zbierająca (powrotna) oraz wyposażenie dodatkowe zależne od przeznaczenia danego zestawu. Może on zawierać także zawory regulacyjne, wkładki zaworowe, rotametry/przepływomierze, zespół odpowietrzająco-spustowy, korki. Całość umieszczona jest w szafce podtynkowej lub natynkowej.

Materiały wykonania

Rozdzielacze pracują w określonym zakresie ciśnienia i temperatury, który zależy od materiału wykonania oraz przeznaczenia instalacyjnego. Modele stosowane w instalacjach grzewczych są przystosowane do pracy przy temperaturach do 90°C oraz ciśnieniu roboczym do 6 bar. Belka górna i dolna, czyli zasilająca i powrotna o przekroju okrągłym lub z rury o profilu kwadratowym to podstawowy element rozdzielaczy. Mogą być wykonywane z metali lub z tworzyw sztucznych, np. poliamidu.

Mosiądz

Mosiądz jest materiałem od lat stosowanym w elementach instalacji hydraulicznych. Przemawia za nim dobra odporność mechaniczna oraz stabilność wymiarowa. Rozdzielacze mosiężne znoszą typowe obciążenia występujące w instalacjach grzewczych i sanitarnych, takie jak zmienne temperatury, ciśnienie robocze czy wielokrotne cykle nagrzewania i chłodzenia. Najpopularniejsze są belki wykonane z profili mosiężnych, najczęściej z mosiądzu CW617N (MO58), CW614N (MO58A) lub CW508L (M63). Mają one długą trwałość, a pogrubienia profilu w górnej i dolnej części, ze względu na większą liczbę zwojów gwintu, pozwalają na pewny montaż elementów wyposażenia, również przez instalatorów. Dla podniesienia estetyki, niektóre mosiężne belki rozdzielacza są powleczone niklem. Dostępne są również na rynku belki wykonane z rur mosiężnych, gdzie otwory pod nyple przyłączeniowe wykonuje się metodą termowiercenia.

Stal nierdzewna

Od pewnego czasu szeroką popularność zyskują belki wykonane ze stali nierdzewnej, zapewniające długą trwałość połączoną z efektownym wyglądem. Stal nierdzewna wyróżnia się bardzo wysoką odpornością na korozję, co ma szczególne znaczenie w instalacjach narażonych na zmienną jakość medium lub długotrwałą eksploatację bez ingerencji serwisowej. Rozdzielacze ze stali nierdzewnej zachowują swoje właściwości nawet w trudniejszych warunkach pracy, gdzie mogą występować wahania parametrów wody lub okresowe przestoje instalacji.

Technopolimer (materiał kompozytowy)

Rozdzielacz może być wykonany z technopolimeru przeznaczonego do zastosowań w instalacjach grzewczych i chłodniczych. Materiał ten charakteryzuje się wysoką odpornością na obciążenia mechaniczne przy zachowaniu stabilności kształtu, niską podatnością na pękanie oraz minimalną chłonnością wilgoci. Wyróżnia się także dużą odpornością na odkształcenia termiczne, co czyni go szczególnie przydatnym w środowiskach o zmiennych temperaturach. Technopolimer ten jest kompatybilny z roztworami glikolu oraz innymi dodatkami stosowanymi w systemach grzewczych. Wybór pomiędzy mosiądzem a stalą nierdzewną lub technopolimerem powinien wynikać z realnych warunków pracy instalacji, a nie wyłącznie z preferencji użytkownika.

Porównanie rozdzielaczy mosiężnych, ze stali nierdzewnej i kompozytowych (infografika)

Liczba sekcji i zastosowanie

Zanim wybierzesz rozdzielacz, zwróć uwagę na liczbę sekcji. Typ instalacji: rozdzielacze do grzejników różnią się od tych do ogrzewania podłogowego. Propozycja producentów w dużej mierze obejmuje zarówno rozdzielacze modułowe, składające się z kompletnych belek z dwoma, trzema lub czterema obiegami do skręcania w zestawy lub zmontowanych już gotowych rozdzielaczy z pełnym wyposażeniem. Gotowe zestawy rozdzielaczy umożliwiają podłączenie od 2 do 12 obiegów/sekcji. Zaleta tak przygotowanych zestawów to przede wszystkim szybki montaż i pewność szczelności podłączeń. Liczba sekcji powinna wynikać z liczby obwodów, a nie z metrażu budynku.

  • Rozdzielacz 2 sekcje: Ten wariant przeznaczony jest do niewielkich instalacji oraz do wydzielonych stref grzewczych, gdzie liczba obwodów jest jasno określona i nie ma potrzeby dalszej rozbudowy. Najczęściej stosuje się go w mieszkaniach, małych domach jednorodzinnych lub jako rozdzielacz obsługujący jedną kondygnację albo konkretną część budynku.
  • Rozdzielacz 6 sekcji: Dobrze sprawdza się tam, gdzie instalacja ma być czytelna i łatwa w regulacji, bez konieczności zaawansowanego bilansowania.
  • Rozdzielacz 8 sekcji: To rozwiązanie stosuje się w średnich instalacjach, najczęściej w domach jednorodzinnych o standardowym metrażu. Osiem obwodów pozwala na sensowny podział instalacji na strefy, bez konieczności łączenia pomieszczeń w jedną pętlę „na siłę”. W porównaniu do mniejszych urządzeń, rozdzielacz 8 sekcji zapewnia większą elastyczność w regulacji i lepszą kontrolę nad hydrauliką.
  • Rozdzielacz 10 sekcji: Urządzenie znajduje zastosowanie w większych budynkach oraz w instalacjach wielostrefowych, gdzie liczba obwodów przekracza standardowe minimum. Dziesięć sekcji umożliwia precyzyjne bilansowanie instalacji i logiczny podział obiegów, bez nadmiernego wydłużania pętli.
  • Rozdzielacz 12 sekcji: Model przeznaczony do rozbudowanych instalacji, w których liczba obwodów wynika z dużej powierzchni lub złożonego układu pomieszczeń. Pozwala prowadzić pętle o rozsądnej długości, a to pozwala zachować równomierność grzania.
  • Rozdzielacz 14 sekcji: Urządzenie stosowane w bardzo dużych instalacjach o dużej liczbie obwodów. Przy czternastu obwodach prawidłowe bilansowanie instalacji jest kluczowe dla jej stabilnej pracy.

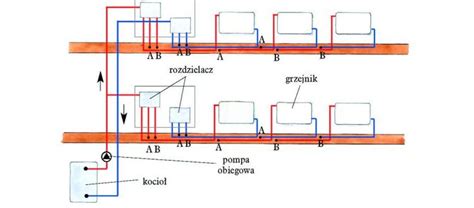

Schemat rozdzielacza z różnymi liczbami sekcji w instalacji grzewczej

Szczegółowe elementy wyposażenia rozdzielacza

Belki zasilające i powrotne

Rozdzielacz składa się z belki zasilającej wyposażonej w zawory równoważące z wbudowanymi przepływomierzami oraz belki powrotnej z zaworami odcinającymi, przystosowanymi do montażu siłowników termoelektrycznych. Medium zasilające trafia do belki zasilającej, gdzie zostaje rozdzielone na poszczególne obwody. Po oddaniu ciepła medium wraca obiegami do belki powrotnej i dalej do źródła zasilania. Dwa uchwyty utrzymują obie belki w określonej przez producenta odległości. Na rynku występują dwa warianty odległości pomiędzy osiami belek: 210 mm i 235 mm, szerokość zaś pomiędzy poszczególnymi obiegami na belce to w standardzie 50 mm. Jeśli będzie mniej np. 35 mm, to montaż jest znacznie trudniejszy.

Wkładki zaworowe i zawory odcinające

Wkładki zaworowe i zawory kulowe to kolejny element możliwy do zastosowania w obu typach instalacji - i grzejnikowej, i płaszczyznowej. Występują one najczęściej w rozmiarze M30x1,5, rzadziej pojawiają się w rozmiarze M28x1,5. Pozwalają one na odcięcie obiegu za pomocą dołączanego kapturka lub pokrętła możliwego do zainstalowania. W instalacji grzejnikowej pełnią tylko funkcję odcinającą, zaś w ogrzewaniu płaszczyznowym, także funkcję regulacyjną dla pętli grzewczych. Regulacja polega na otwieraniu zaworu za pomocą klucza imbusowego o odpowiednią ilość obrotów, dobraną na podstawie wcześniejszych wyliczeń lub z nomogramu charakterystyki hydraulicznej rozdzielacza.

Belka powrotna jest wyposażona w zawory odcinające. Za pomocą zaworów odcinających można regulować przepływ do poszczególnych obiegów oraz całkowicie odciąć obieg. Zawór odcinający wyposażony jest w trzpień ze stali nierdzewnej z podwójnym uszczelnieniem O-Ring. Uszczelnienie ma specjalny kształt, który minimalizuje spadki ciśnienia i hałas generowany przez przepływające medium.

Główną funkcją zaworów jest współpraca z elementami wykonawczymi regulatorów temperatury. Podstawowym elementem jest głowica termostatyczna z wyniesionym czujnikiem temperatury podłączonym kapilarą. Wadą jest maksymalna długość przewodu kapilarnego, najczęściej wynosząca tylko około 5 m. Lepszym rozwiązaniem jest zastosowanie siłowników termoelektrycznych podłączonych elektrycznie do termostatów pokojowych lub całych systemów sterujących temperaturą w budynku. W tym miejscu należałoby zwrócić uwagę na montaż odpowiednich siłowników od razu dostosowanych do gwintu na zaworze w rozdzielaczu. Stosowanie wszelkiego rodzaju adapterów i przejściówek pomiędzy gwintami M28x1,5 i M30x1,5 nie zawsze może dać pozytywne efekty, problemem może się okazać zbyt krótki trzpień zaworu. Wtedy zakres ruchu siłownika może nie pokrywać się w pełni z zakresem ruchu trzpienia zaworu. Zawory kulowe odcinające umożliwiają szybkie wyłączenie całego rozdzielacza lub pojedynczych obwodów bez konieczności opróżniania instalacji. Jest to szczególnie istotne podczas prac serwisowych, modernizacji lub usuwania awarii. Dzięki nim możliwe jest prowadzenie prac punktowo, bez wpływu na pozostałą część systemu.

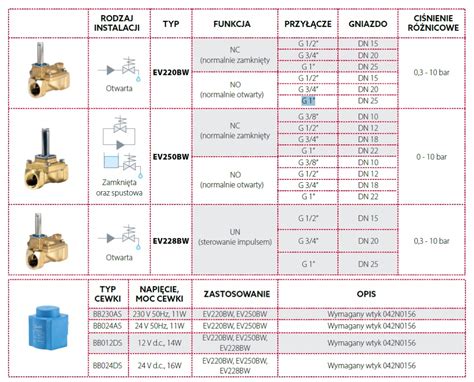

Zdjęcie zaworów odcinających i regulacyjnych z siłownikami w rozdzielaczu

Przepływomierze

Belka zasilająca wyposażona jest w zawory równoważące z wbudowanymi przepływomierzami. Za pomocą zaworów równoważących, które mają specjalny stożkowy element zamykający, można regulować przepływ do poszczególnych obiegów, zgodnie z wymaganiami, jednocześnie odczytując ustawienie na przepływomierzu ze skalą 1-4 l/min. Upraszcza to proces równoważenia obiegów bez konieczności stosowania wykresów odniesienia. Po regulacji, zawór można zablokować za pomocą nakrętki zabezpieczającej, przed niepotrzebną manipulacją.

Przepływomierze montuje się na jednej z belek, a służą do mierzenia natężenia przepływu na poszczególnych obiegach i do wykonywania precyzyjnej regulacji przepływu na tych obiegach. Mogą być z tworzywa lub ze szkła. Najpopularniejsze są przepływomierze mechaniczne, natomiast od niedawna pojawiły się na rynku przepływomierze magnetyczne. Obsługa obydwu typów jest identyczna, nastawę wymaganego przepływu ustala się, obracając pomiarową część przepływomierza. Dodatkowo można zaznaczyć ustalony przepływ poprzez przesunięcie na rurce pomiarowej opaski znacznika, blokada nastawy następuje poprzez założenie na przepływomierz kapturka blokującego. Większość przepływomierzy pozwala na montaż rozdzielacza w dowolnym położeniu, również odwróconym. Przepływomierze umożliwiają dokładne ustawienie przepływu w każdym obwodzie, co pozwala na wyrównanie pracy całej instalacji. Typowy zakres regulacji wynosi 0-5 l/min, jednak rzeczywiste wartości zależą od długości pętli i zapotrzebowania cieplnego danego obszaru. Bez przepływomierzy regulacja większych instalacji jest czasochłonna i opiera się głównie na metodzie prób i korekt.

Zdjęcie przepływomierza z widoczną skalą i możliwością regulacji

Odpowietrzniki i zawory spustowe

Każdy rozdzielacz potrzebuje odpowietrznika i zaworu spustowego. Często są już w komplecie, ale można je też dokupić później. Zakończenia rozdzielacza wyposażono w automatyczne odpowietrzniki oraz zawory do napełniania i opróżniania instalacji. Odpowietrzniki umieść na najwyższym punkcie rozdzielacza - mogą to być odpowietrzniki automatyczne lub manualne, które zapobiegają gromadzeniu się powietrza w instalacji. Odpowietrznik zawiera gumowy element odpowiadający za usuwanie powietrza. Odpowietrznik mocowany jest za pomocą zacisku co znacznie ułatwia konserwację. Zabezpieczenie higroskopijne dodatkowo chroni przed ewentualnym wydostaniem się wody na zewnątrz. W instalacjach ogrzewania podłogowego należy stosować odpowietrzniki ręczne, gdyż odpowietrzniki automatyczne mogą podsysać powietrze do instalacji w przypadku wystąpienia podciśnienia na belce powrotnej. W niektórych rozdzielaczach belki mają króciec do odpowietrznika, pod nim zaś drugi do zamontowania zaworu spustowego. Wersje zaś rozdzielaczy dedykowanych do ogrzewań płaszczyznowych mogą być wyposażane w kompletne zespoły odpowietrzająco-spustowe.

Termometry cyfrowe

Po obu stronach każdej z belek znajduje się termometr LCD o zakresie temperatury 24 - 48 °C. Wyświetlacze termometrów podświetlają się na zielono aby odczyt był łatwy nawet w warunkach słabego oświetlenia.

Montaż i podłączenie rozdzielacza do instalacji CO

Podłączenie rozdzielacza do grzejników to istotny etap podczas montażu instalacji centralnego ogrzewania w domu. Dziś już praktycznie nikt nie stosuje instalacji z rozprowadzeniem starego typu z pionami i gałązkami do grzejników. Związane jest to głównie z faktem, że obecnie najpopularniejsze są systemy rurowe z tworzyw sztucznych gwarantujące wieloletnią bezawaryjną pracę. Rury prowadzone są bezpośrednio z jednego centralnego punktu rozdzielczego do poszczególnych odbiorników. Ukrywa się je w przegrodach budowlanych, pionowych i poziomych. Rozdzielacze współpracują z rurami PEX, PERT, także w wariantach wielowarstwowych.

Wybór miejsca montażu

Aby wszelkiego rodzaju szumy z instalacji nie przedostawały się na zewnątrz oraz aby jak najbardziej je ograniczyć ze względu na wzmacniające odgłosy szafki instalacyjne, w których są montowane, stosuje się izolatory gumowe.

Podłączenie przewodów zasilających i powrotnych

Pierwszym krokiem jest prawidłowe podłączenie przewodów zasilających i powrotnych do rozdzielacza. Zazwyczaj rozdzielacz posiada dwie listwy: jedną zasilającą (doprowadzającą gorącą wodę), drugą powrotną (odprowadzającą schłodzoną wodę). W praktyce podłącz przewód zasilający (z kotła lub pompy ciepła) do króćca oznaczonego jako „zasilanie” lub „dopływ”. Przewód powrotny od rozdzielacza podłącz do króćca „powrót”.

Podłączenie obiegów grzewczych

Na każdym obiegu rozdzielacza zamontuj zawory termostatyczne, które umożliwią regulację temperatury w poszczególnych pomieszczeniach. Po zamontowaniu wszystkich elementów i podłączeniu rur PEX lub miedzianych do rozdzielacza oraz grzejników, należy dokładnie sprawdzić szczelność instalacji. Rozdzielacz PEX sprawdzi się w instalacjach prowadzonych w układzie, gdzie każdy obwód ma osobne zasilanie i powrót. Takie rozwiązanie porządkuje hydraulikę i upraszcza regulację. W podłogówce rozdzielacz PEX jest standardem. Umożliwia on równomierne zasilanie pętli o różnych długościach oraz ich precyzyjne bilansowanie. W instalacjach grzejnikowych rozdzielacz PEX zastępuje klasyczny układ trójnikowy.

JAK ZAMONTOWAĆ ROZDZIELACZ OGRZEWANIA PŁYNNEGO: Instrukcje i porady dotyczące prawidłowej instalacji nowego rozdzielacza

Regulacja, odpowietrzanie i eksploatacja rozdzielacza

Regulacja przepływu

Po prawidłowym podłączeniu rozdzielacza należy przeprowadzić regulację przepływu w poszczególnych obiegach. Ustaw zawory termostatyczne tak, aby temperatura była optymalna w każdym pokoju. Każdy obwód może mieć ustawiony własny przepływ, niezależnie od pozostałych.

Odpowietrzanie instalacji

Odpowietrzanie to proces, który usuwa powietrze z instalacji. Powietrze gromadzące się w rurach i rozdzielaczu może powodować szumy, spadki wydajności i nierównomierne ogrzewanie. Zakończenie rozdzielacza wyposażone jest w automatyczny odpowietrznik z zabezpieczeniem higroskopijnym, króciec odpowietrzający oraz zawór napełniania/spustu.

Konserwacja i kontrola

Rozdzielacze nie wymagają stałej obsługi ani ingerencji w trakcie normalnej pracy instalacji. Jednak rekomendujemy kontrolę przepływów co najmniej raz w sezonie grzewczym oraz korektę ustawień po pierwszym okresie pracy, gdy instalacja się ustabilizuje. Warto również okresowo sprawdzić szczelność połączeń i działanie elementów regulacyjnych. Aby instalacja grzewcza działała bezproblemowo przez wiele lat, regularnie kontroluj stan rozdzielacza i jego elementów.

Rozdzielacze w instalacjach mieszanych (ogrzewanie podłogowe i grzejnikowe)

Rozdzielacze w instalacjach mieszanych umożliwiają obsługę różnych systemów z jednego punktu. W przypadku instalacji łączącej ogrzewanie podłogowe z grzejnikowym, rozdzielacz musi być wyposażony w dodatkowe elementy, takie jak mieszacz termiczny, który obniża temperaturę zasilania podłogówki. Każdy obieg powinien mieć osobną regulację przepływu, a system sterowania musi umożliwiać niezależną kontrolę temperatury w różnych strefach domu. Można łączyć ogrzewanie podłogowe i grzejniki na jednym rozdzielaczu, jeśli rozdzielacz ma wolną sekcję. Tylko wtedy, gdy instalacja wymaga różnych temperatur zasilania, np. podłogówka potrzebuje niższej temperatury niż grzejniki, stosuje się mieszacz termiczny. Rozdzielacze do ogrzewania podłogowego na dobre zadomowiły się na europejskim rynku instalacyjnym. Takie rozwiązania przyspieszają prace montażowe, jak również podnoszą bezpieczeństwo instalacji.

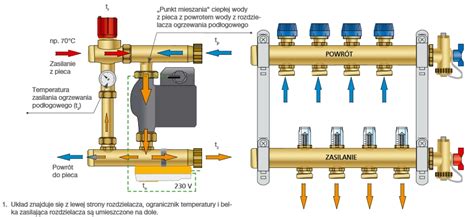

Schemat instalacji mieszanej z rozdzielaczem, grzejnikami i ogrzewaniem podłogowym

Najczęściej popełniane błędy

Aby uniknąć najczęstszych błędów, należy zwrócić uwagę na kilka kluczowych aspektów:

  • Błędne podłączenie zasilania i powrotu - prowadzi do braku ciepła w grzejnikach lub ich nieprawidłowej pracy.
  • Niedokładne uszczelnienie gwintów - przyczynia się do przecieków i awarii instalacji.
