Sieć wodociągowa przeciwpożarowa to jeden z podstawowych elementów chroniących nas przed skutkami pożarów. Zapewniają one szybki dostęp do stałego źródła wody dla jednostek ochrony przeciwpożarowej niemal w każdym miejscu i w każdym czasie. Jednym z podstawowych, a jednocześnie najbardziej charakterystycznych elementów sieci wodociągowej są hydranty zewnętrzne - w tym hydranty nadziemne - najczęściej czerwone lub czarne urządzenia, niejednokrotnie stanowiące ozdobę ulic w miastach i na wsiach, oraz hydranty podziemne, po których najczęściej bezwiednie przechodzimy, spacerując ulicami miast.
Niniejszy artykuł stanowi kompleksowy przewodnik po przepisach regulujących hydranty zewnętrzne w Polsce, ze szczególnym uwzględnieniem hydrantów nadziemnych. Omówimy kluczowe akty prawne, wymagania dotyczące instalacji, lokalizacji, oznakowania, dokumentacji oraz typów hydrantów.
Podstawy Prawne i Wymagania Ogólne
Kluczowym dokumentem określającym wymagania dla sieci wodociągowej przeciwpożarowej, w tym hydrantów zewnętrznych, jest Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 roku w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz.U. 2009 nr 124 poz. 1030). To właśnie w tym akcie prawnym znajdziemy szczegółowe regulacje dotyczące niemal każdego aspektu związanego z hydrantami zewnętrznymi, w tym: średnic nominalnych sieci przeciwpożarowego zaopatrzenia wodnego, wytycznych dotyczących średnic nominalnych samych hydrantów zewnętrznych, jak i dokładne regulacje co do lokalizacji i oznaczania hydrantów zewnętrznych - w zależności od charakterystyki obszaru lub obiektu, w którym będą one zainstalowane. Nie w każdym miejscu bowiem spotkamy hydrant - wszystko zależne jest od przeznaczenia danego obszaru.
Przepisy dotyczące sieci hydrantowych - hydrantów zewnętrznych i hydrantów wewnętrznych - są uszczegółowieniem regulacji, jakie znajdziemy w Prawie budowlanym, które warunkuje możliwość wznoszenia niektórych obiektów budowlanych od zapewnienia im przeciwpożarowego zaopatrzenia w wodę do zewnętrznego gaszenia pożaru. Obowiązek zapewnienia przeciwpożarowego zaopatrzenia w wodę do celów zewnętrznego gaszenia pożaru wynika z przepisów prawa budowlanego oraz szczegółowych rozporządzeń. Prawo budowlane nakłada obowiązek projektowania i budowy obiektów zgodnie z przepisami technicznymi, zapewniając spełnienie podstawowych wymagań dotyczących bezpieczeństwa pożarowego.
W przypadku obiektów budowlanych, dla których nie ma szczegółowych wytycznych, woda do celów przeciwpożarowych do zewnętrznego gaszenia pożaru jest zapewniana w ramach ilości wody przewidywanych dla jednostek osadniczych, nie mniejszej jednak niż 10 dm³/s.
Wymagana Dokumentacja Techniczna
Każdy zainstalowany hydrant zewnętrzny musi odpowiadać nie tylko regulacjom prawnym - musi również posiadać niezbędną dokumentację techniczną. Hydranty zewnętrzne, montowane na sieciach wodociągowych, muszą legitymować się co najmniej w dniu produkcji:
- aprobatą techniczną (lub Krajową Oceną Techniczną - KOT),
- atestem higienicznym Państwowego Zakładu Higieny (PZH) oraz
- świadectwem dopuszczenia CNBOP-PIB do użytkowania w ochronie przeciwpożarowej.
Brak któregokolwiek z nich uniemożliwia wprowadzenie danego hydrantu do użytku.
Sieci Wodociągowe Przeciwpożarowe i Wymagania Dotyczące Hydrantów

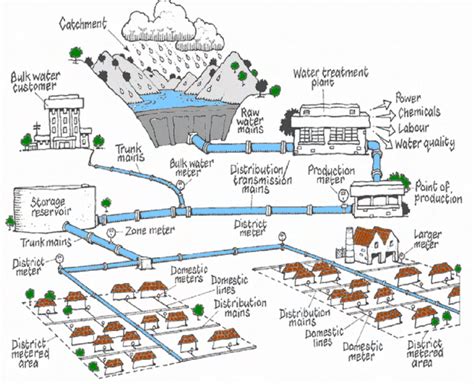

Sieci wodociągowe stanowiące źródło wody do celów przeciwpożarowych powinny być zasilane z pompowni przeciwpożarowej, zbiornika wieżowego, studni lub innych urządzeń, które zapewniają wymagania wydajności i odpowiednie ciśnienie w hydrantach zewnętrznych przez co najmniej 2 godziny. Wymagana wydajność sieci to nie mniej niż 5 dm³/s, a ciśnienie w hydrancie zewnętrznym nie może być niższe niż 0,1 MPa.
Przepisy wskazują, że sieci wodociągowe przeciwpożarowe powinno wykonywać się jako sieci obwodowe. Poza obszarami miejskimi, gdzie łączna wymagana ilość wody nie przekracza 20 dm³/s, dopuszczalna jest jednak budowa sieci rozgałęzieniowej. Dopuszcza się również budowę rozgałęzień z sieci obwodowej w celu zasilania hydrantów zewnętrznych. W przypadku gdy łączna wymagana ilość wody przekracza 30 dm³/s, sieć obwodową należy zasilać w dwóch punktach oddalonych od siebie o co najmniej 1/4 obwodu sieci. Dla sieci, gdzie łączna wymagana ilość wody przekracza 20 dm³/s, projekt i budowa powinny umożliwiać jednoczesne pobieranie wody z dwóch sąsiednich hydrantów zewnętrznych. Maksymalne ciśnienie hydrostatyczne w sieci wodociągowej przeciwpożarowej nie może przekraczać 1,6 MPa.
Rodzaje Hydrantów Zewnętrznych i Ich Charakterystyka
Zgodnie z normami europejskimi EN, które dostosowane zostały na potrzeby polskie - w ramach Polskich Norm dotyczących hydrantów zewnętrznych - przy drogach i chodnikach spotkać można:
- hydranty pożarowe zewnętrzne nadziemne - norma PN-EN 14384:2009
- hydranty pożarowe zewnętrzne podziemne - norma PN-EN 14339
Hydranty zewnętrzne najczęściej stosowane, to hydranty o średnicach 80 mm i 100 mm - oznaczane jako hydrant DN80 i hydrant DN100. Bardzo rzadko spotykanym jest hydrant zewnętrzny występujący jedynie jako hydrant nadziemny - hydrant o średnicy 150 mm (DN150). Dodatkowym parametrem rozróżniającym hydranty jest zakres ciśnień, w jakich mogą pracować. Tutaj spotkać można hydrant PN 10 (hydrant zewnętrzny o ciśnieniu nominalnym 10 bar/1 MPa) lub hydrant PN 16 (hydrant zewnętrzny o ciśnieniu nominalnym 16 bar/1,6 MPa). Takimi parametrami charakteryzować mogą się zarówno hydranty nadziemne, jak i hydranty podziemne.
Hydrant Zewnętrzny Nadziemny

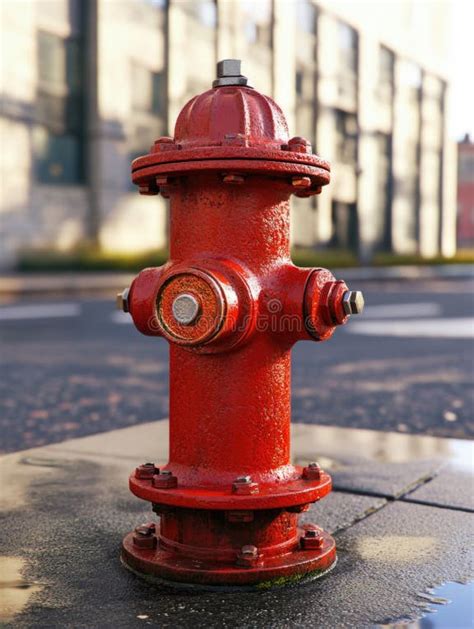

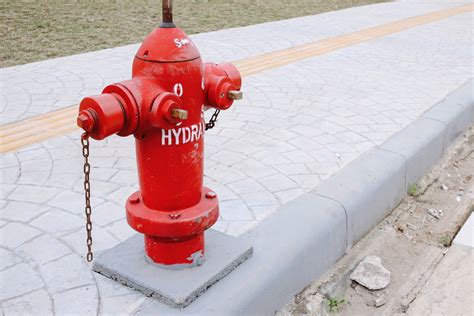

Hydrant zewnętrzny nadziemny łatwo zauważyć. Jest kolumną, obustronnie zakończoną nasadami wylotowymi, umożliwiającymi pobór wody z rurociągu. Najczęściej ma kolor czerwony (niekiedy spotkać można hydranty w kolorze czarnym lub szarym) - co wyróżnia go z otoczenia. Hydrant zewnętrzny oznakowany jest tabliczką płaską lub przestrzenną (znak hydrant na trzech płaszczyznach połączonych w trójścian), co zapewnia jej widoczność z każdej strony. Znak hydrant zewnętrzny nadziemny znajduje się bądź na samym hydrancie, bądź na wysięgniku - takie rozwiązanie zdecydowanie zwiększa widoczność hydrantu - można dojrzeć go z dużej odległości, co pomocne jest podczas planowania ustawienia wozu strażackiego, w terenach zielonych, gdzie roślinność często przesłaniać może sam hydrant, czyniąc go niezauważalnym czy przy hydrantach położonych w zagłębieniach terenu.
Na sieci wodociągowej przeciwpożarowej stosuje się głównie hydranty zewnętrzne nadziemne o średnicy nominalnej DN 80. Dla zapewnienia możliwości intensywnego czerpania wody na sieciach wodociągowych o średnicy nominalnej nie mniejszej niż DN 250 powinny być instalowane hydranty nadziemne DN 100 lub DN 150. Hydranty te powinny mieć wydajność nominalną nie mniejszą niż 20 dm³/s przy ciśnieniu nominalnym 0,2 MPa. Wydajność nominalna hydrantu nadziemnego DN 80 wynosi 10 dm³/s, a DN 100 - 15 dm³/s, przy ciśnieniu nominalnym 0,2 MPa.
Hydrant Zewnętrzny Podziemny
Hydrant podziemny to kolumna, umieszczona w rurociągu, która umożliwia przyłączenie stojaka hydrantowego - który jednocześnie umożliwia otwieranie hydrantu i jego zamykanie przez ruch obrotowy. Cała zatem konstrukcja hydrantu umieszczona jest pod płaszczyzną chodnika, drogi, parkingu czy podjazdu. Miejsce, w którym znajduje się do niego dostęp przykryte jest specjalną pokrywą - klapą z literą „W” - aby mieć możliwość skorzystania z hydrantu podziemnego konieczne jest posiadanie specjalnego klucza do hydrantu podziemnego, jaki znajduje się na wyposażeniu straży pożarnej.
Zalecenia Wyboru: Hydrant Nadziemny czy Podziemny?
Co do zasady, zalecanym jest - w miarę możliwości - instalowanie na sieci wodociągowej hydrantów zewnętrznych nadziemnych (§10 ust. 1 rozporządzenia wskazuje na stosowanie hydrantów nadziemnych DN 80). Są one zdecydowanie łatwiejsze do zlokalizowania, co więcej, do skorzystania z hydrantu nadziemnego nie jest konieczne stosowanie dodatkowego sprzętu - zapewnia on zatem szybszy dostęp do zasobów wody. Stosowanie hydrantów zewnętrznych podziemnych jest dopuszczalne, jeśli hydrant nadziemny powodowałby utrudnienia (np. utrudnienia w ruchu drogowym, utrudnienia w ruchu pieszych, uniemożliwienie dojazdu służb ratunkowych) lub byłoby niewskazane. Instalowanie hydrantów podziemnych o średnicy nominalnej DN 80 jest dopuszczalne w przypadkach, gdy instalacja hydrantów nadziemnych jest szczególnie utrudniona lub niewskazana.
Cechy Techniczne Nowoczesnych Hydrantów Nadziemnych (np. AVK serii 84)
Nowoczesne hydranty nadziemne, takie jak modele AVK serii 84, spełniają, a nawet przekraczają wymagania normy PN-EN 14384. Charakteryzują się one podwójnym odcięciem przepływu w celu uzyskania szczelności podczas konserwacji. Kołnierz łączący nadziemną i podziemną kolumnę montowany jest z tuleją ze stali nierdzewnej, która ulega zerwaniu przy nagłym uderzeniu w hydrant, minimalizując uszkodzenia. Zewnętrznie i wewnętrznie powłoka z farb epoksydowych jest zgodna z wymogami GSK-RAL, o minimalnej grubości 250µ oraz zgodnie z DIN 30677-2.
Obszary Obowiązkowego Stosowania Hydrantów Zewnętrznych
Rozporządzenie MSWiA z 24 lipca 2009 r. jednoznacznie określa, kiedy i gdzie hydrant zewnętrzny powinien być zainstalowany. Hydranty muszą stosowane być w:
- jednostkach osadniczych o liczbie mieszkańców przekraczającej 100 osób, które nie stanowią zabudowy kolonijnej.
- położonych w ich granicach budynkach użyteczności publicznej, budynkach zamieszkania zbiorowego, obiektach produkcyjnych i magazynowych.
- obiektach produkcyjnych i magazynowych, niezależnie od miejsca położenia, jeśli ich kubatura przekracza 2500 m³ lub ich powierzchnia przekracza 500 m² (wymagania mogą zależeć od gęstości obciążenia ogniowego i powierzchni strefy pożarowej, zgodnie z §6 i tabelą nr 2 rozporządzenia).
- każdej stacji paliw płynnych ze zbiornikami o łącznej pojemności do 200m³ i stacji gazu płynnego - niezależnie od ich charakterystyki (§6 ust. 4 rozporządzenia wymaga 10 dm³/s).
- obiektach użyteczności publicznej lub zamieszkania zbiorowego, w których jednocześnie może przebywać ponad 50 osób, jeśli posiadają wyznaczoną strefę pożarową o powierzchni ponad 1000 m².
Lokalizacja Hydrantów Zewnętrznych
Hydranty zewnętrzne - niezależnie od tego, czy jest to hydrant podziemny czy hydrant nadziemny - muszą znajdować się w odpowiednich odległościach - tak od budynków, jak i od siebie. Na terenach miejskich hydranty umieszczane są wzdłuż ulic i dróg oraz przy ich skrzyżowaniach. Zgodnie z §10 ust. 4 Rozporządzenia MSWiA z 2009 r., należy zachować następujące odległości:
- Odległość pomiędzy dwoma sąsiadującymi ze sobą hydrantami nie powinna przekraczać 150 metrów.
- Odległość od zewnętrznej krawędzi jezdni lub drogi wyznaczona została na maksymalnie 15 metrów.
- Jeśli hydranty zewnętrzne przeznaczone są do chronienia konkretnego obiektu, pierwszy (najbliższy) z nich umieszczony powinien być w odległości do 75 metrów od obiektu.
- Kolejne hydranty wymagane do ochrony obiektu powinny być rozmieszczone w odległości do 150 metrów od siebie.
- Hydrant zawsze powinien być odsunięty od ściany chronionego budynku na minimum 5 metrów (wynika to pośrednio z wymagań dla dróg pożarowych §12 ust. 2).
Jeśli hydranty umieszczane są poza obszarami miejskimi, odległości między nimi powinny być dostosowane do gęstości zaludnienia i planowanej zabudowy. Podstawą instalacji jest stabilny fundament betonowy, na którym urządzenia powinny być umieszczane w pozycji pionowej. Przed montażem konieczne jest dokładne czyszczenie elementów i przepłukanie ich wodą. Pozwala to usunąć zanieczyszczenia mogące uszkodzić uszczelnienia. Transport wymaga szczególnej ostrożności - urządzenia przewozi się na paletach w pozycji leżącej, z piankowymi przekładkami. Wokół podstawy warto utworzyć warstwę żwiru, co poprawia drenaż i redukuje wilgoć.
Oznakowanie Hydrantów Zewnętrznych
Oznakowanie hydrantów zgodne powinno być z Polskimi Normami - każde zatem oznakowanie hydrantu oraz znaki wskazujące jego umiejscowienie - niezależnie od miejscowości, w której się znajdujemy, będą takie same. Na znakach wskazujących miejsce położenia hydratu znajdą się ponadto informacje o jego parametrach. Do oznakowania hydrantów stosuje się biało-czerwone tabliczki i znaki przestrzenne zgodne z normą Znaki bezpieczeństwa. Techniczne środki przeciwpożarowe, posiadające świadectwo dopuszczenia CNBOP.
Oznakowanie Hydrantu Nadziemnego
Znak hydrant zewnętrzny nadziemny to kwadratowa tabliczka w kolorze białym i dużą, czarną literą "H" w środku. Po obu stronach litery umieszczone są dwa czerwone prostokąty. Hydrant zewnętrzny nadziemny oznakowany jest tabliczką płaską lub przestrzenną (znak hydrant na trzech płaszczyznach połączonych w trójścian), co zapewnia jej widoczność z każdej strony. Znak hydrant zewnętrzny nadziemny znajduje się bądź na samym hydrancie, bądź na wysięgniku - takie rozwiązanie zdecydowanie zwiększa widoczność hydrantu - można dojrzeć go z dużej odległości, co pomocne jest podczas planowania ustawienia wozu strażackiego, w terenach zielonych, gdzie roślinność często przesłaniać może sam hydrant, czyniąc go niezauważalnym czy przy hydrantach położonych w zagłębieniach terenu.

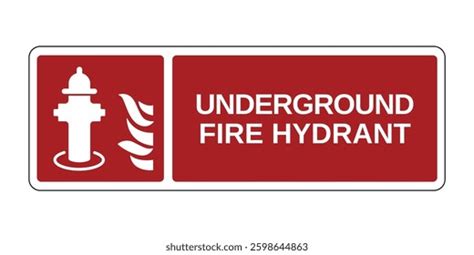

Oznakowanie Hydrantu Podziemnego
Hydrant zewnętrzny podziemny oznaczany jest tablicą orientacyjną - tablicą z informacjami umożliwiającymi dokładne zlokalizowanie miejsca, w którym umieszczona jest klapa zakrywająca dostęp do hydrantu. Na czerwonym znaku z białą obwódką umieszczone są białe piktogramy informujące o obecności hydrantu - biała litera "H" - średnicy zaworu hydrantu podziemnego oraz kierunku położenia względem znaku i odległości, jaką trzeba pokonać, by znaleźć hydrant. Oznaczenia lokalizujące hydrant zewnętrzny podziemny zazwyczaj pokazują jedną lub dwie odległości - w zależności od tego, czy pokrywa hydrantu znajduje się na wysokości znaku, czy należy przemieścić się jeszcze w prawo lub w lewo.
Rozróżnienie Oznakowania
Do oznakowania hydrantów wewnętrznych stosuje się znaki bezpieczeństwa - znaki ochrony przeciwpożarowej. Dla znaków ochrony ppoż. obowiązuje norma PN-EN ISO 7010, przy czym w dalszym ciągu można stosować znaki zgodne z wymaganiami wycofanej już normy PN-92/N-01256/01. W celu umieszczania informacji na temat instalacji wodociągowych i hydrantów zewnętrznych stosuje się tabliczki orientacyjne. Na czerwonych umieszcza się informacje dotyczące hydrantu zewnętrznego, natomiast na białych - informacje dotyczące pozostałych elementów sieci.
Przeglądy Techniczne i Konserwacja Hydrantów
Aby systemy gaśnicze działały niezawodnie, konieczne są okresowe kontrole. Zgodnie z §4 Rozporządzenia MSWiA z 24 lipca 2009 r., przeglądy wykonuje się co najmniej raz w roku. W praktyce zaleca się kontrolę ciśnienia i drożności przewodów co 6 miesięcy, szczególnie w obiektach przemysłowych. Właściciel obiektu lub zarządca sieci jest zobowiązany do regularnych przeglądów hydrantów zewnętrznych. Kluczowe aspekty przeglądów obejmują:
- Lokalizację hydrantu: Należy upewnić się, że hydrant znajduje się w przepisowej odległości od chronionego obiektu i innych hydrantów.
- Oznakowanie hydrantu: Brak odpowiedniego oznakowania, szczególnie w przypadku hydrantów podziemnych, może uniemożliwić strażakom ich znalezienie.
- Wydajność i ciśnienie: Pomiar wydajności i ciśnienia hydrantu powinien być przeprowadzany przy użyciu odpowiednich metod i sprzętu pomiarowego. Niewłaściwy dobór dysz pomiarowych lub nieprawidłowe wykonanie pomiaru podczas poboru wody z kilku hydrantów jednocześnie może prowadzić do błędnych wyników.
Niezgodności w zakresie lokalizacji hydrantu lub jego braku oznakowania powinny być wskazane w protokołach przeglądów. W przypadku wykrycia usterek, serwis ppoż musi je usunąć w ciągu 14 dni. Regularne testy ciśnienia wody i aktualizacja dokumentacji to obowiązki właścicieli. Serwisem mogą zajmować się wyłącznie osoby z uprawnieniami do obsługi urządzeń przeciwpożarowych.
Zabezpieczenie przed Uszkodzeniami
Dla modeli nadziemnych stosuje się specjalne osłony z blachy ocynkowanej. W przypadku wersji podziemnych - montaż włazów antywandalicznych oraz regularne czyszczenie otworów technicznych z liści i błota.
Znaczenie Hydrantów w Działaniach Gaśniczych i Nowoczesne Wsparcie
W sytuacjach kryzysowych każda sekunda ma znaczenie. Podczas pożaru strażacy muszą błyskawicznie uzyskać dostęp do wody. Hydranty zewnętrzne działają jak strategiczne punkty zasilające, pozwalające na podłączenie węży w dowolnym miejscu. Wozy strażackie dysponują ograniczonymi zbiornikami - w przypadku długotrwałych działań konieczne jest szybkie ich podpięcie pod stałe źródło zasilania - takie jak hydrant zewnętrzny. Szybka lokalizacja hydrantu warunkuje zapewnienie stałego dostępu do wody i szybkie ugaszenie pożaru. "To właśnie od ich sprawności zależy często skuteczność całej operacji" - podkreślają eksperci.
Aplikacja e-hydranty.pl - Nowe Rozwiązanie
Z doświadczenia wiemy, jak często w czasie pożaru mamy problemy ze znalezieniem najbliższego hydrantu. Aplikacja e-hydranty.pl przyczynia się zdecydowanie do poprawy bezpieczeństwa mieszkańców poprzez możliwość szybkiego zlokalizowania najbliższego hydrantu. Korzystając z jakiegokolwiek mobilnego urządzenia, strażacy są w stanie bardzo szybko i precyzyjnie zlokalizować hydrant w najbliższej okolicy. Dodatkowym atutem aplikacji jest jej prostota w obsłudze. System może również ułatwić nadzorowanie sieci pod kątem zainstalowanych przy hydrantach zasuw oraz zaplanowanie prac serwisowych i przeglądów. To bardzo ciekawe narzędzie, które może spełniać bardzo istotną rolę w zarządzaniu sieciami zewnętrznymi i systemem ppoż. Aplikacja przyczynia się również do poprawy w zarządzaniu sieciami wodociągowymi dostarczającymi wodę.
Water App: Hydrant Testing | FlowMSP
Najczęściej Zadawane Pytania (FAQ)
Jakie przepisy regulują rozmieszczenie hydrantów w przestrzeni miejskiej?
Rozmieszczenie urządzeń przeciwpożarowych określa Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz.U. 2009 nr 124 poz. 1030). Dodatkowo, projektowanie instalacji musi uwzględniać normę PN-EN 14384, która precyzuje wymagania techniczne dla hydrantów nadziemnych.
Czy istnieją różnice w wydajności między modelem nadziemnym a podziemnym?
Wydajność zależy głównie od średnicy przyłącza i ciśnienia w sieci. Dla hydrantu nadziemnego DN 80 wydajność nominalna to 10 dm³/s, a dla DN 100 - 15 dm³/s. Dla hydrantu podziemnego DN 80 wydajność nominalna to również 10 dm³/s, przy ciśnieniu nominalnym 0,2 MPa. Modele nadziemne często mają przepływ na poziomie 1000-2000 l/min, podczas gdy podziemne - do 3000 l/min. Kluczowy jest jednak projekt sieci wodociągowej i jej parametry.
Jak często należy przeprowadzać przeglądy techniczne urządzeń?
Zgodnie z §4 Rozporządzenia MSWiA z 24 lipca 2009 r., przeglądy wykonuje się co najmniej raz w roku. W praktyce zaleca się kontrolę ciśnienia i drożności przewodów co 6 miesięcy, szczególnie w obiektach przemysłowych.
Czy dopuszczalne jest malowanie obudowy na dowolny kolor?
Nie. Kolorystyka musi spełniać wymogi normy PN-N-01225-01. Obudowy nadziemne maluje się na czerwono, a oznaczenia kierunkowe - biało-czerwone. Zmiana barwy utrudniłaby identyfikację w czasie akcji gaśniczej.
Jak zabezpieczyć urządzenia przed wandalizmem lub uszkodzeniami mechanicznymi?
Dla modeli nadziemnych stosuje się specjalne osłony z blachy ocynkowanej. W przypadku wersji podziemnych - montaż włazów antywandalicznych oraz regularne czyszczenie otworów technicznych z liści i błota.
Czy można samodzielnie dokonać naprawy uszkodzonej zaworówki?
Absolutnie nie. Serwisem mogą zajmować się wyłącznie osoby z uprawnieniami do obsługi urządzeń przeciwpożarowych.
