Hydranty stanowią centralny element zaopatrzenia miast i gmin w wodę do gaszenia pożarów. Zapewnia to nieprzerwane zasilanie w wodę w przypadku zagrożenia pożarowego, pod wysokim ciśnieniem. Z przyłączy tych korzystają również firmy zajmujące się konserwacją dróg i czyszczeniem ulic, a także mogą być wykorzystywane prywatnie, na przykład podczas imprez okolicznościowych. Hydranty są podłączone do publicznej sieci wodociągowej i umożliwiają bezpośredni pobór wody z głównych przewodów sieci. Stanowią nieodłączny element każdej instalacji przeciwpożarowej, znajdując zastosowanie również przy realizacji celów gospodarczych i przemysłowych.
Hydranty Nadziemne - Charakterystyka i Rodzaje
W kategorii hydrantów zewnętrznych szczególną rolę odgrywają hydranty nadziemne. Urządzenia te charakteryzują się łatwością montażu i obsługi. Dzięki przemyślanemu projektowi i zastosowaniu wysokiej jakości materiałów konstrukcyjnych, działają niezawodnie przez lata. Są odporne na działanie promieni UV oraz na korozję, zachowując przy tym estetyczny wygląd. Trwałe i solidne hydranty nadziemne spełniają wszystkie normy wyznaczone przez polskie i europejskie prawo, ciesząc się powodzeniem zarówno w kraju, jak i za granicą.
Warianty konstrukcyjne i zamknięcia
Hydranty nadziemne dostępne są w różnych konfiguracjach, aby sprostać specyficznym wymaganiom instalacyjnym i eksploatacyjnym:
- Pojedyncze zamknięcie: Standardowa konstrukcja, w której przepływ wody regulowany jest za pomocą jednego mechanizmu.
- Podwójne zamknięcie: Zapewnia zwiększone bezpieczeństwo i kontrolę nad przepływem, z dwoma niezależnymi mechanizmami zamykającymi.
- Konstrukcja łamana: Umożliwia elastyczne dopasowanie do warunków terenowych i instalacyjnych, dostępne zarówno z pojedynczym, jak i podwójnym zamknięciem.
- Głowica obrotowa: Pozwala na bezwykopową wymianę części, co znacznie upraszcza serwis i konserwację.
- Konstrukcja monolityczna z głowicą nieobrotową: Alternatywa dla rozwiązań z obrotową głowicą, oferująca solidność i trwałość.
Parametry techniczne hydrantów nadziemnych
Standardowe średnice nominalne (DN) dla hydrantów nadziemnych to DN80, DN100 oraz DN150, które pracują pod ciśnieniem nominalnym PN10/16. Kolumny hydrantów są wykonywane z różnych materiałów, co wpływa na ich trwałość i odporność na warunki zewnętrzne. Najczęściej spotykane materiały to:
- Stal malowana proszkowo
- Stal ocynkowana ogniowo
- Stal nierdzewna (inox)
- Żeliwo (typy GJL-250, GJS-500)
Typowe wysokości (H) kolumny oraz głębokości zabudowy (Rd) obejmują zakresy od 1900 mm do 2450 mm dla H i od 1250 mm do 1800 mm dla Rd, w zależności od modelu i wymagań instalacji.
| DN [mm] | H [mm] | Rd [mm] | KOLUMNA (Materiał) | Typ zamknięcia | Cechy dodatkowe |
|---|---|---|---|---|---|
| 80 | 1900-2450 | 1250-1800 | STAL-ma.proszkowo | Pojedyncze | Obrotowa głowica, bezwykopowa wymiana części |
| 80 | 1900-2450 | 1250-1800 | STAL-ocynk ogn. | Pojedyncze | Obrotowa głowica, bezwykopowa wymiana części |
| 80 | 1900-2450 | 1250-1800 | STAL-inox / żeliwna | Pojedyncze | Obrotowa głowica, bezwykopowa wymiana części |
| 80 | 1900-2450 | 1250-1800 | STAL-ma.proszkowo | Podwójne | Obrotowa głowica, bezwykopowa wymiana części |
| 80 | 1900-2450 | 1250-1800 | STAL-ma.proszkowo | Pojedyncze, łamane | Obrotowa głowica, bezwykopowa wymiana części |
| 80 | 1900-2450 | 1250-1800 | STAL-ma.proszkowo | Podwójne, łamane | Obrotowa głowica, bezwykopowa wymiana części |

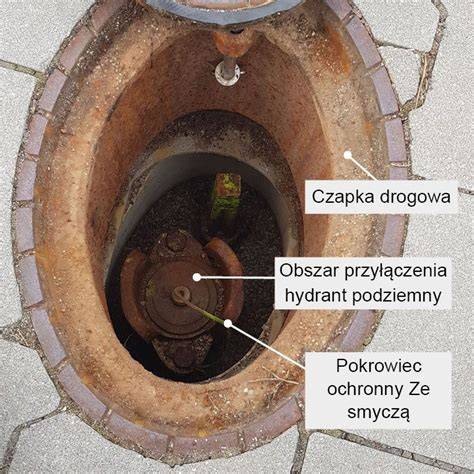

Hydranty Podziemne - Krótka Charakteryzacja
Oprócz hydrantów nadziemnych, w systemach przeciwpożarowych stosuje się również hydranty podziemne. Charakteryzują się one tym, że większość ich konstrukcji znajduje się poniżej poziomu gruntu, co czyni je mniej widocznymi i bardziej odpornymi na uszkodzenia mechaniczne. Hydranty podziemne dostępne są również w wariancie monolitycznym.
Parametry techniczne hydrantów podziemnych
Hydranty podziemne DN80 i DN100 PN10/16 są dostępne z pojedynczym lub podwójnym zamknięciem. Wysokości (H) i głębokości (Rd) dla tych hydrantów są zazwyczaj mniejsze niż w przypadku hydrantów nadziemnych, np. od 750 mm do 1500 mm dla H i od 1000 mm do 1800 mm dla Rd. Podobnie jak w przypadku hydrantów nadziemnych, kolumny wykonuje się ze stali malowanej proszkowo lub ze stali nierdzewnej/żeliwa.
Węzły Hydrantowe - Kompletne Rozwiązania Systemowe
Skuteczne systemy hydrantowe często obejmują kompleksowe węzły, zarówno nadziemne, jak i podziemne, zaprojektowane do pracy pod ciśnieniem PN10/PN16. Te zintegrowane rozwiązania zapewniają pełną funkcjonalność i ułatwiają instalację.
Węzeł hydrantowy nadziemny
Typowy węzeł hydrantowy nadziemny zawiera następujące elementy:
- Hydrant nadziemny DN80 (np. o długości kolumny L2150 mm)
- Zasuwa kołnierzowa fig. F4 DN80/111
- Kolano stopowe N-DN80
- Króciec FF DN80/L300
- Skrzynka zasuwowa DIN4056 (wysokość H270 mm)
- Obudowa teleskopowa DN80 (Lmin.1050-Lmax.1550 mm, RD1300-1800)
Węzły mogą być bazowane na hydrantach bezwykopowych lub na hydrantach w wersji EASY. Kolumny węzłów mogą być wykonane ze stali malowanej proszkowo, ocynkowanej ogniowo lub kwasoodpornej, co gwarantuje ich trwałość w różnych warunkach środowiskowych.
Węzeł hydrantowy podziemny
Analogicznie, węzeł hydrantowy podziemny składa się z:
- Hydrantu podziemnego DN80 (np. o długości kolumny L1250 mm)
- Zasuwy kołnierzowej fig. F4 DN80/111
- Kolana stopowego N-DN80
- Króćca FF DN80/L300
- Skrzynki hydrantowej DIN4056 (wysokość H310 mm)
- Skrzynki zasuwowej DIN4056 (wysokość H270 mm)
- Obudowy teleskopowej DN80 (Lmin 1050 - Lmax.1550 mm, RD1300-1800 mm)
Podobnie jak ich nadziemne odpowiedniki, węzły te są często bazowane na hydrantach bezwykopowych, co ułatwia ich instalację i konserwację.
Producenci i Dostawcy Hydrantów
Rynek hydrantów obejmuje szerokie spektrum firm, działających jako producenci, dystrybutorzy, dostawcy oraz usługodawcy. Wśród polskich firm oferujących hydranty nadziemne i inne typy armatury wodociągowej znajdują się takie podmioty jak ELMASZ S.J., FABRYKA ARMATUR JAFAR SA, METALPOL Węgierska Górka Sp. z o.o., PPPH GRAS, STARKAM S.j. czy GERPOL. Firmy te często oferują kompleksowe rozwiązania, w tym hydranty podziemne i ścienne.
Międzynarodowi gracze, tacy jak Dr. Kurt Korsing GmbH & Co. KG, TALIS Management Holding GmbH, AVK Armaturen GmbH (Niemcy) czy E. HAWLE Armaturenwerke GmbH (Austria), również dostarczają kompleksowe rozwiązania w zakresie zaworów i hydrantów. AVK Armaturen GmbH, na przykład, ma długą tradycję w rozwoju i produkcji zaworów dla budownictwa lądowego na rynku niemieckim, stając się liderem w produkcji hydrantów w Niemczech i oferując cały asortyment zaworów do zaopatrzenia w wodę i gaz, odprowadzania ścieków i gaszenia pożarów.
Jak działają hydranty?
Asortyment Dodatkowy i Akcesoria do Systemów Hydrantowych
Do prawidłowego funkcjonowania, montażu i konserwacji systemów hydrantowych niezbędne są różnorodne akcesoria i kształtki.
Kształtki żeliwne węzłów hydrantowych
Kształtki wykonane z żeliwa (GJL-250, GJS-500) są kluczowe dla budowy węzłów hydrantowych. Dostępne są m.in. kolana stopowe N (DN65, DN80, DN100), kolana kołnierzowe QDN (DN80) oraz króćce dwukołnierzowe FF (DN80, o długościach L-300 i L-500).
Nawiertki
Nawiertki są przeznaczone do montowania na rurach PVC/PE, żeliwnych, stalowych oraz AC. Posiadają obejmę żeliwną i miękkie uszczelnienie klina. Dostępne są wersje z wymiennym uszczelnieniem trzpienia pod ciśnieniem oraz bezwymiennego uszczelnienia w wersji EASY. Korpus i pokrywa są skręcane za pomocą 4 śrub. Standardowe odejścia to 20, 25, 32 lub 40. Oferowane są również nawiertki z odejściem kołnierzowym DN50 oraz kołnierzowym DN80.
Klucze i obudowy
Dla obsługi nawiertek i zasuw oferowane są specjalistyczne narzędzia, takie jak klucze do nawiertek (dostępne w wariantach bez pokrętła L1140, z pokrętłem L1180 oraz jako klucz teleskopowy o regulowanej długości L max.). Dostępne są również obudowy teleskopowe do zasuw, zapewniające ochronę i ułatwiające dostęp.
Skrzynki żeliwne
Wśród akcesoriów znajdują się również skrzynki żeliwne, takie jak: skrzynka hydrantowa "HYDRANT" (zgodna z DIN4055, dla DN 80 i DN 100), skrzynka do zasuw "W" (zgodna z DIN4056) oraz skrzynka do nawiertek - niska. Elementy te chronią armaturę i zapewniają estetyczny wygląd.
Kółka żeliwne do zasuw
Malowane proszkowo kółka żeliwne do zasuw są dostępne w różnych rozmiarach, np. Ø 200 mm z kwadratem 14 mm (do zasuw DN 20/25/32/40/50) lub 17 mm (do zasuw DN 65/80), umożliwiając łatwe otwieranie i zamykanie zasuw.
Wysokie Standardy Jakości i Trwałość
Producenci urządzeń do poboru wody kładą nacisk na stosowanie wysokiej jakości materiałów konstrukcyjnych oraz na przemyślany projekt. Dzięki temu, produkowane hydranty są nie tylko łatwe w montażu i obsłudze, ale także zapewniają niezawodne działanie przez wiele lat. Ich odporność na działanie promieni UV, korozję oraz zdolność do zachowania estetycznego wyglądu to kluczowe cechy. Trwałe i solidne urządzenia spełniają wszystkie normy wyznaczone przez polskie i europejskie prawo, co gwarantuje ich bezpieczeństwo i funkcjonalność w różnorodnych zastosowaniach.
