Hydranty wewnętrzne DN 52 z wężem płasko składanym stanowią jeden z rodzajów punktów poboru wody do celów przeciwpożarowych. Jako stałe urządzenia gaśnicze, są one kluczowym elementem instalacji wodociągowej przeciwpożarowej, umożliwiającym efektywne zwalczanie pożaru dzięki natychmiastowemu dostępowi do ciągłego zaopatrzenia w wodę.
Budowa i parametry techniczne hydrantu DN 52
Hydrant wewnętrzny DN 52 wyposażony jest w wąż płasko składany o średnicy φ52 mm, umieszczony na zwijadle lub w koszu. Urządzenie to jest projektowane z myślą o zapewnieniu wysokiej wydajności gaśniczej, niezbędnej w obiektach o dużym obciążeniu ogniowym.
Konfiguracja i montaż
Prezentowane modele to wersje uniwersalne, oferujące możliwość montażu w konfiguracji lewej lub prawej. Wyróżniamy dwa podstawowe warianty wykonania szafek:
- Wersja zawieszana (oznaczona jako C)
- Wersja wnękowa (oznaczona jako B)

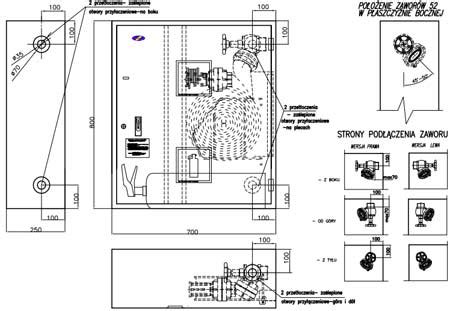

Otwory przyłączeniowe, fabrycznie zaślepione, mogą być umieszczone z boku, z tyłu lub od góry urządzenia, co zapewnia dużą elastyczność instalacji. Bardzo łatwa zmiana strony podłączenia jest możliwa poprzez obrócenie szafy o 180 stopni. W przypadku montażu dużej liczby szafek istnieje możliwość otwierania wszystkich za pomocą jednego kluczyka, umieszczonego za bezpieczną szybką.
Warianty wyposażenia
Hydranty DN 52 występują w różnych konfiguracjach w zależności od potrzeb obiektu:
- Wersja bez miejsca na gaśnicę (z wężem o długości 15 lub 20 m).
- Wersja z miejscem na gaśnicę.
Wszystkie modele wyposażone są w zawór DN 52 oraz prądownicę mosiężną, która umożliwia płynną regulację strumienia wody pomiędzy prądem zwartym a rozproszonym.
Zasada działania i wymagania hydrauliczne
Prawidłowe działanie hydrantu jest ściśle uzależnione od parametrów instalacji wodociągowej. Zgodnie z normami, kluczowym elementem jest odpowiednie ciśnienie wody.
| Parametr | Wymagania dla hydrantu DN 52 |
|---|---|
| Minimalna wydajność | 150 l/min |
| Ciśnienie dynamiczne | min. 0,2 MPa / max. 0,7 MPa |
W przeciwieństwie do hydrantów z wężami półsztywnymi (DN 25 i DN 33), węże płasko składane w hydrancie DN 52 przy braku wody są całkowicie wiotkie. Z tego względu wymagają one pełnego rozwinięcia przed podaniem wody, aby uniknąć zapętlenia przekroju pod wpływem ciśnienia.
Hydranty wewnętrzne
Obsługa hydrantu w sytuacji zagrożenia
Ze względu na dużą wydajność i siłę strumienia wody, obsługa hydrantu DN 52 powinna odbywać się przy udziale co najmniej dwóch osób:
- Jedna osoba odpowiada za pełne rozwinięcie węża i kierowanie prądownicą.
- Druga osoba zajmuje się obsługą zaworu hydrantowego.
Ważne: Przed rozpoczęciem gaszenia należy bezwzględnie odłączyć dopływ energii elektrycznej do budynku za pomocą przeciwpożarowego wyłącznika prądu.
Zastosowanie i lokalizacja
Hydranty DN 52 przeznaczone są przede wszystkim do budynków przemysłowo-magazynowych (PM) oraz budynków wysokich i wysokościowych. Ze względu na znaczną masę podawanej wody, są one niezastąpione w obiektach, gdzie pożar może charakteryzować się dużą intensywnością i trudną dostępnością.
W budynkach wysokich i wysokościowych należy stosować po dwa takie urządzenia na każdym pionie. Lokalizacja hydrantów musi zapewniać zasięg węża do każdego punktu w chronionej strefie, przy czym dla hydrantu DN 52 przyjmuje się zasięg 25 m od szafki.
