Hydrant Wewnętrzny 52 z Szafką ze Stali Nierdzewnej – Informacje Techniczne

Hydranty wewnętrzne to kluczowe elementy instalacji wodociągowej przeciwpożarowej, służące do poboru wody z sieci wodociągowej podczas akcji gaśniczej. Stanowią ważny komponent systemu ochrony przeciwpożarowej budynków, zaliczany do stałych urządzeń gaśniczych.

Charakterystyka Hydrantu Wewnętrznego DN 52

Opisywany hydrant wewnętrzny to model zawieszany, wyposażony w wąż płasko składany o średnicy φ52mm, umieszczony na zwijadle, w wykonaniu bocznym. Otwory przyłączeniowe są standardowo zaślepione. Ciśnienie pracy tego hydrantu mieści się w zakresie od 0,2 do 0,7 MPa.

Podstawowe parametry i cechy

• Typ: Hydrant wewnętrzny zawieszany.
• Wąż: Płasko składany φ52mm, umieszczony na zwijadle.
• Wykonanie: Boczne.
• Przyłącza: Otwory przyłączeniowe są zaślepione.
• Ciśnienie pracy: Od 0,2 do 0,7 MPa.

Ochrona Prawna

Ten konkretny model hydrantu jest chroniony szeregiem praw ochronnych, co świadczy o jego innowacyjności i unikalnym projekcie:

• Znakiem towarowym ustanowionym prawem ochronnym nr 185129.
• Unijnym wzorem przemysłowym nr 001777418-0002.
• Wzorem użytkowym nr 62999.
• Wzorem użytkowym nr 64713.

Skład Hydrantu Wewnętrznego

Kompletny hydrant składa się z następujących elementów:

• Szafka hydrantowa.
• Zawór hydrantowy 52.
• Wspornik węża, który stanowi kołyska.
• Wąż tłoczny płasko składany φ52mm, zgodny z normą PN-EN 14540:2005(U).
• Prądownica hydrantowa PWh-52, zgodna z normą PN-EN-671-2.
• Zamek.
• Oznakowanie: znak "Hydrant" zgodnie z normą PN-EN ISO 7010:2012 oraz tabliczka informacyjna zgodna z normą PN-EN 671-2.

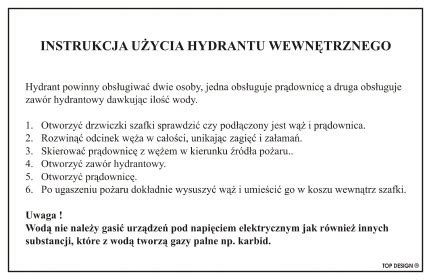

• Instrukcja montażu i konserwacji hydrantu.
• Instrukcja podłączenia i zamiany podłączeń uniwersalnego hydrantu wewnętrznego 52.
• Karta gwarancyjna.
• Numer identyfikacyjny.

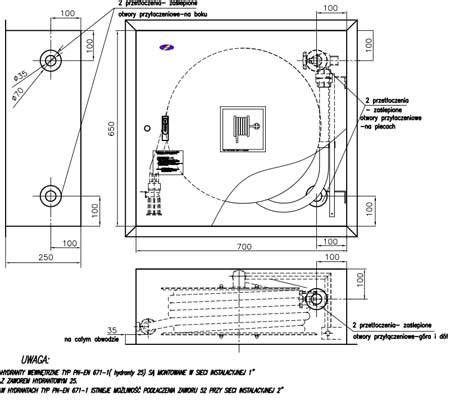

Szafka Hydrantowa

Szafka hydrantowa została zaprojektowana z myślą o funkcjonalności i trwałości. Dzięki zastosowaniu zawiasu krytego, drzwi szafki można otworzyć o 180º, co zapewnia łatwy dostęp do wnętrza podczas obsługi.

Materiały i wykończenie

W standardzie dostępne są dwie opcje wykończenia fasady szafki:

• FASADA STANDARD: Blacha ocynkowana malowana farbą fasadową. Standardowymi kolorami są RAL 3000 (czerwony) i RAL 9003 (biały). Na życzenie Klienta możliwe jest wykonanie szafek w pełnej kolorystyce z palety barw RAL.
• INOX: Szafka wykonana z blachy nierdzewnej szlif 240, co zapewnia wysoką odporność na korozję i estetyczny wygląd.

Drzwi szafki hydrantowej

Drzwi szafki mogą być wykonane w kilku wariantach:

• Pełne z blachy stalowej.
• Pełne z okienkiem z plexi.
• Pełne ze szkła bezpiecznego.

Przy drzwiach z szyb zastosowano zamek PATENT oraz innowacyjne rozwiązanie dla mocowania kluczyka. Dzięki temu eliminuje się konieczność stosowania dodatkowej skrzynki na kluczyk obok hydrantu, co zwiększa estetykę i ułatwia dostęp w awaryjnych sytuacjach.

Zawór Hydrantowy i Prądownica

W zależności od preferencji i wymagań, dostępne są różne konfiguracje zaworu hydrantowego i prądownicy:

• Aluminiowy: Zawór hydrantowy 52 z nasadą aluminiową oraz zakucie prądownicy tuleją aluminiową.
• Mosiężny: Zawór hydrantowy 52 z nasadą aluminiową oraz zakucie prądownicy tuleją mosiężną.

Zakuwanie prądownicy hydrantowej z wężem i całego układu hydraulicznego hydrantu (zgodnie ze wzorem użytkowym nr 62999) gwarantuje szczelność połączenia niezależnie od upływu czasu. To rozwiązanie znacząco skraca czas corocznych przeglądów hydrantów, zwiększając ich niezawodność.

Opcje połączenia prądownicy hydrantowej z wężem tłocznym

• Prądownica zakuta tuleją.
• Prądownica połączona za pomocą nasady.

Rodzaje Zamków

Dostępne są dwa główne rodzaje zamków do szafek hydrantowych:

• PATENT: Zamek patentowy, kluczyk umieszczony jest za szybką bezpieczną. Jest to rozwiązanie innowacyjne, eliminujące potrzebę dodatkowej skrzynki na kluczyk.
• EURO: Zamek przystosowany do założenia plomby, co pozwala na kontrolę dostępu.

Zespół zamka jest rozwiązaniem chronionym prawem ochronnym UPRP nr 64713.

Parametry Techniczne Hydrantów DN 52 (Wykonanie Boczne)

Wymagania Prawne i Umiejscowienie

Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r., hydranty wewnętrzne są obowiązkowym wyposażeniem w wielu typach budynków. Ciśnienie na zaworze odcinającym hydrantu wewnętrznego oraz na zaworze 52 powinno zapewniać minimalną wydajność i nie powinno być mniejsze niż 0,2 MPa.

Hydranty wewnętrzne powinny być umiejscowione w taki sposób, aby ich zasięg obejmował całą powierzchnię budynku. Podczas akcji gaśniczej nie powinno być problemu z doprowadzeniem węża w miejsce pożaru i dosięgnięciem ognia strumieniem wody.

Oznakowanie przeciwpożarowe

Oznakowanie ppoż powinno spełniać wymagania normy PN-EN ISO 7010:2012. Chociaż poprzednia norma - PN-92-N-01256-01 - została wycofana, tabliczki według "starej normy" nie tracą ważności i nadal mogą być stosowane. W miejscach, gdzie zamontowanie zwykłego znaku jest utrudnione lub tabliczka przytwierdzona do ściany byłaby słabo widoczna, warto stosować oznakowanie przestrzenne 3D.
