Hydranty przeciwpożarowe, montowane w sieciach wodociągowych, stanowią kluczowy element ochrony ludzi i obiektów przed zagrożeniem pożarowym. Wykorzystuje się je do poboru wody do gaszenia pożarów oraz do zaopatrzenia wodnego pojazdów straży pożarnej.
Niniejszy artykuł stanowi kompleksowy przewodnik po przepisach regulujących instalację, lokalizację i oznakowanie hydrantów zewnętrznych w Polsce, ze szczególnym uwzględnieniem hydrantów DN 80. Przedstawia także ogólne zasady budowy typowego hydrantu nadziemnego.
Podstawy Prawne i Normatywne
Kluczowym dokumentem określającym wymagania dla sieci wodociągowej przeciwpożarowej, w tym hydrantów zewnętrznych, jest Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 roku w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz.U. 2009 nr 124 poz. 1030). To właśnie w tym akcie prawnym znajdziemy szczegółowe regulacje dotyczące niemal każdego aspektu związanego z hydrantami zewnętrznymi, w tym ich średnic nominalnych, wytycznych dotyczących średnic nominalnych samych hydrantów oraz dokładne regulacje co do lokalizacji i oznaczania hydrantów zewnętrznych - w zależności od charakterystyki obszaru lub obiektu, w którym będą one zainstalowane.
Przepisy dotyczące sieci hydrantowych, zarówno zewnętrznych, jak i wewnętrznych, są uszczegółowieniem regulacji zawartych w Prawie budowlanym, które warunkuje możliwość wznoszenia niektórych obiektów budowlanych od zapewnienia im przeciwpożarowego zaopatrzenia w wodę do zewnętrznego gaszenia pożaru.
Ważne Akty Prawne
Do najważniejszych przepisów związanych z ochroną przeciwpożarową oraz zaopatrzeniem w wodę należą:
- Ustawa z dnia 21 sierpnia 1991 r. o ochronie przeciwpożarowej.
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719).
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz. U. Nr 124, poz. 1030).
- Ustawa z dnia 7 lipca 1994 r. Prawo budowlane - tekst ujednolicony.
- Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75, poz 690).
- Rozporządzenie Ministra Gospodarki z dnia 21 listopada 2005 r. w sprawie warunków technicznych, jakim powinny odpowiadać bazy i stacje paliw płynnych, rurociągi przesyłowe dalekosiężne służące do transportu ropy naftowej i produktów naftowych i ich usytuowanie (Dz. U. Nr 243 z 2005 r. poz. 2063).
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. Nr 121, poz. 1137).
Wymagana Dokumentacja Techniczna
Każdy zainstalowany hydrant zewnętrzny musi odpowiadać nie tylko regulacjom prawnym, ale także posiadać niezbędną dokumentację techniczną. Hydranty zewnętrzne, montowane na sieciach wodociągowych, muszą legitymować się co najmniej w dniu produkcji:
- aprobatą techniczną (lub Krajową Oceną Techniczną - KOT),
- atestem higienicznym Państwowego Zakładu Higieny (PZH) oraz
- świadectwem dopuszczenia CNBOP-PIB do użytkowania w ochronie przeciwpożarowej.
Brak któregokolwiek z tych dokumentów uniemożliwia wprowadzenie danego hydrantu do użytku.
Sieć Wodociągowa Przeciwpożarowa
Ogólne Wymagania dla Sieci

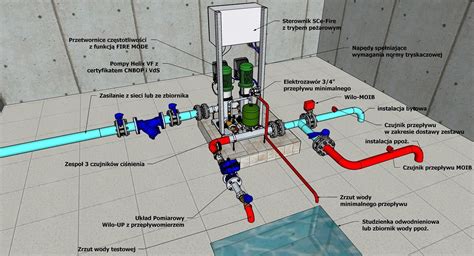

Sieć wodociągowa stanowiąca źródło wody do celów przeciwpożarowych, zwana dalej „siecią wodociągową przeciwpożarową”, powinna być zasilana z pompowni przeciwpożarowej, zbiornika wieżowego, studni lub innych urządzeń. Urządzenia te muszą zapewniać wymaganą wydajność i ciśnienie w hydrantach zewnętrznych, nawet tych niekorzystnie ulokowanych, przez co najmniej 2 godziny.
Sieć wodociągowa przeciwpożarowa powinna zapewniać wydajność nie mniejszą niż 5 dm³/s i ciśnienie w hydrancie zewnętrznym nie mniejsze niż 0,1 MPa (megapaskala), przez co najmniej 2 godziny.
Wymaga się, aby sieć wodociągową przeciwpożarową wykonywać jako sieć obwodową. Dopuszcza się budowę sieci wodociągowej przeciwpożarowej rozgałęzieniowej poza obszarami miejskimi oraz tam, gdzie łączna wymagana ilość wody nie przekracza 20 dm³/s. Dopuszcza się również budowę odgałęzień z sieci obwodowej w celu zasilania hydrantów zewnętrznych.
W przypadku gdy łączna wymagana ilość wody przekracza 30 dm³/s, sieć obwodową zasila się w dwóch punktach znajdujących się w możliwie największej odległości od siebie, nie mniejszej jednak niż 1/4 obwodu sieci.
Sieć wodociągową przeciwpożarową, dla której łączna wymagana ilość wody przekracza 20 dm³/s, należy tak zaprojektować i budować, aby możliwe było jednoczesne pobieranie wody z dwóch sąsiednich hydrantów zewnętrznych. Maksymalne ciśnienie hydrostatyczne w sieci wodociągowej przeciwpożarowej nie może przekraczać 1,6 MPa.
Należy pamiętać, że podane w rozporządzeniu średnice dotyczą średnic nominalnych wewnętrznych. Projektując sieci z tworzyw sztucznych, gdzie rury oznaczane są przez podanie średnicy zewnętrznej, należy sprawdzić, czy po odjęciu grubości ścianki spełniamy założenia rozporządzenia.
Wymagane Średnice Nominalne (DN) i Wydajności
Na sieci wodociągowej przeciwpożarowej stosuje się hydranty zewnętrzne nadziemne o średnicy nominalnej DN 80. Dopuszcza się instalowanie hydrantów podziemnych o średnicy nominalnej DN 80 w przypadkach, gdy zainstalowanie hydrantów nadziemnych jest szczególnie utrudnione lub niewskazane, na przykład ze względu na utrudnienia w ruchu.
Wydajność nominalna hydrantu zewnętrznego, przy ciśnieniu nominalnym 0,2 MPa mierzonym na zaworze hydrantowym podczas poboru wody, w zależności od jego średnicy nominalnej (DN), nie może być mniejsza niż:
- dla hydrantu nadziemnego DN 80 - 10 dm³/s;
- dla hydrantu nadziemnego DN 100 - 15 dm³/s;
- dla hydrantu podziemnego DN 80 - 10 dm³/s;
- dla hydrantu nadziemnego DN 80 na sieci, o której mowa w § 9 ust. 2 Rozporządzenia - 5 dm³/s.
Dla zapewnienia możliwości intensywnego czerpania wody do celów przeciwpożarowych na sieciach wodociągowych o średnicy nominalnej nie mniejszej niż DN 250 powinny być instalowane hydranty nadziemne, spełniające następujące wymagania:
- średnica nominalna hydrantu powinna wynosić DN 100 lub DN 150;
- wydajność nominalna przy ciśnieniu nominalnym 0,2 MPa mierzonym na zaworze hydrantowym podczas poboru wody nie może być mniejsza niż 20 dm³/s.
Hydranty Zewnętrzne: Rodzaje, Lokalizacja i Oznakowanie
Typy Hydrantów Zewnętrznych
Zgodnie z normami europejskimi EN, które dostosowano na potrzeby polskie w ramach Polskich Norm dotyczących hydrantów zewnętrznych, przy drogach i chodnikach spotkać można:
- hydranty pożarowe zewnętrzne nadziemne - norma PN-EN 14384:2009
- hydranty pożarowe zewnętrzne podziemne - norma PN-EN 14339
Hydranty zewnętrzne najczęściej stosowane to hydranty o średnicach 80 mm i 100 mm, oznaczane jako hydrant DN80 i hydrant DN100. Bardzo rzadko spotykanym jest hydrant zewnętrzny występujący jedynie jako hydrant nadziemny - hydrant o średnicy 150 mm (DN150). Dodatkowym parametrem rozróżniającym hydranty jest zakres ciśnień, w jakich mogą pracować. Tutaj spotkać można hydrant PN 10 (hydrant zewnętrzny o ciśnieniu nominalnym 10 bar/1 MPa) lub hydrant PN 16 (hydrant zewnętrzny o ciśnieniu nominalnym 16 bar/1,6 MPa). Takimi parametrami charakteryzować mogą się zarówno hydranty nadziemne, jak i hydranty podziemne.
Zasada ogólna: zalecanym jest, w miarę możliwości, instalowanie na sieci wodociągowej hydrantów zewnętrznych nadziemnych (§10 ust. 1 rozporządzenia wskazuje na stosowanie hydrantów nadziemnych DN 80). Są one zdecydowanie łatwiejsze do zlokalizowania, a do skorzystania z hydrantu nadziemnego nie jest konieczne stosowanie dodatkowego sprzętu, co zapewnia szybszy dostęp do zasobów wody. Stosowanie hydrantów zewnętrznych podziemnych jest dopuszczalne, jeśli hydrant nadziemny powodowałby utrudnienia (np. w ruchu drogowym, w ruchu pieszych, uniemożliwienie dojazdu służb ratunkowych) lub byłoby niewskazane.
Jak działają hydranty?
Wymagania dotyczące Lokalizacji
Przepisy jednoznacznie określają, kiedy i gdzie hydrant zewnętrzny powinien być zainstalowany. Hydranty muszą być stosowane w jednostkach osadniczych o liczbie mieszkańców przekraczającej 100 osób, które nie stanowią zabudowy kolonijnej. Dodatkowo w hydranty wyposażone powinny być położone w ich granicach budynki użyteczności publicznej, budynki zamieszkania zbiorowego, obiekty produkcyjne i magazynowe. Te ostatnie muszą posiadać dostęp do hydrantów niezależnie od miejsca położenia, jeśli ich kubatura przekracza 2500 m³ lub ich powierzchnia przekracza 500 m² (wymagania mogą zależeć od gęstości obciążenia ogniowego i powierzchni strefy pożarowej, zgodnie z §6 i tabelą nr 2 rozporządzenia).
Ponadto hydranty są niezbędnym elementem każdej stacji paliw płynnych ze zbiornikami o łącznej pojemności do 200m³ i stacji gazu płynnego - niezależnie od ich charakterystyki (§6 ust. 4 rozporządzenia wymaga 10 dm³/s). Obowiązek przyłączenia do sieci hydrantowej dotyczy również obiektów użyteczności publicznej lub zamieszkania zbiorowego, w których jednocześnie może przebywać ponad 50 osób, jeśli posiadają wyznaczoną strefę pożarową o powierzchni ponad 1000 m².

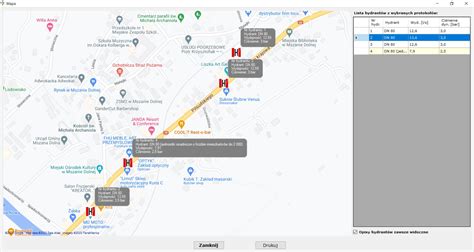

Hydranty zewnętrzne - niezależnie od tego, czy jest to hydrant podziemny, czy hydrant nadziemny - muszą znajdować się w odpowiednich odległościach, zarówno od budynków, jak i od siebie. Na terenach miejskich hydranty umieszczane są wzdłuż ulic i dróg oraz przy ich skrzyżowaniach. Zgodnie z §10 ust. 4 Rozporządzenia MSWiA z 2009 r., należy zachować następujące odległości:
- Odległość pomiędzy dwoma sąsiadującymi ze sobą hydrantami nie powinna przekraczać 150 metrów.
- Odległość od zewnętrznej krawędzi jezdni lub drogi wyznaczona została na maksymalnie 15 metrów.
- Jeśli hydranty zewnętrzne przeznaczone są do chronienia konkretnego obiektu, pierwszy (najbliższy) z nich umieszczony powinien być w odległości do 75 metrów od obiektu.
- Kolejne hydranty wymagane do ochrony obiektu powinny być rozmieszczone w odległości do 150 metrów od siebie.
- Hydrant zawsze powinien być odsunięty od ściany chronionego budynku na minimum 5 metrów (wynika to pośrednio z wymagań dla dróg pożarowych §12 ust. 2).
Jeśli hydranty umieszczane są poza obszarami miejskimi, odległości między nimi powinny być dostosowane do gęstości zaludnienia i planowanej zabudowy. Przy hydrantach przeznaczonych do intensywnego czerpania wody (DN 100 lub DN 150) należy przewidzieć stanowisko czerpania wody o wymiarach zapewniających swobodny dostęp do hydrantu, a na stanowisku czerpania wody należy umieścić zakaz parkowania.
Oznakowanie Hydrantów Zewnętrznych
Oznakowanie hydrantów zgodne powinno być z Polskimi Normami. Każde oznakowanie hydrantu oraz znaki wskazujące jego umiejscowienie - niezależnie od miejscowości, w której się znajdujemy, będą takie same. Na znakach wskazujących miejsce położenia hydrantu znajdą się ponadto informacje o jego parametrach. Miejsca usytuowania hydrantów zewnętrznych należy oznakować znakami zgodnymi z Polskimi Normami.
Do oznakowania hydrantów stosuje się biało-czerwone tabliczki i znaki przestrzenne (znaki 3D) zgodne z normą Znaki bezpieczeństwa. Techniczne środki przeciwpożarowe, posiadające świadectwo dopuszczenia CNBOP. Na znaku widnieje czarna litera „H” na białym tle, a po obu stronach litery umieszczone są dwa czerwone prostokąty.
Oznakowanie hydrantu podziemnego: Hydrant podziemny oznaczany jest tablicą orientacyjną - tablicą z informacjami umożliwiającymi dokładne zlokalizowanie miejsca, w którym umieszczona jest klapa zakrywająca dostęp do hydrantu. Na czerwonym znaku z białą obwódką umieszczone są białe piktogramy informujące o obecności hydrantu - biała litera H - średnicy zaworu hydrantu podziemnego oraz kierunku położenia względem znaku i odległości, jaką trzeba pokonać, by znaleźć hydrant. Oznaczenia lokalizujące hydrant zewnętrzny podziemny zazwyczaj pokazują jedną lub dwie odległości - w zależności od tego, czy pokrywa hydrantu znajduje się na wysokości znaku, czy należy przemieścić się jeszcze w prawo lub w lewo.
Oznakowanie hydrantu nadziemnego: Znak hydrant zewnętrzny nadziemny to kwadratowa tabliczka w kolorze białym i dużą, czarną literą H w środku. Znak znajduje się bądź na samym hydrancie, bądź na wysięgniku - takie rozwiązanie zdecydowanie zwiększa widoczność hydrantu, umożliwiając dostrzeżenie go z dużej odległości, co jest pomocne podczas planowania ustawienia wozu strażackiego, zwłaszcza w terenach zielonych, gdzie roślinność często przesłaniać może sam hydrant.
Do oznakowania hydrantów wewnętrznych stosuje się znaki bezpieczeństwa - znaki ochrony przeciwpożarowej. Dla znaków ochrony ppoż. obowiązuje norma PN-EN ISO 7010, przy czym w dalszym ciągu można stosować znaki zgodne z wymaganiami wycofanej już normy PN-92/N-01256/01.
W celu umieszczenia informacji na temat instalacji wodociągowych i hydrantów zewnętrznych stosuje się tabliczki orientacyjne. Na czerwonych umieszcza się informacje dotyczące hydrantu zewnętrznego, natomiast na białych - informacje dotyczące pozostałych elementów sieci.

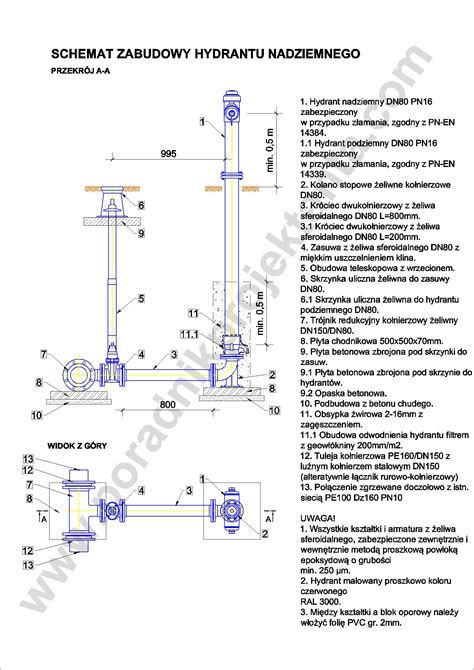

Budowa i Specyfikacja Typowego Hydrantu Zewnętrznego Nadziemnego DN 80
Typowy hydrant zewnętrzny nadziemny, często oznaczany jako DN80, to profesjonalne rozwiązanie do systemów wodociągowych, zapewniające stały i bezpieczny dostęp do sieci wodociągowej. Jest to konstrukcja niezawodna i wytrzymała, dedykowana do użytku w miejskich i przemysłowych instalacjach przeciwpożarowych.
Kluczowe Cechy Konstrukcyjne
Hydranty takie są zazwyczaj wykonane z wysokiej jakości żeliwa sferoidalnego (GJS) i stali, co gwarantuje im solidność i odporność na korozję oraz uszkodzenia mechaniczne. Stalowa kolumna, często pokryta cynkiem i malowana powłoką epoksydową, chroni przed korozją i wpływem promieni UV, zapewniając stabilność i trwałość w montażu nadziemnym.
Wiele hydrantów posiada podwójne zamknięcie typu grzybek, co zwiększa szczelność i bezpieczeństwo eksploatacji. System powstrzymujący wypływ wody w przypadku złamania armatury (np. przy uderzeniu samochodu) jest kluczowym elementem bezpieczeństwa. Łamany mechanizm ułatwia obsługę i konserwację. Gniazdo uszczelniająco-odwadniające, często wykonane z mosiądzu metodą napawania, jest odporne na zarysowania i uszkodzenia powierzchni, stanowiąc monolityczną bryłę z korpusem dolnym. Samoczynne całkowite odwodnienie następuje z chwilą pełnego odcięcia przepływu.
Dodatkowe cechy to:
- Możliwość obrotu korpusu górnego o dowolny kąt.
- Trzpień ze stali nierdzewnej z walcowanym gwintem i scalonym kołnierzem trzpienia.
- Uszczelnienie trzpienia o-ringowe, ze strefą o-ringowego uszczelnienia korka odseparowaną od medium.
- Korek uszczelniający wykonany z mosiądzu prasowanego, zabezpieczony specjalnym pierścieniem przed wykręceniem.
- Element odcinająco-zamykający (grzyb) całkowicie zawulkanizowany gumą EPDM.
- Materiał korpusu i kolumny odporny na środki dezynfekcyjne (sugerowany roztwór NaOCl).
- Możliwość wymiany korpusu górnego bez konieczności zamknięcia zasuwy odcinającej.
Parametry Techniczne (przykład dla HN3 DN80)
Typowy hydrant nadziemny DN80 charakteryzuje się następującymi parametrami:
- Typ: Hydrant zewnętrzny nadziemny
- Średnica nominalna (DN): 80 mm
- Wysokość całkowita: około 2150 mm (może się różnić w zależności od producenta)
- Ciśnienie nominalne (PN): 16 (PN16), co odpowiada maksymalnie 16 barom.
- Materiał korpusu: GJS - żeliwo sferoidalne
- Kolumna: stalowa, zabezpieczona przed korozją
- Typ zamknięcia: podwójne - grzybek
- Konstrukcja: łamany mechanizm ułatwiający obsługę
- Wymiary (szerokość x wysokość x głębokość): około 0,20 m x 2,15 m x 0,32 m
- Waga: około 45,5 kg
- Typ instalacji: nadziemna, zewnętrzna
Zastosowanie i Korzyści
Hydrant DN80 przeznaczony jest do instalacji w systemach zewnętrznych wodociągów miejskich, przemysłowych oraz instalacjach przeciwpożarowych. Jego konstrukcja umożliwia efektywną pracę pod standardowym ciśnieniem roboczym PN16, co pozwala na szybkie i bezpieczne pobieranie wody do celów gaśniczych i eksploatacyjnych. Produkty te sprawdzają się w lokalizacjach wymagających trwałego i łatwego w obsłudze punktu poboru wody. Dzięki wysokiej jakości wykonania i praktyczności zastosowanych rozwiązań technicznych, stanowią one nieodłączną część systemu ochrony przeciwpożarowej.
Jak działają hydranty?
Podsumowanie i Zalecenia
Hydranty zewnętrzne są niezastąpionym elementem systemu ochrony przeciwpożarowej, zapewniającym straży pożarnej szybki dostęp do źródła wody. Ich prawidłowe zaprojektowanie, rozmieszczenie i konserwacja, zgodnie z obowiązującymi przepisami i normami, mają kluczowe znaczenie dla skuteczności akcji ratowniczo-gaśniczych.
Pamiętaj, że niniejszy artykuł ma charakter informacyjny. W przypadku konkretnych projektów lub wątpliwości interpretacyjnych zawsze zaleca się konsultację z wykwalifikowanym specjalistą ds. ochrony przeciwpożarowej lub rzeczoznawcą ds. zabezpieczeń przeciwpożarowych.
