Hydranty przeciwpożarowe montowane w sieciach wodociągowych stanowią kluczowy element ochrony ludzi i obiektów. Hydranty zewnętrzne są wykorzystywane do poboru wody do gaszenia pożarów oraz do zaopatrzenia wodnego pojazdów straży pożarnej do celów gaśniczych.

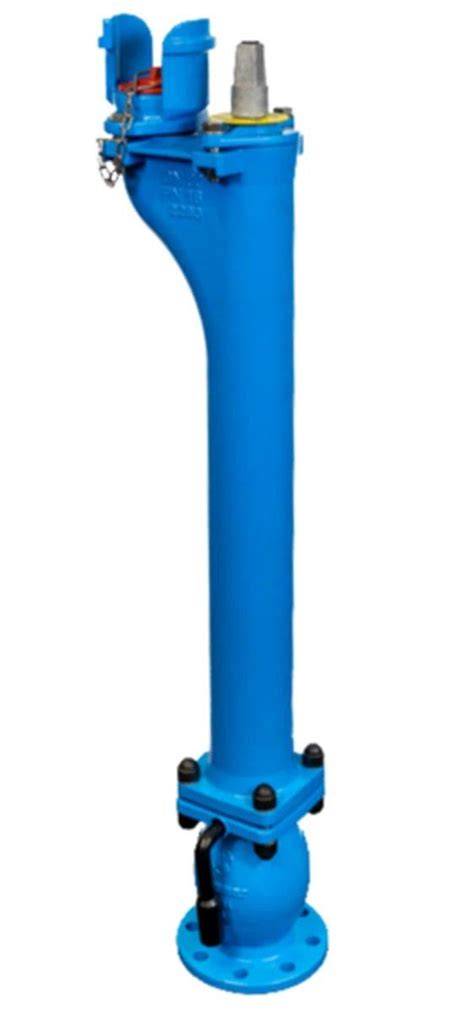

Profesjonalny Hydrant Nadziemny Hawle UNO PN16 (KR221)
Profesjonalny hydrant nadziemny UNO PN16 (KR221) marki Hawle o średnicy nominalnej DN 80 mm to trwały, łatwy w montażu komponent instalacyjny. Zaprojektowano go do użytku w sieciach wodnych i przeciwpożarowych, zapewniając niezawodność w krytycznych sytuacjach.
Konstrukcja i Materiały
Hydrant Hawle UNO PN16 jest wykonany z żeliwa sferoidalnego, co zapewnia mu wysoką wytrzymałość. Powierzchnie wewnętrzne i zewnętrzne są pokryte epoksydem, co skutecznie chroni komponent przed korozją. Dodatkowo, hydrant jest zabezpieczony przed promieniowaniem UV, a jego kolor to charakterystyczny RAL 3000 (czerwony).
Elementy wewnętrzne hydrantu są odporne na korozję, a zespół uruchamiający jest wymienny bez konieczności odkopywania całego urządzenia, co znacząco ułatwia serwisowanie. Głowica i stopa hydrantu również wykonane są z żeliwa sferoidalnego i pokryte epoksydem.
Kluczowe Cechy Techniczne
- Ciśnienie robocze: 16 bar (PN 16)
- Głębokość zabudowy: Do wyboru: 1,00 m, 1,25 m lub 1,50 m
- Współczynnik przepływu: Spełnia normę EN 14384, oferując ≥120 m³/h przy 1 bar spadku
- „Zero” pozostałej wody: Gwarantowana zgodność z EN 1074‑6
- Kołnierz: Zgodny z EN 1092‑2 | PN 16
Prawne Aspekty i Wytyczne Projektowania Hydrantów Zewnętrznych
Projektowanie i rozmieszczanie hydrantów zewnętrznych podlega ścisłym regulacjom prawnym, mającym na celu zapewnienie skuteczności ochrony przeciwpożarowej. Do najważniejszych przepisów należy Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2010 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych. Poniżej przedstawiono kluczowe wymagania wynikające z tych regulacji.
Wymagania dla Sieci Wodociągowych Przeciwpożarowych
- Sieć wodociągowa stanowiąca źródło wody do celów przeciwpożarowych powinna być zasilana z pompowni przeciwpożarowej, zbiornika wieżowego, studni lub innych urządzeń, zapewniających wymaganą wydajność i ciśnienie w hydrantach zewnętrznych, nawet tych niekorzystnie ulokowanych, przez co najmniej 2 godziny.
- Sieć wodociągowa przeciwpożarowa powinna zapewniać wydajność nie mniejszą niż 5 dm³/s i ciśnienie w hydrancie zewnętrznym nie mniejsze niż 0,1 MPa (megapaskala), przez co najmniej 2 godziny.
- Sieć wodociągową przeciwpożarową należy wykonywać jako sieć obwodową. Dopuszcza się budowę sieci rozgałęzieniowej poza obszarami miejskimi oraz tam, gdzie łączna wymagana ilość wody nie przekracza 20 dm³/s. Możliwe jest także budowanie odgałęzień z sieci obwodowej w celu zasilania hydrantów zewnętrznych.
- W przypadku gdy łączna wymagana ilość wody przekracza 30 dm³/s, sieć obwodową zasila się w dwóch punktach znajdujących się w możliwie największej odległości od siebie, nie mniejszej jednak niż 1/4 obwodu sieci.
- Dla sieci, dla której łączna wymagana ilość wody przekracza 20 dm³/s, należy tak zaprojektować i budować, aby możliwe było jednoczesne pobieranie wody z dwóch sąsiednich hydrantów zewnętrznych.
- Należy pamiętać, że podane w rozporządzeniu średnice dotyczą średnic nominalnych wewnętrznych. Przy projektowaniu sieci z tworzyw sztucznych, gdzie rury oznaczane są przez podanie średnicy zewnętrznej, należy sprawdzić, czy po odjęciu grubości ścianki spełniane są założenia rozporządzenia.
Wymagania dla Hydrantów Zewnętrznych
- Na sieci wodociągowej przeciwpożarowej stosuje się hydranty zewnętrzne nadziemne o średnicy nominalnej DN 80.
- Dopuszcza się instalowanie hydrantów podziemnych o średnicy nominalnej DN 80 w przypadkach, gdy zainstalowanie hydrantów nadziemnych jest szczególnie utrudnione lub niewskazane, na przykład ze względu na utrudnienia w ruchu.
- Hydranty zewnętrzne zainstalowane na sieci wodociągowej przeciwpożarowej powinny być wyposażone w odcięcia umożliwiające odłączanie ich od sieci, które muszą pozostawać w położeniu otwartym podczas normalnej eksploatacji.
- Hydranty zewnętrzne powinny spełniać wymagania Polskich Norm dotyczących tych urządzeń, będących odpowiednikami norm europejskich (EN).
- Wydajność nominalna hydrantu zewnętrznego, przy ciśnieniu nominalnym 0,2 MPa mierzonym na zaworze hydrantowym podczas poboru wody, w zależności od jego średnicy nominalnej (DN), nie może być mniejsza niż:
- dla hydrantu nadziemnego DN 80 - 10 dm³/s;
- dla hydrantu nadziemnego DN 100 - 15 dm³/s;
- dla hydrantu podziemnego DN 80 - 10 dm³/s;
- dla hydrantu nadziemnego DN 80 na sieci o wydajności nie mniejszej niż 5 dm³/s i ciśnieniu nie mniejszym niż 0,1 MPa - 5 dm³/s.
- Dla zapewnienia możliwości intensywnego czerpania wody do celów przeciwpożarowych na sieciach wodociągowych o średnicy nominalnej nie mniejszej niż DN 250 powinny być instalowane hydranty nadziemne o średnicy nominalnej DN 100 lub DN 150. Ich wydajność nominalna przy ciśnieniu 0,2 MPa nie może być mniejsza niż 20 dm³/s.
- Zgodnie z wytycznymi rozporządzenia na sieci wodociągowej należy stosować hydranty nadziemne DN80 mm dla sieci o średnicy do DN250 mm i DN100 mm na sieci wodociągowej DN250 i większej.
- Maksymalne ciśnienie hydrostatyczne w sieci wodociągowej przeciwpożarowej nie może przekraczać 1,6 MPa.
Usytuowanie i Oznakowanie
- Minimalna odległość od ściany chronionego budynku powinna wynosić 5 m.
- Poza obszarami miejskimi odległość między hydrantami powinna być dostosowana do gęstości istniejącej i planowanej zabudowy.
- W celu łatwego otwarcia zasuwy odcinającej hydrant, odległość między trzpieniem zasuwy hydrantowej a skrajem hydrantu (podziemnego lub nadziemnego) nie może być mniejsza niż 0,8 m.
- Miejsce usytuowania hydrantu zewnętrznego należy oznakować znakami zgodnymi z Polskimi Normami wraz z podaniem na znaku dodatkowym wielkości charakterystycznych hydrantu.
- Przy hydrancie należy przewidzieć stanowisko czerpania wody o wymiarach zapewniających swobodny dostęp do hydrantu oraz umieścić zakaz parkowania.
- Określenie potrzeb w zakresie instalowania hydrantów na sieciach DN250 i większych dokonują właściwe miejscowo organy Państwowej Straży Pożarnej w ramach opiniowania projektów.
- Komendant PSP ma 14 dni na zajęcie stanowiska w sprawie zabezpieczenia przeciwpożarowego obiektu budowlanego po uzyskaniu pozwolenia na użytkowanie.
Innowacyjne Rozwiązania Hawle: Hawle.live CAP dla Inteligentnego Zarządzania Siecią
W obliczu zmian klimatycznych i zmniejszających się zasobów wodnych, konieczna jest zmiana podejścia do gospodarki wodnej. Wiele przedsiębiorstw wodociągowych inwestuje w nowoczesne technologie, pozwalające na ograniczenie strat wody. Dzięki cyfryzacji wykrycie awarii czy nieautoryzowanego poboru wody staje się szybsze i prostsze.
Wyzwania w Zarządzaniu Siecią Wodociągową
Wodociągi zmagają się na co dzień z różnorakimi problemami związanymi z zarządzaniem siecią, w tym z awariami, wyciekami, nieautoryzowanym i nieopomiarowanym poborem wody, dewastacją elementów sieci i związanym z tym niebezpieczeństwem skażenia bakteriologicznego. Nawet hydranty podziemne, które wydają się być zabezpieczone, padają ofiarą kradzieży wody lub elementów wyposażenia, co może uniemożliwić ich użycie w sytuacji awaryjnej i prowadzić do katastrofalnych skutków.

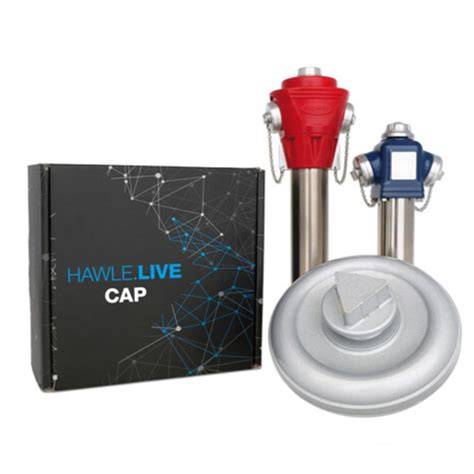

Hawle.live CAP - Zdalny Nadzór nad Hydrantami
Hawle, wychodząc naprzeciw potrzebom związanym z inteligentnym zarządzaniem siecią wodociągową, stworzyło szereg produktów Hawle.live, które umożliwiają monitoring w czasie rzeczywistym i poprawę bezpieczeństwa sieci. Do niedawna na rynku dostępne były jedynie rozwiązania dla hydrantów nadziemnych, ale dzięki Hawle.live CAP dla hydrantów podziemnych, także te urządzenia mogą być objęte zdalnym nadzorem i kontrolą.
Hydranty podziemne są instalowane tam, gdzie instalacja hydrantów nadziemnych jest szczególnie utrudniona lub niewskazana, na przykład ze względu na utrudnienia w ruchu. Hawle Polska w swoim portfolio produktowym posiada solidny hydrant podziemny UNO z pojedynczym zamknięciem, który jest synonimem trwałości i niezawodności. Zaprojektowany został z myślą o łatwości obsługi, tak by jego użycie w sytuacji nagłej nie sprawiało żadnego problemu. Ważną częścią tego hydrantu jest tłok uszczelniający, który pełni funkcję zamykającą dopływ wody. Zaletą hydrantu Hawle UNO jest możliwość wymiany wszystkich części wewnętrznych bez konieczności jego odkopywania.
Funkcjonalności i Możliwości Systemu Hawle.live
Dzięki narzędziom zdalnego nadzoru Hawle.live CAP możliwy jest stały podgląd stanu hydrantu i jego gotowości do wykorzystania. Urządzenie zbiera dane i alarmuje w czasie rzeczywistym o zdarzeniach dotyczących hydrantu. Posiada między innymi:
- Czujnik światła, który informuje o otwarciu skrzynki ulicznej.
- Czujnik przyspieszenia, który informuje o zdjęciu urządzenia z hydrantu (próba kradzieży lub dewastacji).
Dzięki wykorzystaniu najnowszych standardów radiowych LTE-M i NB-IoT do transmisji danych, bezpieczeństwo informacji jest zapewnione.
Po otwarciu aplikacji użytkownik zyskuje szerokie możliwości zarządzania siecią, takie jak:
- Dodawanie kolejnych elementów sieci na mapie - hydrantów, zasuw, zaworów regulacyjnych i zaworów napowietrzająco-odpowietrzających.
- Digitalizacja armatury.
- Monitorowanie stanu armatury (w zależności od wybranej opcji wyposażenia w czujniki), kontrola przepływu, temperatury i jakości medium.
- Detekcja wycieków.
- Tworzenie raportów i analiz.
- Planowanie prac konserwatorskich.
Można również zarządzać powiadomieniami, kategoryzować użycie hydrantów jako autoryzowane bądź nie, dodawać ważne informacje w formie notatek, sprawdzać kondycję hydrantu/urządzenia (poziom naładowania baterii, siła sygnału) oraz definiować zakres uprawnień dla poszczególnych użytkowników.
Cechy Techniczne Hawle.live CAP
Hawle.live CAP dla hydrantów podziemnych został stworzony z wysokiej jakości materiałów: wytrzymałego i odpornego na warunki atmosferyczne polipropylenu oraz stali nierdzewnej i aluminium. Posiada zasilanie bateryjne, które zapewnia do 5 lat pracy. Bateria jest jedynym elementem wymagającym wymiany. Jego sercem jest płyta główna z modułem komunikacyjnym i czujnikami oraz antena do zapewnienia łączności.
Hawle.live CAP do hydrantów podziemnych to wszechstronne rozwiązanie, które dzięki przygotowaniu pod montaż na sprzęgle kłowym DN80, pasuje do większości istniejących znormalizowanych hydrantów, niezależnie od marki. Szczególnie rekomendowane jest jego stosowanie z hydrantami podziemnymi Hawle UNO, ponieważ razem stanowią połączenie najwyższej jakości, które wyróżnia się niezawodnością i wyjątkową trwałością.
