Wymagania i Zasady Stosowania Instalacji Przeciwpożarowych w Budynkach

Instalacje przeciwpożarowe w budynku to nie tylko wymóg prawny, ale przede wszystkim gwarancja bezpieczeństwa użytkowników. Odpowiednio zaprojektowany i utrzymany system może uratować życie, ograniczyć straty materialne oraz zapewnić sprawną ewakuację w razie niebezpieczeństwa. Systemy te pełnią fundamentalną rolę w ochronie życia, zdrowia i mienia, działając kompleksowo - od wykrycia zagrożenia, przez alarmowanie, aż po aktywne działania ograniczające skutki pożaru.

Składniki Instalacji Przeciwpożarowych

Instalacja przeciwpożarowa to złożony system zabezpieczeń, który składa się z wielu współpracujących komponentów. Można je podzielić na aktywne i pasywne elementy ochrony.

Systemy Aktywnej Ochrony Przeciwpożarowej

• System Sygnalizacji Pożarowej (SSP): Oparty na czujnikach dymu, temperatury i płomienia, SSP automatycznie wykrywa zagrożenie pożarowe i uruchamia alarm. Jest to swoisty monitoring przeciwpożarowy.
• Dźwiękowy System Ostrzegawczy (DSO): Emituje komunikaty głosowe informujące o zagrożeniu i wskazujące kierunki ewakuacji.
• Stałe Urządzenia Gaśnicze: Obejmują automatyczne urządzenia takie jak zraszacze przeciwpożarowe, instalacje mgły wodnej czy systemy gazowe, których zadaniem jest szybkie stłumienie ognia.
• Systemy Oddymiania: Składają się z klap dymowych, wentylatorów i kanałów oddymiających, które usuwają dym i gorące gazy z budynku.
• Oświetlenie Awaryjne i Ewakuacyjne: Wskazuje bezpieczne drogi ewakuacyjne i wyjścia z budynku w przypadku awarii zasilania lub zadymienia.
• Hydranty i Gaśnice: Umożliwiają ręczne gaszenie pożaru przez personel lub służby ratownicze.

Systemy Pasywnej Ochrony Przeciwpożarowej

• Kurtyny i Drzwi Przeciwpożarowe: Ograniczają rozprzestrzenianie się ognia i dymu między strefami pożarowymi.
• Zabezpieczenia Przejść Instalacyjnych: Obejmują kołnierze ognioochronne, masy uszczelniające i opaski ognioochronne, które chronią otwory w przegrodach budowlanych przed przenikaniem ognia i dymu.

Każdy z tych elementów musi być zgodny z obowiązującymi normami technicznymi i przepisami.

Zasada Działania Instalacji Przeciwpożarowej

Działanie instalacji przeciwpożarowej to wynik współpracy wielu komponentów, które tworzą spójny system reagowania na zagrożenie pożarowe. Pierwszym etapem jest wykrycie pożaru przez czujniki rozmieszczone w strategicznych punktach budynku. Mogą to być czujniki dymu, temperatury, płomienia lub gazów pożarowych. Po wykryciu nieprawidłowości sygnał trafia do centrali systemu, która analizuje dane i podejmuje decyzję o dalszym działaniu.

Po wykryciu zagrożenia uruchamiany jest alarm akustyczny (syreny) oraz - w przypadku obiektów wyposażonych w DSO - komunikaty głosowe informujące o zagrożeniu i wskazujące kierunki ewakuacji. W momencie alarmu uruchamiane są systemy wspomagające ewakuację: oświetlenie awaryjne wskazuje drogę do wyjść ewakuacyjnych, a DSO kieruje ruchem osób, informując o najbezpieczniejszych trasach.

Równolegle z ewakuacją mogą zostać uruchomione automatyczne systemy gaśnicze, takie jak tryskacze, instalacje mgły wodnej lub systemy gazowe. Ich zadaniem jest szybkie stłumienie ognia w jego początkowej fazie, zanim rozprzestrzeni się na większą powierzchnię. Kurtyny i drzwi przeciwpożarowe ograniczają rozprzestrzenianie się ognia i dymu między strefami pożarowymi.

Przeglądy i Konserwacja Instalacji Przeciwpożarowych

Regularne przeglądy i konserwacja instalacji przeciwpożarowych to nie tylko wymóg prawny, ale również fundament skutecznej ochrony przeciwpożarowej obiektów. Zgodnie z obowiązującymi przepisami - w tym Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów - przeglądy powinny być przeprowadzane nie rzadziej niż raz w roku, zgodnie z dokumentacją techniczno-ruchową oraz instrukcjami producentów.

Wszystkie czynności konserwacyjne muszą być dokumentowane, a ich wykonanie powierzone osobom posiadającym odpowiednie kwalifikacje i uprawnienia. Troska o techniczne zabezpieczenie obiektów to nie jednorazowe działanie, lecz proces ciągły, który realnie wpływa na poziom bezpieczeństwa użytkowników i trwałość infrastruktury. Sprawny system ochrony przeciwpożarowej to gwarancja szybkiej reakcji w sytuacji kryzysowej, kiedy każda sekunda ma znaczenie.

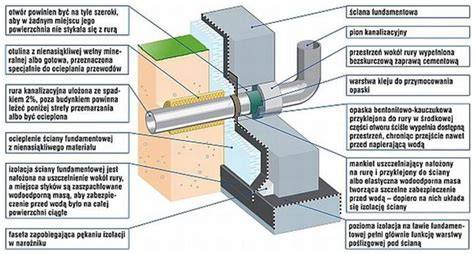

Ochrona Przejść Instalacyjnych przed Ogniem

Skuteczna ochrona przeciwpożarowa w instalacjach stanowi fundament bezpieczeństwa budynków, niezależnie od ich funkcji. Kluczowym elementem jest prawidłowe zabezpieczenie przejść instalacyjnych (rur, kabli, kanałów), które w razie pożaru mogą ułatwić szybkie rozprzestrzenianie się ognia i dymu. Ochrona instalacji przed ogniem obejmuje zastosowanie specjalistycznych produktów, zaprojektowanych tak, aby przy działaniu wysokiej temperatury ograniczać lub całkowicie zablokować rozprzestrzenianie się ognia i dymu.

Rodzaje Produktów Ognioochronnych

Najczęściej stosuje się następujące rozwiązania:

Kołnierze ognioochronne

Przeznaczone do zabezpieczenia rur wykonanych z materiałów termoplastycznych (PVC, PP, PE). Pod wpływem ognia wkład pęczniejący w kołnierzu zamyka otwór po wypaleniu się rury, zapewniając ciągłość przegrody ogniowej. Montowane są najczęściej w ścianach oraz stropach o wymaganej klasie odporności ogniowej (np. EI 60, EI 120).

Masy uszczelniające ognioochronne

Służą do wypełniania szczelin między instalacją a przegrodą budowlaną - np. przy przejściach kabli, rur, kanałów wentylacyjnych. Ich zadanie to uszczelnienie przejścia i zapewnienie bariery ogniowej w miejscu styku różnych materiałów.

Opaski ognioochronne (taśmy pęczniejące)

To elastyczne, łatwe w montażu elementy, które można owijać wokół rur lub przewodów. Znajdują zastosowanie tam, gdzie przestrzeń montażowa jest ograniczona lub gdy wymagane jest szybkie wykonanie przejścia instalacyjnego z klasą odporności ogniowej.

Farba ogniochronna

Zabezpiecza konstrukcje stalowe, rury stalowe, izolacje oraz niektóre przejścia elektryczne przed nadmiernym nagrzewaniem się w trakcie pożaru. Pod wpływem temperatury pęcznieje, tworząc izolacyjną warstwę ochronną.

Klapy przeciwpożarowe

Są obowiązkowym elementem każdej instalacji wentylacyjnej i oddymiającej, która przecina przegrody ogniowe. Montaż klapy musi być wykonany w przegrodzie oddzielenia pożarowego w sposób szczelny, zgodnie z wymaganymi parametrami odporności ogniowej, takimi jak EI60, EI120 itd., oraz zgodnie z wytycznymi producenta i aprobatą techniczną.

Zastosowanie Systemów Ognioochronnych w Różnych Typach Instalacji

Instalacje Elektryczne

W instalacjach kablowych istotne znaczenie ma stosowanie mas uszczelniających oraz opasek ogniochronnych. Chronią one przed rozprzestrzenianiem się ognia przez przegrody, ograniczają emisję toksycznych dymów, a także zapobiegają powstawaniu zwarć wtórnych, które mogą być skutkiem działania wysokiej temperatury. Zapewniają też ciągłość działania instalacji elektrycznej w warunkach pożaru, co ma szczególne znaczenie w obiektach o podwyższonych wymaganiach bezpieczeństwa, jak szpitale czy budynki użyteczności publicznej.

Bezpieczeństwo Instalacji Elektrycznych - Kluczowy Element Ochrony Przeciwpożarowej

Instalacje elektryczne są nieodłącznym elementem każdej infrastruktury, jednak ich niewłaściwe zabezpieczenie może prowadzić do poważnych zagrożeń, w tym pożarów. Odpowiednie zabezpieczenia instalacji elektrycznych są kluczowe zarówno dla ochrony mienia, jak i zdrowia ludzi. Przepisy PPOŻ nakładają szczegółowe wymagania dotyczące ich prawidłowego projektowania i użytkowania. Właściwe zabezpieczenie instalacji elektrycznej obejmuje zarówno stosowanie odpowiednich materiałów, jak i montaż systemów ochronnych. Przepisy przeciwpożarowe jasno określają, jakie zabezpieczenia w instalacji elektrycznej są wymagane, aby minimalizować ryzyko zapłonu oraz przeciążeń mogących prowadzić do uszkodzenia instalacji. Szczegółowo określa je Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.

Kluczowe przepisy:

• § 180 wymaga, aby instalacja i urządzenia elektryczne miały zabezpieczenia przed: porażeniem prądem, przepięciami łączeniowymi i atmosferycznymi, powstaniem pożaru, wybuchem i innymi szkodami.
• § 183 nakazuje stosowanie przeciwpożarowego wyłącznika prądu w strefach pożarowych o kubaturze przekraczającej 1000 m³ lub zawierających strefy zagrożone wybuchem.
• § 186 określa wymagania dla przewodów i kabli elektrycznych służących do zasilania i sterowania urządzeniami służącymi ochronie przeciwpożarowej.

Rodzaje Zabezpieczeń w Instalacjach Elektrycznych

Wyróżnia się m.in. zabezpieczenia takie jak:

• Zabezpieczenia nadprądowe: Chronią przewody i urządzenia przed przeciążeniami i zwarciami.
• Zabezpieczenia różnicowoprądowe: Reagują na niewielkie prądy upływowe, chroniąc przed porażeniem elektrycznym oraz ryzykiem pożaru. Ich zadaniem jest szybkie odłączenie obwodu w przypadku wykrycia niebezpiecznego prądu upływowego.
• Zabezpieczenia przeciwprzepięciowe: Eliminują skutki przepięć spowodowanych np. wyładowaniami atmosferycznymi.

Wszystkie powyższe rodzaje zabezpieczeń instalacji elektrycznych pełnią istotną rolę w zapewnieniu właściwej ochrony przeciwpożarowej i powinny być odpowiednio dobrane do charakterystyki danej instalacji. Stopniowanie zabezpieczeń w instalacji elektrycznej pozwala na skuteczną ochronę przed różnymi zagrożeniami.

Dobór Zabezpieczeń Instalacji Elektrycznej

Dobór odpowiednich zabezpieczeń w instalacji elektrycznej to złożony proces, który wymaga szczegółowej analizy wielu czynników, w tym rzeczywistego obciążenia, charakteru odbiorników energii oraz warunków środowiskowych. Niewłaściwy dobór może prowadzić do przegrzewania przewodów i pożaru lub braku zadziałania w odpowiednim momencie. Projekt zabezpieczeń powinien być wykonany przez wykwalifikowanego projektanta instalacji elektrycznych, a sama instalacja musi być regularnie sprawdzana przez uprawnionego elektryka. Selektywność zabezpieczeń w instalacjach elektrycznych pozwala na skuteczne wykrywanie i eliminowanie usterek bez konieczności wyłączania całej instalacji, co jest szczególnie istotne w obiektach przemysłowych oraz szpitalach.

Instalacje Wodno-Kanalizacyjne

Przy przejściach rur z tworzyw sztucznych przez przegrody ogniowe należy stosować kołnierze ogniochronne. W razie pożaru pęcznieją one, skutecznie zamykając otwór i uniemożliwiając przenikanie ognia i dymu. W przypadku rur o mniejszych średnicach lub tam, gdzie przestrzeń jest ograniczona, stosuje się opaski pęczniejące lub taśmy ogniochronne. Tego typu rozwiązania są niezbędne, by utrzymać wymaganą klasę odporności ogniowej przegrody oraz spełnić wymogi prawa budowlanego i ochrony przeciwpożarowej.

Instalacje HVAC i Wentylacja

Przewody wentylacyjne i klimatyzacyjne wykonane z cienkościennych blach lub tworzyw sztucznych są kanałem szybkiego rozprzestrzeniania ognia i dymu. Dlatego stosuje się specjalne przegrody ogniochronne, takie jak klapy odcinające, które automatycznie zamykają kanał w razie pożaru. Dodatkowo wokół kanałów montuje się masy uszczelniające, ognioodporne płyty osłonowe oraz systemy izolacji ogniochronnej. Takie rozwiązania zwiększają bezpieczeństwo użytkowników budynku i ograniczają straty w razie pożaru.

Korzyści Stosowania Systemów Ognioochronnych

Zastosowanie odpowiednich rozwiązań ogniochronnych w instalacjach to nie tylko wymóg formalny wynikający z przepisów budowlanych i PPOŻ - to także realne korzyści w kontekście bezpieczeństwa, trwałości i jakości całej realizacji. Dobrze zaprojektowane i prawidłowo zamontowane zabezpieczenia ogniowe wpisują się w strategię ochrony pasywnej budynku, ograniczając skutki pożaru już na etapie jego powstania. Rozwiązania te można stosować zarówno w budownictwie mieszkaniowym, jak i przemysłowym czy użyteczności publicznej - niezależnie od rodzaju instalacji.

Do najważniejszych zalet należą:

• Zwiększone bezpieczeństwo: Zabezpieczenie przejść instalacyjnych przed ogniem zwiększa bezpieczeństwo ludzi i konstrukcji w razie pożaru.
• Zgodność z normami: Spełnienie norm (np. PN-EN 1366-3, 13501) jest wymogiem odbioru technicznego i ubezpieczeniowego.
• Łatwa integracja: Rozwiązania ognioochronne są łatwe do integracji z innymi instalacjami, nie zaburzają funkcji użytkowych budynku.
• Trwałość: Wysokiej jakości materiały ograniczają konieczność interwencji serwisowej i przedłużają żywotność przegrody.

Najważniejsze Przepisy Dotyczące Ochrony Przeciwpożarowej w Instalacjach

Zabezpieczenia ogniochronne instalacji muszą być zgodne z przepisami prawa budowlanego i ochrony przeciwpożarowej. Podstawowe dokumenty, które powinien znać projektant i instalator, to m.in.:

• Warunki techniczne budynków (§270 i §271): Określają odporność ogniową przegród i przejść.
• Rozporządzenie MSWiA z 2010 r.: Dotyczy utrzymania drożności i zabezpieczeń przeciwpożarowych.
• Normy PN-EN 13501-2 i 1366-3: Klasyfikacja i badania odporności ogniowej przejść instalacyjnych.
• Rozporządzenie CPR (UE 305/2011): Wymogi dla produktów ogniochronnych wprowadzanych do obrotu.

Każdy zastosowany produkt (opaska, masa, kołnierz) musi posiadać ważny dokument dopuszczeniowy (ETA, KOT, certyfikat ITB), a jego montaż powinien być zgodny z instrukcją producenta.

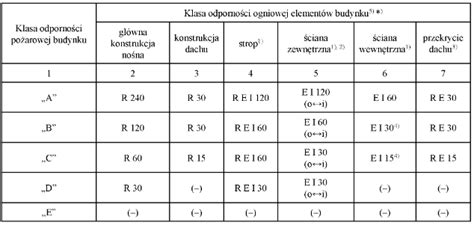

Oznaczenia Odporności Ogniowej w Projektach

Najczęściej spotykane oznaczenia w projektach to symbole REI, EI oraz EIS, którym towarzyszy liczba porządkowa w przedziale od 30 do 240. W praktyce każda z liter odnosi się do innego parametru, który określa, w jaki sposób przejście w przegrodzie powinno być zabezpieczone:

• R - Odporność konstrukcji na wytrzymałość: W czasie pożaru i przy wystąpieniu wysokich temperatur konstrukcja ulega osłabieniu. Elementy oznaczone literą „R” muszą zapewniać ochronę przed tymi skutkami oddziaływania ognia na konstrukcję.
• E - Odporność przegrody na przenikanie ognia: Elementy przejść lub przegrody budowlane oznaczone literą „E” mają za zadanie skutecznie zabezpieczać przed przenikaniem ognia, czyli zapobiegać ich spaleniu w określonym czasie.
• I - Izolacyjność cieplna przegrody: Parametr wskazujący na odporność przejścia na przepływ ciepła. Elementy oznaczone literą „I” mają za zadanie ograniczyć przepływ wysokiej temperatury między strefą objętą pożarem a strefą, w której pożar się nie rozprzestrzenił.
• S - Dymoszczelność: Ten parametr wskazuje na zdolność przegrody do zapobiegania przedostawaniu się dymu. Dym jest szczególnie niebezpieczny podczas pożaru, gdyż powoduje zatrucie, ogranicza widoczność i utrudnia ewakuację. Oznaczenie „S” stosuje się na ciągach ewakuacyjnych, takich jak klatki schodowe, oraz na instalacjach, które mogą ułatwić rozprzestrzenianie się dymu między pomieszczeniami i strefami.

Ochrona Przeciwpożarowa Instalacji w Praktyce

Dla każdej instalacji technicznej - niezależnie czy mowa o systemach elektrycznych, sanitarnych, teletechnicznych czy wentylacyjnych - należy przewidzieć sposób jej bezpiecznego przeprowadzenia przez przegrody budowlane. W praktyce oznacza to:

• zaprojektowanie przejść przez ściany i stropy w taki sposób, by zachować ciągłość odporności ogniowej przegrody;
• stosowanie produktów o klasie EI (np. EI 60, EI 120), potwierdzonej badaniami ogniowymi i dokumentacją techniczną;
• kompatybilność materiałów z typem instalacji i materiałem rury (np. kołnierze dla rur z PVC, opaski dla PE lub PP).

Ochrona przeciwpożarowa w instalacjach dotyczy również sposobu mocowania elementów, zachowania odpowiednich odległości od innych systemów oraz wykonania uszczelnień w sposób trwały i odporny na starzenie. Pominięcie tych aspektów może prowadzić do nieszczelności i naruszenia integralności całej strefy ogniowej.

Porady Montażowe i Typowe Błędy

Skuteczność zabezpieczeń ogniochronnych zależy nie tylko od jakości zastosowanych produktów, ale przede wszystkim od prawidłowego montażu. Oto kilka praktycznych wskazówek oraz najczęściej popełnianych błędów:

• Przestrzegaj instrukcji montażu: Każdy produkt ogniochronny ma ściśle określone warunki stosowania. Nawet drobne odstępstwa, takie jak zmiana głębokości osadzenia czy sposób mocowania, mogą obniżyć skuteczność zabezpieczenia.
• Nie stosuj nieautoryzowanych zamienników: Zastępowanie mas ogniochronnych pianą montażową czy opasek zwykłą taśmą to poważny błąd. Tylko certyfikowane produkty spełniają wymagania odporności ogniowej.
• Zadbaj o czystość i przygotowanie otworów: Powierzchnie powinny być czyste, suche i wolne od resztek zaprawy lub pyłu. Kurz i wilgoć osłabiają przyczepność materiałów ogniochronnych i mogą osłabić ich działanie.
• Nie skracaj opasek ani taśm bez weryfikacji: Każdy produkt ma określoną długość działania. Skracanie bez potwierdzenia z dokumentacją techniczną może skutkować utratą deklarowanej klasy odporności ogniowej.
• Dokumentuj wykonane przejścia: Fotodokumentacja i opis zastosowanych rozwiązań ułatwiają odbiory i są często wymagane przez inspektorów ochrony przeciwpożarowej.
• Zlecaj prace fachowcom: Montaż zabezpieczeń ppoż. należy zlecić fachowcom, którzy zostali przeszkoleni w zakresie montażu przez producenta.
• Unikaj nieprawidłowego wykonania przejścia ppoż.: Przykładem błędu może być zbyt cienka warstwa farby ogniochronnej lub niewystarczająca ilość owinięć taśmą ppoż. w stosunku do średnicy rury lub przewodu. Tego typu niedopatrzenia mogą skutkować obniżeniem skuteczności zabezpieczenia.
• Stosuj właściwe zabezpieczenie ppoż. w zależności od rodzaju materiału: Używanie piany przeciwpożarowej przeznaczonej do uszczelniania drzwi i okien do zabezpieczenia instalacji sanitarnych to błąd, ponieważ różne materiały wymagają specjalistycznych produktów dostosowanych do ich specyfiki.
• Oznaczaj przejścia przeciwpożarowe: Każde zabezpieczenie ppoż. musi być odpowiednio oznaczone. Należy zastosować np. samoprzylepną aprobatę, na której wskazane będą dane osoby wykonującej zabezpieczenie oraz materiał użyty do jego realizacji.

Obowiązek Montażu Systemów PPOŻ w Budynkach

Bezpieczeństwo przeciwpożarowe to jeden z kluczowych aspektów, który należy uwzględnić podczas projektowania i budowy różnego rodzaju obiektów. W Polsce obowiązek montażu systemów ochrony przeciwpożarowej wynika z przepisów prawa, a konkretnie z rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 roku.

Obiekty Publiczne

W przypadku obiektów publicznych obowiązek montażu systemów ppoż. dotyczy wielu obiektów. Wśród nich wymienić można między innymi:

• Teatry posiadające powyżej 300 miejsc.
• Szpitale (z wyjątkiem psychiatrycznych) oraz sanatoria mające powyżej 200 łóżek.
• Hale sportowe i widowiskowe, jeśli posiadają ponad 1500 miejsc.
• Budynki użyteczności publicznej oraz budynki zamieszkania zbiorowego z ponad 50 łóżkami.

Obiekty Prywatne

W przypadku obiektów prywatnych obowiązek montażu systemów ppoż. dotyczy między innymi:

• Garaży podziemnych o powierzchni powyżej 1500 m² lub posiadających więcej niż jedną kondygnację.
• Obiektów handlowych i wystawowych jednokondygnacyjnych o powierzchni przekraczającej 5000 m² oraz wielokondygnacyjnych o powierzchni przekraczającej 2500 m².

Bezpieczeństwo przeciwpożarowe budynku to kwestia, która wymaga kompleksowego podejścia zarówno do samej konstrukcji, jak i do instalacji takich jak klimatyzacja, wentylacja, instalacje sanitarne czy elektryczne.

FAQ - Najważniejsze Pytania i Odpowiedzi

Czy każde przejście instalacyjne przez przegrodę musi być zabezpieczone ogniochronnie?

Tak, jeśli przegroda posiada wymaganą klasę odporności ogniowej (np. EI 60, EI 120), każde jej naruszenie - np. przez rury, kable czy kanały - musi zostać odpowiednio uszczelnione za pomocą systemu ogniochronnego zgodnego z tą klasą.

Czy masy ogniochronne są uniwersalne do wszystkich typów przejść?

Nie. Masy ogniochronne powinny być dobierane zgodnie z przeznaczeniem i dokumentacją techniczną producenta. Inne masy stosuje się do kabli, inne do rur metalowych, a jeszcze inne do złączy mieszanego typu. Kluczowe są również grubość aplikacji i warunki montażowe.

Jaka jest różnica między kołnierzem a opaską ognioochronną?

Kołnierze ognioochronne to prefabrykowane elementy z wkładem pęczniejącym, przeznaczone głównie do rur z tworzyw sztucznych o większych średnicach, montowane mechanicznie do przegrody. Opaski ognioochronne (taśmy pęczniejące) są bardziej elastyczne i nadają się do instalacji w miejscach trudno dostępnych, przy mniejszych przekrojach lub ograniczonej przestrzeni.

Jakie dokumenty są wymagane przy odbiorze zabezpieczeń ogniochronnych?

W przypadku zabezpieczeń przejść instalacyjnych należy przedstawić:

• karty techniczne zastosowanych produktów;
• deklaracje właściwości użytkowych (np. ETA, KOT);
• dokumentację fotograficzną wykonania;
• potwierdzenie zgodności z projektem wykonawczym lub uzgodnieniem z rzeczoznawcą ds. PPOŻ.

Jakie systemy ogniochronne są najczęściej stosowane w instalacjach budynkowych?

Najczęściej stosuje się: kołnierze ogniochronne, opaski pęczniejące, masy uszczelniające oraz płyty osłonowe i klapy przeciwpożarowe.
