Hydranty wewnętrzne to jedno z najważniejszych urządzeń przeciwpożarowych występujących w budynkach. Urządzenia te, choć są stosunkowo rzadko używane, znajdują zastosowanie w wielu obiektach, w których istnieje ryzyko powstania pożaru. Prawidłowe naniesienie hydrantu na rzut wymaga zrozumienia przepisów dotyczących ich lokalizacji, rodzaju oraz wymagań montażowych.
Rodzaje hydrantów wewnętrznych
Hydranty wewnętrzne umożliwiają bezpośredni pobór wody z wewnętrznej sieci wodociągowej, co ma na celu ugaszenie w zarodku pożaru z grupy A (pożary materiałów stałych). W obiektach budowlanych stosuje się następujące rodzaje urządzeń:
- Hydrant 25 i hydrant 33 - z wężem półsztywnym o średnicy odpowiednio 25 lub 33 mm. Hydranty DN25 stosowane są w strefach pożarowych zakwalifikowanych do kategorii zagrożenia ludzi (ZL). Hydranty DN33 przeznaczone są do obiektów garażowych.
- Hydrant 52 - z wężem płasko składanym. Zgodnie z normą PN-EN 671-2, długość węża nie powinna przekraczać 20 m.
- Zawór 52 - niewyposażony w wąż pożarniczy, stosowany w nawodnionych pionach.
Zasady montażu i projektowania na rzucie
Instalując hydranty na projekcie, należy mieć na uwadze to, by ich zasięg obejmował całą powierzchnię obiektu, uwzględniając długość węża oraz zasięg strumienia wody. W kwestii montażu istotna jest także wysokość: zawory odcinające montuje się na wysokości 1,35 m od podłogi (dopuszczalne odchyły do 0,1 m).
Wyróżnia się hydranty natynkowe i wnękowe - zależnie od sposobu montażu, co powinno zostać odpowiednio oznaczone w legendzie rysunku technicznego.
| Typ hydrantu | Minimalna wydajność | Minimalne ciśnienie |
|---|---|---|
| Hydrant 25 | 1,0 l/s | 0,2 MPa |
| Zawór 52 | 2,5 l/s | 0,2 MPa |
Oznakowanie hydrantów na rzutach i w terenie

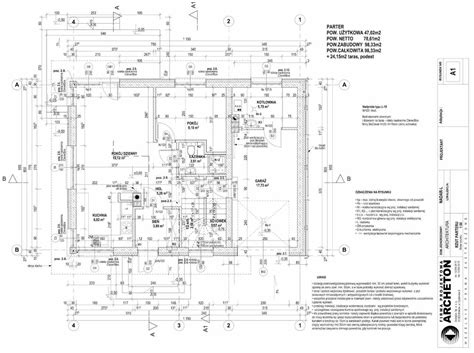

Skuteczność działań służb pożarniczych zależy od prawidłowego zaprojektowania całego systemu. Oznakowanie ppoż. na hydrancie wewnętrznym powinno być zgodne z normą PN-EN ISO 7010:2012. Na rzutach architektonicznych hydranty oznaczane są odpowiednimi symbolami graficznymi, które wskazują na lokalizację szafy hydrantowej.
Wewnątrz obiektów stosuje się szafy z czerwonymi lub przeszklonymi drzwiami. W pobliżu hydrantu powinno się również umieścić instrukcję jego użytkowania w razie pożaru. Znaki ochrony przeciwpożarowej mogą być wykonane na sztywnych płytach lub folii samoprzylepnej.
Podstawy prawne
Projektowanie hydrantów podlega pod rygorystyczne przepisy. Do najważniejszych dokumentów należą:
- Ustawa Prawo budowlane.
- Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
- Rozporządzenie MSWiA w sprawie ochrony przeciwpożarowej budynków.
Wszystkie hydranty stanowią wyrób budowlany i podlegają ocenie technicznej przeprowadzanej przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej (CNBOP).
