System selektywnego wywołania syren Ochotniczej Straży Pożarnej (OSP) to kluczowy element w zapewnianiu szybkiego reagowania na zdarzenia. Jego działanie opiera się na zaawansowanej technologii radiowej, umożliwiającej precyzyjne uruchamianie syren w konkretnych jednostkach. Artykuł ten szczegółowo opisuje mechanizmy, technologie i praktyki związane z funkcjonowaniem syren OSP w Polsce.
Wprowadzenie do systemów alarmowania OSP
Syreny strażackie, potocznie nazywane również syrenami alarmowymi, to urządzenia akustyczne emitujące bardzo głośny, modulowany dźwięk - tzw. sygnał alarmowy. Tradycyjnie służą one do ostrzegania ludności o niebezpieczeństwie, takim jak klęska żywiołowa czy alarm wojenny, a także do alarmowania służb ratunkowych. Syreny te są montowane na dachach budynków, takich jak remizy strażackie czy urzędy, lub na specjalnych masztach, aby emitowany sygnał był słyszalny w promieniu wielu kilometrów. Ich charakterystyczne wycie stanowi część lokalnego systemu alarmowania i często jest elementem systemu ostrzegania ludności, za który odpowiadają władze samorządowe. Wiele gmin wykorzystuje syreny zamontowane na remizach OSP jako środki alarmowe dla mieszkańców, wypełniając w ten sposób obowiązek posiadania systemu powiadamiania o zagrożeniach.
W kontekście selektywnego wywołania OSP, często pojawiają się pytania dotyczące wykorzystywanych częstotliwości. Zazwyczaj na kanałach 148,725 MHz (TX - nadawanie) oraz 148,825 MHz (RX - odbiór) słychać melodyjkę wybierania selektywnego, gdy dyżurny Państwowej Straży Pożarnej (PSP) załącza syrenę w danej OSP. Te częstotliwości są ogólnokrajowe i powszechnie stosowane w Polsce do celów alarmowania OSP.
Technologia selektywnego wywołania
Jak działa selektywne wywołanie uruchamiające syrenę OSP przez PSP? PSP uruchamia syrenę OSP poprzez wysłanie zakodowanego sygnału radiowego do odbiornika w remizie, a nie przez zwykłe zdalne włączenie syreny. Chociaż niektóre rozwiązania opierały się na systemie DTMF (Dual-Tone Multi-Frequency) bazującym na ciągu znaków dźwiękowych, który przesyłany jest drogą radiową lub telefoniczną, to w rzeczywistości syreny nie są załączane DTMF-em. Jest to system przestarzały i mniej bezpieczny, stosowany jedynie w niektórych regionach (np. Wrocław). Głównym mechanizmem odpowiedzialnym za wywołanie selektywne są dwie częstotliwości: nadawcza i odbiorcza, na które programowane są stacje DSP.
Obecnie powszechnie używany jest system STQC, który jest odmianą selektywnego wywołania CCIR (Comité Consultatif International des Radiocommunications). System ten wykorzystuje kodowanie wielotonowe FSK (Frequency-Shift Keying) do dwustronnej wymiany kodów oraz weryfikacji tożsamości przed uruchomieniem syreny. STQC charakteryzuje się odpornością na zakłócenia i jest szeroko stosowany w profesjonalnych radiotelefonach, a swego czasu był produkowany przez firmę Digitex nawet dla CB radio. Jest on również stosowany do identyfikacji w niektórych sieciach taksówkowych. System ten jest bezpieczny i trudny do zeskanowania, ponieważ częstotliwość, na której "słuchają" syreny, jest niejawna, a testy syren nie są przeprowadzane tak często jak w przeszłości. System sterowania syrenami powstał kilkanaście lat temu, co świadczy o jego sprawdzonym działaniu.
Kody do syren mogą być uruchamiane przez upoważnioną osobę z praktycznie każdego miejsca, nawet z cudzego radiotelefonu FM. W praktyce syreny OSP odbierają czterocyfrowe kody STQC przesyłane z PSP, które uruchamiają odpowiednie sygnały alarmowe. Do dekodowania sygnałów STQC stosuje się specjalistyczne odbiorniki i oprogramowanie, np. Wintone, choć dostępność gotowych urządzeń jest ograniczona i często wymaga indywidualnych rozwiązań. W systemach nowszej generacji stosuje się również transmisję POCSAG (Post Office Code Standardisation Advisory Group).
Rodzaje syren strażackich
Syreny strażackie opierają swoje działanie na emisji bardzo głośnego dźwięku o narastającej i opadającej tonacji. Można wyróżnić kilka typów tych urządzeń:
- Syreny analogowe (elektromechaniczne): Tradycyjne syreny wirnikowe (np. typu SAD), zazwyczaj montowane na stałe na dachach budynków. Wyposażone są w silnik elektryczny obracający wirnikiem z otworami, który przerywa strumień powietrza, generując pulsujący, modulowany dźwięk o wysokiej głośności. Wydają charakterystyczny wyjący ton, który narasta i opada w cyklach.
- Syreny elektroniczne (cyfrowe): Nowoczesne syreny zintegrowane z elektroniką (np. typu HSS), składające się z zestawu głośników (tzw. syreny modulacyjne). Pozwalają emitować różne zaprogramowane sygnały alarmowe, a niektóre modele także sygnały słowne. Cechują się wysoką niezawodnością i mogą być słyszalne na dużym obszarze (zasięg zależy m.in. od mocy i konfiguracji).
- Syreny przenośne i ręczne: Oprócz stacjonarnych syren dachowych spotyka się również syreny montowane na pojazdach strażackich (syreny przewoźne) oraz małe syreny ręczne (napędzane korbką, używane np. podczas akcji w terenie lub w sytuacji awarii zasilania).
Dodatkowe systemy powiadamiania dla OSP
Współczesne syreny strażackie, zwłaszcza w jednostkach OSP należących do Krajowego Systemu Ratowniczo-Gaśniczego (KSRG), są zintegrowane z systemem zdalnego alarmowania. Oprócz tradycyjnych syren radiowych, coraz więcej jednostek OSP wdraża nowoczesne systemy powiadamiania, które bazują na module GSM. Alarmowanie odbywa się na zasadzie powiadamiania poprzez SMS lub połączenie telefoniczne do kilkunastu strażaków w jednym czasie. System mobilizacji wykorzystuje szeroko stosowaną technologię komórkową i może usprawnić działania jednostek OSP.
Obecnie najbardziej popularnym systemem powiadamiania jednostek jest system DSP 50. Jest to zintegrowany system alarmowania, który składa się ze stacji bazowej, terminala, stacji obiektowej i dodatkowo np. pagerów. Największym plusem takiego powiadamiania jest to, że wszyscy strażacy, których numery są zaprogramowane w terminalu GSM, otrzymują w jednym czasie powiadomienie na telefon, które oznacza alarm bojowy. Niezależnie od tego, czy są w stanie usłyszeć syrenę (np. złe warunki pogodowe, brak prądu), otrzymują powiadomienie na prywatny telefon komórkowy. Jak wynika z praktyki, jest to najbardziej wygodna forma alarmowania. Jednak system ten powiadamia strażaków o konieczności udania się do remizy poprzez wiadomość SMS, która nie zawsze zostanie odczytana na czas. Jest to szczególnie ważne podczas powiadamiania w nocy, gdy większość strażaków śpi, a sygnał wiadomości SMS jest krótki i czasem zbyt cichy. Powiadamianie SMS-em jako dodatkowe alarmowanie druhów może przynieść wiele korzyści, ale jako jedyny system może nie zdać egzaminu.
Wiele jednostek OSP korzysta z systemu, który oprócz załączania syreny alarmowej wykonuje połączenie do kilku osób. W praktyce wygląda to tak, że terminal dzwoni pod zaprogramowane numery. Dzięki temu w komórce ochotnika wyświetla się połączenie, pod które można ustawić specyficzny dzwonek, co jest w stanie obudzić nawet w nocy. Minusem takiego powiadamiania jest to, że połączenie wykonywane jest do każdego osobno, co może prowadzić do opóźnień w alarmowaniu ostatnich osób na liście. Najlepszym rozwiązaniem byłoby powiadamianie wszystkich osób jednocześnie poprzez połączenie telefoniczne, a nie SMS.
Dla jednostek OSP, które nie są włączone do KSRG i nie posiadają systemu selektywnego powiadamiania, korzystanie z usług zewnętrznych firm oferujących takie rozwiązania może okazać się skuteczne. Firmy te umożliwiają wysyłanie połączeń alarmowych do wielu członków OSP jednocześnie. Jednostka musi tylko utworzyć listę członków podając ich numery telefonów oraz ustalić, które numery mogą uruchomić alarm. System alarmowania musi być jak najbardziej zintegrowany, uruchamiany bardzo szybko i ma informować jak największą ilość strażaków z danej jednostki w jednym czasie.
Niestety, może zdarzyć się tak, iż sieć GSM będzie przeciążona (święta, sylwester lub potrzeba włączenia alarmu w wielu jednostkach naraz) i wtedy alarm na telefony dochodzi bardzo późno lub niestety wcale. Przykładem takiej sytuacji była awaria sieci spowodowana orkanem Ksawery. W takich przypadkach tradycyjna syrena alarmowa pozostaje najskuteczniejszym sposobem alarmowania jednostki, a systemy oparte na telefonii GSM lub internecie powinny być traktowane jedynie jako wsparcie pomocnicze.
Kto i kiedy włącza syrenę?
W jednostkach Ochotniczej Straży Pożarnej syrena alarmowa uruchamiana jest zazwyczaj przez strażaków Państwowej Straży Pożarnej (PSP) pełniących dyżur na Stanowisku Kierowania (w powiatowym lub miejskim stanowisku kierowania PSP - SKKP/SKKM). Gdy do SKKP/SKKM wpłynie zgłoszenie wymagające zadysponowania jednostki OSP, dyżurny za pomocą radiowego systemu selektywnego zdalnie włącza syrenę w remizie danej OSP. Dzieje się to równolegle z wysłaniem informacji o zdarzeniu poprzez system teleinformatyczny - ochotnicy otrzymują więc powiadomienie zarówno drogą dźwiękową (syrena), jak i np. poprzez aplikację w telefonie czy SMS (o ile dana jednostka wdrożyła takie rozwiązania). Syrena zaczyna wyć i zwykle trwa to przez ustalony czas (np. trzy cykle po kilkanaście sekund), po czym automatycznie się wyłącza.
W niektórych sytuacjach syrenę może uruchomić także lokalnie upoważniona osoba. Przykładowo, gdy świadek zdarzenia przybiegnie do remizy i chce zaalarmować okolicę o pożarze zanim przyjedzie pomoc - w wielu remizach istnieje przycisk ręcznego włączenia syreny. Taki ręczny alarm powinien być jednak używany tylko w skrajnej konieczności, gdyż uruchomienie syreny bez powiadomienia PSP może wywołać niepotrzebne zamieszanie.
Standardowe sygnały alarmowe i ich zastosowanie

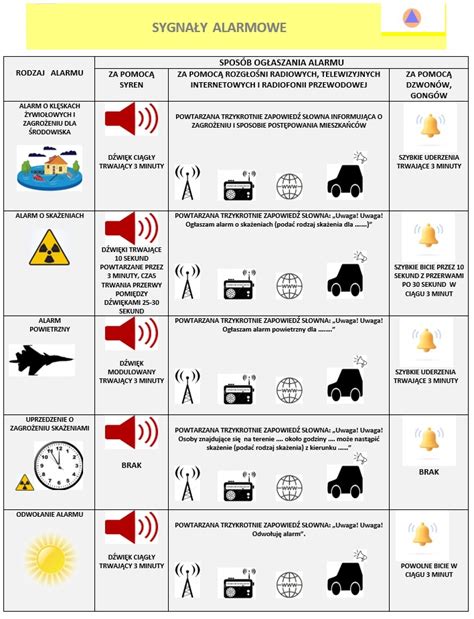

W Polsce obowiązuje ujednolicony system alarmowych sygnałów dźwiękowych, przekazywanych za pomocą syren. Rozporządzenia MSWiA precyzują trzy podstawowe rodzaje alarmów dla ludności cywilnej i odpowiadające im sygnały akustyczne:
- Alarm powietrzny: Trzy minuty sygnału modulowanego.
- Alarm o skażeniach: Trzy minuty sygnału modulowanego.
- Alarm o klęskach żywiołowych i zagrożeniu środowiska: Trzy minuty sygnału modulowanego.
Wszystkie powyższe alarmy są odwoływane poprzez jednolity sygnał ciągły trwający trzy minuty.
Osobnym rodzajem sygnału jest alarm dla jednostek ochrony przeciwpożarowej (straży pożarnej), który sygnalizuje potrzebę natychmiastowego stawienia się strażaków w jednostce i wyjazdu do akcji. Zgodnie z wytycznymi jest to trzykrotnie powtarzany modulowany dźwięk syreny (wznoszący i opadający), emitowany z przerwami - łącznie taki alarm trwa do trzech minut. W praktyce wiele OSP używa tradycyjnie trzech następujących po sobie sygnałów trwających po kilkanaście sekund każdy (np. 3x15 sek. wycia z krótkimi przerwami) jako oznaczenie alarmu bojowego.
Niektóre jednostki mają także własne ustalenia co do dodatkowych sygnałów - spotyka się np. pięć krótkich sygnałów syreny, które mogą oznaczać inny rodzaj alarmu lub wezwanie (np. sygnał ostrzegawczy dla ludności o dużym zagrożeniu lub sygnał ćwiczebny).
Włączenie syreny alarmowej wiąże się również z obowiązkiem zachowania pewnych procedur. Gdy syrena jest uruchamiana w ramach treningu lub ćwiczeń obrony cywilnej, władze zobowiązane są poinformować o tym mieszkańców z wyprzedzeniem. Jednostki OSP włączone do KSRG mają obowiązek utrzymywać sprawny system alarmowania swojej jednostki. Przepisy nie narzucają, czy ma to być syrena stacjonarna czy inny system - istotne jest, by w razie otrzymania zgłoszenia strażacy zostali skutecznie powiadomieni.
Syreny strażackie używane są zarówno w sytuacjach rzeczywistego zagrożenia, jak i w celach ćwiczebnych czy okolicznościowych. Alarmy pożarowe i ratownicze (alarm bojowy) to najczęstszy przypadek wykorzystania syreny OSP. Ostrzeganie ludności o poważnych zagrożeniach również odbywa się za pomocą syren, które są integralną częścią systemu obrony cywilnej. Ćwiczenia i testy systemu alarmowego to regularne działania mające na celu utrzymanie sprawności syren. Mobilizacja jednostek OSP do akcji lub ćwiczeń także może odbywać się za pomocą syren. Co ciekawe, syreny alarmowe bywają włączane również w celach symbolicznych, niezwiązanych z zagrożeniem, np. 1 sierpnia o godz. 17:00 w rocznicę wybuchu Powstania Warszawskiego.
Dobre praktyki i ograniczenia w używaniu syren
Syrena strażacka, choć jest niezwykle ważnym narzędziem alarmowym, bywa uciążliwa dla mieszkańców, zwłaszcza gdy wyje w nocy. Dlatego jednostki OSP starają się używać jej rozważnie. Syreny włączane są tylko w razie realnej potrzeby - czyli przy alarmach do prawdziwych zdarzeń oraz ewentualnie w trakcie oficjalnych ćwiczeń/testów.
Jeśli jednostka OSP czasowo nie bierze udziału w akcjach (np. z powodu braku kierowców czy remontu sprzętu), zdarza się, że syrena w takiej remizie zostaje wyłączona lub przekierowana do trybu "tylko powiadomień telefonicznych". Jednak jednostka w KSRG formalnie powinna utrzymywać gotowość alarmowania - nawet jeśli druhowie nie wyjeżdżają do akcji, syrena może być potrzebna do alarmowania ludności jako element systemu obrony cywilnej.
W porze nocnej syrena zwykle działa tak samo, jeśli zdarzy się nocny alarm, aczkolwiek wiele jednostek stara się minimalizować uciążliwość. Przykładowo, mogą ustawić krótszy czas sygnału w nocy lub - jeśli mają taką techniczną możliwość - zmniejszyć głośność o kilka decybeli. Współcześnie coraz więcej druhów OSP posiada osobiste pagery lub aplikacje powiadamiające na smartfonie. Część jednostek, szczególnie w dużych miastach, decyduje się ograniczać użycie syreny, polegając bardziej na cichszych formach alarmowania, zwłaszcza nocą. Jednak Komenda Powiatowa PSP często podkreśla, że sygnał syreny jest najskuteczniejszy i najpewniejszy, a alternatywne systemy powinny być traktowane pomocniczo.
Aspekty techniczne i pomiary
System selektywnego wywołania syren alarmowych, często produkowany przez firmę Digitex, wykorzystuje kodowanie wielotonowe FSK do dwustronnej wymiany kodów i weryfikacji tożsamości przed uruchomieniem syreny. Użytkownicy, którzy chcieliby odbierać sygnały alarmowe na własnych radiotelefonach, muszą posiadać odpowiednio zaprogramowany odbiornik na właściwe częstotliwości i kodowanie. Konserwator radiotelefonów zazwyczaj odpowiada za realizację takich konfiguracji, programując radiotelefon tak, aby reagował na sygnał wywołania syreny, co umożliwiłoby lokalne powiadamianie o alarmie, np. poprzez sygnał dźwiękowy lub zewnętrzną syrenę podłączoną do radia.
Moduły GSM do zdalnego powiadamiania ochotników przez SMS lub połączenia telefoniczne, takie jak system DSP-50BM, generują określone częstotliwości akustyczne modulujące nadajnik radiowy, a sekwencje tych tonów aktywują układy wykonawcze, takie jak styczniki syren.
Do zasilania anten stosuje się kabel koncentryczny (fider) 50 om (50Ω). Długość przewodu można zmierzyć analizatorem antenowym (funkcja pomiaru TDR). Aby dokonać pomiaru SWR (Standing Wave Ratio), potrzebny jest wektorowy analizator antenowy (np. RigExpert AA-600). Po zakończeniu pomiaru, analizator SWR przedstawi wyniki w postaci liczbowej lub graficznej.
Pomiar RSSI (Received Signal Strength Indicator) najprościej wykonać przy użyciu radiotelefonu cyfrowego z wyświetlaczem i funkcją wyświetlania RSSI (np. Kenwood z serii NX-xxxx, Motorola z serii DM-4xxxx, niektóre radiotelefony Hytera). Aby sprawdzić jakość sygnału, należy wykonać testowe połączenie z OSP do PSP z testowym radiotelefonem podpiętym do instalacji antenowej, aby uzyskać dostęp do odpowiednich miejsc. Wartości RSSI wskazują moc sygnału odbieranego przez urządzenia; im wyższa wartość RSSI, tym mocniejszy sygnał. Inwentaryzacje systemów alarmowania mają kluczowe znaczenie dla utrzymania efektywnego systemu ostrzegania ludności i zapewnienia bezpieczeństwa.
